سيمنز 6ES7331-7PE10-0AB0 وحدة الإدخال التناظرية SIMATIC S7-300

الوصف

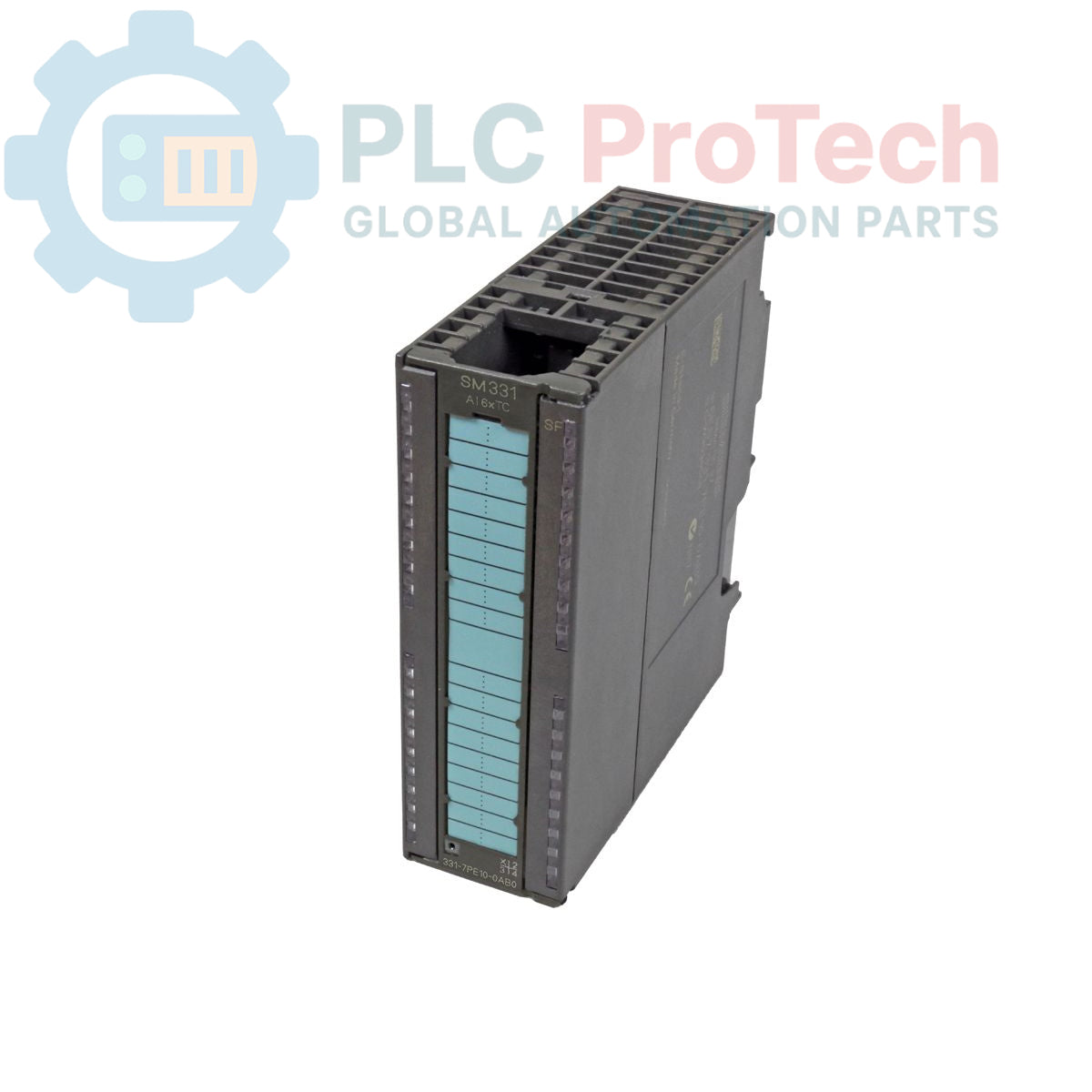

وحدة Siemens 6ES7331-7PE10-0AB0 هذه هي وحدة إدخال تناظرية من سلسلة SIMATIC S7-300 مصممة لالتقاط الإشارات عالية الدقة من الثرموقطاعات ومصادر الجهد منخفضة المستوى. توفر الوحدة 6 مدخلات تناظرية مع عزل قناة واحدة مصنف لـ 250 فولت تيار متردد، مما يضمن سلامة الإشارة وحمايتها من التداخل الكهربائي في البيئات الصناعية الصعبة. تقدم بيانات قياس مفصلة بدقة 16-بت ونطاق جهد إدخال من +/-25 مللي فولت إلى +/-1 فولت. مع زمن تحويل للوحدة يبلغ 50 مللي ثانية، فهي مناسبة للتطبيقات التي تتطلب قراءات دقيقة وفي الوقت المناسب لدرجة الحرارة أو الجهد.

الميزات

• يوفر 6 قنوات إدخال تناظرية.
• متوافق مع أنواع الثرموقطاعات B، E، J، K، L، N، R، S، وT.
• يقبل مدخلات جهد منخفضة المستوى من +/-25 مللي فولت إلى +/-1 فولت.
• تحويل تناظري إلى رقمي عالي الدقة بدقة 16-بت.
• يتميز بعزل كهربائي لقناة واحدة مصنف لـ 250 فولت تيار متردد.
• زمن تحويل الوحدة 50 مللي ثانية.
• يتصل عبر موصل أمامي واحد ذو 40 قطبًا.

التطبيقات

• مراقبة درجة حرارة العمليات في المصانع الكيميائية والتصنيعية.
• التحكم في درجة حرارة الأفران والغلايات.
• أنظمة جمع البيانات في مختبرات البحث والتطوير.
• مراقبة حالة الماكينة في خطوط الإنتاج الآلية.
• الاندماج في أنظمة التحكم القديمة S7-300 للترقيات أو الصيانة.

المواصفات الفنية

إرشادات التركيب

1. 1 تحقق من أن ناقل اللوحة الخلفية S7-300 ومصدر الطاقة 24 فولت تيار مستمر مفصولان تمامًا ومقفلان.
2. 2 قم بمحاذاة الوحدة مع فتحة فارغة على سكة تركيب S7-300. علق الجزء العلوي من الوحدة على السكة وادفعها للأسفل حتى تسمع صوت نقرة تثبتها في مكانها.
3. 3 حرك الوحدة إلى اليسار لتثبيت موصلاتها بإحكام مع الوحدة المجاورة أو وحدة المعالجة المركزية على ناقل اللوحة الخلفية.
4. 4 ثبت الوحدة على السكة عن طريق شد المسمار المدمج للتثبيت الموجود في مقدمة الوحدة.
5. 5 قم بإنهاء الأسلاك الميدانية للثرموقطاعات أو إشارات الجهد على الموصل الأمامي ذو الـ 40 قطبًا، مع التأكد من القطبية الصحيحة والتأريض المناسب لدرع الكابل.
6. 6 قم بتركيب الموصل الأمامي السلكي على الوحدة. قم بإزالة أجهزة القفل/العلامات وأعد تشغيل النظام. تحقق من مصابيح الحالة LED للوحدة للتأكد من عملها بشكل صحيح.
