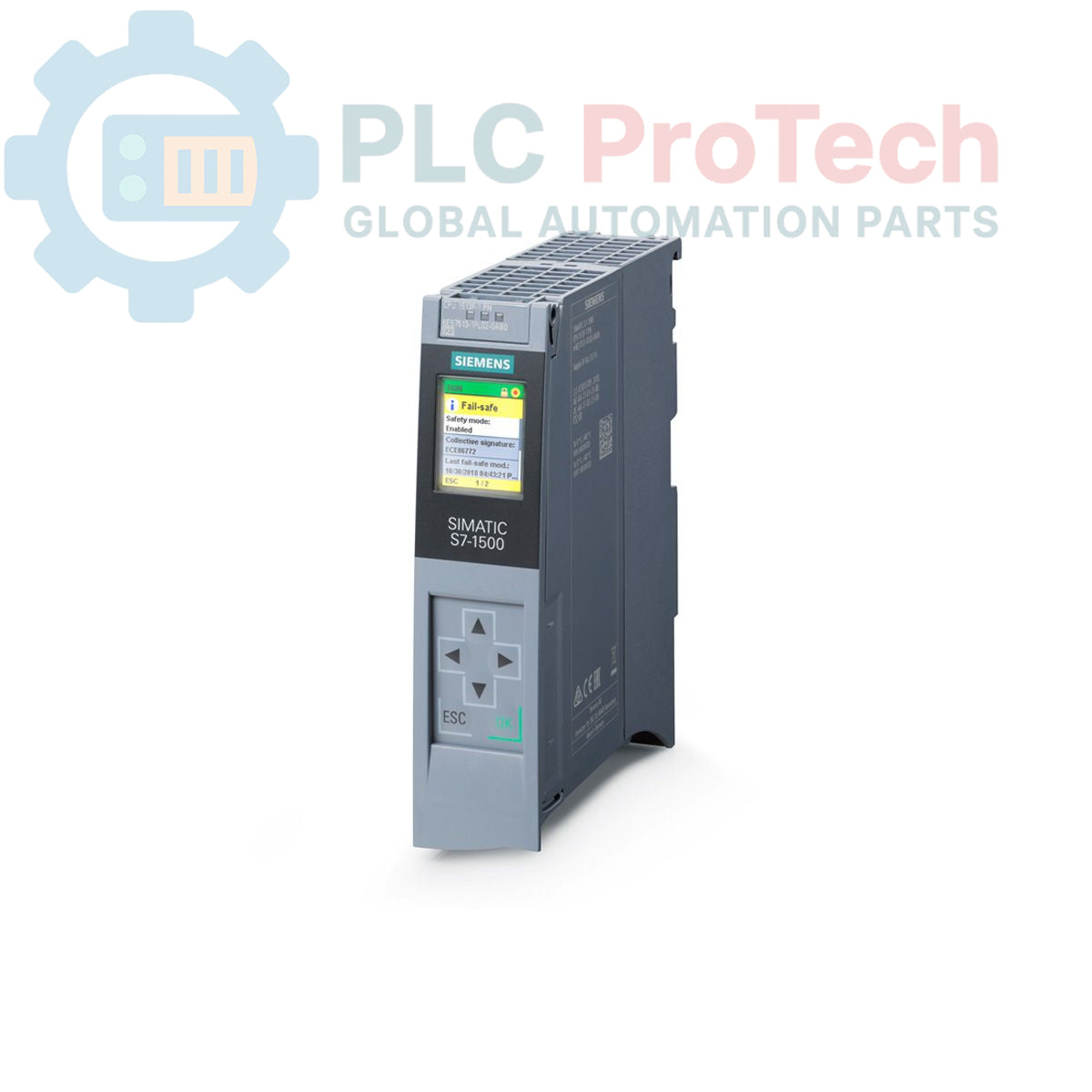

Siemens 6ES7513-1FL02-0AB0 SIMATIC S7-1500F وحدة معالجة مركزية آمنة من الأعطال

SKU 6ES7513-1FL02-0AB0

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6ES7513-1FL02-0AB0
Country of origin:ألمانيا
نوع المنتج: وحدات معالجة مركزية آمنة من الأعطال
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 3.5 سم × 12.9 سم × 14.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن وحدة Siemens 6ES7513-1FL02-0AB0 هي وحدة معالجة مركزية آمنة من الأعطال من سلسلة SIMATIC S7-1500F، وقد صُممت لتطبيقات الأتمتة والأمان المت demanding. تتميز هذه الوحدة CPU 1513F-1 PN بذاكرة عمل تبلغ 450 كيلوبايت لمنطق البرنامج و1.5 ميجابايت للبيانات، مما يوفر سعة كافية لمهام التحكم المعقدة. وتضم واجهة PROFINET IRT مدمجة مع محوّل ذي منفذين، ما يتيح اتصالًا عالي السرعة وحتميًا بأداء بتات يبلغ 40 نانوثانية. يتطلب تشغيل وحدة المعالجة المركزية هذه بطاقة ذاكرة SIMATIC منفصلة لتخزين البرامج والبيانات.

الميزات

وحدة معالجة مركزية آمنة من الأعطال لتطبيقات الأمان المدمجة
ذاكرة برنامج بسعة 450 كيلوبايت وذاكرة بيانات بسعة 1.5 ميجابايت
واجهة PROFINET IRT مدمجة مع محوّل ذي منفذين
أداء بتات عالي السرعة يبلغ 40 نانوثانية للتحكم في الوقت الفعلي
تصميم معياري لتوسعة النظام بمرونة ضمن منصة S7-1500
يتطلب بطاقة ذاكرة SIMATIC للتشغيل (غير مرفقة)

التطبيقات

التحكم في الآلات مع وظائف أمان مدمجة
أنظمة أتمتة العمليات والتحكم فيها
خطوط التصنيع والتجميع عالية السرعة
أنظمة مناولة المواد والخدمات اللوجستية
التطبيقات التي تتطلب استجابة حتمية للمدخلات والمخرجات عبر PROFINET

المواصفات الفنية

المواصفات	القيمة
الشركة المصنّعة	Siemens
رقم الجزء / SKU	6ES7513-1FL02-0AB0
سلسلة المنتج	SIMATIC S7-1500F
نوع الوحدة	وحدة المعالجة المركزية CPU 1513F-1 PN، وحدة معالجة مركزية آمنة من الأعطال
جهد الإمداد	19.2 - 28.8 فولت تيار مستمر
ذاكرة العمل (البرنامج)	450 كيلوبايت
ذاكرة العمل (البيانات)	1.5 ميجابايت
الواجهة الأساسية	PROFINET IRT مع محوّل ذي منفذين
أداء البتات	40 نانوثانية
مرحلة دورة حياة المنتج	الإيقاف التدريجي
وزن الشحن	0.50 كجم
أبعاد العبوة (محسوبة)	3.5 سم × 12.9 سم × 14.7 سم
بلد المنشأ	ألمانيا (تقديري)
رمز السلعة	85371091
ECCN	EAR99

إرشادات التركيب

تحذير بالغ الأهمية: خطر الصعق الكهربائي وتلف المعدات

يجب أن ينفذ عملية التركيب أفراد مؤهلون فقط. افصل جميع مصادر الطاقة وأمّنها بإجراء القفل قبل التركيب أو الإزالة. قد يؤدي عدم الالتزام باحتياطات التأريض والتدريع والتفريغ الكهروستاتيكي (ESD) المناسبة إلى إصابة الأفراد وتلف الوحدة بشكل لا يمكن إصلاحه.

1 تحقق من أن لوحة التحكم غير مزودة بالطاقة ومؤمّنة بإجراء القفل. أكد عدم وجود جهد باستخدام جهاز قياس ذي تصنيف مناسب.
2 ثبّت وحدة المعالجة المركزية بإحكام على سكة DIN الخاصة بـ S7-1500، مع التأكد من استقرارها بشكل صحيح وتعشيقها مع موصلات ناقل اللوحة الخلفية للوحدات المجاورة.
3 وصّل مصدر طاقة تيار مستمر بجهد 24 فولت بالأطراف المخصصة في الوحدة. تأكد من صحة القطبية واستخدم موصلات ذات مقطع مناسب.
4 وصّل كابلات RJ45 محمية بمنافذ PROFINET للاتصال بالشبكة. تأكد من توجيه الكابلات بشكل صحيح وتأريض التدريع بشكل مناسب لتقليل التداخل الكهرومغناطيسي.
5 أدخل بطاقة الذاكرة SIMATIC المطلوبة في الفتحة المخصصة على واجهة وحدة المعالجة المركزية قبل توصيل الطاقة.
6 بعد التحقق من جميع التوصيلات، أزل إجراءات القفل ووضع بطاقات التحذير ثم أعد تزويد النظام بالطاقة لإجراء التشغيل التجريبي.

FAQ

هل يلزم وجود بطاقة ذاكرة لتشغيل وحدة المعالجة المركزية 6ES7513-1FL02-0AB0؟

نعم، تُعد بطاقة ذاكرة SIMATIC إلزامية لتشغيل وحدة المعالجة المركزية هذه. تُستخدم البطاقة لتخزين برنامج المستخدم والبيانات والإعدادات. ولا تأتي البطاقة مرفقة مع الوحدة، لذا يجب شراؤها بشكل منفصل.

ما نوع واجهة الاتصال التي تحتوي عليها وحدة المعالجة المركزية هذه؟

تأتي وحدة المعالجة المركزية هذه مزودة بواجهة PROFINET IRT (الزمن الحقيقي المتزامن)، والتي تتضمن مفتاح تحويل مدمجًا بمنفذيْن. ويتيح ذلك اتصالًا شبكيًا عالي السرعة وحتميًا، مناسبًا للتحكم في الحركة وغيرها من التطبيقات الحساسة للوقت.

ما مصدر الطاقة المطلوب لهذه الوحدة؟

تتطلب الوحدة مصدر طاقة تيار مستمر بجهد يتراوح من 19.2 فولت تيار مستمر إلى 28.8 فولت تيار مستمر.

ماذا يعني مصطلح «آمن من الأعطال» بالنسبة إلى وحدة المعالجة المركزية هذه؟

إن وحدة المعالجة المركزية «الآمنة من الأعطال» أو «F-CPU» معتمدة للاستخدام في التطبيقات المتعلقة بالسلامة. ويمكنها تنفيذ البرامج القياسية وبرامج السلامة معًا، مما يتيح دمج وظائف سلامة الآلات، مثل مفاتيح التوقف الطارئ أو حواجز الضوء، مباشرةً في نظام التحكم، حتى مستوى SIL 3 وفقًا للمعيار IEC 61508 ومستوى PL e وفقًا للمعيار ISO 13849-1.
