• 6SL3210-1NE21-8AL0
1 1

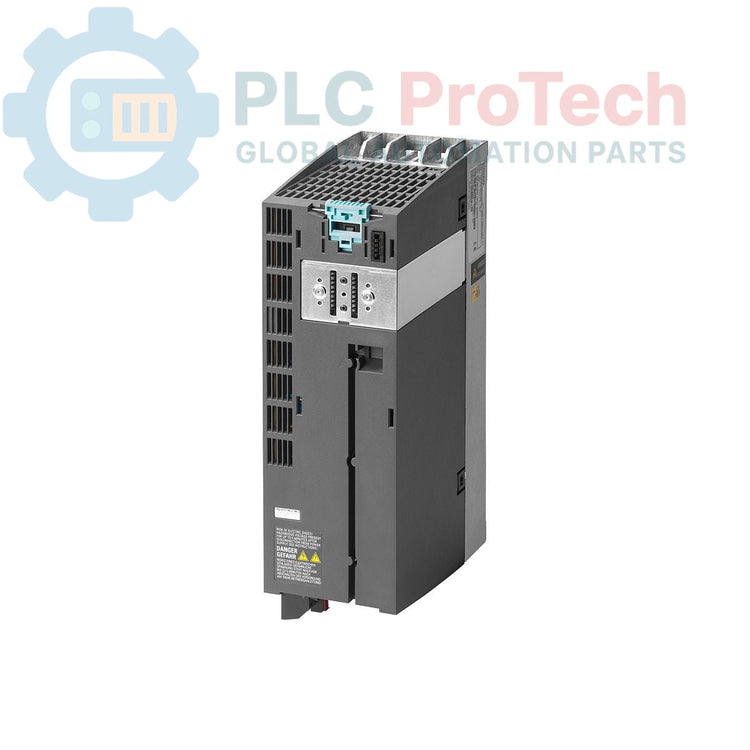

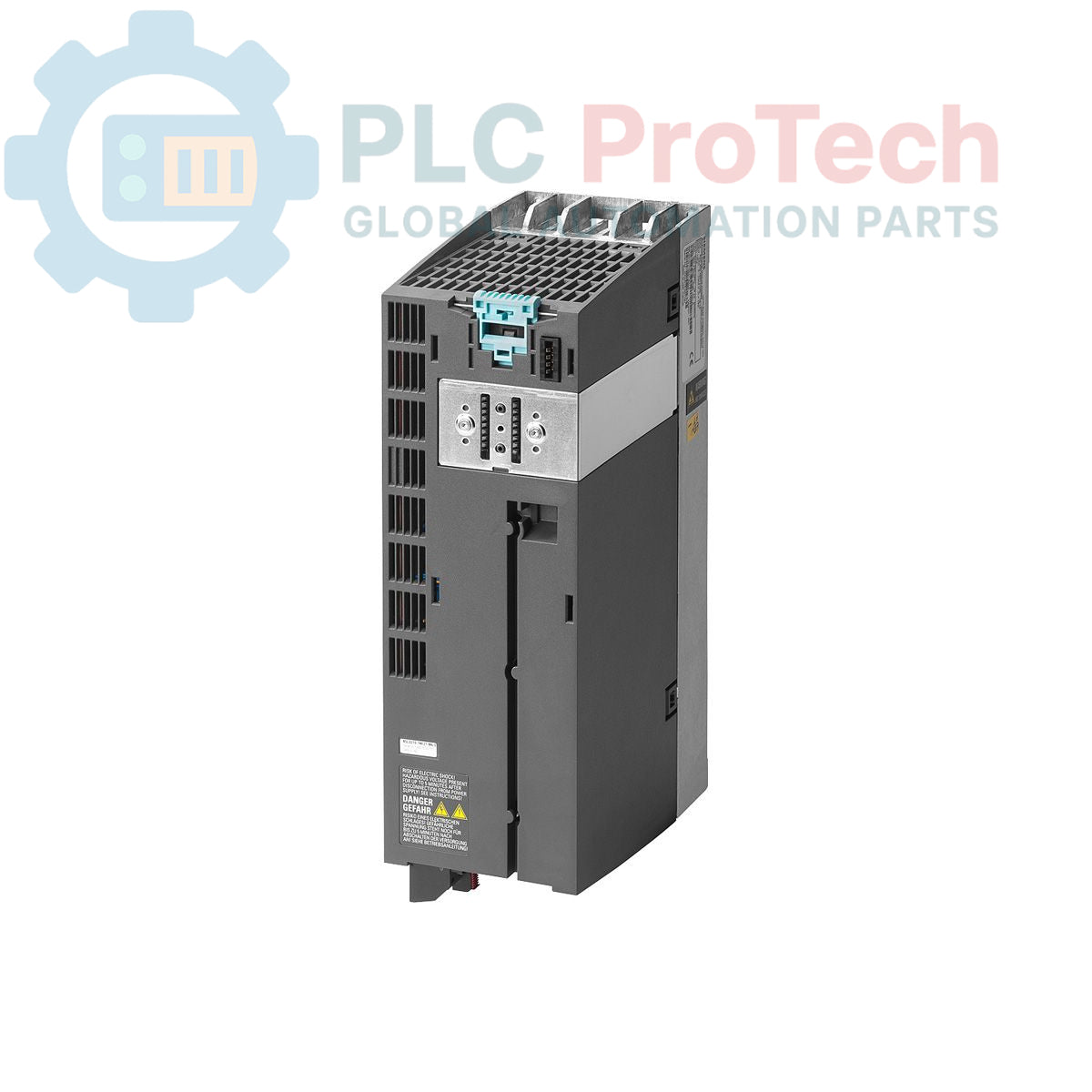

سيمنز 6SL3210-1NE21-8AL0 وحدة طاقة SINAMICS G120 PM230

سيمنز 6SL3210-1NE21-8AL0 وحدة طاقة SINAMICS G120 PM230

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6SL3210-1NE21-8AL0

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات الطاقة

  • Barcode: 85044095

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2700ج

  • Dimensions: 10.00 سم × 16.50 سم × 29.20 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

الوحدة 6SL3210-1NE21-8AL0 هي وحدة طاقة SINAMICS G120 (PM230) مصممة لتطبيقات محركات التردد المتغير (VFD) في الأتمتة الصناعية. تتميز هذه وحدة الطاقة بفلتر Class A مدمج لتقليل التداخل الكهرومغناطيسي، وتحمل تصنيف حماية IP20، مما يجعلها مناسبة للتركيب داخل خزانات التحكم القياسية. تدعم الوحدة جهد إدخال ثلاثي الطور يتراوح بين 380-480 فولت AC (±10%) بتردد 47-63 هرتز.

تم تصميم هذه الوحدة بحجم FSB لتعمل بالتوافق مع وحدات التحكم المختلفة من SINAMICS، وبشكل خاص CU240B/E-2 وCU230P-2 (تتطلب إصدار برنامج ثابت V4.4 أو أعلى). توفر قدرة خرج منخفضة على التحميل الزائد ومصممة للعمل الحراري الفعال في درجات حرارة محيطة تتراوح من 0 درجة مئوية إلى +40 درجة مئوية. يرجى ملاحظة أن هذه الوحدة مصنفة حالياً كـمهجورة ولا تدعم وظائف السلامة المدمجة.

الميزات

  • وحدة الطاقة: SINAMICS G120 PM230
  • الفلتر: فلتر EMC مدمج من الفئة A
  • الحماية: تصنيف IP20
  • الطاقة الداخلة: ثلاثي الطور 380-480 فولت AC (47-63 هرتز)
  • التوافق: مصممة للاستخدام مع وحدات التحكم CU240B/E-2 وCU230P-2
  • قدرة التحميل الزائد: 150% لمدة 3 ثوانٍ، 110% لمدة 57 ثانية، 100% لمدة 240 ثانية
  • النطاق الحراري: من 0 درجة مئوية إلى +40 درجة مئوية

التطبيقات

  • أنظمة التحكم في المضخات والمراوح والضواغط
  • أتمتة HVAC وإدارة تدفق الهواء
  • أنظمة الناقل التي تتطلب تحكمًا في السرعة منظمًا
  • صيانة أنظمة القيادة الصناعية القديمة

المواصفات الفنية

الميزة المواصفة
الشركة المصنعة Siemens
العلامة التجارية Sinamics
السلسلة G120 (PM230)
الطراز 6SL3210-1NE21-8AL0
جهد الإمداد 380-480 فولت AC
أقصى جهد خرج 550 فولت
أقصى تردد خرج 550 هرتز
التصنيف الاسمي للطاقة 5.5 كيلو واط
حجم الإطار FSB
فئة الحماية IP20
الأبعاد 10.00 × 16.50 × 29.20 سم
الوزن 2.70 كجم
مرحلة المنتج مهجور
رمز السلعة 85044095
ECCN 3A999

إرشادات التثبيت

  • التركيب: قم بتركيب الوحدة في وضع عمودي داخل خزانة كهربائية لضمان تبريد فعال بالتوصيل الحراري؛ حافظ على مسافات التهوية المحددة في دليل PM230.
  • توافق وحدة التحكم: تأكد من أن وحدة التحكم المتصلة (CU240B/E-2 أو CU230P-2) محدثة إلى إصدار البرنامج الثابت V4.4 على الأقل لضمان التوافق.
  • التوصيل الكهربائي: قم بتوصيل مصدر الطاقة ثلاثي الطور إلى أطراف الإدخال L1 وL2 وL3، والمحرك إلى أطراف الخرج U وV وW، باستخدام كابلات محمية مناسبة لتقليل انبعاثات التداخل الكهرومغناطيسي.
  • ملاحظة السلامة: هذه الوحدة لا تدعم وظائف السلامة المدمجة. إذا كانت العمليات تتطلب سلامة حرجة، يجب تنفيذ تدابير السلامة الخارجية.
Key Features:
#Power Modules #Siemens SINAMICS

ما وحدات التحكم المتوافقة مع وحدة الطاقة هذه؟
تم إصدار هذه الوحدة للاستخدام مع وحدات التحكم CU240B/E-2 وCU230P-2، بشرط أن تكون تعمل بإصدار البرنامج الثابت V4.4 أو أعلى.

ما هي قدرة التحميل الزائد لوحدة 6SL3210-1NE21-8AL0؟
توفر قدرة تحميل زائد بنسبة 150% لمدة 3 ثوانٍ، و110% لمدة 57 ثانية، و100% لمدة 240 ثانية.

هل تدعم هذه الوحدة وظائف السلامة؟
لا، سلسلة وحدات الطاقة PM230 المدعومة بهذا الرقم لا تحتوي على وظائف سلامة مدمجة.

ما هو حد درجة حرارة البيئة لهذه الوحدة؟
تم تصميم الوحدة لتعمل في نطاق درجة حرارة بيئة من 0 درجة مئوية إلى +40 درجة مئوية.
