الشركة المصنعة: Siemens
رقم المنتج: 6SL3210-1PE23-3AL0
Country of origin:ألمانيا
نوع المنتج: وحدات الطاقة
Barcode: 85044086
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5400ج
Dimensions: 14.00 سم × 16.50 سم × 35.50 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

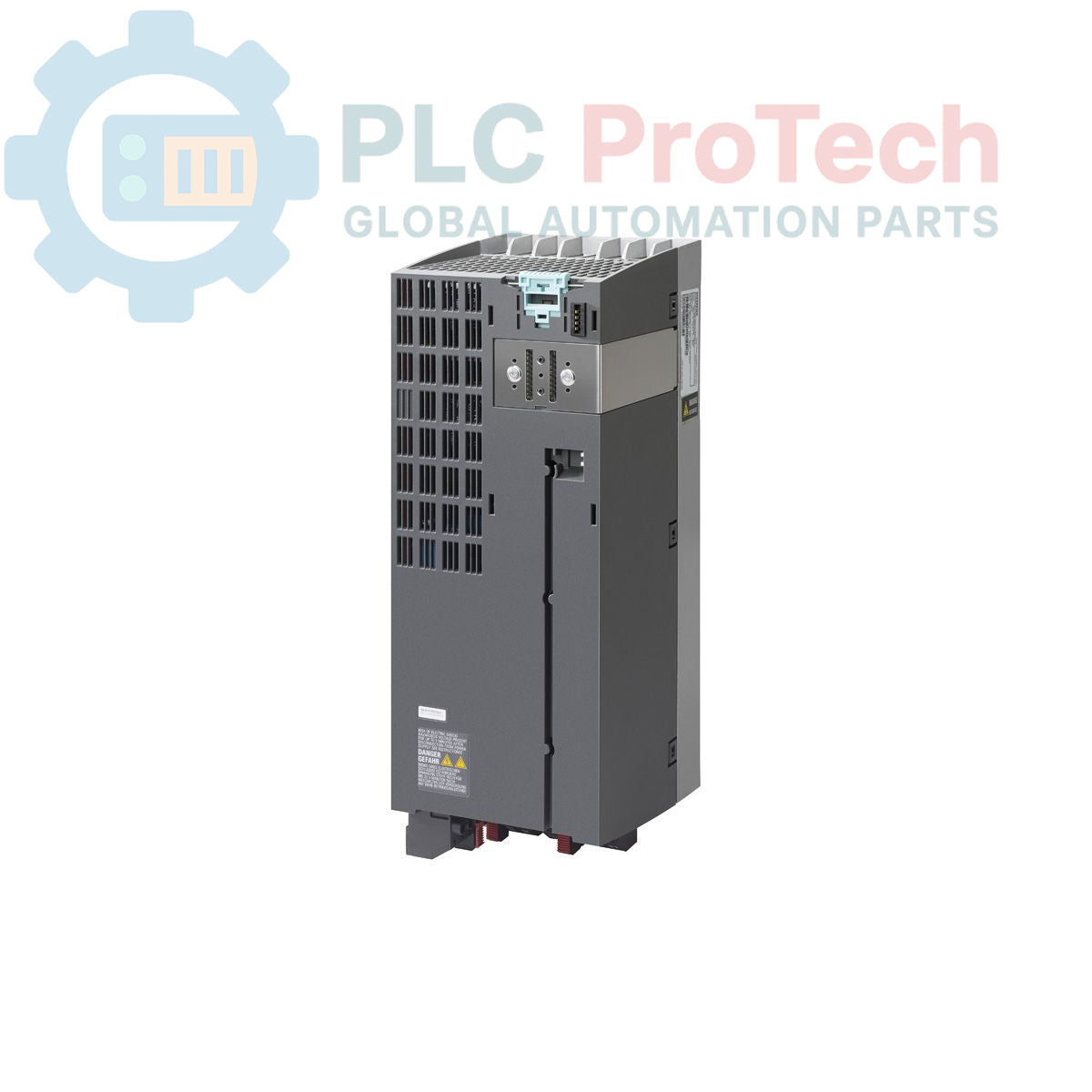

الـ Siemens 6SL3210-1PE23-3AL0 (6SL32101PE233AL0) هو وحدة طاقة SINAMICS PM240-2 عالية الأداء مصممة لأنظمة القيادة المعيارية. مصمم للتحكم الدقيق في المحركات، يتميز هذا الوحدة بحجم إطار C (FSC) بفلتر خط من الفئة A مدمج وقاطع فرامل مدمج، مما يجعله خيارًا مثاليًا للتطبيقات التي تتطلب طاقة متجددة ومتطلبات صارمة للتوافق الكهرومغناطيسي. سواء في أنظمة المضخات أو المراوح أو الناقلات، 6SL3210-1PE23-3AL0 يوفر تحويل طاقة قوي للمحركات غير المتزامنة والمتزامنة ثلاثية الطور. يتيح نظام تصنيف الحمل الزائد المزدوج—يدعم 11 كيلوواط للحمل الزائد العالي و15 كيلوواط للحمل الزائد المنخفض—للمهندسين تحسين أداء المحرك بناءً على المتطلبات الديناميكية المحددة، مما يضمن أقصى وقت تشغيل للنظام في بيئات صناعية متطلبة.
يمثل 6SL3210-1PE23-3AL0 أحدث جيل من إلكترونيات الطاقة من Siemens، مع التركيز على الكفاءة والمرونة المعيارية.
تصفية التوافق الكهرومغناطيسي المدمجة: يضمن فلتر الفئة A المدمج الامتثال لمعايير التوافق الكهرومغناطيسي الصناعية، مما يقلل من التداخل مع الإلكترونيات الحساسة.
الفرملة الديناميكية: يحتوي على قاطع فرامل مدمج يسمح بتوصيل مقاوم فرملة خارجي، مما يسهل التباطؤ السريع للأحمال ذات العزم العالي.
واجهة معيارية: مصممة لتتوافق مع وحدة تحكم SINAMICS (CU) ولوحة تشغيل أساسية/ذكية (BOP/IOP). متوافقة مع إصدار البرنامج الثابت CU V4.6 وما فوق.
تبريد متقدم: تستخدم تصميم مبرد فعال مع مروحة ذات سرعة متغيرة للحفاظ على درجات حرارة تشغيل مثالية مع تقليل الضوضاء الصوتية.
دائرة الحماية: تتميز بمراقبة شاملة للجهد الزائد، والجهد المنخفض، وأخطاء التأريض، والدوائر القصيرة عند أطراف الخرج.
| السمة | المواصفات |
| النموذج | 6SL3210-1PE23-3AL0 |
| العلامة التجارية | Siemens |
| السلسلة | SINAMICS PM240-2 |
| حجم الإطار | FSC (حجم الإطار C) |
| جهد الإدخال | تيار متردد ثلاثي الطور 380-480 فولت (+10%/-10%) |
| التحميل العالي (HO) | 11 كيلو واط (32 أمبير) |
| التحميل المنخفض (LO) | 15 كيلو واط (38 أمبير) |
| تردد الخرج | 0 إلى 550 هرتز |
| درجة الحماية | IP20 |
| الوزن | 5.40 كجم |
| الأبعاد | 355 × 140 × 165 مم (ارتفاع × عرض × عمق) |
| درجة حرارة التشغيل | -10 إلى +50 درجة مئوية (HO) |
هل تتضمن وحدة الطاقة هذه وحدة تحكم؟
لا، 6SL3210-1PE23-3AL0 هو مرحلة طاقة فقط. ليعمل، يجب دمجه مع وحدة تحكم SINAMICS مثل CU240E-2 أو CU250S-2.
ما الفرق بين التحميل العالي (HO) والتحميل المنخفض (LO) لهذه الوحدة؟
التحميل العالي (11 كيلو واط) مخصص للتطبيقات التي تتطلب عزم بدء عالي (200% لمدة 3 ثوانٍ). التحميل المنخفض (15 كيلو واط) مناسب لتطبيقات العزم المستمر مثل المضخات الطردية أو المراوح حيث يلزم فقط تحميل زائد بنسبة 110% لمدة 57 ثانية.
هل يمكنني استخدام هذه الوحدة بدون مقاوم فرملة؟
نعم، ولكن إذا كان تطبيقك يتطلب فرملة سريعة أو يتضمن حمولة عكسية، فقد يرتفع جهد وصلة التيار المستمر ويتسبب في حدوث خطأ زيادة جهد. في هذه الحالات، يجب توصيل مقاوم فرملة خارجي بأطراف R1/R2 للوحدة.
الامتثال لمعايير التوافق الكهرومغناطيسي (EMC): نظرًا لأن هذه الوحدة تحتوي على فلتر من الفئة A مدمج، تأكد من أن كابل المحرك محمي وأن الدرع مؤرض عند طرفي الوحدة (باستخدام لوحة الحماية المزودة) وصندوق طرف المحرك لمنع التداخل عالي التردد.
متطلبات تدفق الهواء: يتطلب PM240-2 FSC تهوية كافية. حافظ على مسافة خلوص لا تقل عن 100 مم فوق وتحت الوحدة. لا تقم بتركيب الوحدة مباشرة فوق مكونات تولد حرارة مثل مقاومات الفرملة أو المفاعلات.
توصيل مقاوم الفرملة: عند توصيل مقاوم فرملة خارجي، استخدم كابلات مقاومة للحرارة. تأكد من تركيب المقاوم خارج خزانة المحرك إذا أمكن، أو في منطقة جيدة التهوية، لأنه سيصدر حرارة كبيرة أثناء دورات الفرملة.
