الشركة المصنعة: Siemens
رقم المنتج: 6DR5020-0NG00-0AA0
Country of origin:ألمانيا
نوع المنتج: موضع كهربائي هوائي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 18.50 × 14.50 × 11.50 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

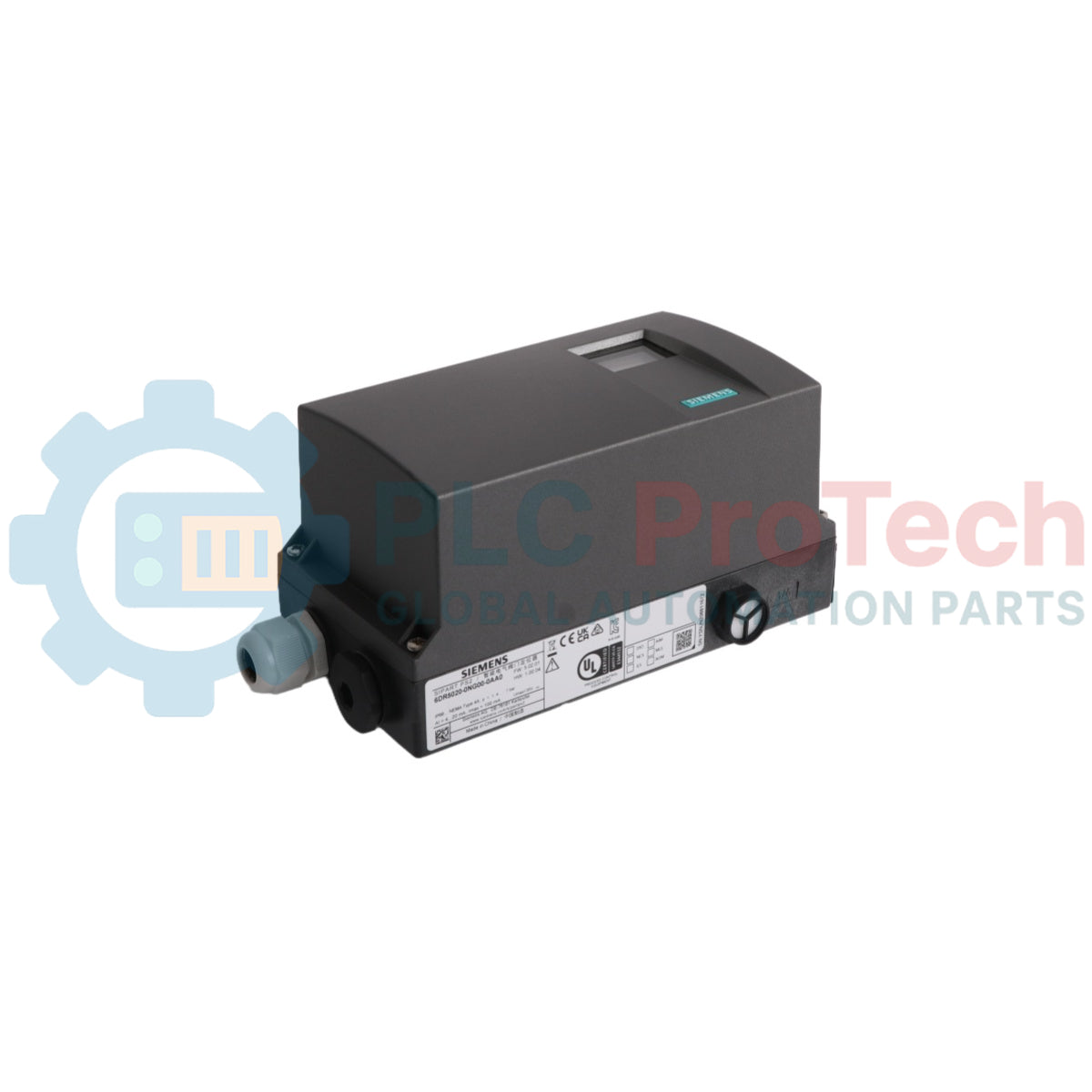

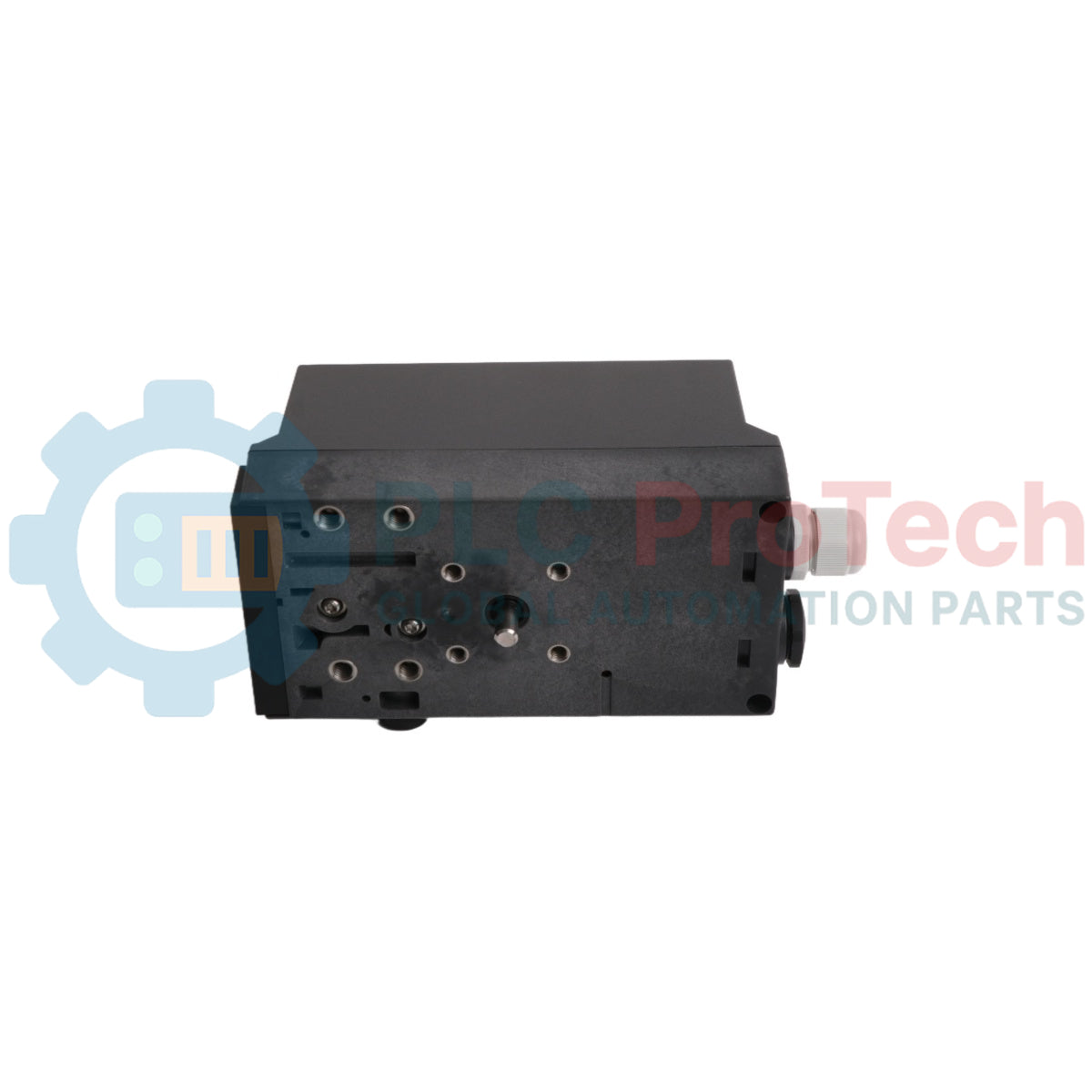

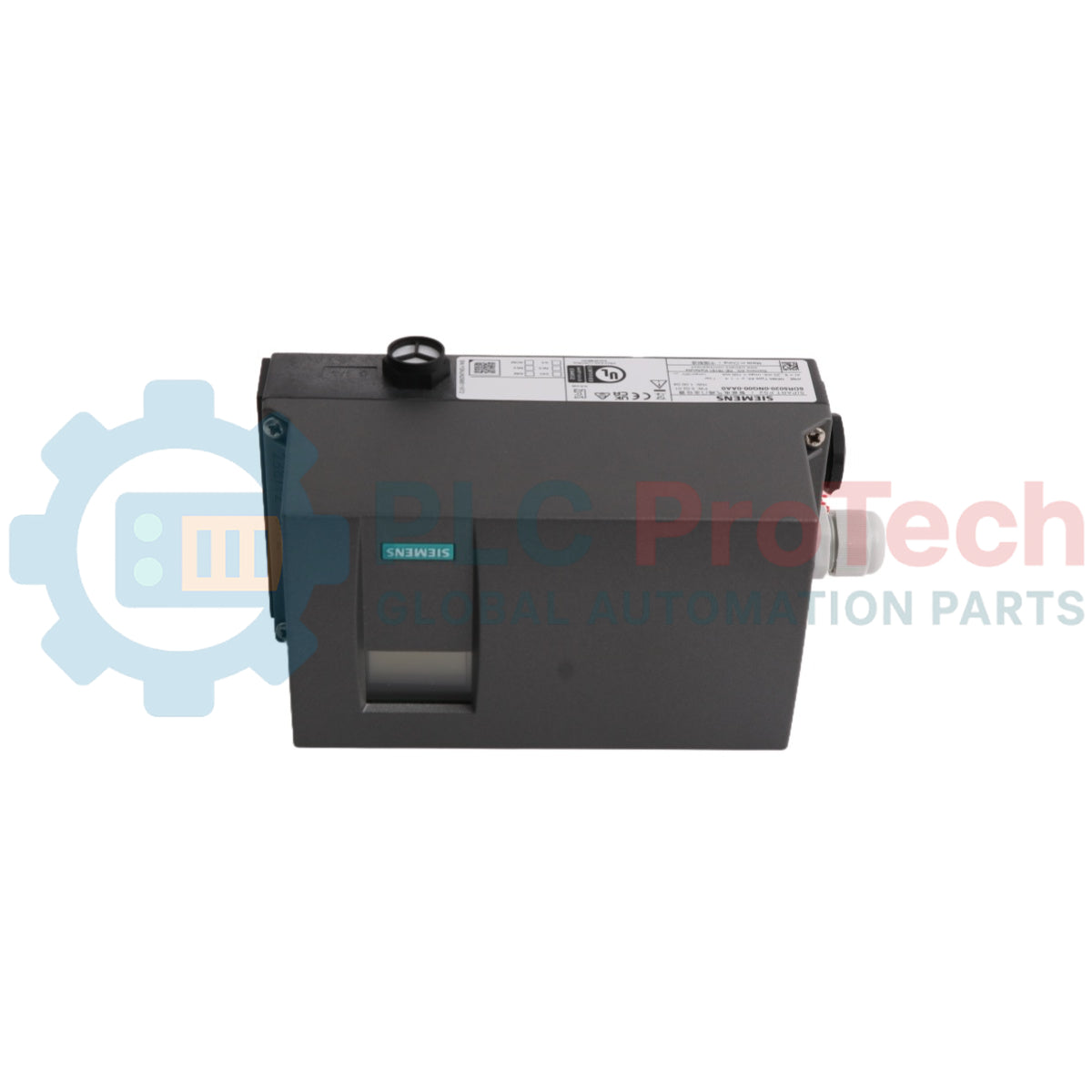

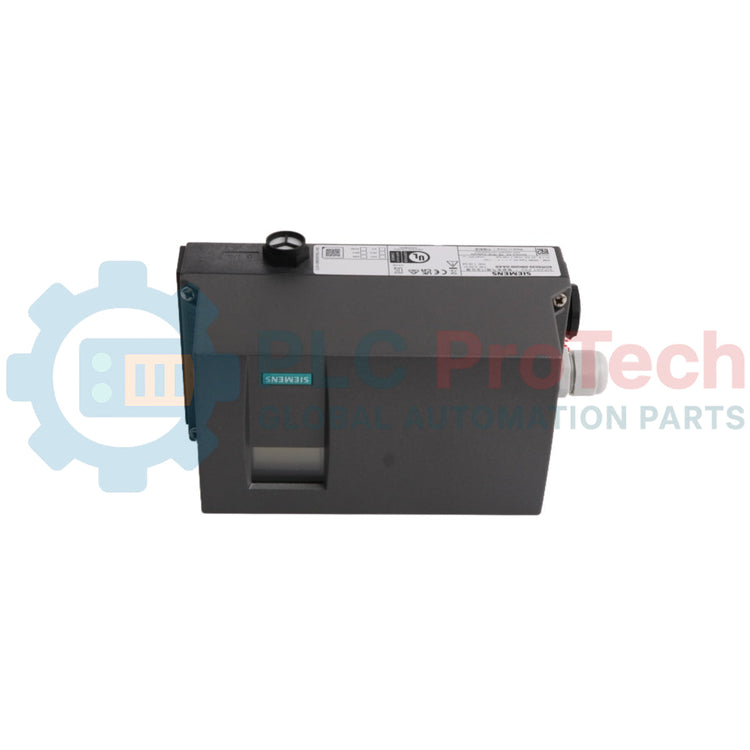

يُعتبر Siemens 6DR5020-0NG00-0AA0 (6DR50200NG000AA0) جهاز تحديد موضع كهرضغطى عالي الأداء من نوع SIPART PS2، وهو معترف به على نطاق واسع كمعيار صناعي للتحكم في المشغلات الخطية والدورانية (جزء من دورة). هذا الطراز المحدد هو وحدة ذات تأثير مزدوج، مصممة لتوفير ضغط هوائي متوازن على جانبي مكبس المشغل لتحقيق تعديل دقيق للصمامات بعزم دوران عالي. باستخدام إشارة دخل 4-20 مللي أمبير، يستخدم PS2 تقنية استشعار مغناطيسية فريدة "غير تلامسية" أو تغذية راجعة ميكانيكية عالية التحمل لتحقيق دقة تحديد موضع أقل من 0.05%. تتيح ميزات التشخيص المدمجة مثل "اختبار أداء الصمام" و"اختبار الحركة الجزئية" (PST) لمشغلي المنشآت تنفيذ استراتيجيات صيانة تنبؤية، مما يقلل بشكل كبير من مخاطر التوقفات غير المخطط لها في القطاعات الحيوية مثل النفط والغاز والكيماويات وتوليد الطاقة.
تم تصميم 6DR5020-0NG00-0AA0 ليكون متعدد الاستخدامات وسهل الاستخدام في البيئات الصناعية غير الخطرة.
تشغيل ذو تأثير مزدوج: مزود بمخرجين هوائيين (Y1 و Y2)، مما يسمح بالتحكم النشط في المشغلات ذات التأثير المزدوج دون الحاجة إلى آليات استرجاع نابضية خارجية.
الاتصال: تحكم تماثلي قياسي 4-20 مللي أمبير. على الرغم من أن هذا الطراز هو النسخة الأساسية (غير مزود بـ HART)، إلا أنه يحتفظ بمجموعة كاملة من أدوات التشخيص والتكوين المحلية عبر شاشة LCD المدمجة.
غلاف متين: مصنوع من مادة ماكرولون (بولي كربونات معززة بالألياف الزجاجية)، ويوفر حماية IP66 ضد الغبار ودخول المياه عالية الضغط.
تهيئة ذكية: يتميز بميزة التهيئة التلقائية "لمسة واحدة"، حيث يحدد جهاز التحديد تلقائيًا نطاق الحركة، وسرعة الضربة، ومعلمات التحكم PID.
استهلاك منخفض للهواء: صمام التحكم المسبق البيزوي الحاصل على براءة اختراع يضمن استهلاك الهواء المضغوط فقط أثناء الحركة، مما يؤدي إلى توفير كبير في الطاقة وتقليل تآكل الضاغط.
| الخاصية | المواصفة |
| الطراز | 6DR5020-0NG00-0AA0 |
| العلامة التجارية | Siemens |
| السلسلة | SIPART PS2 |
| نوع التحكم | تماثلي 4-20 مللي أمبير |
| نوع الحركة الهوائية | تأثير مزدوج |
| مادة الغلاف | بولي كربونات (ماكرولون) |
| درجة الحماية | IP66 / NEMA 4X |
| ضغط إمداد الهواء | 1.4 إلى 7 بار (20 إلى 105 رطل/بوصة²) |
| جودة الهواء | ISO 8573-1 (الفئة 2) |
| درجة حرارة التشغيل | -30 إلى +80 درجة مئوية |
| الوزن | 0.90 كجم |
| الأبعاد | 18.50 × 14.50 × 11.50 سم |
هل يدعم هذا الجهاز اتصال HART؟
لا. سلسلة "5020" هي النسخة التناظرية القياسية. للحصول على إمكانية HART، يلزم استخدام وحدات سلسلة "5120" أو "5220". ومع ذلك، يمكن ترقيته عبر وحدة اتصال HART داخلية إذا دعت الحاجة.
ما هي ميزة جهاز تحديد الموضع ذو التأثير المزدوج؟
توفر أجهزة تحديد الموضع ذات التأثير المزدوج مثل 6DR5020-0NG00-0AA0 تحكمًا أكثر استقرارًا للصمامات الكبيرة لأنها تدفع المشغل بنشاط في كلا الاتجاهين، مما يلغي "منطقة الخمول" المرتبطة غالبًا بأنظمة الاسترجاع النابضية الثقيلة.
هل يمكنني استخدام هذا الجهاز في بيئة قابلة للانفجار؟
لا. رقم الجزء هذا (لاحقة 0NG) مخصص للمناطق غير المعرضة للانفجار. للمواقع الخطرة، يجب اختيار الإصدارات الحاصلة على شهادات ATEX/IECEx (مثل 6DR5010 للسلامة الذاتية أو 6DR5015 المقاوم للهب).
الاتصال الهوائي (Y1/Y2): للمشغلات ذات التأثير المزدوج، عادةً ما يتصل Y1 بغرفة "الفتح" وY2 بغرفة "الإغلاق". تأكد من أن إمداد الهواء مفلتر بدقة 5 ميكرون وخالٍ من الزيت والرطوبة. الهواء الملوث هو السبب الرئيسي لـ "الاحتكاك" في صمامات البيزو الداخلية.
محاذاة التركيب: تأكد من أن ذراع التغذية الراجعة عمودي على عمود المشغل عند 50% من مدى الحركة. الهندسة غير الصحيحة ستؤدي إلى تحكم غير خطي وزيادة التآكل الميكانيكي على عمود جهاز التحديد الداخلي. استخدم مجموعة التركيب من Siemens (6DR4004-8V) لتحقيق المحاذاة المثلى.
حماية من الاهتزاز: في التطبيقات ذات الاهتزاز العالي، يُنصح باستخدام وحدة "SIA" (منبه نوع الفتحة) أو مستشعر خارجي غير تلامسي (NCS) لمنع فشل التغذية الراجعة الميكانيكية. في التركيبات القياسية، تأكد من شد جميع البراغي وتأمينها بمثبت الخيوط.
