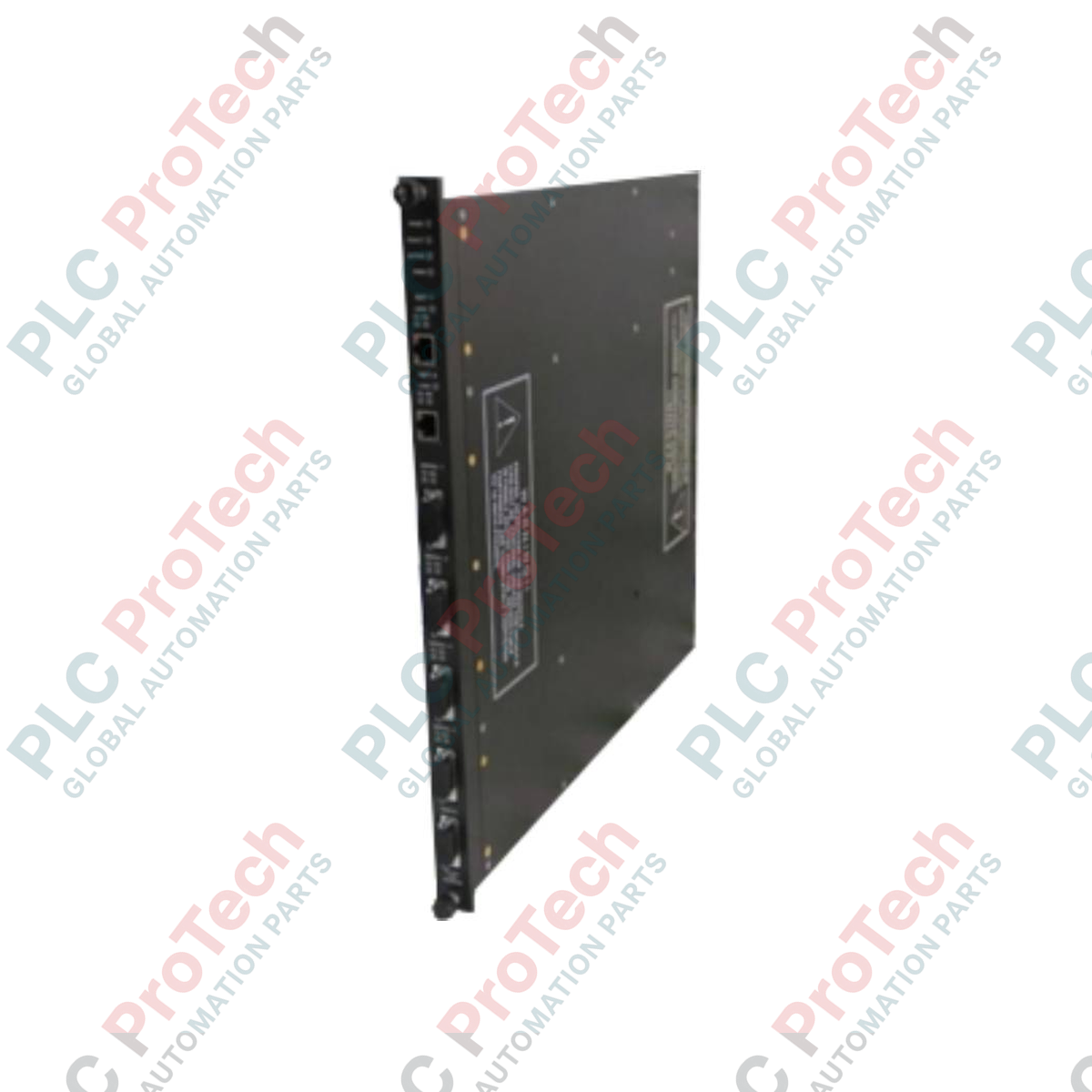

الشركة المصنعة: Triconex
رقم المنتج: 3706A
Country of origin:الولايات المتحدة
نوع المنتج: وحدات الإدخال التناظرية للمزدوجة الحرارية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 10000ج
Dimensions: 45.0 × 32.0 × 9.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
صُممت وحدة Triconex 3706A للتكامل السلس مع البنى ذات التكرار الوحداتي الثلاثي (TMR)، وتوفر استشعارًا موثوقًا للغاية لدرجات الحرارة بواسطة مزدوجات الحرارة ضمن أنظمة الأجهزة المرتبطة بالسلامة (SIS) الحرجة. تنفذ وحدة الإدخال التناظرية التفاضلية هذه ذات القنوات الـ32 تصويتًا مستمرًا بنسبة اثنين من ثلاثة (2oo3) عبر ثلاث قنوات داخلية معزولة لضمان التشغيل المتسامح مع الأعطال في أنظمة الإيقاف الطارئ (ESD)، وأنظمة إدارة الحراقات (BMS)، وتطبيقات السلامة من الحرائق والغازات. كل قناة إدخال معزولة بالكامل وتخضع للمراقبة بواسطة معالجات دقيقة مخصصة، ما يتيح للنظام تحديد أعطال المستشعرات، وحالات انقطاع الدائرة، وانحراف المعايرة من دون مقاطعة التحكم في العمليات الصناعية.
| معلَمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنّعة | Triconex (Schneider Electric) |
| رقم الطراز | 3706A |
| نوع الوحدة | وحدة إدخال تناظرية لمزدوجات الحرارة |
| عدد القنوات | 32 قناة تفاضلية معزولة |
| البنية | تكرار وحداتي ثلاثي (TMR) مع تصويت 2oo3 |
| أنواع مزدوجات الحرارة | الأنواع J وK وT وE (قابلة للتهيئة برمجيًا) |
| رفض النمط المشترك | أكثر من 90 ديسيبل عند 50/60 هرتز |
| مستوى سلامة التكامل | متوافق مع SIL 3 (معتمد من TUV) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| توافق النظام | منصات Tricon v9 وv10 وv11 |
| وزن الشحن (محسوب) | 4.5 كجم (9.9 رطل) |
| أبعاد العبوة (محسوبة) | 45.0 × 32.0 × 9.0 سم |
يتصل هذا الوِحدة بأسلاك مزدوجات الحرارة الخارجية عبر كتل إنهاء ميدانية مخصصة. وتُعالَج معاوضة الوصلة الباردة بدقة عند واجهة لوحة التوصيلات الطرفية.
| الواجهة / الموصل | التعيين الوظيفي / بروتوكول التوصيل |
|---|---|
| واجهة اللوحة الخلفية | موصلات طاقة منطقية مزدوجة زائدة عن الحاجة وحافلات اتصال ثلاثية التكرار. |
| التوصيل الطرفي الخارجي (ETP) | يتطلب ETP من Triconex مزودًا بمقاوم حراري RTD عالي الدقة مدمج لتعويض الوصلة الباردة (CJC). |
| تدريع إشارات الحقل | يجب توصيل واقيات المزدوجات الحرارية بقضيب التأريض المخصص على إطار ETP. |
يقدم الإصدار ذو اللاحقة "A" (3706A) تحسينًا ملحوظًا في ترشيح الضوضاء منخفضة التردد وتعزيزًا لرفض الوضع المشترك مقارنةً بوحدة 3706 القديمة غير المزودة باللاحقة A. عند استبدال وحدة 3706 قديمة بوحدة 3706A في منصة Tricon v9، تأكد من تحديث تكوين برنامج TriStation 1131 في النظام للتحقق من تطابق تعريف الأجهزة، ومنع ظهور رموز أعطال عدم تطابق تكوين الوحدة بشكل غير متوقع.
لمنع انجراف التدرج الحراري عبر مستشعرات تعويض الوصلة الباردة (CJC)، تجنب تركيب لوحات التوصيل الطرفية الخارجية مباشرة فوق المعدات المنتجة للحرارة أو بمحاذاة قنوات HVAC عالية السرعة داخل خزانة التحكم. تضمن الظروف المحيطة الثابتة والساكنة حول لوحة التوصيل الطرفية أعلى دقة للقياس.
أثناء التشغيل الأولي، تحقق من أن سلك تمديد المزدوجة الحرارية يطابق نوع المزدوجة الحرارية المحدد في تكوين TriStation. سيؤدي استخدام سلك نحاسي من مستشعر من النوع K إلى طرف ETP إلى تجاوز تعويض الوصلة الباردة، مما يسبب أخطاء شديدة في قراءات درجة الحرارة تتناسب مع تغيرات حرارة الخزانة.
تحقق من دبابيس ترميز الوحدة للتأكد من تطابقها مع تكوين الفتحة المخصصة للمدخل التناظري على اللوحة الخلفية.
ادفع الوحدة بقوة إلى داخل فتحة الهيكل حتى تستقر ذراعا إخراج الوحدة العلوية والسفلية في وضع الإغلاق وتُقفلا تمامًا.
ثبّت مسامير تثبيت الوحدة في أعلى اللوحة الأمامية وأسفلها لمنع الحركة الناتجة عن الاهتزاز.
تحقق من أن مؤشر حالة PASS في اللوحة الأمامية يضيء باللون الأخضر، مما يشير إلى اكتمال الاختبار الذاتي النشط بنجاح.
