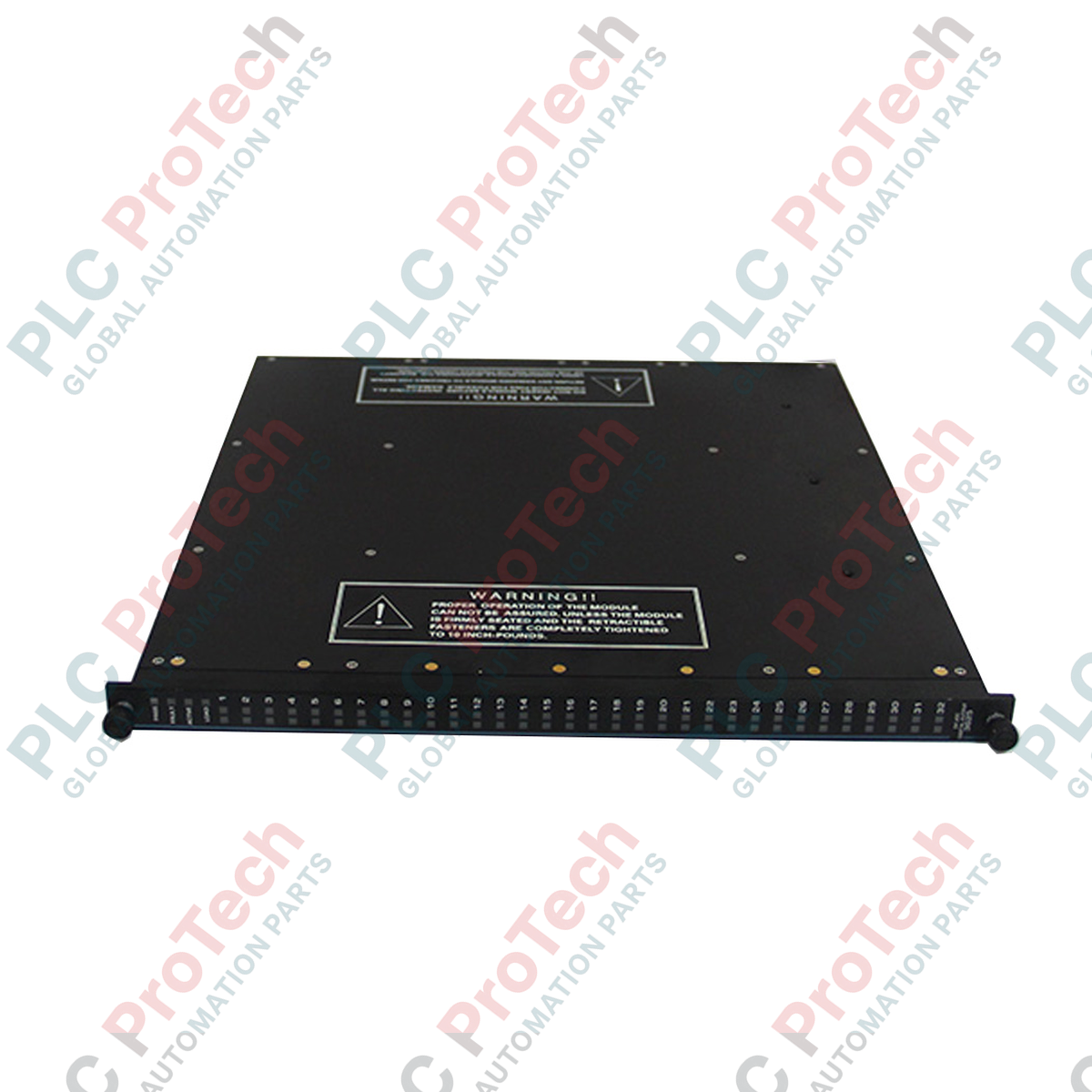

وحدة إخراج تماثلية | 8 نقاط TMR (3805H) Triconex 3805H

نظرة عامة على المنتج

إن 3805H (3805H) هو وحدة خرج تناظري ثلاثي الوحدات (TMR) عالي التوفر ومصمم لنظام السلامة الآلي Triconex. توفر هذه الوحدة المكونة من 8 نقاط إشارات تحكم دقيقة من 4-20 مللي أمبير لعناصر التحكم النهائية الحيوية مثل صمامات المنظمات، ومخمدات الهواء، ومحركات السرعة المتغيرة. تُستخدم وحدة Triconex 3805H بشكل أساسي في صناعات معالجة الهيدروكربونات وتوليد الطاقة والتعدين المتخصص، وتستخدم بنية تصويت الأجهزة 2 من 3 (2oo3) لضمان عدم وجود نقطة فشل واحدة يمكن أن تؤدي إلى حالة عملية غير آمنة أو إغلاق غير مرغوب فيه. من خلال توفير تحكم عالي الدقة في الحلقة حتى أثناء التناقضات الداخلية في الأجهزة، تعد الوحدة 3805H مكونًا أساسيًا في تقليل متوسط وقت الإصلاح (MTTR) وزيادة كفاءة إنتاج المصنع بشكل عام.

بنية تحكم TMR متقدمة

تعمل الوحدة 3805H من خلال استراتيجية تفاوت الأعطال المطبقة على الأجهزة (HIFT) المتطورة التي تميزها عن وحدات التحكم الصناعية القياسية.

• مسار خرج ثلاثي التكرار: يتم تشغيل كل قناة من قنوات الخرج الثمانية بواسطة ثلاث دوائر فرعية مستقلة (الساق A وB وC). يتم التصويت على الإشارات الثلاث على مستوى الأجهزة داخل الوحدة قبل إرسالها إلى الطرف الميداني.

• دقة 12 بت: تتميز الوحدة بنظام محول رقمي تناظري (DAC) عالي الأداء يوفر دقة 12 بت، مما يضمن تحكمًا سلسًا ودقيقًا في الصمامات والمشغلات التناسبية.

• مراقبة مستمرة للحلقة: تُجري الوحدة 3805H عمليات فحص "الارتداد"، حيث تراقب كل ساق التيار الفعلي المتدفق في حلقة الخرج. إذا اكتشفت إحدى السيقان انحرافًا عن القيمة المطلوبة، فإن النظام يُبلغ عن خطأ بينما تحافظ الساقان المتبقيتان على تحكم دقيق.

• حلقة تيار مقترنة بالتيار المستمر: يضمن تصميم الاقتران بالتيار المستمر سلامة إشارة عالية وأوقات استجابة سريعة، وهو أمر ضروري للتحكم في الارتفاع السريع أو تطبيقات منظم التوربينات.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تحافظ الوحدة 3805H على التحكم إذا فشلت إحدى السيقان الداخلية؟

تستخدم الوحدة آلية تصويت مسجلة ببراءة اختراع. إذا فشلت إحدى السيقان الداخلية الثلاث، فإن مصوت الأجهزة يتجاهل تلقائيًا الساق المعيبة ويستمر في تشغيل إشارة 4-20 مللي أمبير بناءً على الساقين السليمتين المتبقيتين. يحدث هذا على الفور دون انقطاع العملية.

ما أهمية قدرة التجاوز بنسبة 6 بالمائة؟

يمكن للوحدة 3805H تشغيل إشارات تصل إلى 21.2 مللي أمبير. يتيح ذلك تحديد موضع صمامات خاص وتشخيصًا حيث يحتاج جهاز التحكم إلى دفع المشغل قليلاً بما يتجاوز حد 20 مللي أمبير القياسي للتحقق من الشوط الكامل أو إزالة الالتصاق.

هل الوحدة 3805H متوافقة مع اتصال HART؟

تركز وحدات 3805H القياسية على التحكم في السلامة TMR عالي السرعة. إذا كان مطلوبًا تمرير HART لإدارة الأصول، فتأكد من استخدام لوحة الإنهاء الخارجية (ETP) الصحيحة وأن البرامج الثابتة للنظام تدعم تعدد إرسال HART.

دليل الهندسة والتركيب

• إدارة مقاومة الحلقة: تأكد من أن إجمالي مقاومة الحلقة (بما في ذلك أسلاك المجال ومقاومة المشغل) لا تتجاوز قدرة تشغيل الوحدة. الحد النموذجي للوحدة 3805H هو 600 أوم عند 20 مللي أمبير. قد يؤدي تجاوز ذلك إلى إبلاغ الوحدة عن "عطل في حلقة المجال" على الرغم من سلامة الأجهزة الداخلية.

• التدريع والتأريض: استخدم كابلات زوجية مجدولة عالية الجودة ومحمية. قم بتأريض الدرع عند طرف هيكل Triconex فقط. يمنع هذا حلقات الأرض من التداخل مع دقة 12 بت ويحافظ على الدقة المحددة التي تبلغ < 0.25 بالمائة.

• اعتبارات حرارية: في الخزائن عالية الكثافة، حافظ على تدفق الهواء الرأسي. بينما تم تصنيف الوحدة 3805H للعمل في درجة حرارة تتراوح من 0 إلى 60 درجة مئوية، فإن التشغيل المطول عند الحد الحراري الأعلى يمكن أن يقلل من عمر مكثفات الخرج. تأكد من مراقبة صواني مراوح الخزانة.

المتانة التشغيلية والتوافق

• الأداء في البيئات القاسية: تم تصميم الوحدة 3805H لتحمل الاهتزازات القاسية والدورات الحرارية الشائعة في قاعات التوربينات والمنصات البحرية. يتم معالجة لوحة الدائرة المطبوعة الداخلية (PCB) لمقاومة التآكل في الأجواء عالية الرطوبة.

• التوافق مع الإصدارات السابقة: تم تصميم هذه الوحدة للاندماج بسلاسة مع إصدارات مختلفة من هيكل Tricon (الإصدار 9 والإصدار 10)، مما يسمح بترقيات مرحلية لأنظمة السلامة القديمة دون الحاجة إلى إصلاح شامل للبنية التحتية.

• تغذية طاقة متكررة: تستمد الوحدة الطاقة من قضبان طاقة مزدوجة ومتكررة على اللوحة الخلفية، مما يضمن أن فشل مصدر طاقة واحد داخل الهيكل لن يؤدي إلى فقدان التحكم في الخرج التناظري.
