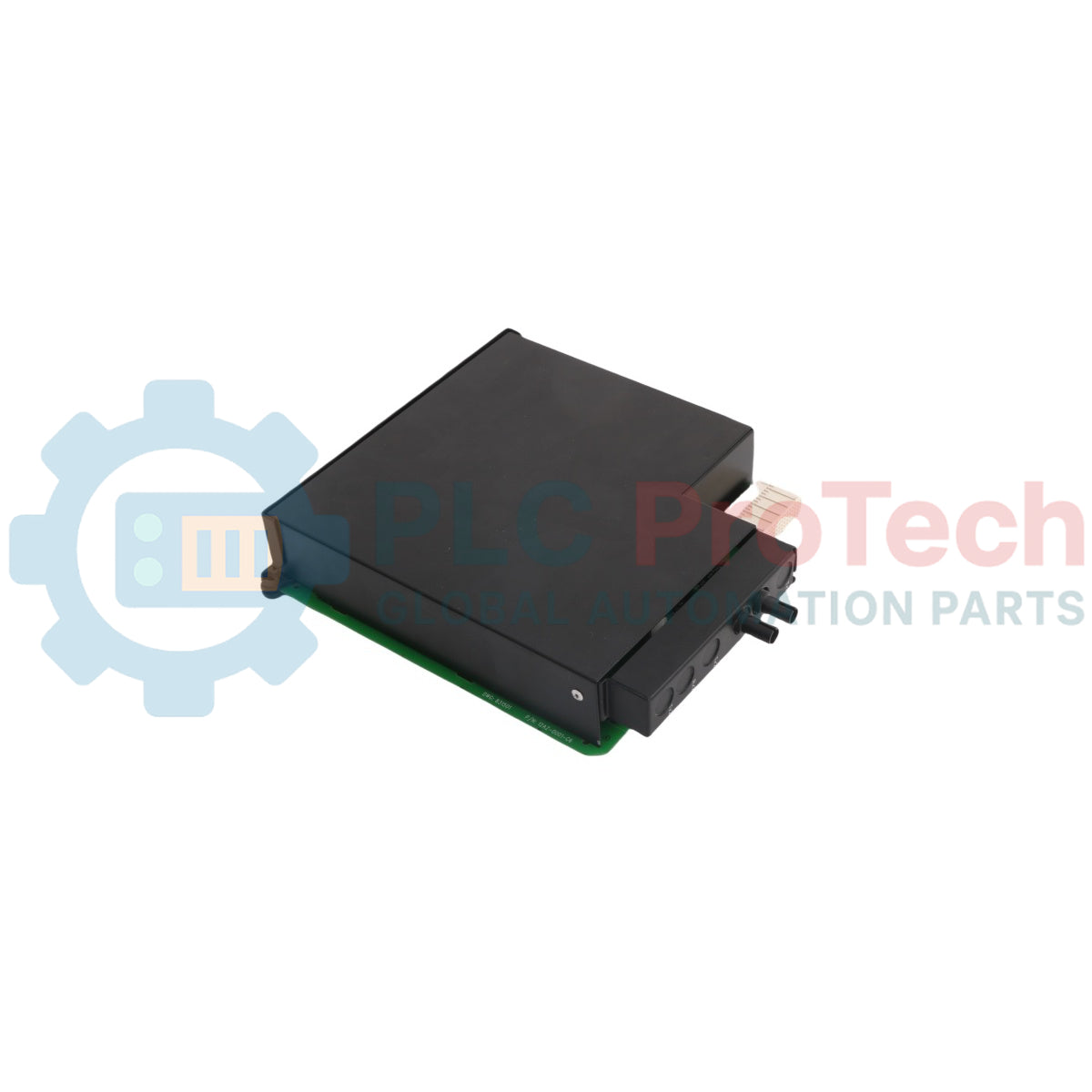

وحدة اتصالات المرحل الشامل UR-7BH من GE Multilin

الوصف

تُعد UR 7BH (المعروفة أيضًا باسم UR-7BH) وحدة واجهة مخصصة للاتصالات عبر الألياف الضوئية، تصنعها شركة General Electric لمنصة الحماية والتحكم ضمن سلسلة Multilin Universal Relay. تعمل هذه الوحدة كواجهة لنقل البيانات محليًا، مما يتيح اتصالات ضوئية عالية السرعة عبر الشبكات الصناعية وبيئات المحطات الفرعية. وبفضل تزويدها بمرسل LED باعث للحافة (ELED) أحادي القناة يعمل بطول موجي اسمي يبلغ 1300 nm، صُممت UR 7BH خصيصًا للبنية التحتية للألياف متعددة الأنماط. ويتيح هيكلها الأفقي، الذي يرمز إليه بالحرف "H" في لاحقة التهيئة، دمجها بسلاسة في فتحات مرحلات UR الأفقية للحفاظ على تدفق البيانات الحتمي وتزامن النظام.

الميزات

• تتميز بتهيئة مرسل ضوئي ELED أحادي القناة بطول موجي 1300 nm.
• مصممة خصيصًا لبنية اتصالات الشبكات القائمة على الألياف الضوئية متعددة الأنماط.
• مدمجة ضمن الهيكل الأفقي ("H") للحاويات القياسية لوحدات Universal Relay.
• توفر مسارًا لنقل البيانات عالي السرعة مرتبطًا مباشرة عبر اللوحة الخلفية الداخلية للهيكل.
• توفر عزلًا ضوئيًا قويًا ضد الارتفاعات المفاجئة في الجهد الكهربائي وضوضاء EMI/RFI.

التطبيقات

• اتصالات عالية السرعة من نظير إلى نظير بين عقد الحماية في Universal Relay.
• الاتصال بشبكات SCADA الضوئية وشبكات أتمتة المحطات الفرعية.
• وصلات اتصالات طويلة المدى ومحصنة ضد الضوضاء داخل محطات توليد الطاقة والمنشآت الصناعية.

المواصفات الفنية

إرشادات التركيب

• إيقاف تشغيل طاقة الهيكل: أوقف تشغيل جميع مصادر جهد التحكم التي تغذي إطار Universal Relay قبل التعامل مع الوحدة، لحماية شرائح اللوحة الخلفية الداخلية.
• العناية بالألياف الضوئية: حافظ على الحد الأدنى لنصف قطر انحناء كابلات توصيل الألياف متعددة الأنماط لتقليل التوهين. نظّف أطراف حلقات الألياف ومنافذ أجهزة الإرسال والاستقبال الضوئية باستخدام مناديل خالية من الوبر قبل التوصيل.
• تثبيت الوحدة: حاذِ الوحدة الأفقية بعناية داخل مسارات الهيكل، ثم أدخلها بسلاسة حتى تثبت مجموعة دبابيس التلامس الخلفية بإحكام في اللوحة الخلفية النشطة.
• تعيين الشبكة: استخدم برنامج الأدوات المساعدة EnerVista UR للتحقق من اكتشاف الجهاز وتعيين متغيرات الاتصال إلى الفتحة المحددة التي توجد بها الوحدة.
