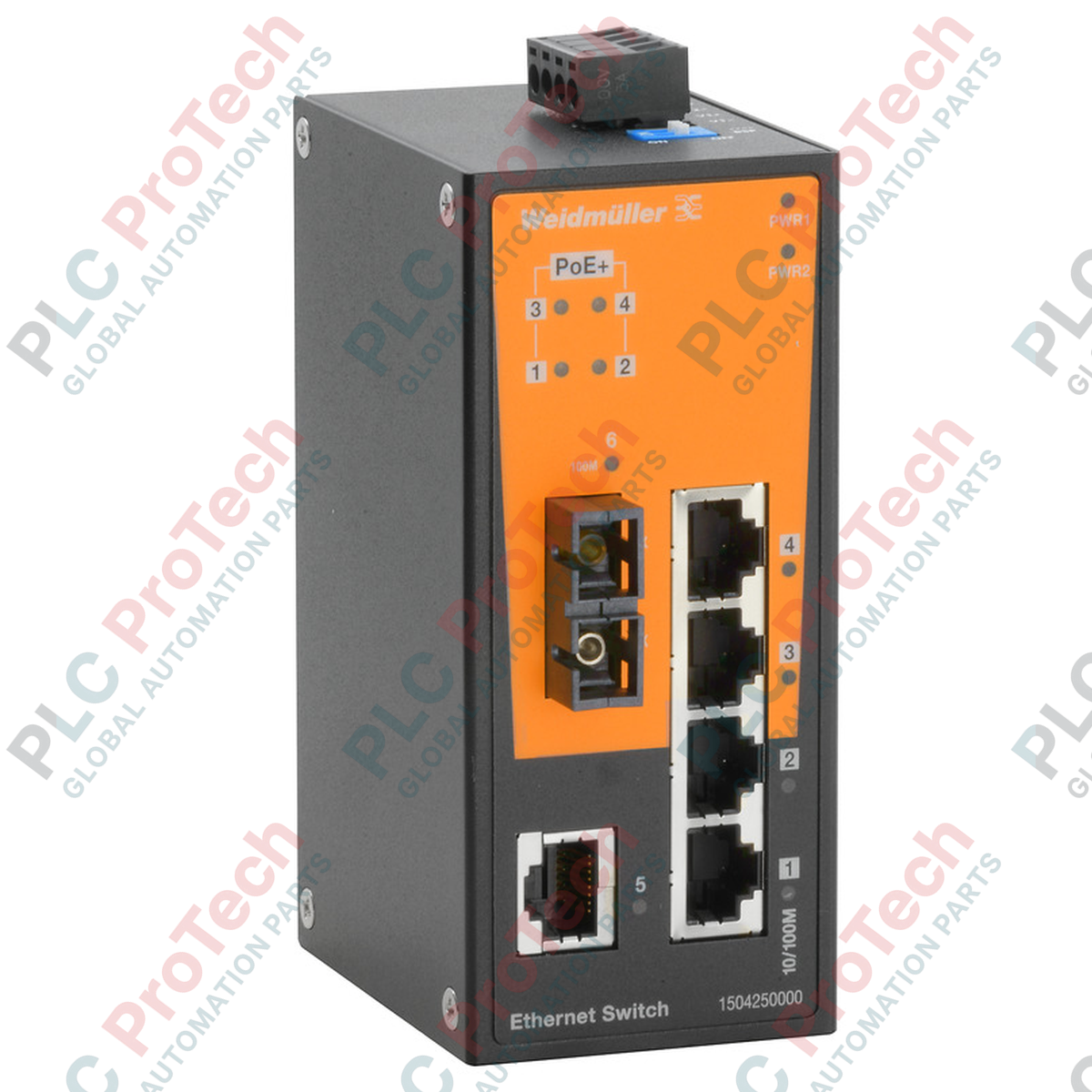

Weidmuller 1504250000 IE-SW-BL06-1TX-4POE-1SC محول إيثرنت صناعي PoE غير مُدار من Basic Line

SKU IE-SW-BL06-1TX-4POE-1SC

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Weidmuller
رقم المنتج: IE-SW-BL06-1TX-4POE-1SC
Country of origin:ألمانيا
نوع المنتج: مفاتيح إيثرنت صناعية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 50 مم × 115 مم × 70 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

يندمج محول Ethernet غير المُدار Weidmuller IE-SW-BL06-1TX-4POE-1SC بسلاسة في بنى التحكم الصناعية القاسية، ويوفر نقلًا موثوقًا للبيانات وتوصيلًا للطاقة. يتميز هذا الإصدار من العتاد، المحدد برقم الجزء 1504250000، بـ أربعة منافذ لتقنية الطاقة عبر Ethernet (PoE)، ومنفذ نحاسي واحد قياسي لشبكة Fast Ethernet، ومنفذ ألياف ضوئية واحد متعدد الأنماط بموصل SC-Duplex لدعم الاتصالات بعيدة المدى لمسافة تصل إلى 5 كم.

الميزات الرئيسية

أربعة منافذ PoE متوافقة مع IEEE 802.3af/at لتبسيط تزويد الأجهزة الميدانية بالطاقة.
منفذ ألياف متعدد الأنماط واحد بتقنية 100BaseFX وموصل SC-Duplex للوصلات الصاعدة بعيدة المدى والمحصنة ضد الضوضاء.
مداخل طاقة مزدوجة احتياطية (12/24/48 فولت تيار مستمر) لزيادة وقت تشغيل النظام إلى أقصى حد.
هيكل من الألومنيوم بتصنيف IP30، مصمم للتركيب الموفر للمساحة على قضيب DIN.
بنية تحويل بالتخزين وإعادة التوجيه مع جدول عناوين MAC بسعة 2 كيلوبايت.

التطبيقات الصناعية الثقيلة

أنظمة المراقبة والأمن الصناعي عبر IP في مصانع التصنيع.
دمج نقاط وصول WLAN في بيئات المستودعات.
شبكات عُقد نظام التحكم الموزع (DCS) في مرافق المياه ومياه الصرف الصحي.
محطات مراقبة حركة المرور والقياس عن بُعد الخارجية.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Weidmuller
رقم الجزء	1504250000
رمز الطراز	IE-SW-BL06-1TX-4POE-1SC
نوع المحول	PoE غير مُدار
إجمالي المنافذ	6
منافذ PoE	4 منافذ RJ45 (10/100BaseT(X))
منافذ نحاسية	منفذ RJ45 واحد (10/100BaseT(X))
منافذ الألياف	منفذ SC-Duplex متعدد الأنماط واحد (100BaseFX)
مسافة الإرسال	5 كم (نموذجي)
معدل الإرسال	100 ميجابت في الثانية
جهد الإدخال	12/24/48 فولت تيار مستمر (مداخل احتياطية)
تيار الاندفاع	64.56 أمبير عند 48 فولت تيار مستمر (من 0.1 إلى 1 مللي ثانية)
نوع التوصيل	كتلة طرفية واحدة قابلة للإزالة، رباعية الدبابيس
حجم جدول MAC	2 K
حجم ذاكرة التخزين المؤقت للحزم	768 كيلوبت
مادة الهيكل	الألومنيوم
فئة الحماية	IP30
درجة حرارة التشغيل	من ‎-10 درجات مئوية إلى 60 درجة مئوية
درجة حرارة التخزين	من ‎-40 درجة مئوية إلى 85 درجة مئوية
رطوبة التشغيل	من 5% إلى 95% (دون تكاثف)
الأبعاد (W × الارتفاع × العمق)	50 مم × 115 مم × 70 مم
الوزن الصافي	375 g
وزن الشحن (محسوب)	1.0 كجم

التوصيلات والواجهات

طرف التوصيل / المنفذ	الوظيفة / التعيين
الدبوس 1 (كتلة طرفية رباعية الدبابيس)	V1+ (مدخل الطاقة الأساسي)
الدبوس 2 (كتلة طرفية رباعية الدبابيس)	V1- (أرضي الطاقة الأساسي)
الدبوس 3 (كتلة طرفية رباعية الدبابيس)	V2+ (مدخل طاقة احتياطي)
الدبوس 4 (كتلة طرفية رباعية الدبابيس)	V2- (أرضي الطاقة الاحتياطية)
المنافذ من 1 إلى 4	RJ45 بسرعة 10/100BaseT(X) مع حاقن PoE
المنفذ 5	منفذ نحاسي قياسي RJ45 بسرعة 10/100BaseT(X)
المنفذ 6	منفذ ألياف SC-Duplex متعدد الأنماط بسرعة 100BaseFX

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

تعمل سلسلة IE-SW-BL06 كبديل مباشر لإعدادات سلسلة IE-SW-BL05 الأقدم عند الحاجة إلى حقن PoE عند الحافة. تأكد من أن مصادر الطاقة الحالية مصنفة لتوفير إجمالي ميزانية PoE (عادةً 15.4W لكل منفذ وفق معيار PoE القياسي) بالإضافة إلى استهلاك المحوّل الداخلي.

مشكلات التطبيق وملاحظات هندسية

عند التشغيل عند الحد الأدنى لنطاق جهد الإدخال (12V أو 24V DC)، تحقق من قدرة محوّل الرفع الداخلي على توفير جهد 48V DC المطلوب بثبات للامتثال لمعيار PoE مع الأجهزة المُشغَّلة (PDs) المتصلة. في البيئات ذات الاهتزازات العالية، تأكد من قفل مشبك سكة DIN بإحكام، ومن شد براغي كتلة التوصيل ذات 4 دبابيس بعزم 0.5 Nm لمنع انقطاع الطاقة بشكل متقطع.

نصائح التشغيل والتوصيل

استخدم دائمًا كابلات زوجية ملتوية محمية (STP) من الفئة Cat5e أو Cat6 للمنافذ النحاسية للحد من التداخل الكهرومغناطيسي (EMI) في اللوحات ذات الجهد العالي. يجب تنظيف منفذ الألياف SC-Duplex بمنظف معتمد لموصلات الألياف الضوئية قبل الإدخال لمنع توهين الإشارة خلال المسافة القصوى البالغة 5 كم.

إرشادات التركيب

تحذير بالغ الأهمية: افصل الطاقة عن جميع مصادرها قبل محاولة التركيب أو التوصيل أو الصيانة. تأكد من عزل خطوط إمداد الطاقة الاحتياطية بالكامل. قد يؤدي عدم اتباع هذه البروتوكولات إلى حدوث صدمة كهربائية أو تلف المعدات أو توقف النظام بشكل غير متوقع.

1

ثبّت المحوّل على سكة DIN قياسية TS 35، مع التأكد من أن الخطاف العلوي يمسك بالسكة أولًا، ثم اضغط إلى الأسفل حتى يستقر المزلاج في مكانه.

2

وصّل برغي التأريض الوظيفي في الهيكل المصنوع من الألومنيوم بنظام التأريض الوقائي المحلي (PE) باستخدام سلك قياس 14 AWG كحد أدنى.

3

وصّل مصادر الطاقة الاحتياطية بكتلة التوصيل القابلة للإزالة ذات 4 دبابيس، مع التحقق من القطبية الصحيحة لمدخلَي V1 وV2.

4

أدخل كتلة التوصيل في مقبس المحوّل وثبّت براغي التثبيت.

5

وصّل كابلات النحاس RJ45 وكابل الألياف الضوئية متعدد الأنماط SC-Duplex بالمنافذ الخاصة بها.

FAQ

ما الحد الأقصى لميزانية الطاقة لمنافذ PoE في هذا المحول؟

يدعم المحول معايير IEEE 802.3af لـ PoE، ويوفر ما يصل إلى 15.4 واط لكل منفذ PoE. تأكد من أن مصدر الطاقة الخارجي مصنّف لتحمل الحمل الإجمالي لجميع الأجهزة المزودة بالطاقة والمتصلة، بالإضافة إلى طاقة التشغيل الأساسية للمحول.

هل يدعم هذا المحول اتصالات الألياف أحادية النمط؟

لا، يتميز هذا الطراز المحدد (IE-SW-BL06-1TX-4POE-1SC) بجهاز إرسال واستقبال SC-Duplex مصمم حصريًا لكابلات الألياف الضوئية متعددة الأنماط، ويدعم مسافة إرسال قصوى تبلغ 5 كم.

هل يمكن للمحول أن يعمل باستخدام مدخل طاقة واحد بدلًا من المداخل الاحتياطية؟

نعم، يمكن للمحول أن يعمل بشكل طبيعي عند توصيل مصدر طاقة واحد بأي من الطرفين V1 أو V2. ومع ذلك، يوفّر استخدام كلا المدخلين تكرارًا سلسًا للطاقة لمنع التوقف في حال تعطل أحد مصادر الطاقة.

View all FAQs →
