الشركة المصنعة: Weidmuller
رقم المنتج: IE-SW-VL05MT-3TX-2SC
Country of origin:ألمانيا
نوع المنتج: مفاتيح إيثرنت صناعية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 53.6 مم × 135 مم × 105 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

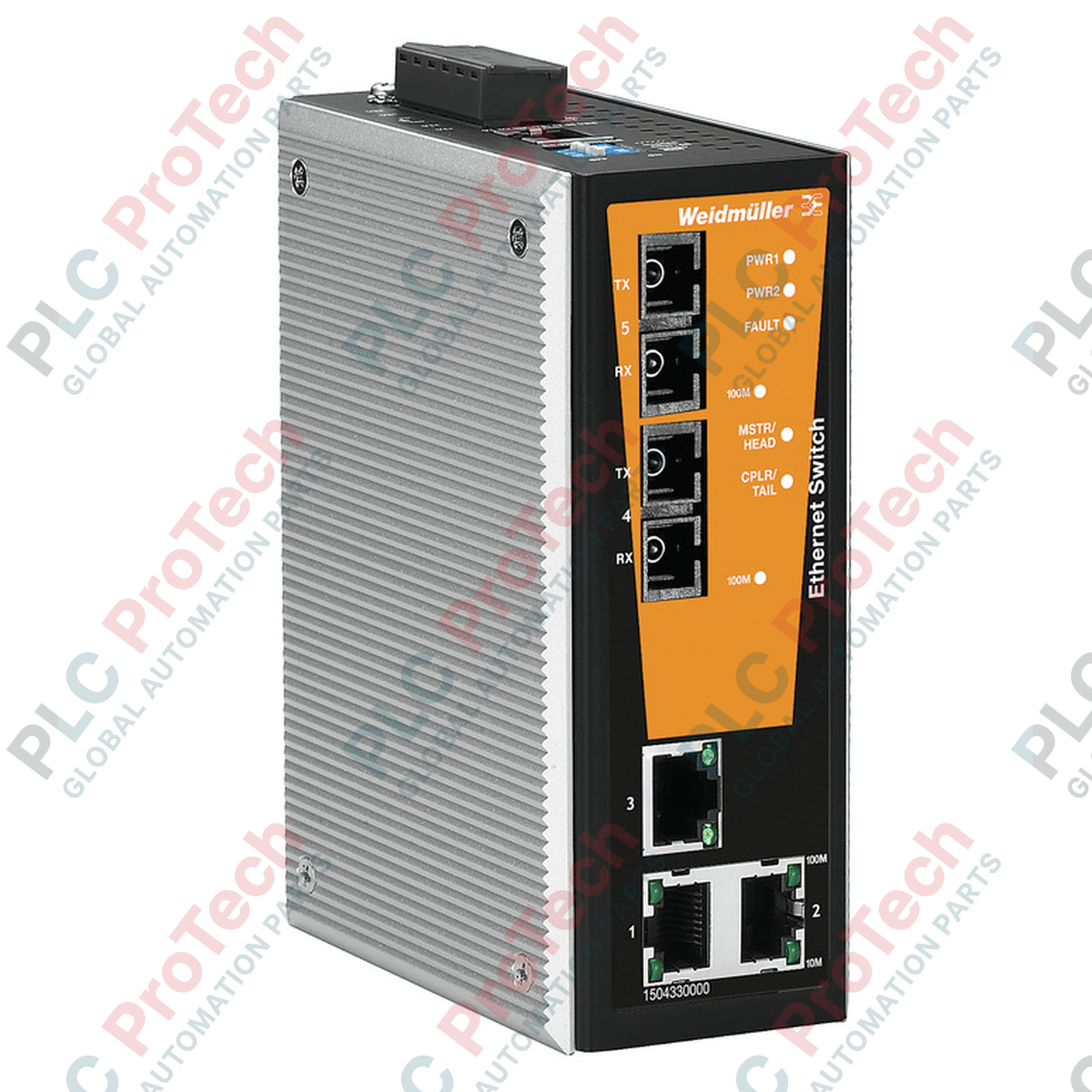

صُمم مفتاح Ethernet الصناعي Weidmuller 1504350000 IE-SW-VL05MT-3TX-2SC للحفاظ على روابط اتصال موثوقة في البيئات عالية التداخل، وهو مفتاح Ethernet صناعي مُدار من ValueLine يتميز بثلاثة منافذ RJ45 ومنفذي ألياف ضوئية متعددة الأنماط SC-Duplex. يوفر هذا الجهاز إدارة قوية للشبكة، وتكرارًا للحلقة، وإعطاء الأولوية لحركة المرور مباشرةً على مستوى الميدان، مما يجعله مثاليًا للبنية التحتية الحيوية وشبكات الأتمتة الصعبة.
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Weidmuller |
| رقم المنتج / SKU | 1504350000 |
| نوع الطراز | IE-SW-VL05MT-3TX-2SC |
| نوع المحول | مدار (ValueLine) |
| منافذ RJ45 | 3× 10/100BaseT(X)، تفاوض تلقائي، ازدواج كامل/نصف ازدواج، MDI/MDI-X تلقائي |
| منافذ الألياف | 2× 100BaseFX، متعددة الأنماط، موصل SC-Duplex |
| مسافة الإرسال | 5 كم (نموذجيًا عبر ألياف متعددة الأنماط 50/125 أو 62.5/125 ميكرومتر) |
| الطول الموجي | 1310 نانومتر |
| جهد الإدخال | 12 / 24 / 48 فولت تيار مستمر (مداخل احتياطية) |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى 75 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة المحيطة | من 5% إلى 95% (من دون تكاثف) |
| حجم جدول MAC | 2 K |
| حجم مخزن الحزم المؤقت | 1 ميجابت |
| مادة الهيكل | معدن (درجة الحماية IP30) |
| نوع التثبيت | قضيب DIN (TS 35)، تثبيت على لوحة (باستخدام مجموعة اختيارية) |
| الأبعاد (W × الارتفاع × العمق) | 53.6 مم × 135 مم × 105 مم |
| الوزن الصافي | 650 g |
| وزن الشحن (محسوب) | 1.5 كجم |
| طرف التوصيل | تعيين الإشارة | الوصف |
|---|---|---|
| الطرف 1 | V1+ | مدخل طاقة تيار مستمر 1 (موجب) |
| الطرف 2 | V1- | مدخل طاقة التيار المستمر 1 (سالب / مشترك) |
| الطرف 3 | الحالة (NC) | خرج مرحّل الأعطال (مغلق عادةً) |
| الطرف 4 | الحالة (COM) | خرج مرحّل الأعطال (مشترك) |
| الطرف 5 | V2+ | مدخل طاقة التيار المستمر 2 (موجب) |
| الطرف 6 | V2- | مدخل طاقة التيار المستمر 2 (سالب / مشترك) |
يُعد هذا المبدّل المُدار ترقية مباشرة لسلسلة IE-SW-VL05-3TX-2SC غير المُدارة، إذ يوفر تشخيصات متقدمة وبروتوكولات التكرار الحلقي (مثل Turbo Ring أو RSTP) لمنع حلقات الشبكة. عند استبدال الإصدارات الأقدم، تحقّق من أن برنامج إدارة الشبكة الحالي أو إعداد PLC يدعم SNMP القياسي أو معلمات طوبولوجيا الحلقة الخاصة بـ Weidmuller.
عند نشر منافذ SC-Duplex متعددة الأنماط لمسافات طويلة، تأكد من ألا تتجاوز ميزانية الطاقة الضوئية الإجمالية حدود التشبع الخاصة بالمستقبِل. بالنسبة إلى توصيلات الألياف قصيرة المدى (أقل من 100 متر)، لا تكون المخففات الضوئية مطلوبة عادةً، لكن نظافة الأسطح الطرفية للألياف ضرورية لمنع فقدان الحزم. تأكد من تركيب المبدّل عموديًا على سكة DIN لتسهيل التبريد بالحمل الحراري الطبيعي، ولا سيما عند التشغيل بالقرب من الحد الحراري الأعلى البالغ 75 درجة مئوية.
لضمان التوافق الكهرومغناطيسي (EMC)، وصّل طرف التأريض الوظيفي (FE) الموجود على كتلة التأريض الخاصة بسكة DIN مباشرةً بتأريض أرضي منخفض الممانعة. عند توصيل مداخل الطاقة الاحتياطية، استخدم سلكًا بمقياس يتراوح بين 12 و24 AWG. اربط براغي كتلة التوصيل بعزم قدره 0.5 نيوتن متر لمنع الوصلات المرتخية في ظروف الاهتزاز الشديد.
تحذير بالغ الأهمية
افصل الطاقة عن جميع مصادرها قبل توصيل كتلة التوصيل ذات 6 أطراف أو فصلها. لا تُدخل كابلات الألياف الضوئية أو تنزعها أثناء نشاط جهاز الإرسال والاستقبال لتجنب إصابة العين المحتملة بسبب إشعاع الليزر غير المرئي.
ثبّت المبدّل على سكة DIN TS 35، مع التأكد من تعشيق الخطاف العلوي أولًا، ثم ادفع الجزء السفلي من الوحدة حتى يُسمع صوت نقرة المزلاج المعدني عند تثبيته بإحكام.
وصّل طرف التأريض الوظيفي بنظام التأريض الوقائي المحلي باستخدام سلك قصير وسميك المقطع.
أدخل كابلات الشبكة النحاسية RJ45 وكابلات الألياف الضوئية متعددة الأنماط SC-Duplex في المنافذ المخصصة لها حتى تثبت في مكانها.
وصّل مصادر الطاقة الاحتياطية بكتلة التوصيل ذات 6 أطراف، ثم وصّل الكتلة بالمبدّل وطبّق الطاقة للتحقق من الحالة عبر مؤشرات LED الموجودة على اللوحة الأمامية.
