الشركة المصنعة: Weidmuller
رقم المنتج: IE-SW-IP67T-5M12
Country of origin:ألمانيا
نوع المنتج: مفاتيح إيثرنت صناعية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
Dimensions: 60 مم × 125 مم × 29.6 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

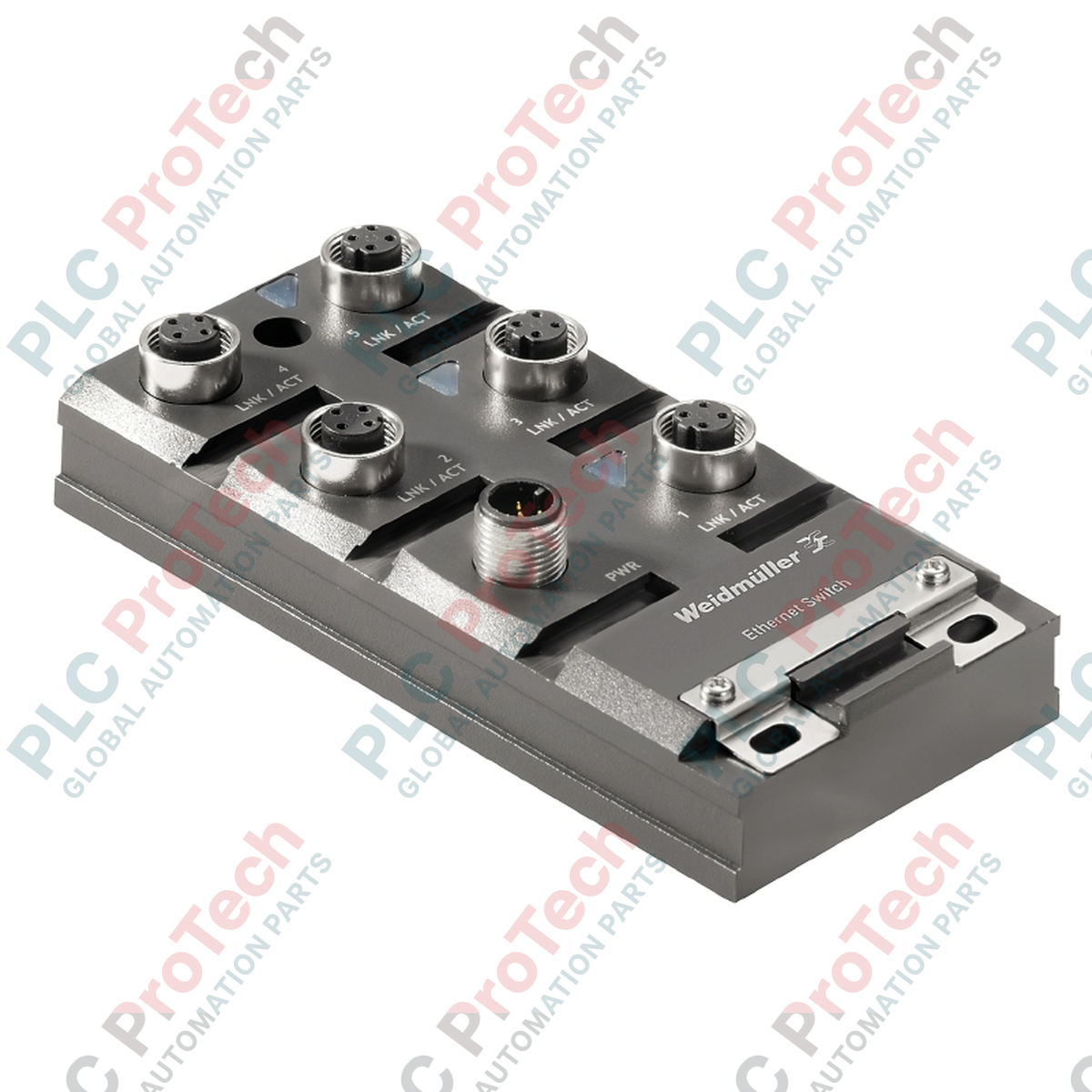

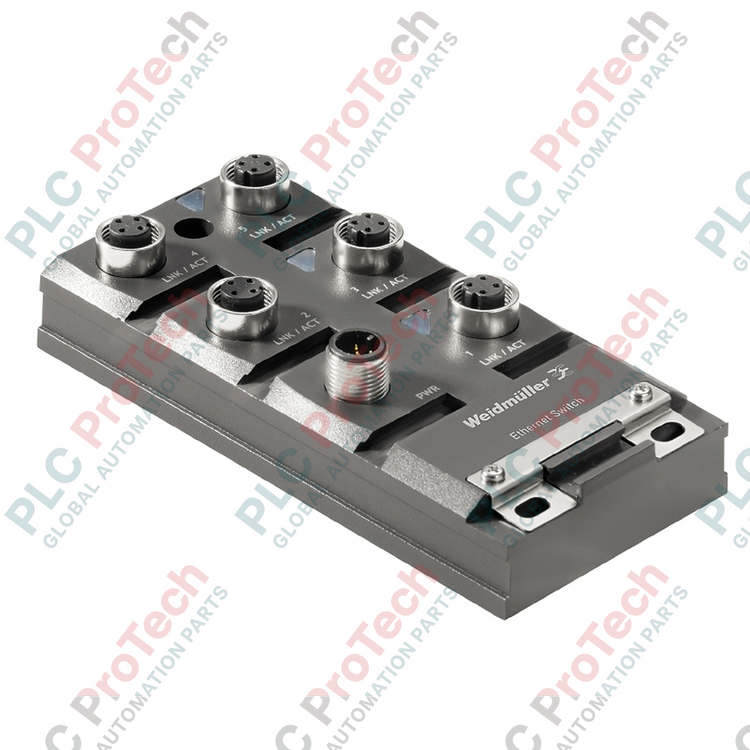

صُمم المحول Weidmuller 1504420000 غير المُدار (الطراز IE-SW-IP67T-5M12) للتركيب اللامركزي دون خزانات في البيئات القاسية، ويوفر توزيعًا موثوقًا لشبكة Fast Ethernet مباشرةً على الآلات. يتميز هذا المحول بهيكل بلاستيكي مغلف بالكامل مع تصنيف حماية من دخول العوامل IP67، مما يلغي الحاجة إلى صناديق التوصيل الواقية ويقلل من تعقيد توصيلات الأسلاك الميدانية.
| المعامل | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Weidmuller |
| رقم القطعة | 1504420000 |
| نوع الطراز | IE-SW-IP67T-5M12 |
| نوع المحول | غير مُدار |
| منافذ إيثرنت | 5 × M12 بترميز D (أنثى، 4 دبابيس) |
| موصل الطاقة | 1 × M12 بترميز A (ذكر، 5 دبابيس) |
| جهد التغذية | 24/36 فولت تيار مستمر، 24 فولت تيار متردد |
| استهلاك التيار | 0.12 أمبير |
| حماية من الحمل الزائد | 1.1 أمبير |
| الحماية من عكس القطبية | متاح |
| مادة الهيكل | بلاستيك (مغلف بالكامل) |
| درجة الحماية | IP67 |
| نوع التثبيت | التثبيت على الحائط (بواسطة البراغي) |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى 75 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية |
| رطوبة التشغيل | من 5% إلى 95% (دون تكاثف) |
| الأبعاد (W × الارتفاع × العمق) | 60 مم × 125 مم × 29.6 مم |
| الوزن الصافي | 270 g |
| وزن الشحن | 1 كجم |
| نوع الواجهة | مواصفات الموصل | تعيين الدبابيس / الوظيفة |
|---|---|---|
| منافذ Ethernet (من 1 إلى 5) | M12 أنثى، مشفّر D، 4 أطراف | الطرف 1: TD+، الطرف 2: RD+، الطرف 3: TD-، الطرف 4: RD- |
| منفذ إدخال الطاقة | M12 ذكر، مشفّر A، 5 أطراف | الطرف 1: V+، الطرف 2: V+، الطرف 3: V-، الطرف 4: V-، الطرف 5: FE (التأريض الوظيفي) |
يوفر IE-SW-IP67T-5M12 مسار ترقية مباشرًا لمحوّلات القضبان DIN الأقدم المصنّفة IP30 أو IP20 عند الانتقال إلى بنى ميدانية لامركزية من دون خزائن. تأكد من أن جميع كابلات التوصيل المقابلة صناعية ومزدوجة التدريع من الفئة Cat5e أو أعلى، ومزوّدة بموصلات M12 مصبوبة ومشفّرة D، للحفاظ على سلامة الإشارة في البيئات ذات التداخل الكهرومغناطيسي المرتفع.
رغم أن الهيكل البلاستيكي المغلّف يتمتع بمقاومة عالية للرطوبة، فإنه غير مصنّف لعمليات الغسل المستمر بالماء عالي الضغط (IP69K). في مناطق الغسل، ثبّت المحوّل في موقع محمي جزئيًا أو احمه من الرش المباشر عالي الضغط. يجب إحكام إغلاق منافذ M12 غير المستخدمة بأغطية حماية مصنّفة IP67 لمنع تسرب الرطوبة وتآكل الأطراف الداخلية.
استخدم دائمًا مفتاح عزم معايرًا لإحكام موصلات M12 بعزم 0.6 نيوتن متر الموصى به من الشركة المصنّعة. يؤدي عدم الإحكام الكافي إلى إضعاف مانع التسرب IP67، بينما قد يؤدي الإحكام المفرط إلى إتلاف القلاوظ البلاستيكية أو تشويه الحلقة المطاطية الداخلية. تأكد من توصيل الطرف 5 (FE) لموصل الطاقة بنقطة تأريض محلية منخفضة الممانعة لتقليل اقتران الضوضاء.
تحذير بالغ الأهمية
افصل جميع مصادر الطاقة قبل تثبيت المحوّل أو صيانته. قد يؤدي عدم فصل الطاقة عن النظام قبل توصيل كابلات M12 أو فصلها إلى حدوث قوس كهربائي أو تلف مكوّنات الإرسال والاستقبال الداخلية أو إصابة شخصية.
ضع المحوّل على سطح تثبيت مستوٍ وصلب. ثبّت الوحدة باستخدام فتحات التثبيت المدمجة وبراغي M4 المناسبة.
صِل سلك التأريض الوظيفي (FE) بالطرف 5 من كابل الطاقة، مع ضمان مسار منخفض المقاومة إلى تأريض الآلة.
حاذِ كابل الطاقة M12 المشفّر A ثم وصّله. أحكِمه يدويًا، ثم اربطه بعزم مقداره 0.6 نيوتن متر تمامًا.
صِل كابلات Ethernet M12 المشفّرة D بالمنافذ النشطة. أغلِق جميع المنافذ غير المستخدمة بأغطية حماية مصنّفة IP67.
