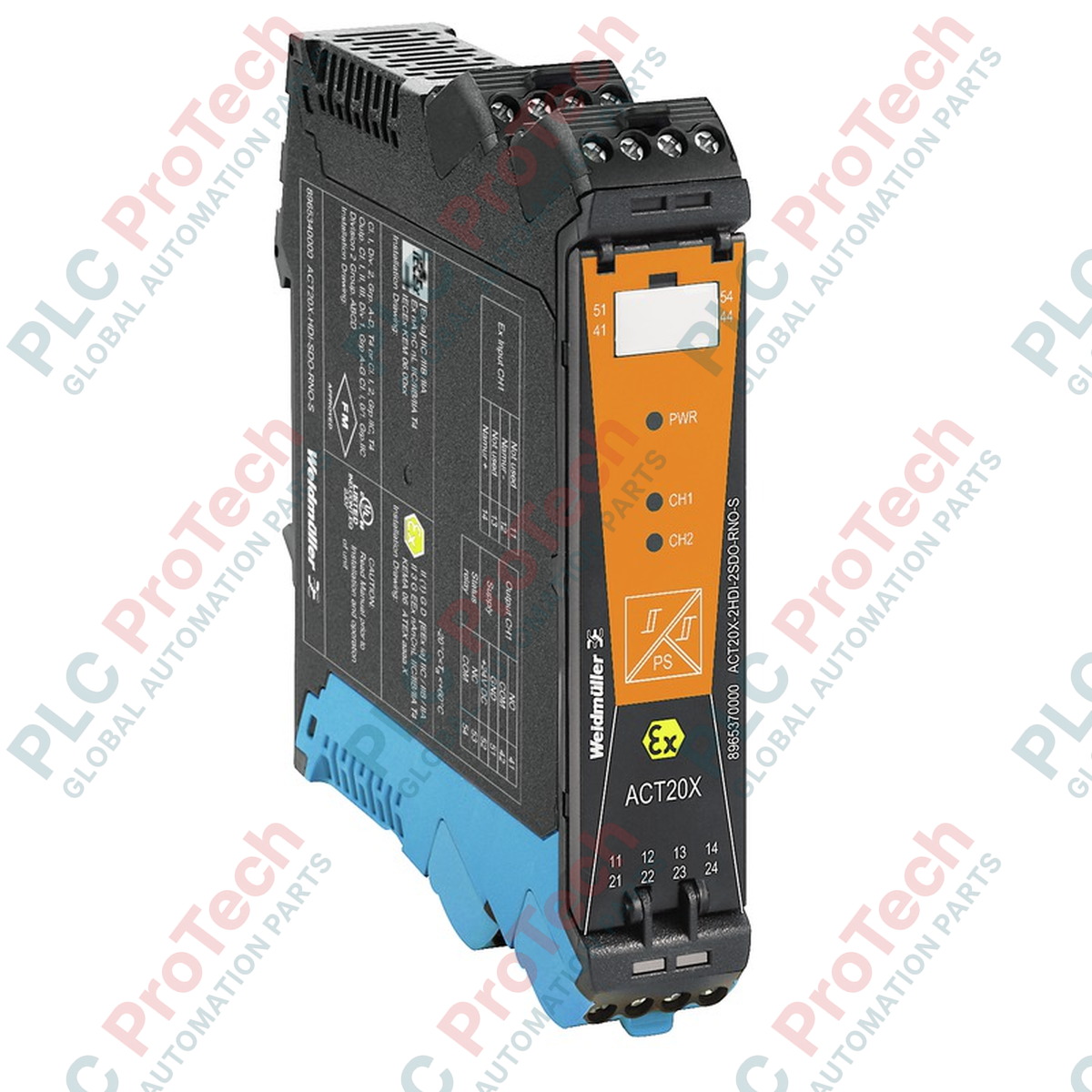

مضخم عزل بمفتاح من Weidmuller، 8965360000 ACT20X-HDI-SDO-S

Q: كيف أُعدّ اكتشاف أعطال الخط (LFD) لمفتاح ميكانيكي قياسي؟

لاستخدام ميزة LFD مع مفتاح ميكانيكي، يجب توصيل شبكة مقاومات خارجية عند نقاط تلامس المفتاح: مقاومة بقيمة 1k أوم على التوالي، ومقاومة بقيمة 10k أوم على التوازي. وبدلًا من ذلك، يمكنك تعطيل ميزة LFD بالكامل باستخدام برنامج Weidmuller FDT/DTM.

Q: ما البرنامج المطلوب لتهيئة ACT20X-HDI-SDO-S؟

تتطلب التهيئة برنامج Weidmuller WI-Manager (إطار FDT)، إلى جانب حزمة DTM الخاصة بجهاز ACT20X وكابل واجهة USB ‏CBX200.

Q: هل يمكن تركيب مضخم العزل هذا مباشرةً في المنطقة 0؟

لا، يجب تركيب الوحدة نفسها في منطقة آمنة أو المنطقة 2 (داخل حاوية واقية مناسبة). ومع ذلك، فإن دوائر دخلها معتمدة جوهريًا للاتصال المباشر بالأجهزة الموجودة في المنطقة 0 أو 1 أو 2.

SKU 8965360000

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Weidmuller
رقم المنتج: 8965360000
Country of origin:ألمانيا
نوع المنتج: مضخمات عزل بمفاتيح
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 117.2 مم x 22.5 مم x 113.6 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

تتطلب معالجة الإشارات الرقمية من المناطق الخطرة عزلًا جلفانيًا متينًا، وهو ما يوفره Weidmuller 8965360000 ACT20X-HDI-SDO-S بوصفه مضخم عزل عالي الأداء ثنائي القناة. ينقل هذا الجهاز حالات التبديل بأمان من مستشعرات NAMUR أو نقاط التلامس الميكانيكية الموجودة في المناطق الخطرة 0 أو 1 أو 2 إلى نظام التحكم في المنطقة الآمنة، مع توفير فصل كهربائي كامل وتكييف للإشارة في هيكل مدمج.

الميزات الرئيسية

دخلان آمنان جوهريًا ثنائيّا القناة لمستشعرات NAMUR أو نقاط التلامس الميكانيكية الجافة.
عزل جلفاني رباعي الاتجاهات بين الدخل والخرج ومصدر الطاقة وخرج الحالة.
كشف مدمج لأعطال الخط (LFD) للمراقبة المستمرة لانقطاع الأسلاك وقصر الدائرة.
معلمات قابلة للتهيئة برمجيًا باستخدام FDT/DTM لضبط التطبيقات وتشخيصها حسب الاحتياج.
مخارج مرحل (ملامس تحويل واحد لكل قناة) لتبديل الأحمال بصورة موثوقة.
هيكل مدمج بعرض 22.5 مم للتركيب على سكة DIN لتحسين استغلال مساحة الخزانة.

التطبيقات

عزل الإشارات آمن جوهريًا في مصانع معالجة المواد الكيميائية والبتروكيميائية.
أنظمة مراقبة خطوط أنابيب النفط والغاز التي تتطلب نشر مستشعرات في المنطقة 0/1.
أنظمة القياس عن بُعد والتحكم بالمضخات في منشآت معالجة المياه ومياه الصرف.
التغذية الراجعة لوضع صمام المنطقة الخطرة ودمج مفتاح الحد.

المواصفات الفنية

المعلمة	القيمة
الشركة المصنّعة	Weidmuller
رقم الصنف	8965360000
الطراز	ACT20X-HDI-SDO-S
عدد القنوات	2
نوع الدخل	مستشعر NAMUR (DIN EN 60947-5-6) أو مفتاح ميكانيكي
نوع الخرج	مرحل (ملامس تحويل واحد لكل قناة)
جهد التبديل الاسمي	250 فولت تيار متردد / 30 فولت تيار مستمر
جهد التغذية	19.2 إلى 31.2 فولت تيار مستمر
استهلاك الطاقة	<= 1.1 واط
جهد العزل	2.6 كيلو فولت تيار متردد (الدخل / الخرج / الطاقة)
تقنية التوصيل	توصيل لولبي
نطاق التثبيت	0.5 إلى 2.5 مم2
تصنيف القابلية للاشتعال	UL 94 V-0
درجة الحماية	IP20
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
الأبعاد (الارتفاع x العرض x العمق)	117.2 مم x 22.5 مم x 113.6 مم
الوزن الصافي	0.170 كجم

التوصيلات والواجهات

طرف التوصيل	تعيين الوظيفة / الدائرة
11 / 12	دخل القناة 1 (مستشعر NAMUR / مفتاح ميكانيكي)
21 / 22	دخل القناة 2 (مستشعر NAMUR / مفتاح ميكانيكي)
51 / 52 / 53	خرج مرحل القناة 1 (NC / COM / NO)
61 / 62 / 63	خرج مرحل القناة 2 (NC / COM / NO)
91 / 92	مصدر الطاقة (من 19.2 إلى 31.2 فولت تيار مستمر: + / -)

الطرز البديلة والتوافق

يُعد ACT20X-HDI-SDO-S جزءًا من عائلة محوّلات الإشارة المتميزة ACT20X من Weidmuller. ويعمل بديلًا مباشرًا أو مسار ترقية لوحدات ACT20 القديمة. عند الترحيل من الأنظمة الأقدم، تحقّق من تحديث ملفات التهيئة في إطار FDT/DTM لتتوافق مع إصدار البرنامج الثابت المحدد للوحدة 8965360000.

مشكلات التطبيق وملاحظات هندسية

عند استخدام مفاتيح ميكانيكية قياسية بدلًا من مستشعرات NAMUR، يجب تهيئة دائرة كشف أعطال الخط (LFD) بشكل صحيح. إذا تم تمكين LFD من دون مقاومات خارجية، فستفسّر الوحدة المفتاح المفتوح على أنه انقطاع في السلك والمفتاح المغلق على أنه دائرة قصر. لتجنب التشخيصات الخاطئة، عطّل LFD عبر برنامج DTM أو وصّل شبكة مقاومات (عادةً 1k Ohm على التوالي و10k Ohm على التوازي) مباشرةً عند نقاط تلامس المفتاح.

نصائح بدء التشغيل والتوصيل

تُجرى التهيئة باستخدام برنامج Weidmuller WI-Manager عبر مقبس الخدمة الموجود على اللوحة الأمامية. تأكد من استخدام كابل واجهة USB ‏CBX200 للتوصيل. عند توصيل الأسلاك الميدانية، حافظ على فصل مادي لا يقل عن 50 مم بين الأطراف الزرقاء الآمنة جوهريًا (Ex i) الموجودة على الجانب الأيسر والأطراف غير الآمنة جوهريًا الموجودة على الجانب الأيمن، للامتثال للمعايير الدولية لتركيب المعدات في المناطق الخطرة.

إرشادات التركيب

تحذير بالغ الأهمية

افصل التغذية عن جميع مصادر الطاقة قبل تركيب الجهاز أو توصيله أو تهيئته. قد يؤدي عدم عزل الطاقة إلى حدوث صدمة كهربائية أو تولّد شرر في المناطق الخطرة، مما يعرّض سلامة الحماية من الانفجار للخطر.

1

ثبّت الوحدة عموديًا على سكة DIN قياسية TS 35، مع ضمان تلامس نابض التأريض المعدني الموجود في الخلف بإحكام مع السكة.

2

وصّل مستشعرات المجال الآمنة جوهريًا بالأطراف الزرقاء (11/12 و21/22)، مع ضمان توجيه الكابلات بعيدًا عن خطوط الطاقة.

3

وصّل مخارج المرحّل ومصدر الطاقة 24 V DC بالأطراف السوداء الموجودة على الجانب المقابل من الوحدة.

4

وصّل واجهة الإعداد لضبط منطق الإدخال/الإخراج المطلوب ومعلمات LFD باستخدام برنامج FDT/DTM قبل بدء التشغيل.

FAQ

كيف أُعدّ اكتشاف أعطال الخط (LFD) لمفتاح ميكانيكي قياسي؟

لاستخدام ميزة LFD مع مفتاح ميكانيكي، يجب توصيل شبكة مقاومات خارجية عند نقاط تلامس المفتاح: مقاومة بقيمة 1k أوم على التوالي، ومقاومة بقيمة 10k أوم على التوازي. وبدلًا من ذلك، يمكنك تعطيل ميزة LFD بالكامل باستخدام برنامج Weidmuller FDT/DTM.

ما البرنامج المطلوب لتهيئة ACT20X-HDI-SDO-S؟

تتطلب التهيئة برنامج Weidmuller WI-Manager (إطار FDT)، إلى جانب حزمة DTM الخاصة بجهاز ACT20X وكابل واجهة USB ‏CBX200.

هل يمكن تركيب مضخم العزل هذا مباشرةً في المنطقة 0؟

لا، يجب تركيب الوحدة نفسها في منطقة آمنة أو المنطقة 2 (داخل حاوية واقية مناسبة). ومع ذلك، فإن دوائر دخلها معتمدة جوهريًا للاتصال المباشر بالأجهزة الموجودة في المنطقة 0 أو 1 أو 2.
