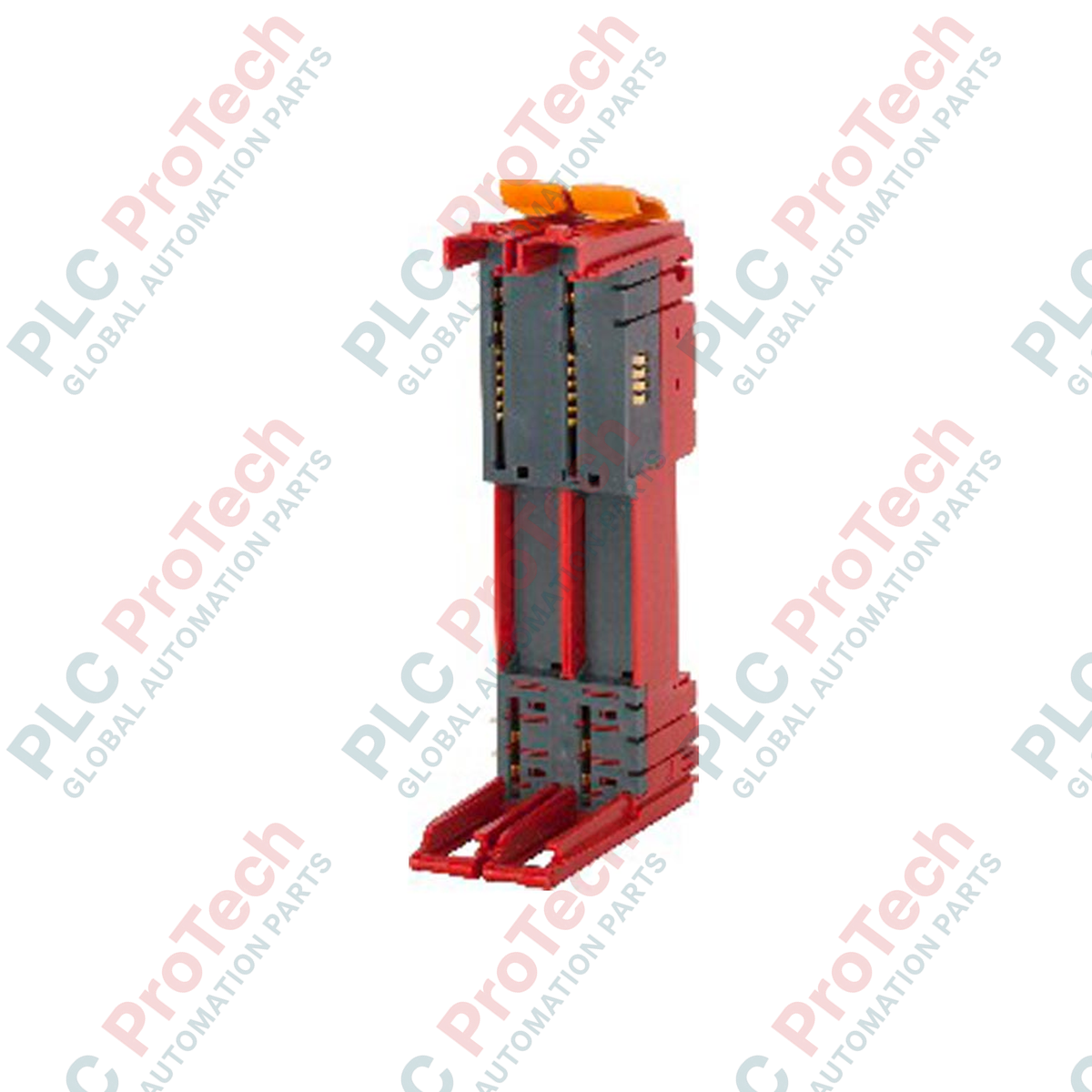

وحدة ناقل الحافلة الخلفية سلسلة X20BM32 من B&R X20

نظرة عامة على المنتج

يُعد X20BM32 (X20BM32) مكونًا أساسيًا في اللوحة الخلفية لنظام B&R X20، حيث يعمل كأساس ميكانيكي وكهربائي لوحدات الإدخال/الإخراج. يسهّل هذا الوحدة الناقلة توزيع كل من اتصال K-bus الداخلي وتغذية طاقة الإدخال/الإخراج 24 فولت تيار مستمر عبر سكة التوصيل الطرفية. من خلال توفير واجهة متينة لإلكترونيات X20، يتيح X20BM32 إمكانية التبديل الساخن للوحدات النمطية، مما يسمح للمهندسين باستبدال الوحدات الإلكترونية دون التأثير على الأسلاك الميدانية الدائمة. تم تصميمه لبيئات عالية التوفر مثل تجميع السيارات وإدارة الطاقة المتجددة، ويدعم حمل تلامس عالي يصل إلى 10 أمبير، مما يضمن توزيع طاقة كافٍ لعدة وحدات رقمية أو تماثلية في جزء واحد.

التكوين الفني

تم تصميم X20BM32 لتحقيق أقصى قدر من مرونة التركيب، حيث يدعم كلًا من التثبيت الأفقي والعمودي دون التأثير على السلامة الكهربائية. يتميز ببنية ناقل داخلية سلبية مع استهلاك طاقة ضئيل يبلغ 0.13 واط فقط، مما يضمن تخصيص معظم طاقة النظام لمعالجة المنطق والمشغلات الميدانية. يتضمن تصميم الوحدة ناقل طاقة 24 فولت تيار مستمر خاص مع حمل تلامس مسموح به 10 أمبير، وهو أمر ضروري لتكوينات الإدخال/الإخراج عالية الكثافة. علاوة على ذلك، تم تصميم الوحدة للنشر العالمي، مع إرشادات تخفيض حراري محددة للتركيبات على ارتفاعات عالية فوق 2000 متر لضمان الموثوقية طويلة الأمد في ظروف جوية متغيرة.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يوفر X20BM32 إنهاءً كهربائيًا لناقل X20؟

لا. يُعد X20BM32 وحدة ناقل تمرير تسهل الاتصال بين الوحدات. يتم عادةً إنهاء ناقل X20 بواسطة وحدة تحكم الناقل أو وحدات X20PS (مزود الطاقة) وX20BT (إنهاء الناقل) المتخصصة حسب طوبولوجيا الشبكة.

هل يمكنني استبدال وحدة الإدخال/الإخراج بينما لا يزال X20BM32 موصولًا بالطاقة؟

نعم. من المزايا الرئيسية لـ X20BM32 أنه يسمح بالتبديل الساخن لوحدات الإدخال/الإخراج الإلكترونية. نظرًا لأن الأسلاك الميدانية متصلة بكتلة المحطات على وحدة الناقل، يمكن إزالة واستبدال الوحدة الإلكترونية دون فصل الأسلاك أو إيقاف تشغيل المحطة بأكملها.

لماذا هناك متطلبات لتخفيض درجة الحرارة عند الاستخدام على ارتفاعات عالية؟

عند الارتفاعات التي تزيد عن 2000 متر، يقل كثافة الهواء، مما يقلل من كفاءة التبريد بالحمل. لمنع حدوث نقاط ساخنة داخلية على ناقل الطاقة 10 أمبير، يجب تقليل درجة حرارة التشغيل المحيطة بمقدار 0.5 درجة مئوية لكل 100 متر ارتفاع.

دليل الهندسة والتركيب

• محاذاة سكة DIN: عند تركيب X20BM32 على سكة DIN، تأكد من أن أذرع القفل الجانبية متشابكة بالكامل مع وحدة الناقل المجاورة. يمكن أن يؤدي وجود فجوة صغيرة تصل إلى 0.5 مم إلى حدوث أخطاء متقطعة في اتصال K-bus أو مقاومة عالية على تلامسات طاقة 10 أمبير، مما قد يسبب إعادة تعيين النظام.

• تخطيط جزء الطاقة: نظرًا لأن الوحدة مصنفة لتحمل حمل تلامس 10 أمبير، يجب دائمًا حساب إجمالي التيار المستهلك لجميع وحدات الإدخال/الإخراج في الجزء. إذا تجاوز الحمل التراكمي 10 أمبير، يجب إدخال وحدة X20PS (مزود الطاقة) لبدء جزء طاقة جديد ومنع تحميل زائد على قضبان الناقل الداخلية لـ X20BM32.

• الحماية البيئية: على الرغم من أن الوحدة مصنفة IP20، يجب تركيبها دائمًا في خزانة تحكم نظيفة وجافة. في البيئات التي تحتوي على غبار موصل أو رطوبة عالية، تأكد من أن الخزانة محكمة الإغلاق ومزودة بمرشحات، حيث أن التلامسات المكشوفة للناقل على جانب X20BM32 حساسة للتلوث الذي قد يسبب دوائر قصر بين خطوط 24 فولت تيار مستمر وK-bus.
