الشركة المصنعة: Yokogawa
رقم المنتج: NFCP501-W05
Country of origin:اليابان
نوع المنتج: وحدات CPU
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 65.8 x 130 x 149.3 mm (W x H x D)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

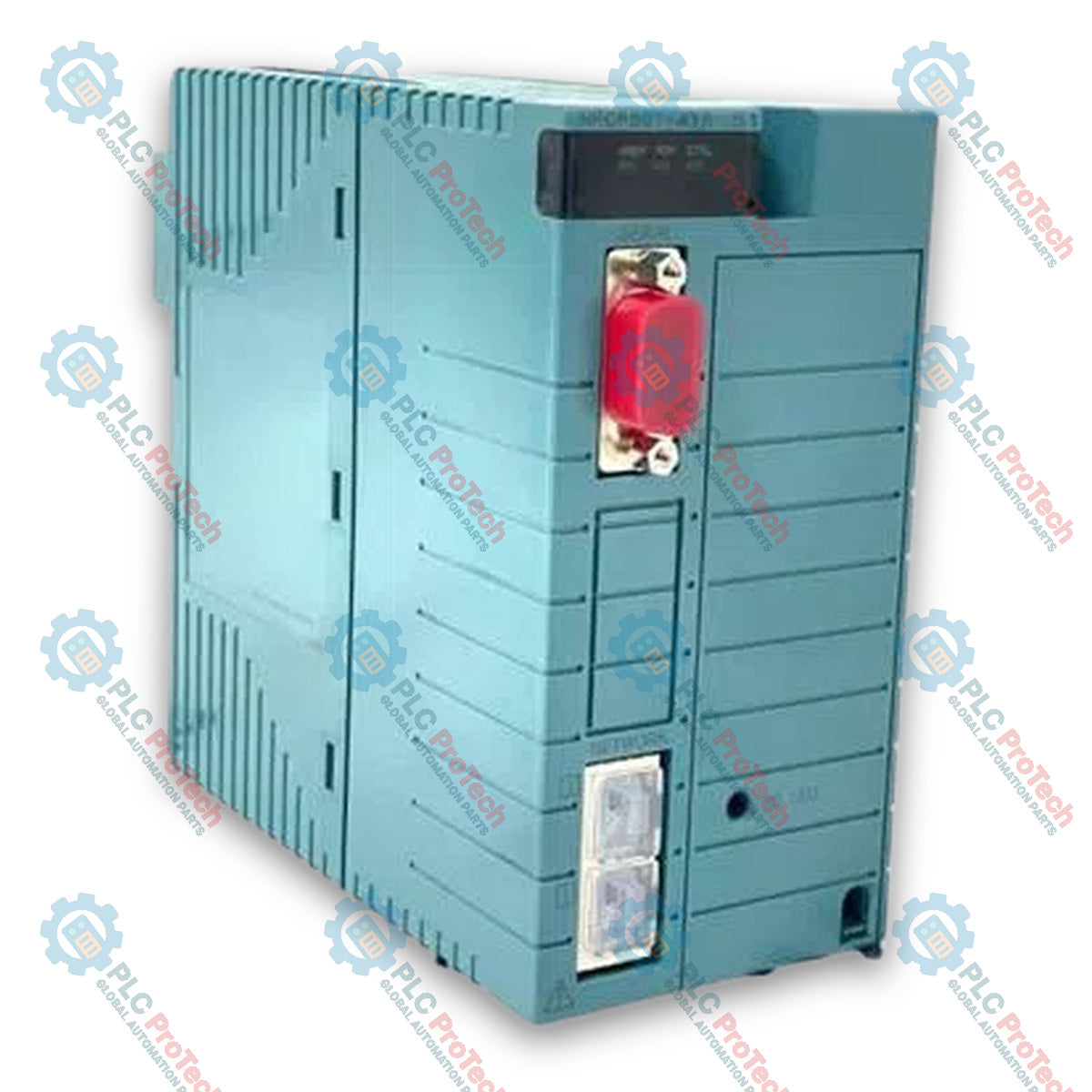

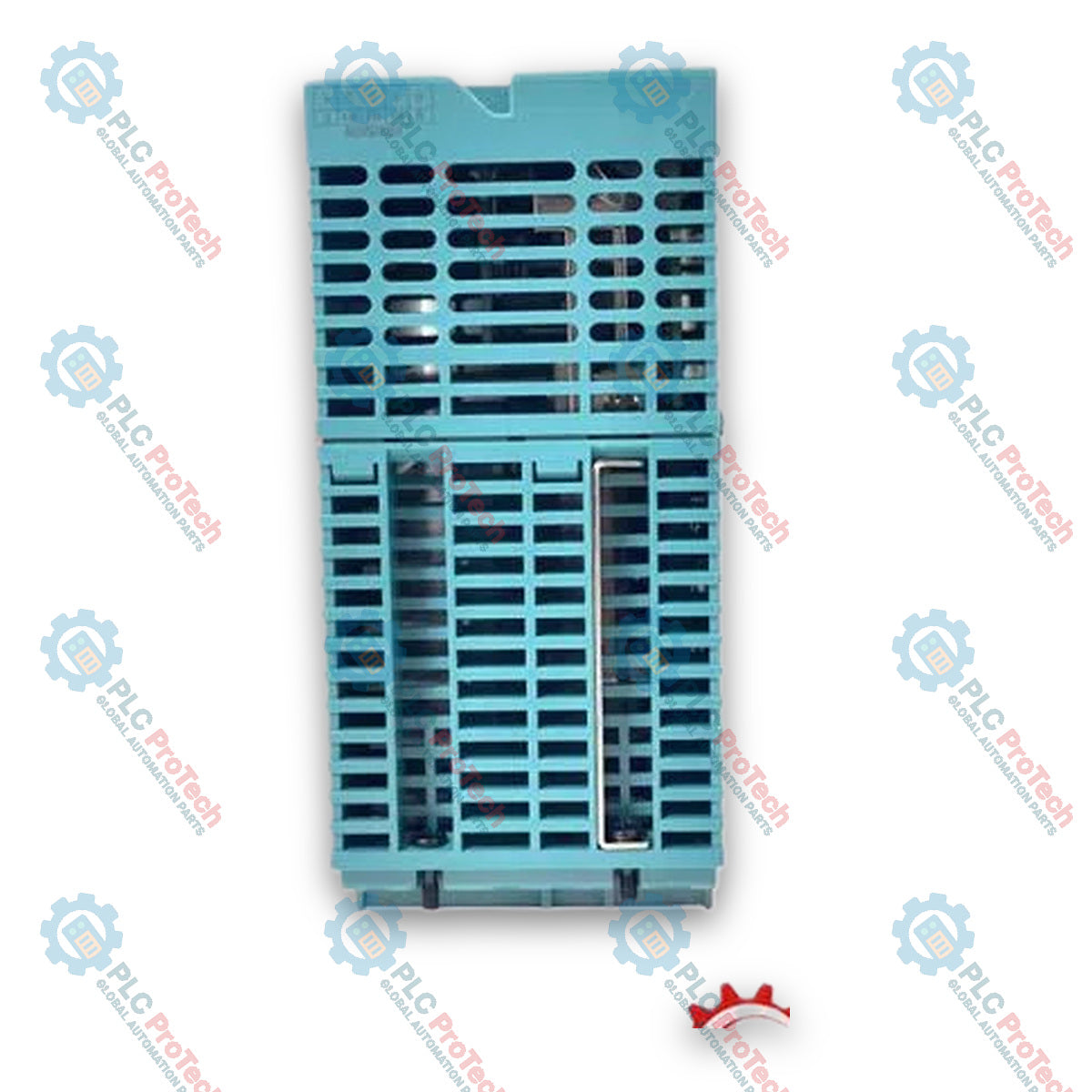

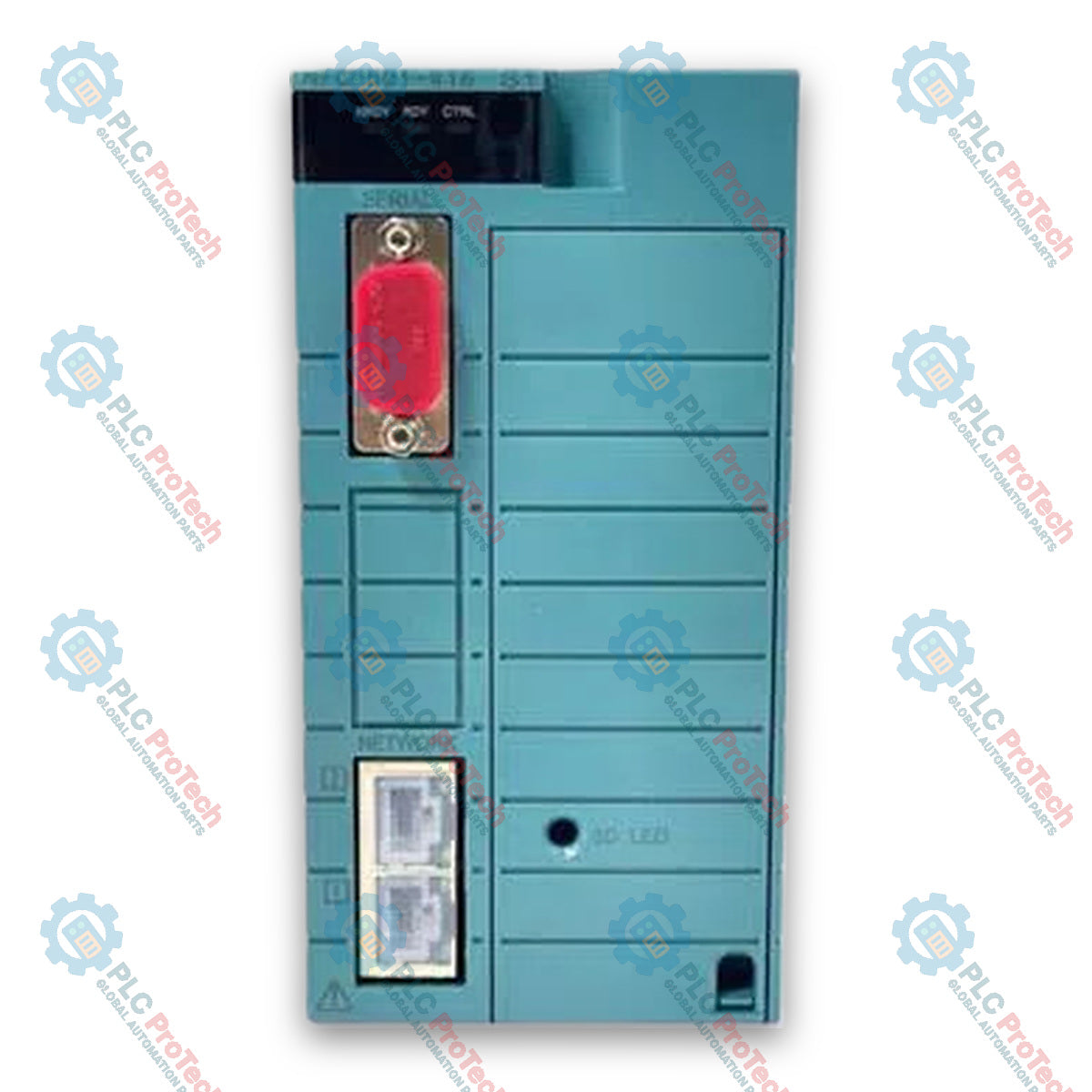

إن Yokogawa NFCP501-W05 هو وحدة معالجة مركزية مصممة للتحكم في العمليات عالي الموثوقية ولأتمتة الحقول المستقلة. تعمل هذه الوحدة بمعالج Intel Atom E3815 بسرعة 1.46 جيجاهرتز، وتشكّل نواة المعالجة الأساسية لوحدة التحكم STARDOM FCN-500. تتميز الوحدة بذاكرة نظام بسعة 256 ميجابايت مع تقنية ECC، وذاكرة RAM ثابتة بسعة 2 ميجابايت مدعومة ببطارية، وذاكرة فلاش مدمجة بسعة 1 جيجابايت، وفتحة SDHC تدعم بطاقات بسعات تتراوح من 4 جيجابايت إلى 32 جيجابايت. وتتضمن منفذي إيثرنت باستخدام موصلات معيارية من نوع RJ45 (بسرعات 10/100/1000 ميجابت في الثانية) لاتصالات شبكة التحكم، ومنفذًا تسلسليًا غير متزامنًا واحدًا من نوع RS-232-C، وواجهة ناقل SB داخلية. وبفضل تشغيلها على نظام آني، تدعم NFCP501-W05 محافظ تطبيقات الوظائف الموسعة، والتكرار بوحدتي معالجة مركزية، والتبريد بالهواء الطبيعي دون مروحة داخلية.
| الطراز | رموز اللاحقة | الوصف |
|---|---|---|
| NFCP501 | وحدة معالجة مركزية لـ FCN (مع منفذي Ethernet) | |
| -W | مع وظائف موسّعة | |
| 0 | النوع القياسي | |
| 5 | النوع الأساسي من دون حماية من الانفجار |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Yokogawa |
| الطراز | NFCP501-W05 |
| المعالج | Atom E3815 1.46 جيجاهرتز |
| الذاكرة الرئيسية | 256 ميجابايت مع ECC |
| ذاكرة RAM ثابتة | 2 ميجابايت مع ECC، مدعومة ببطارية |
| الذاكرة الثانوية | ذاكرة فلاش مدمجة بسعة 1 جيجابايت |
| الوسائط الخارجية | فتحة واحدة لبطاقة SD: SDHC (من 4 إلى 32 جيجابايت) الفئة 10 |
| المنفذ التسلسلي | منفذ RS-232-C واحد: D-sub ذو 9 دبابيس، ذكر |
| معدل نقل البيانات التسلسلي | 0.3 أو 1.2 أو 2.4 أو 4.8 أو 9.6 أو 14.4 أو 19.2 أو 28.8 أو 38.4 أو 57.6 أو 115.2 كيلوبت في الثانية |
| منافذ Ethernet | منفذا Ethernet (مقابس RJ45 المعيارية) |
| معدل نقل Ethernet | 1000 و100 و10 ميجابت في الثانية (1000BASE-T و100BASE-TX و10BASE-T) |
| الناقل الداخلي | ناقل SB (مزدوج) |
| ميزات RAS | مؤقت المراقبة، ومراقب درجة الحرارة، وغير ذلك |
| البطارية | بطارية ليثيوم من فلوريد الغرافيت بسعة 1000 mAh |
| جهد الإمداد | 5 V DC +/-5% |
| استهلاك التيار | بحد أقصى 1200 mA |
| تهيئة مزدوجة | ممكن |
| الفتحات المشغولة | فتحتان |
| درجة حرارة التشغيل المحيطة | من 0 إلى 55 درجة مئوية |
| درجة حرارة التخزين المحيطة | -40 إلى 85 درجة مئوية |
| رطوبة البيئة المحيطة | من 5 إلى 95% رطوبة نسبية (من دون تكاثف) |
| فئة الحماية | IP20 |
| التبريد | تبريد بالهواء الطبيعي |
| الوزن | 0.9 كجم |
| الأبعاد (العرض × الارتفاع × العمق) | 65.8 × 130 × 149.3 مم |
| دبوس الموصل | الوظيفة |
|---|---|
| 1 | CD (اكتشاف موجة حاملة لاستقبال قناة البيانات) |
| 2 | RD (بيانات الاستقبال) |
| 3 | SD (بيانات الإرسال) |
| 4 | ER (جاهزية طرف البيانات) |
| 5 | SG (أرضي الإشارة) |
| 6 | DR (جاهزية مجموعة البيانات) |
| 7 | RS (طلب الإرسال) |
| 8 | CS (تمكين الإرسال) |
| 9 | غير مستخدم |
