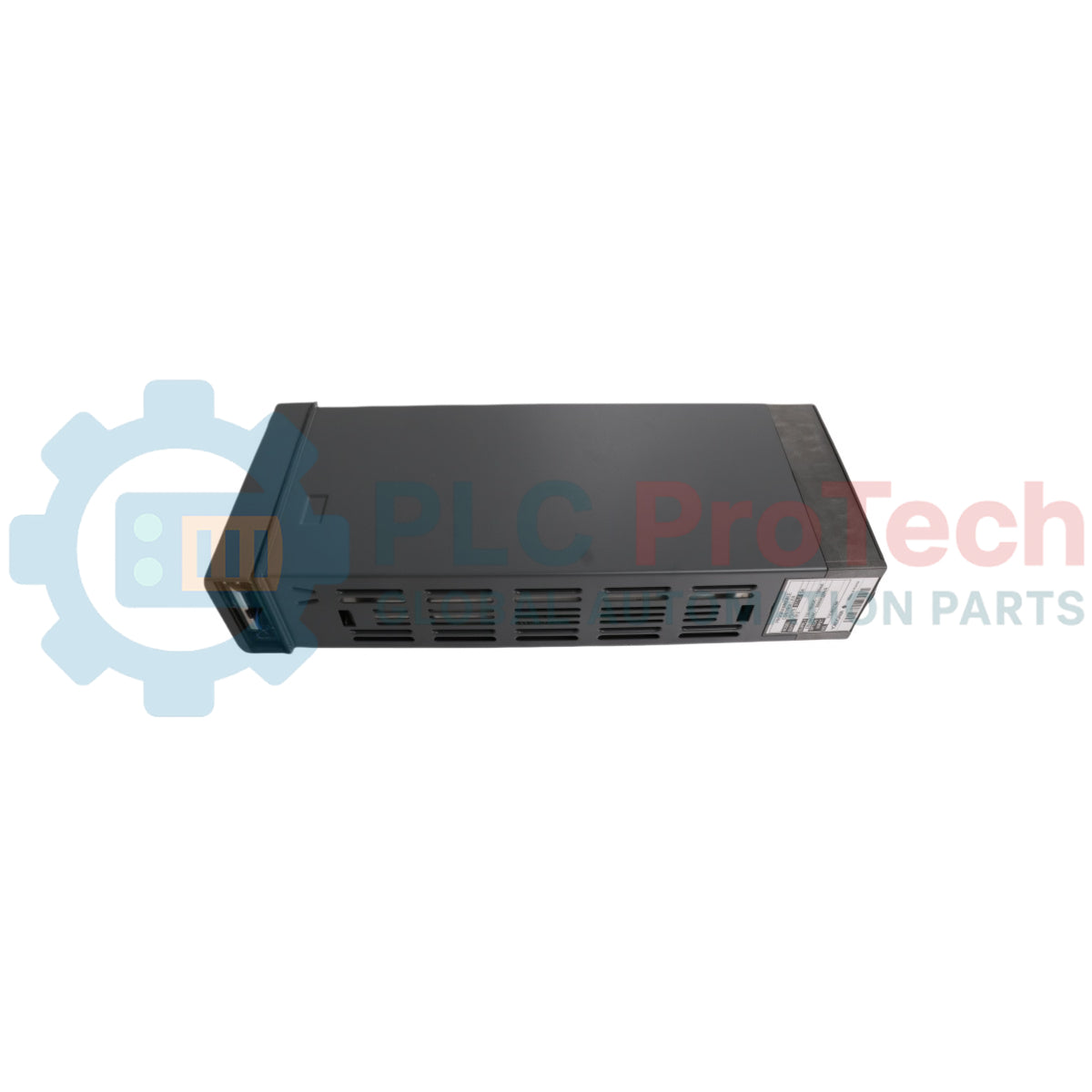

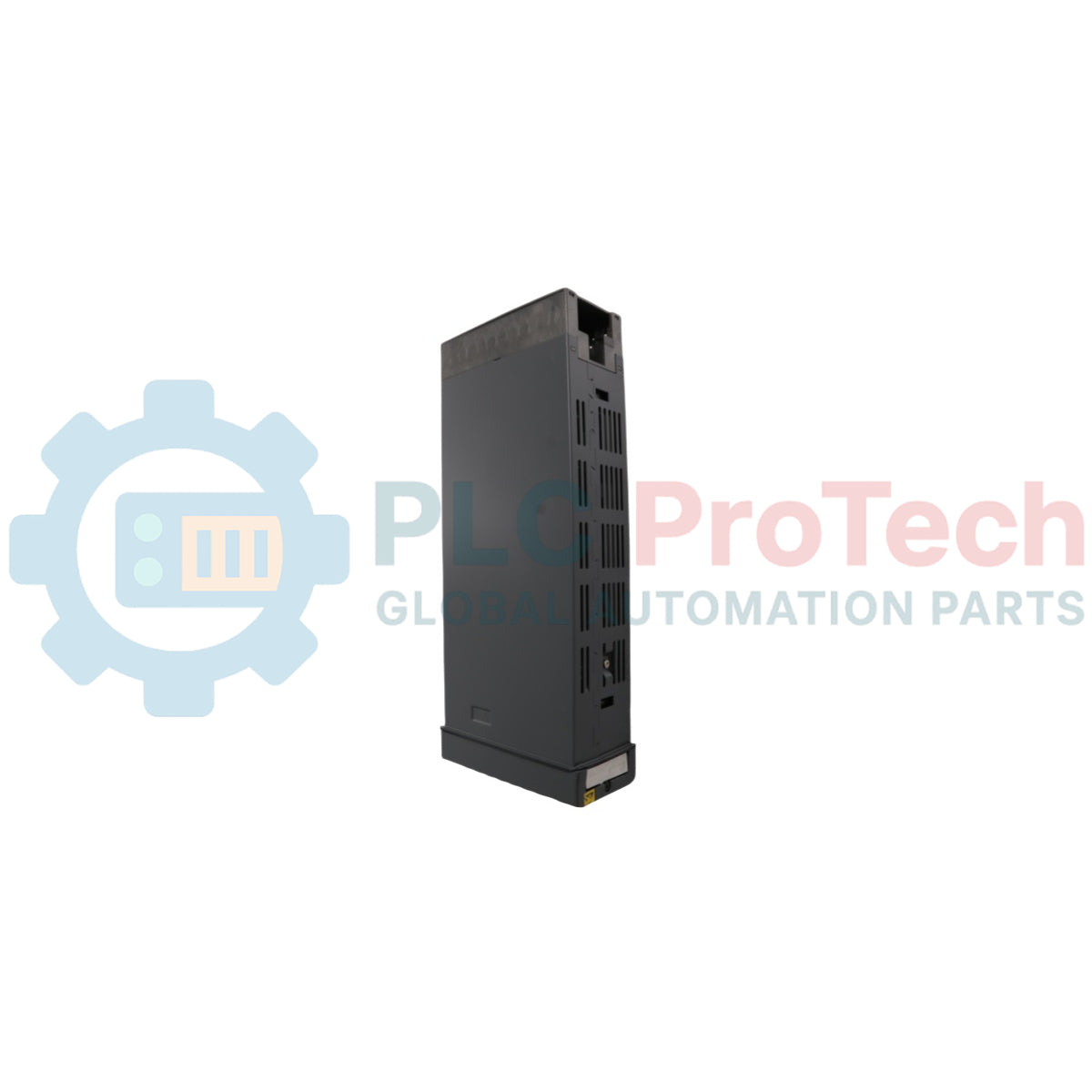

وحدة تحكم قابلة للبرمجة أحادية الحلقة من سلسلة Yokogawa YS100، الطراز YS170-012 S4

نظرة عامة على المنتج

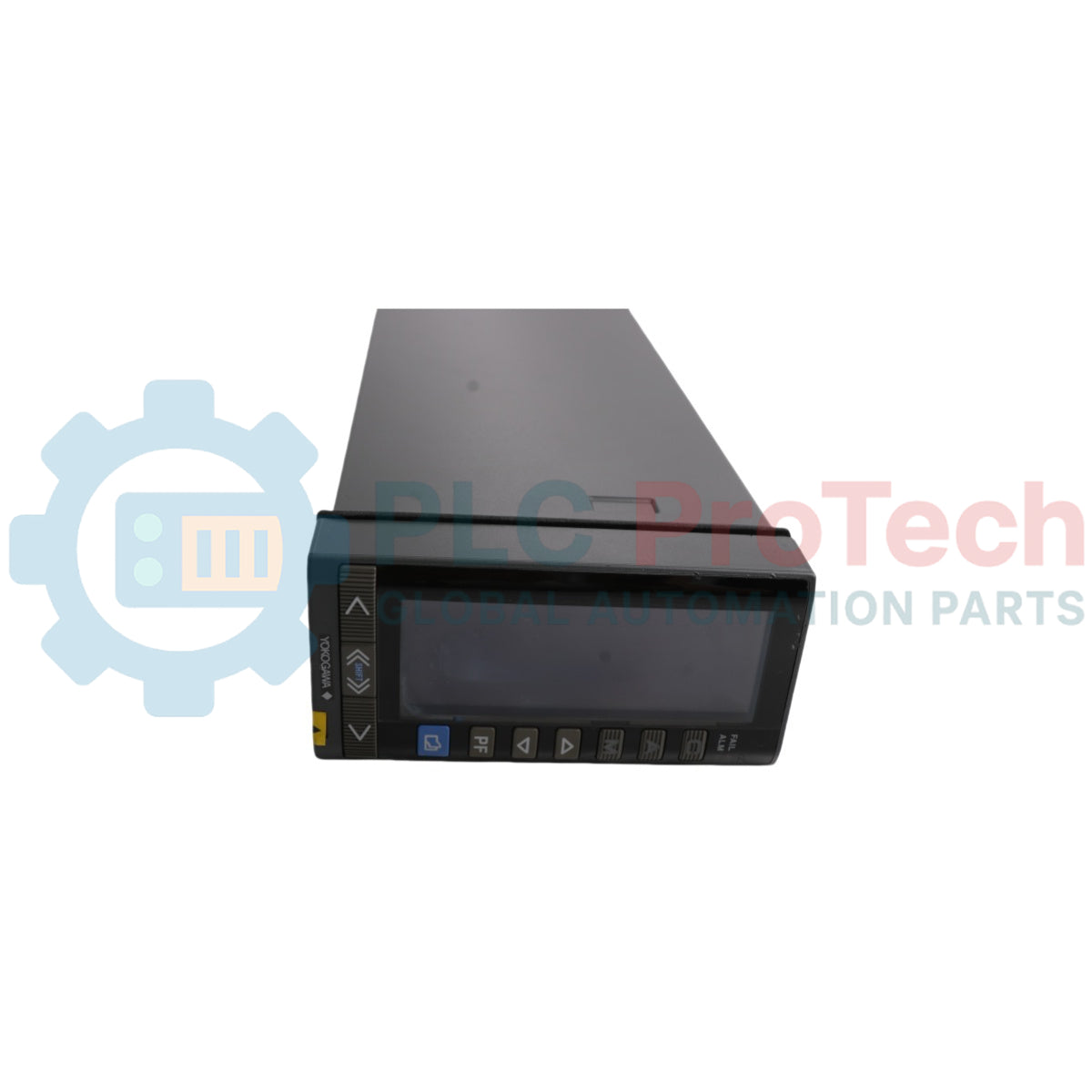

إن  YS170-012 S4 (YS170) هو متحكم أحادي الحلقة قابل للبرمجة وعالي الأداء من سلسلة YS100، صُمم للتحكم المتقدم في العمليات ضمن البيئات الصناعية الصعبة. توفر هذه الوحدة مجموعة مرنة من وظائف التحكم، بما في ذلك أوضاع PID الأحادي، والتحكم التتابعي، والاختيار التلقائي، إضافةً إلى إمكانية إدارة حلقتين مستقلتين. وبفضل شاشة LCD نقطية مضاءة من الخلف وغير عاكسة، يوفر  YS170 مخططات شريطية وشاشات أبجدية رقمية واضحة للمراقبة الفورية للقيم PV وSV وMV. ويُستخدم على نطاق واسع في معالجة المواد الكيميائية، ومعالجة المياه، وأنظمة إدارة الحرارة التي تتطلب تنظيمًا دقيقًا وحسابات مخصصة. وبفضل احتوائه على 36 نوعًا من الحسابات وما يصل إلى 400 خطوة برنامجية، تقلل الوحدة بدرجة كبيرة الحاجة إلى وحدات تحكم منطقية خارجية، مما يخفف تعقيد النظام ويحد من فترات التوقف التشغيلي المحتملة.

تفصيل اللاحقة

يستخدم  YS170-012 S4 بنية لاحقة محددة للدلالة على نمط الأجهزة ومتطلبات الطاقة:

• -0: تُحدد إصدار الاستخدام العام، المناسب لمجموعة واسعة من تطبيقات التحكم الصناعي القياسية.

• 1: تشير إلى مراجعة الأجهزة، وتحديدًا النمط 3 (S3) أو النمط 4 (S4)، اللذين يتضمنان تحسينات للاتصالات الحديثة بين DCS وLCS والشبكات من نظير إلى نظير.

• 2: تحدد إصدار مصدر الطاقة بجهد 220 فولت، والمتوافق مع شبكات الطاقة الصناعية للتيار المتردد والتيار المستمر.

• S4: تحدد صراحةً الجيل الرابع من الأجهزة، مع سعة برامج محسّنة وعمر أطول للشاشة.

المواصفات الفنية

رؤى هندسية (الأسئلة الشائعة)

ما فائدة تصنيف «النمط 4» لهذا المتحكم؟

توفر أجهزة النمط 4 (S4) إطار الاتصالات الأكثر استقرارًا لسلسلة YS100، مع دعم بروتوكولي RS-485 وYS-net. ويتيح ذلك لـ YS170 التواصل من نظير إلى نظير مع وحدات تحكم أخرى والتكامل مباشرةً مع أنظمة CENTUM-XL أو $\mu$XL DCS.

هل تدعم هذه الوحدة التوصيل المباشر بالمستشعر دون جهاز إرسال خارجي؟

نعم. إحدى نقاط الإدخال التناظرية الخمس هي نقطة «إدخال مباشر». ويمكن تهيئتها لإشارات الميليفولت (mV)، أو المزدوج الحراري (TC)، أو RTD، أو مقياس الجهد، أو التردد، مما يلغي الحاجة إلى عازل إدخال في العديد من التطبيقات الميدانية.

كيف تعمل وظيفة التحكم بالضبط الذاتي (STC)؟

تحسب وظيفة STC معلمات PID وتحدّثها تلقائيًا استجابةً لتغيرات العملية. وتفيد هذه الوظيفة خصوصًا في العمليات غير الخطية أو الحلقات ذات أزمنة التأخير المتغيرة، إذ تضمن التحكم الأمثل دون تدخل يدوي.

دليل الهندسة والتركيب

• توافق الطاقة: صُمم إصدار 220V لتحقيق المرونة، إذ يقبل 220-240 فولت تيارًا مترددًا ($\pm$10%) بتردد 50/60 هرتز، أو 135-190 فولت تيارًا مستمرًا. تأكد من خلو مصدر الطاقة من الضوضاء عالية التردد. وإذا كان التركيب في منطقة ذات طاقة غير مستقرة، فيوصى باستخدام مرشح خط خارجي لحماية مصدر الطاقة الداخلي بجهد 24 فولت تيار مستمر الخاص بجهاز الإرسال.

• إدارة الحرارة والمساحة: نظرًا إلى أن العمق يبلغ 320 مم، تأكد من توفر خلوص خلفي كافٍ داخل خزانة التحكم لتوصيل الأسلاك وتوفير تدفق الهواء. وعلى الرغم من أن أبعاد اللوحة الأمامية تبلغ 72 × 144 مم، فإن الكثافة العالية للمكونات الداخلية تجعلها حساسة للحرارة المحيطة؛ لذا حافظ على مسافة أفقية لا تقل عن 10 مم بين وحدات التحكم المتجاورة عند التشغيل عند الحد الأعلى لنطاق درجة الحرارة.

• حجب الإشارات: يجب استخدام أزواج ملتوية ومحمية لجميع خطوط إشارات الإدخال والإخراج التناظرية. أوصل الحواجز الأرضية عند نقطة واحدة، ويفضل أن تكون عند طرف التأريض الخاص بالمتحكم، لمنع التداخل الكهرومغناطيسي من التأثير في سلامة إشارة 1 إلى 5 فولت.

• تهيئة الأمان عند الأعطال: استخدم نقطة «خرج تلامس التعطل» المخصصة لمنطق الإيقاف الطارئ. صُممت هذه النقطة لإطلاق الإشارة إذا اكتشفت وحدة المعالجة المركزية الداخلية خطأً في مؤقت المراقبة أو عطلًا حرجًا في الأجهزة، مما يوفر طبقة أساسية من حماية الطاقة للعملية.
