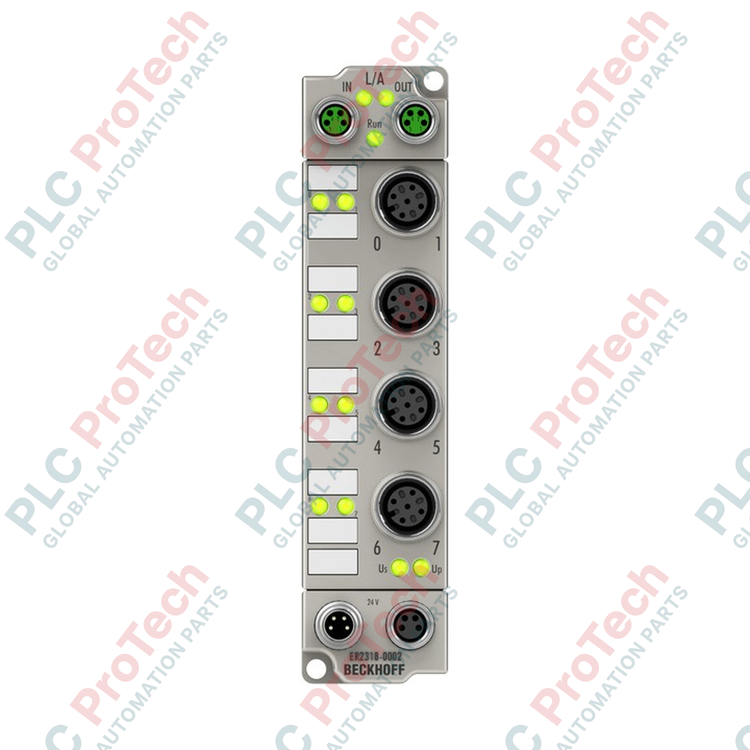

BECKHOFF ER2318-0002 EtherCAT Box

SKU ER2318-0002

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER2318-0002
Country of origin:Germany
Product Type: EtherCAT Qutuları
Payment: T/T, Western Union
Weight: 265g
Shipping port: Xiamen
Warranty: 12 months

Təsvir

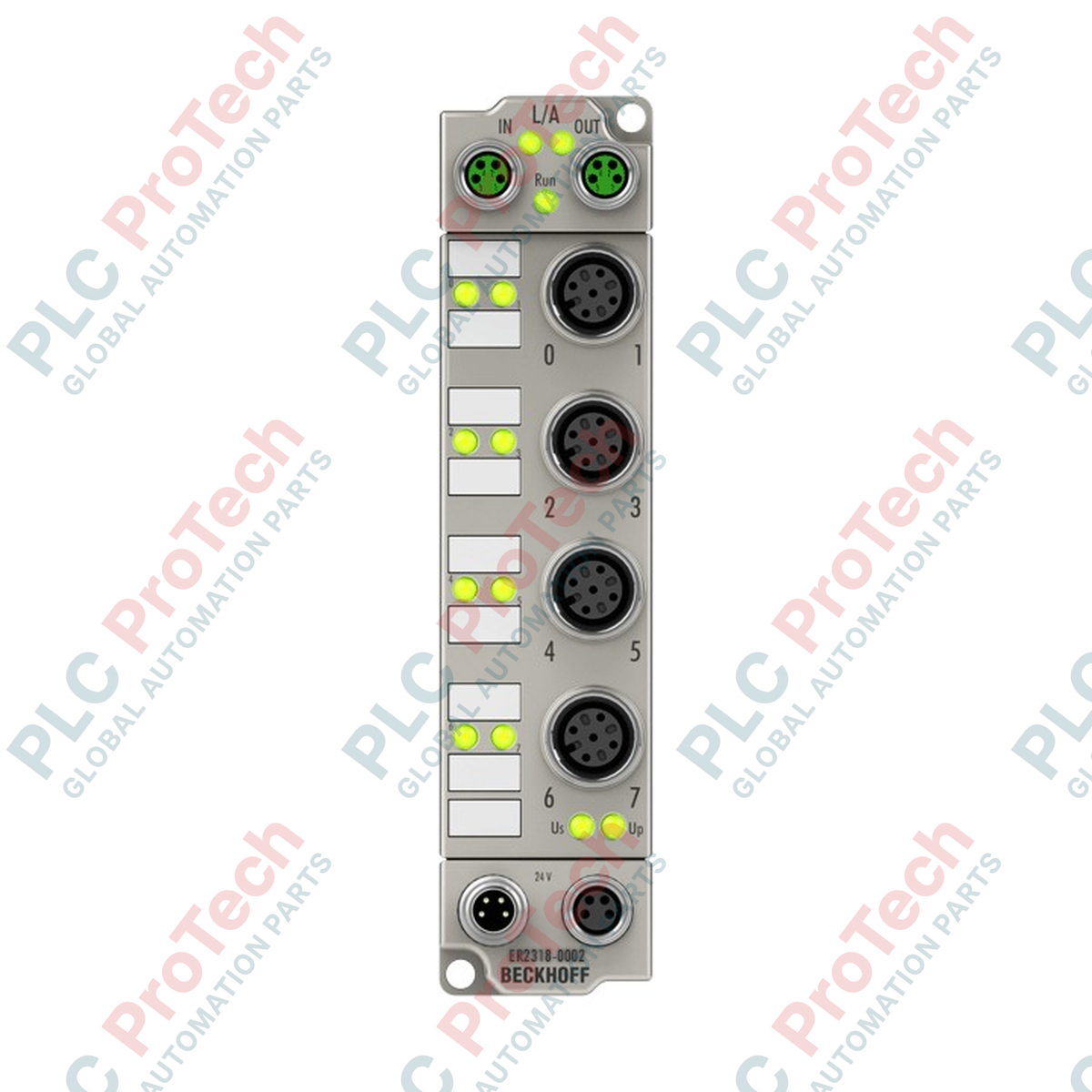

BECKHOFF ER2318-0002 yüksək məhsuldarlıqlı mərkəzləşdirilməmiş sənaye avtomatlaşdırması üçün nəzərdə tutulmuş, sahədə quraşdırıla bilən EtherCAT Box moduludur. Dörd rəqəmsal girişi və dörd rəqəmsal çıxışı vahid yığcam korpusda birləşdirən bu modul standart sensorların və aktuatorların birbaşa maşın səviyyəsində qoşulmasına imkan verir. Qoruyucu idarəetmə şkaflarına ehtiyacı aradan qaldıraraq, maşın naqillənməsini sadələşdirir və tələbkar istehsal mühitlərində quraşdırma üçün tələb olunan sahəni azaldır.

Bu modul rəqəmsal siqnalları yüksək sürət və dəqiqliklə emal edir. Girişlər sürətli 10 mikrosaniyəlik filtrə malikdir və EN 61131-2 tip 1/3 spesifikasiyalarına uyğundur; bu da elektron sensorlardan gələn siqnalların təmiz şəkildə qəbul edilməsini təmin edir. Dörd rəqəmsal çıxışın hər biri 0,5 A-ya qədər cərəyanı dəstəkləyir və omik, induktiv və lampalı yükləri təhlükəsiz şəkildə kommutasiya edir. Siqnal və enerji ötürülməsi çətin istismar şəraitində hermetikliyin qorunmasını təmin edən sənaye standartlarına uyğun vintli konnektor interfeysləri vasitəsilə həyata keçirilir.

Sink tökmə korpusda hazırlanmış BECKHOFF ER2318-0002 ekstremal şərait üçün optimallaşdırılıb və IP65, IP66 və IP67 mühafizə dərəcələrini təklif edir. Sahə şini bağlantıları ekranlanmış M8 yuvaları vasitəsilə həyata keçirilir, enerji təchizatı xətti isə çoxmodullu quruluşları sadələşdirmək üçün aşağıdakı modullara zəncirvari qoşulmanı dəstəkləyir. İdarəetmə gərginliyi ilə sahə şini şəbəkəsi arasındakı elektrik izolyasiyası sabit rabitəni və sistemin qorunmasını təmin edir.

Xüsusiyyətlər

10 mikrosaniyəlik giriş filtri olan dörd rəqəmsal giriş (24 V DC)
Müxtəlif yük növlərini dəstəkləyən dörd rəqəmsal çıxış (kanal başına 24 V DC, 0,5 A)
Etibarlı sensor və aktuator naqillənməsi üçün M12 bağlantı texnologiyası (5 kontaktlı, A-kodlu)
IP65, IP66 və IP67 mühafizə dərəcələri ilə birbaşa maşın üzərində quraşdırma
Fiziki davamlılıq və ətraf mühit təsirlərinə müqavimət üçün sink tökmə korpus
EtherCAT şin interfeysi və köməkçi enerji təchizatı üçün M8 konnektorları
İdarəetmə elektronikası ilə sahə şini şəbəkəsi arasında tam elektrik izolyasiyası
Siqnalların, enerji təchizatının və rabitə statusunun sürətli yoxlanılması üçün diaqnostik LED-lər

Tətbiqlər

Mərkəzləşdirilməmiş maşın idarəetməsi və uzaqdan siqnal toplama
Konveyer və materialların daşınması sistemlərinin inteqrasiyası
Pnevmatik və hidravlik klapan manifoldlarının işə salınması
Montaj xətlərində sahə səviyyəsində sensorların aqreqasiyası
Şkaf sahəsinin məhdud və ya mövcud olmadığı idarəetmə arxitekturaları

Texniki spesifikasiyalar

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Model	ER2318-0002
Məhsul növü	EtherCAT qutusu
Kanalların sayı	4 giriş + 4 çıxış
Giriş bağlantısının növü	M12 x 1, 5 pinli, A-kodlaşdırılmış
Çıxış bağlantısının növü	M12 x 1, 5 pinli, A-kodlaşdırılmış
Şin interfeysi bağlantısı	2 x M8 yuva, ekranlanmış, vintli tip
Protokol	EtherCAT
Giriş filtrinin vaxtı	10 mikrosaniyə
Giriş spesifikasiyası	EN 61131-2, tip 1/3
"0" siqnal gərginliyi	-3 - +5 V
"1" siqnal gərginliyi	11 - 30 V (tipik giriş cərəyanı 6 mA)
Sensor təchizatı cərəyanı	İdarəetmə gərginliyindən cəmi maks. 0,5 A (qısaqapanmadan qorunur)
Nominal yük gərginliyi	24 V DC (-15% / +20%)
Maks. çıxış cərəyanı	Kanal başına 0,5 A
Dəstəklənən yük növləri	Omik, induktiv, lampa yükü
Kommutasiya vaxtları	Tipik TON: 50 mikrosaniyə, tipik TOFF: 100 mikrosaniyə
Qısaqapanma cərəyanı	Tipik 1,5 A
Cərəyan sərfi (US)	Tipik 120 mA
Enerji təchizatı bağlantısı	Giriş: 1 x M8 şteker (4 pin); Çıxış: 1 x M8 yuva (4 pin)
Elektrik izolyasiyası	Bəli (idarəetmə gərginliyindən fieldbus-a)
Çəki	Təxminən 265 q
İşləmə temperaturu	-25 - +60 °C
Saxlama temperaturu	-40 - +85 °C
Vibrasiya/zərbəyə davamlılıq	EN 60068-2-6 / EN 60068-2-27 standartlarına uyğundur
EMC davamlılığı/emissiyası	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Mühafizə sinfi	IP65, IP66, IP67 (EN 60529-a uyğundur)
Təsdiqlər	CE, UL

Quraşdırma təlimatları

Quraşdırmaya başlamazdan əvvəl modul modelinin sisteminizin sxem sənədlərinə uyğun gəldiyini yoxlayın.
Elektrik cərəyanı vurmasının və ya komponentlərin zədələnməsinin qarşısını almaq üçün sistemi qidalandıran bütün enerji mənbələrinin tamamilə enerjisizləşdirildiyindən əmin olun.
Uyğun montaj bərkidicilərindən istifadə edərək modulu təmiz, düz montaj səthinə möhkəm bərkidin. Quraşdırma mövqeyinin kabellərin səliqəli çəkilməsinə imkan verdiyindən əmin olun.
M12 siqnal kabellərini sensor və aktuator portlarına qoşun, konnektorları həddindən artıq sıxmamağa diqqət edin.
Gələn və çıxan M8 fieldbus kabellərini qoşun. IP67 sızdırmazlıq dərəcəsini qorumaq üçün konnektorların tam sıxıldığından əmin olun.
Təyin olunmuş M8 enerji konnektorlarından istifadə edərək köməkçi enerji təchizatı bağlantılarını qurun.
Kabel ekranlarının standart EM tələblərinə uyğun olaraq düzgün sonlandırıldığını və torpaqladığını yoxlayın.
İdarəetmə gərginliyini tətbiq edin, modulu TwinCAT sisteminizdə konfiqurasiya edin və status LED-ləri vasitəsilə rabitəni və siqnal ötürülməsini yoxlayın.

FAQ

BECKHOFF ER2318-0002-nin əsas funksiyası nədir?

BECKHOFF ER2318-0002 bir IP67 mühafizə dərəcəli korpusda dörd rəqəmsal giriş və dörd rəqəmsal çıxışı birləşdirən, kabinetə ehtiyac olmadan sahə səviyyəsində sensor və aktuatorların qoşulmasına imkan verən decentralizasiya olunmuş EtherCAT Box moduludur.

BECKHOFF ER2318-0002 giriş-çıxışlar üçün hansı qoşulma texnologiyasından istifadə edir?

BECKHOFF ER2318-0002 bütün rəqəmsal giriş və çıxışların fiziki qoşulması üçün M12 (5 pinli, A kodlu) konnektor yuvalarından istifadə edir.

BECKHOFF ER2318-0002 üçün maksimum çıxış cərəyanı limiti nə qədərdir?

BECKHOFF ER2318-0002 hər rəqəmsal çıxış kanalı üçün maksimum 0,5 A çıxış cərəyanını dəstəkləyir və bu, onu rezistiv, induktiv və lampa yüklərinin kommutasiyası üçün uyğun edir.

BECKHOFF ER2318-0002 sensorların enerji ilə təchizatını təmin edirmi?

Bəli, BECKHOFF ER2318-0002 idarəetmə gərginliyindən alınan sensor qida gərginliyini təmin edir; maksimum ümumi cərəyan 0,5 A-dır və bu qida tam qısaqapanmadan qorunur.

BECKHOFF ER2318-0002 hansı ətraf mühit mühafizə dərəcələrinə malikdir?

BECKHOFF ER2318-0002 IP65, IP66 və IP67 mühafizə dərəcələrinə malikdir; bu da onun sərt sənaye mühitlərində toz, rütubət və suya batmaya davam gətirməsinə imkan verir.
