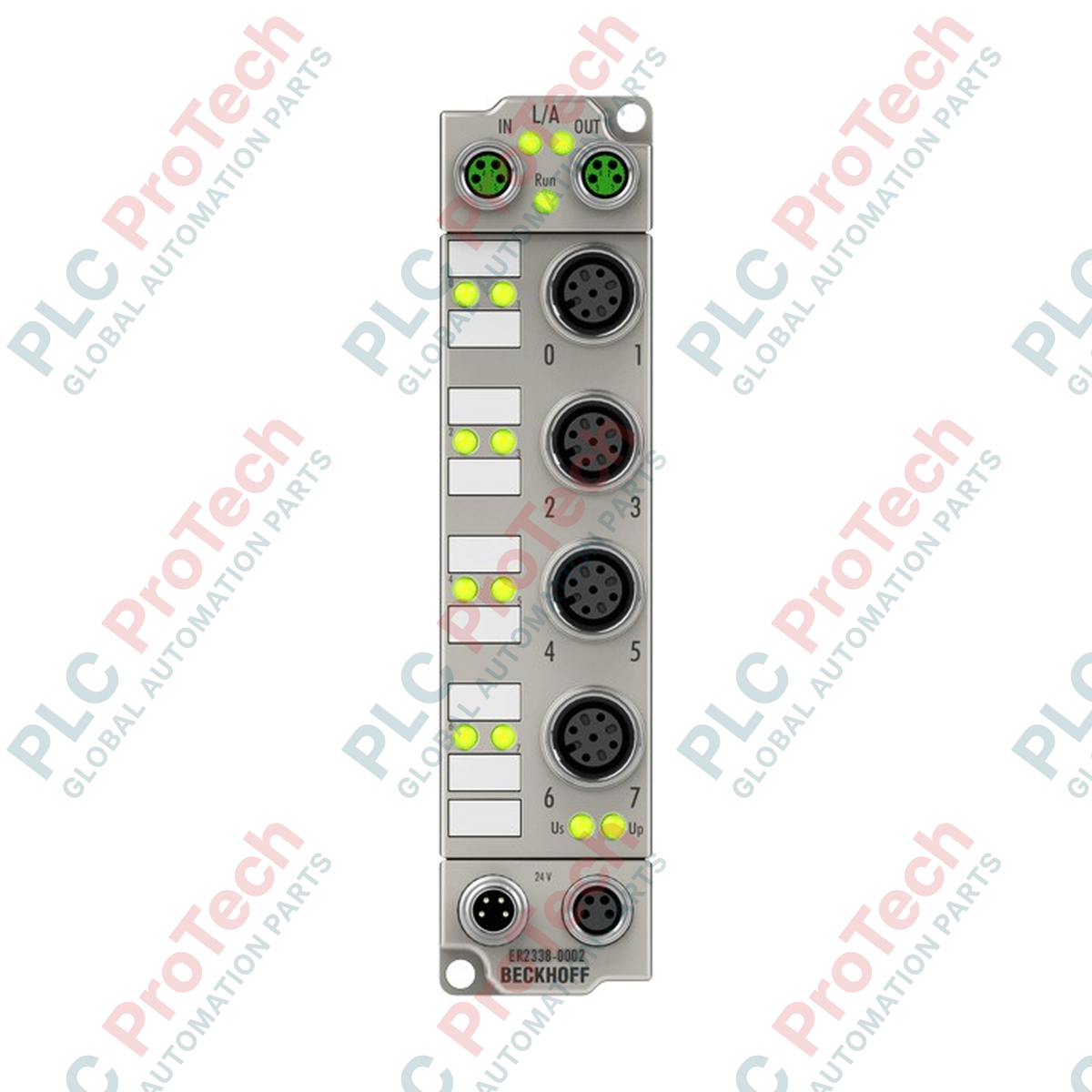

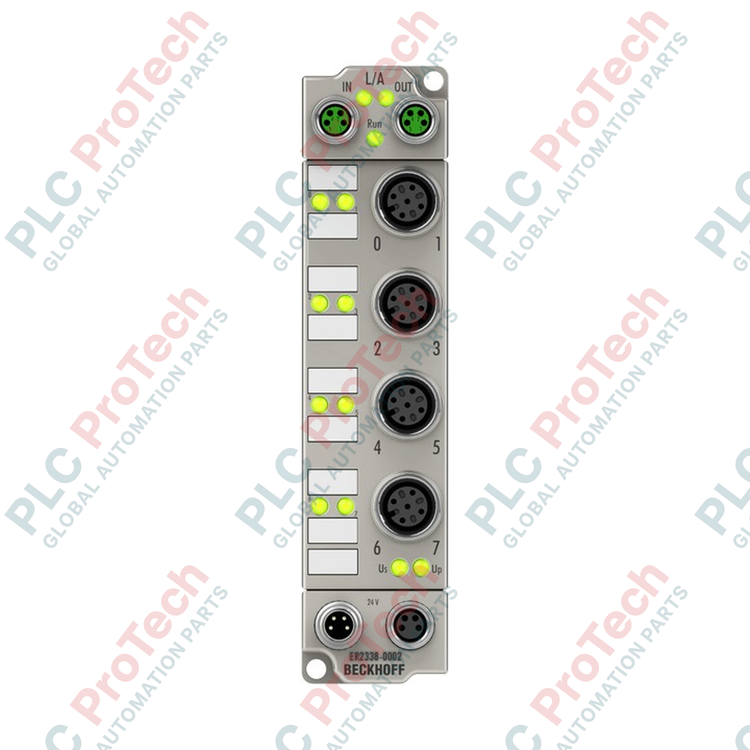

BECKHOFF ER2338-1002 EtherCAT Box

SKU ER2338-1002

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER2338-1002
Country of origin:Germany
Product Type: EtherCAT Qutuları
Payment: T/T, Western Union
Weight: 265g
Shipping port: Xiamen
Warranty: 12 months

Təsvir

BECKHOFF ER2338-1002 mərkəzləşdirilməmiş sənaye avtomatlaşdırma tətbiqləri üçün nəzərdə tutulmuş rəqəmsal EtherCAT Box-dur. Kompakt giriş-çıxış modulu kimi fəaliyyət göstərən bu cihazda konkret maşın və proses tələblərinə uyğun olaraq giriş və ya çıxış kimi sərbəst konfiqurasiya edilə bilən 8 rəqəmsal kanal var. IP65, IP66 və IP67 mühafizə dərəcələrinə malik möhkəm modul korpusunda yerləşən bu cihaz idarəetmə şkafı tələb etmədən birbaşa maşın səviyyəsində quraşdırılmaq üçün hazırlanıb.

Rabitə yüksək sürətli EtherCAT protokolu vasitəsilə həyata keçirilir və vintli kilidləməyə malik iki ekranlanmış M8 yuvası ilə qoşulur. Qidalanma mənbələri sistem elektronikası və sahə yükləri üçün müstəqil şəkildə yönləndirilir; giriş və aşağı axın bağlantıları üçün M8 konnektorlardan istifadə olunur. Standart 24 V DC sensor və aktuator qidalanmalarını dəstəkləyən ER2338-1002 sərt sənaye mühitlərində etibarlı siqnal toplaması və kommutasiya tələb edən paylanmış idarəetmə topologiyalarına problemsiz inteqrasiya olunur.

Xüsusiyyətlər

Sərbəst şəkildə giriş və ya çıxış kimi konfiqurasiya edilə bilən 8 rəqəmsal kanal
2 ədəd ekranlanmış, vintli tipli M8 yuvası ilə EtherCAT rabitə interfeysi
EN 61131-2, tip 1/3 siqnal xüsusiyyətlərinə uyğundur
Sensor qidalanması yük qidalanma gərginliyindən təmin edilir, ümumi maksimum 0,5 A, qısaqapanmaya davamlıdır
Hər kanal üçün maksimum 0,5 A çıxış cərəyanı ilə omik, induktiv və lampa yüklərini dəstəkləyir
Sərt istehsalat mühiti üçün IP65, IP66 və IP67 mühafizə dərəcəsi
Qidalanma bağlantısı M8 erkək giriş yuvası və M8 dişi aşağı axın yuvası vasitəsilə

Tətbiqlər

İdarəetmə şkafları olmadan mərkəzləşdirilməmiş maşın idarəetmə arxitekturaları
Avtomatlaşdırılmış yığım xətləri və materialların daşınması avadanlıqları
Paylanmış rəqəmsal siqnal toplamasını tələb edən qablaşdırma avadanlıqları
Yerli sensor və aktuator inteqrasiyasına malik konveyer sistemləri və çeşidləmə qurğuları

Texniki xüsusiyyətlər

Ümumi

Parametr	Spesifikasiya
İstehsalçı	BECKHOFF
Dəqiq model	ER2338-1002
Məhsul növü	EtherCAT Box
Protokol	EtherCAT
Spesifikasiya	EN 61131-2, tip 1/3
Xüsusi xüsusiyyətlər	Sərbəst konfiqurasiya edilə bilən girişlər və ya çıxışlar

Siqnal və giriş/çıxış

Parametr	Spesifikasiya
Kanalların sayı	8 rəqəmsal giriş və ya çıxış
Giriş/çıxış bağlantıları	M12 x 1, 5 kontaktlı, A-kodlu
Giriş filtri	3,0 ms
"0" siqnal gərginliyi	-3-dən +5 V-dək
"1" siqnal gərginliyi	11-dən 30 V-dək, giriş cərəyanı 6 mA
Sensor təchizatı	Yük təchizatı gərginliyindən, maksimum 0,5 A, ümumi olaraq qısaqapanmadan qorunur
Yük növü	Omik, induktiv, lampa yükü
Nominal yük gərginliyi	24 V DC (-15% / +20%)
Maksimum çıxış cərəyanı	0,5 A
Kommutasiya vaxtları	Tipik TON: 50 us, tipik TOFF: 100 us
Qısaqapanma cərəyanı	Tipik 1,5 A

Elektrik göstəriciləri

Parametr	Spesifikasiya
US-dan cərəyan sərfi	120 mA
Köməkçi enerji cərəyanı	Tipik 20 mA + yük
Elektrik izolyasiyası	500 V

Bağlantılar və interfeyslər

Parametr	Spesifikasiya
Şin interfeysi	2 x M8 yuva, ekranlanmış, vint tipli
Enerji təchizatı bağlantısı	Qidalanma: 1 x M8 erkək yuva, 4 kontaktlı; aşağı axın bağlantısı: 1 x M8 dişi yuva, 4 kontaktlı

Mexaniki və ekoloji göstəricilər

Parametr	Spesifikasiya
Çəki	Təqribən 265 q
İşləmə temperaturu diapazonu	-25-dən +60 degC-dək
Saxlama temperaturu diapazonu	-40-dan +85 degC-dək
Vibrasiya/zərbəyə davamlılıq	EN 60068-2-6 / EN 60068-2-27 standartlarına uyğundur
EMC toxunulmazlığı/emissiyası	EN 61000-6-2 / EN 61000-6-4 standartlarına uyğundur
Mühafizə dərəcəsi	IP65, IP66, IP67 (EN 60529-a uyğundur)
Quraşdırma mövqeyi	Dəyişən

Uyğunluq və sertifikatlar

Parametr	Spesifikasiya
Təsdiqlər/nişanlar	CE, UL

Quraşdırma təlimatları

Dəqiq model nömrəsini (ER2338-1002) yoxlayın və quraşdırmadan əvvəl modul korpusunu və konnektorları daşınma zamanı zədələnmələrə görə nəzərdən keçirin.
Cihazı quraşdırmazdan və ya naqilləri çəkməzdən əvvəl bütün əlaqəli enerji təchizatlarının və sahə gərginliyi mənbələrinin tamamilə enerjisiz olduğundan əmin olun.
EtherCAT Box-u tələb olunduqda dəyişən quraşdırma mövqeyində uyğun avadanlıqdan istifadə etməklə düz maşın səthinə və ya montaj lövhəsinə etibarlı şəkildə bərkidin.
EtherCAT şəbəkə kabellərini ekranlanmış M8 şin yuvalarına qoşun və vint tipli birləşmələri düzgün bərkidin.
24 V DC enerji təchizatı qidalanmalarını M8 enerji konnektorlarına qoşun və qidalanma və aşağı axın xətləri üçün düzgün polyarlığı təmin edin.
Sahə sensorlarını və aktuatorlarını tətbiq konfiqurasiyasına uyğun olaraq M12 A-kodlu giriş/çıxış portlarına qoşun.
Sistemi işə salın və diaqnostik göstəricilər və əsas kontrollerin konfiqurasiyası vasitəsilə işlək vəziyyəti yoxlayın.

FAQ

BECKHOFF ER2338-1002-nin əsas texniki xüsusiyyətləri hansılardır?

BECKHOFF ER2338-1002, giriş və ya çıxış kimi konfiqurasiya edilə bilən 8 rəqəmsal kanala malik EtherCAT Box-dur; 24 V DC nominal yük gərginliyində işləyir, hər kanal üçün maksimum çıxış cərəyanı 0,5 A-dır və IP65, IP66 və IP67 mühafizə dərəcələrinə malik korpusla təchiz olunub.

BECKHOFF ER2338-1002-də neçə kanal var və onların funksiyaları nələrdir?

BECKHOFF ER2338-1002 müxtəlif sensor və aktuator tiplərinə uyğunlaşmaq üçün rəqəmsal giriş və ya rəqəmsal çıxış kimi sərbəst konfiqurasiya edilə bilən 8 rəqəmsal kanal təqdim edir.

BECKHOFF ER2338-1002 hansı kommunikasiya protokolundan istifadə edir?

BECKHOFF ER2338-1002 daisy-chain şəbəkə topologiyaları üçün vintli kilidləməyə malik iki ekranlanmış M8 yuvasından istifadə etməklə yüksək sürətli EtherCAT protokolu vasitəsilə əlaqə saxlayır.

BECKHOFF ER2338-1002 hansı ətraf mühit mühafizə dərəcəsini təmin edir?

BECKHOFF ER2338-1002 EN 60529 standartına uyğun olaraq IP65, IP66 və IP67 mühafizə dərəcələrinə malikdir; bu da onu sərt mühitlərdə idarəetmə şkafı olmadan birbaşa maşına montaj üçün uyğun edir.

BECKHOFF ER2338-1002-də hansı enerji təchizatı bağlantıları mövcuddur?

BECKHOFF ER2338-1002 enerji təchizatının giriş bağlantısı üçün M8 kişi tipli 4 pinli yuva və sonrakı enerji paylanması üçün M8 dişi tipli 4 pinli yuva ilə təchiz olunub.
