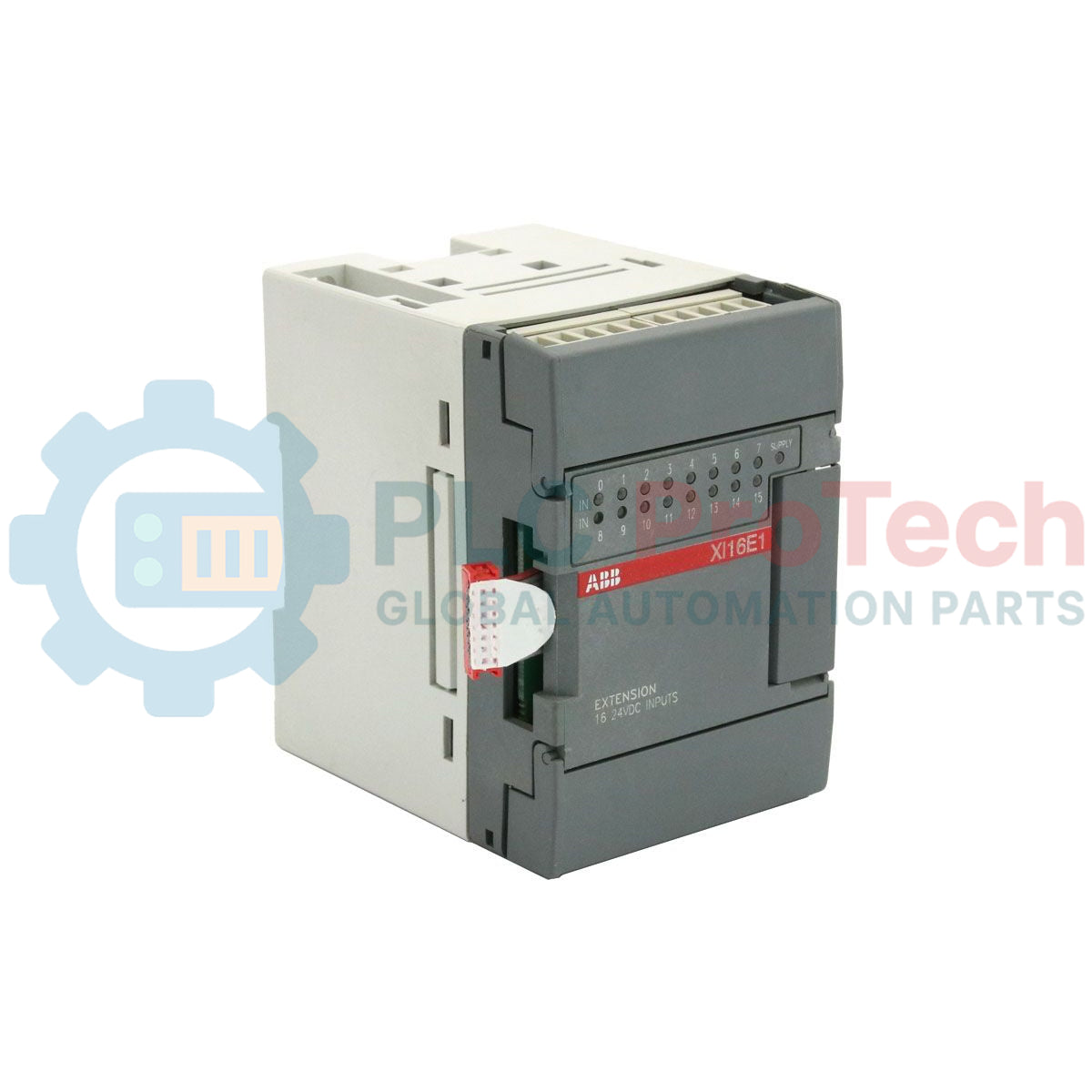

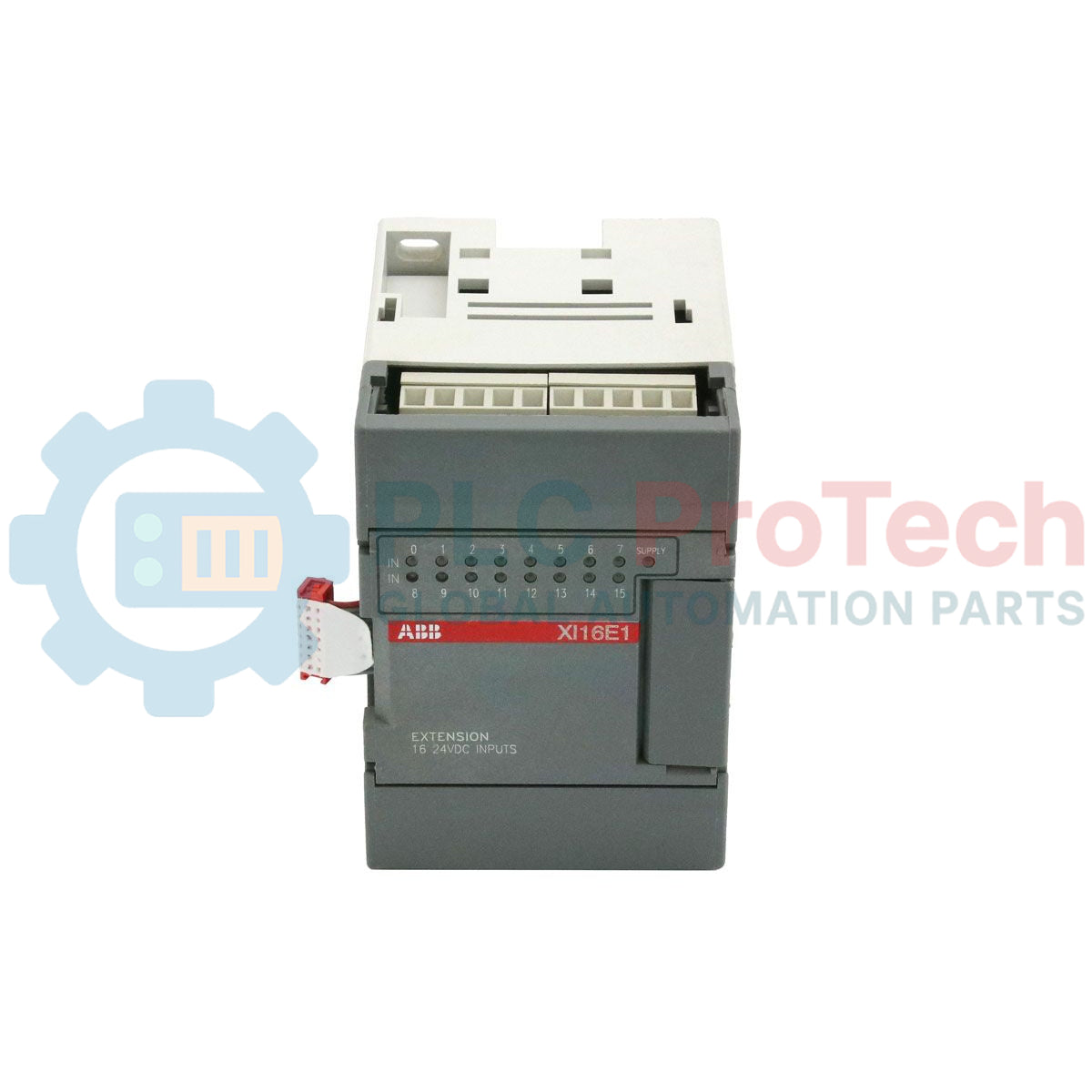

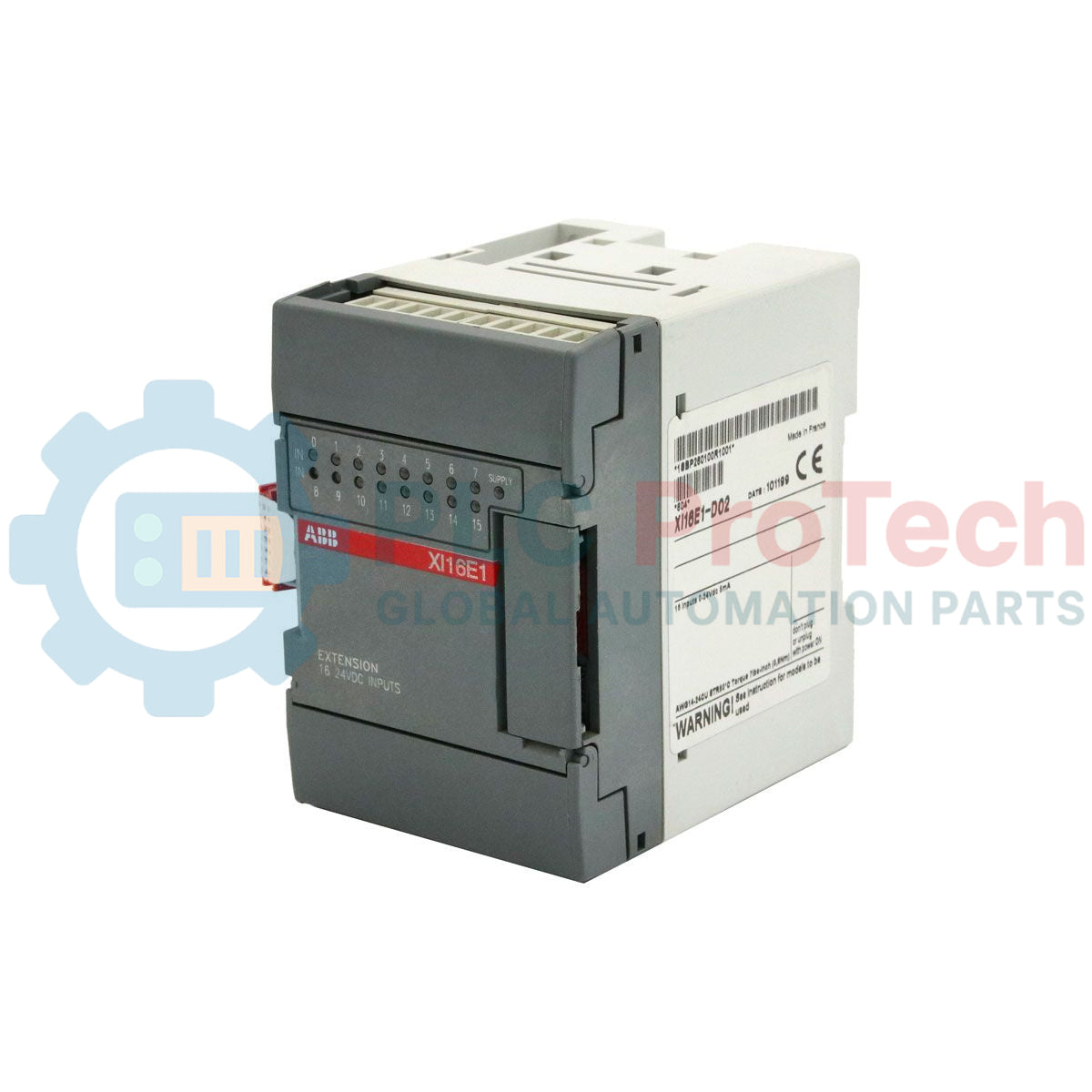

ABB 1SBP260100R1001 XI16E1 дистанционен цифров входен модул

Общ преглед на продукта

1SBP260100R1001 (XI16E1-E4.0) е високоплътен цифров разширителен модул от серията Advant Controller 31 (AC31). Предназначен за разпределена автоматизация, този модул предоставя 16 галванично изолирани цифрови входа, оразмерени за 24 VDC. Като разширителен модул от серията „XI“ той функционира като дистанционен I/O модул, който комуникира с главен PLC чрез системната шина CS31. Това позволява гъвкаво, децентрализирано окабеляване и намалява разходите за кабелни трасета от полевите сензори до централния шкаф за управление. Произведен във Франция, XI16E1 е известен със своята здравина в индустриални среди с наследено оборудване и осигурява надеждно откриване на сигнали от бутони, крайни изключватели и сензори за близост.

Техническа конфигурация

XI16E1 е проектиран за надеждна обработка на двоични сигнали в индустриални мрежи:

• Плътност на входовете: 16 независими канала, предназначени за стандартни дискретни сигнали 24 VDC.

• Изолация: Входовете са галванично изолирани, за да защитават вътрешната логика и шината CS31 от пикове на напрежението и токови контури от полевата страна.

• Комуникация по шината: Използва патентованата шина ABB CS31 (физически слой RS-485), като изисква уникален адрес на шината, зададен чрез хардуерни превключватели.

• Изисквания към захранването: Необходимо е външно захранване 24 VDC както за електрониката на модула, така и за веригите за отчитане на входовете.

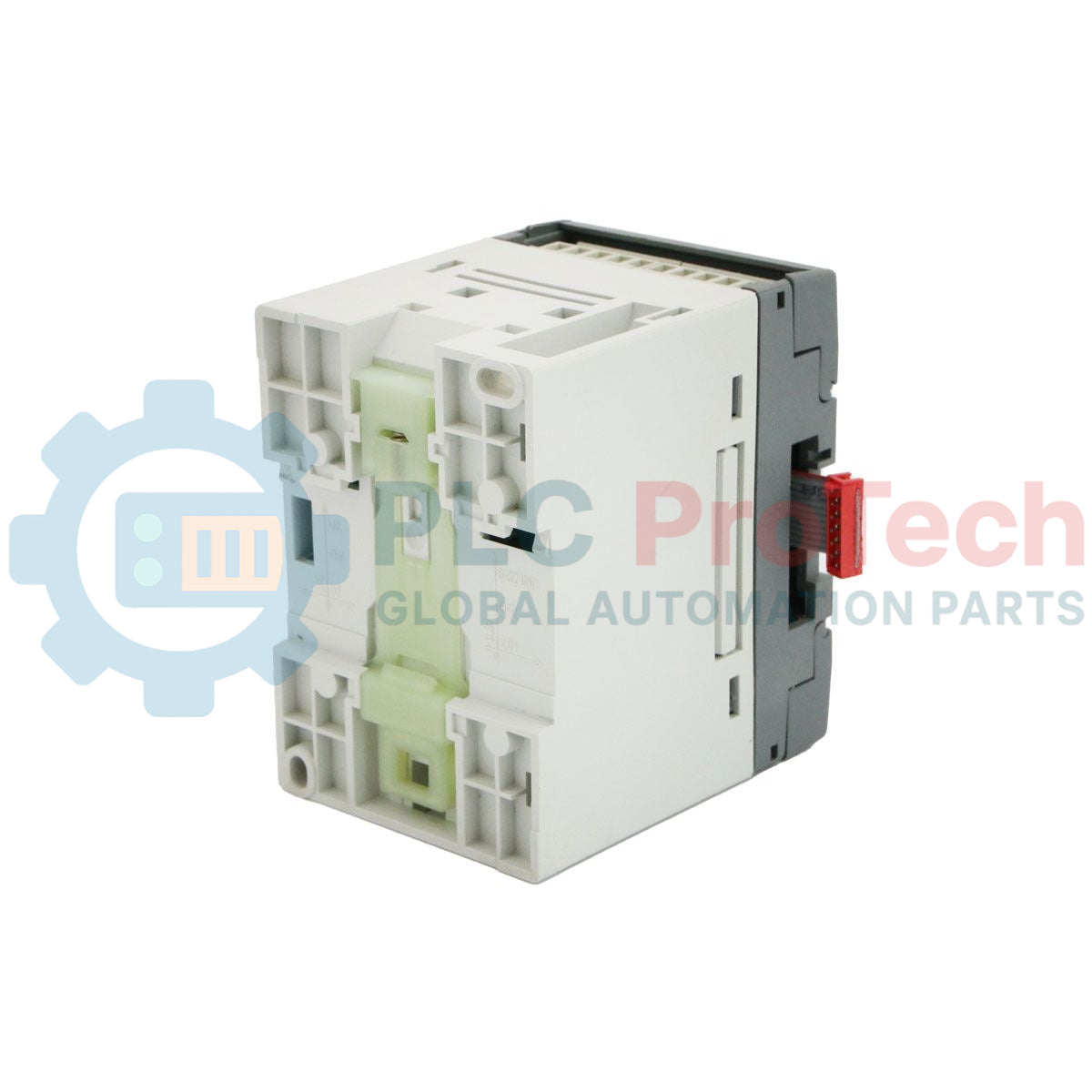

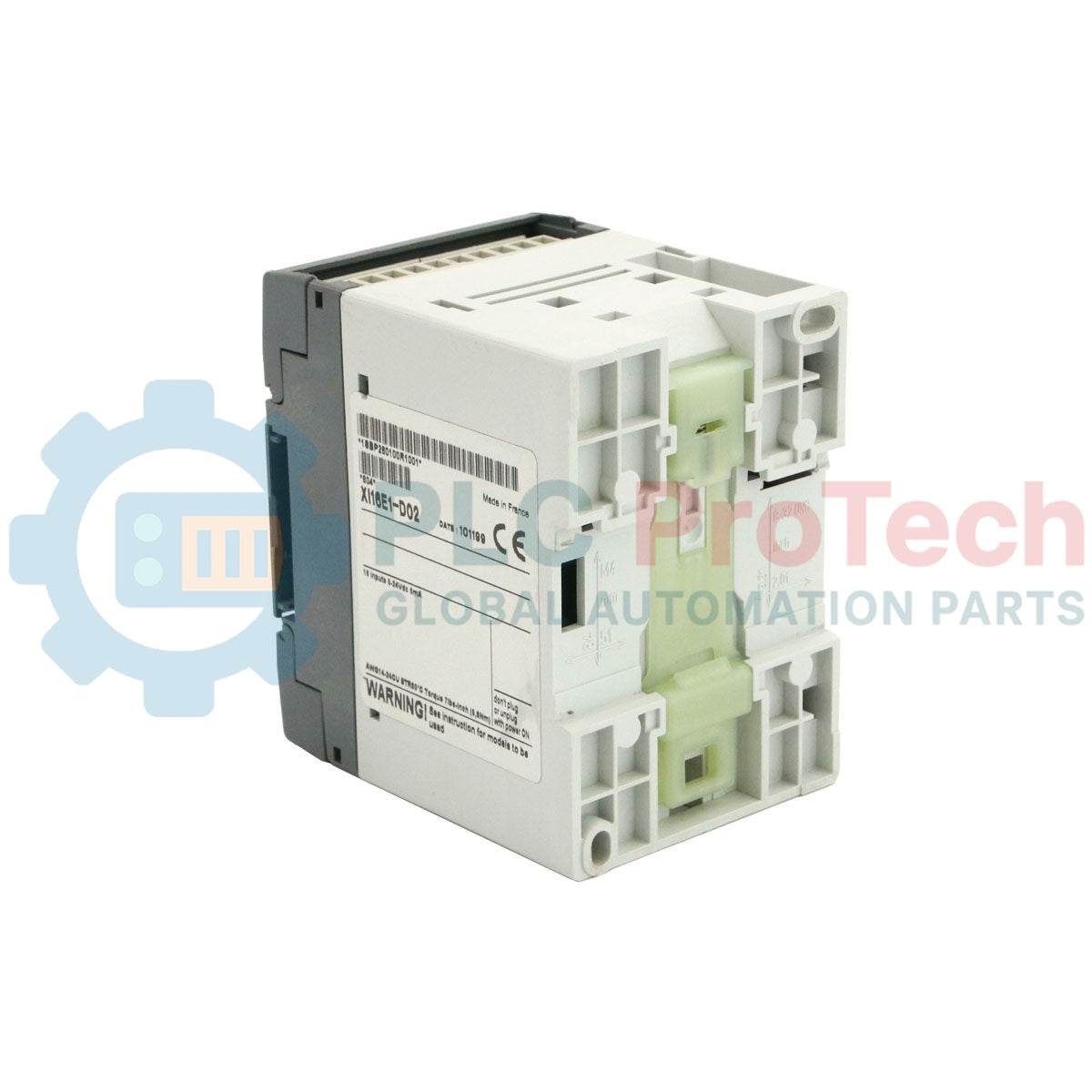

• Здрав корпус: Специално проектиран за монтаж върху DIN шина, с акцент върху лесната поддръжка и ясната видимост на състоянието на каналите.

Технически спецификации

Често задавани технически въпроси

Какво означава обозначението „XI“ в името на модела?

„XI“ означава Expansion Input (разширителен вход). В архитектурата AC31 модулите XI се използват за увеличаване на броя входове в системата чрез дистанционно разполагане на I/O модулите върху шината CS31, вместо директно в локалния шкаф на процесора.

Може ли XI16E1 да се сменя под напрежение, докато системата работи?

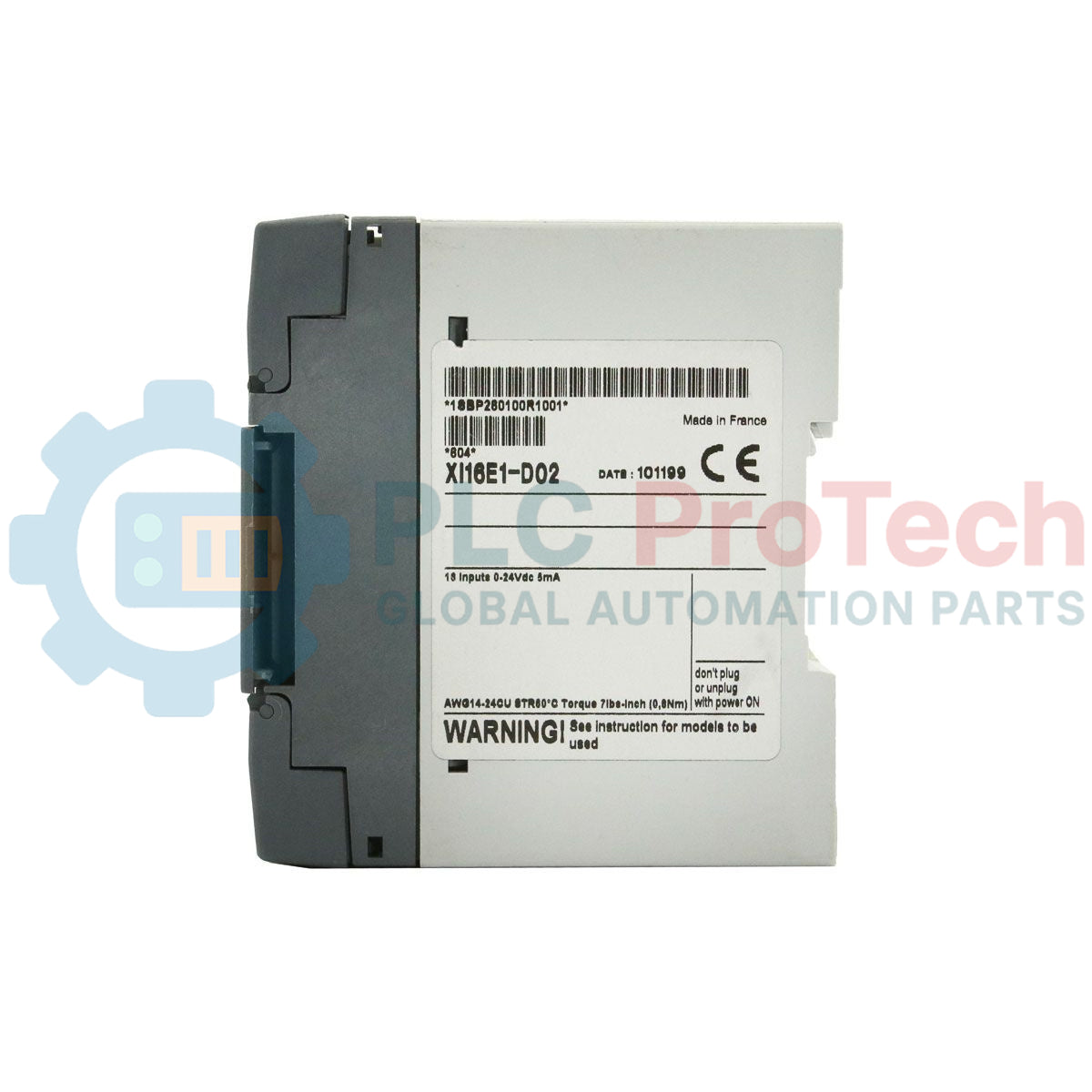

Не. Етикетът на устройството изрично предупреждава: „не включвайте и не изключвайте при включено захранване.“ Опитът за смяна на модула под напрежение може да доведе до комуникационни грешки по шината CS31 или до физическа повреда на електронния интерфейс.

Как да задам адреса на този модул в шината CS31?

Адресирането се извършва чрез въртящи или DIP превключватели. Ако заменяте съществуващ модул, трябва да се уверите, че настройките на адреса на новия модул напълно съвпадат с тези на стария, за да може PLC да го разпознае.

Ръководство за проектиране и монтаж

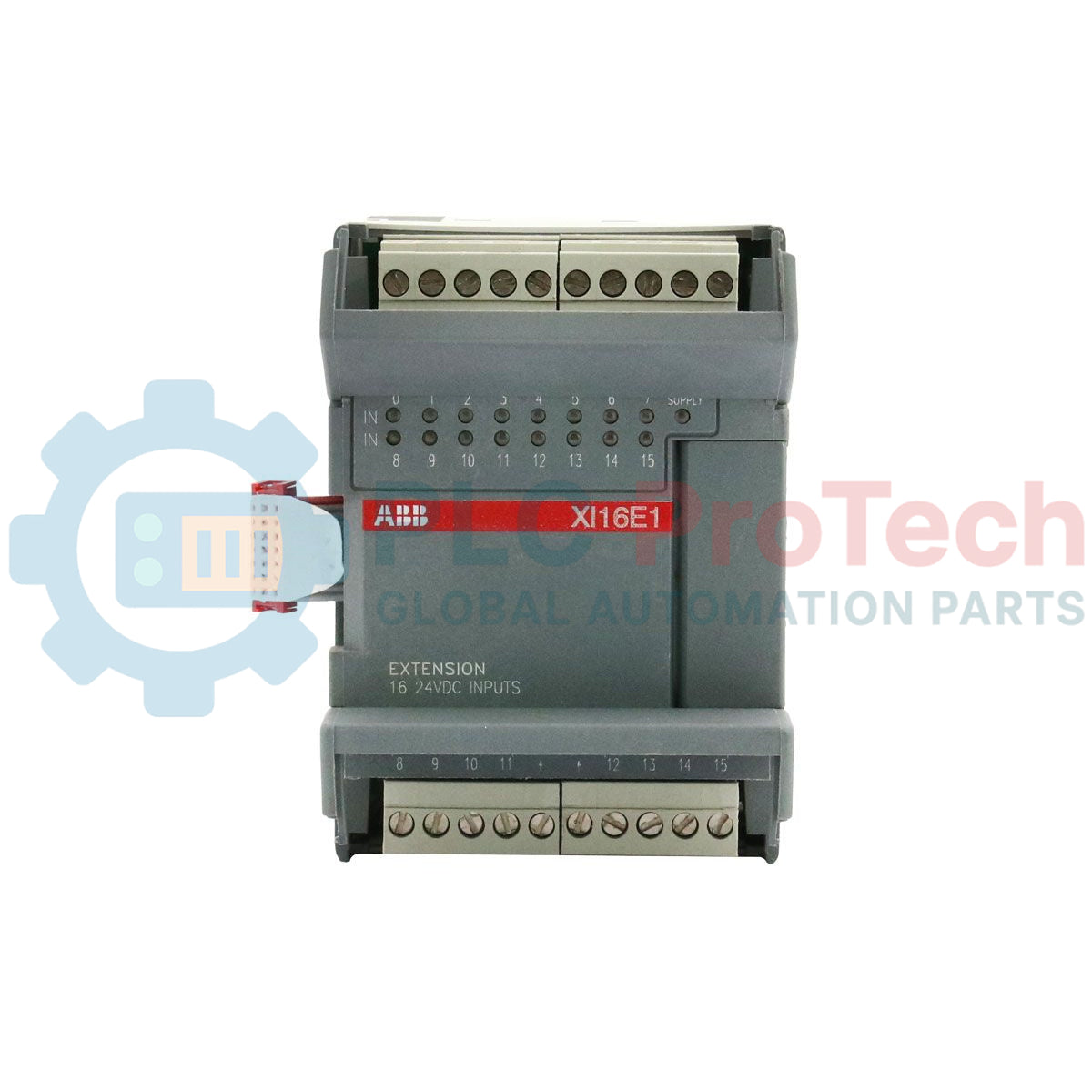

• Прецизност при окабеляването: Използвайте меден проводник AWG 14, както е препоръчано на етикета. Затегнете клемите до 0.5 Nm (4.5 lbs-inch). Прекомерното затягане може да повреди клемния блок, а недостатъчното затягане води до прекъсващи сигнали.

• Цялост на сигнала: Макар цифровите сигнали 24 VDC да са сравнително устойчиви, уверете се, че кабелът на шината CS31 (усукана двойка) е екраниран и заземен в единия край, за да предотвратите електромагнитни смущения, които могат да причинят „фалшиви“ входове.

• Управление на топлината: Предвид възрастта на модула и теглото му от 0.50 kg, монтирайте го вертикално върху DIN шината, за да улесните естественото отвеждане на топлината. Избягвайте монтаж непосредствено над компоненти с високо топлоотделяне, като захранващи устройства.

• Жизнен цикъл на наследеното оборудване: Тъй като този модул е на етап извеждане от употреба, силно се препоръчва да поддържате на склад поне един тестван резервен модул. При бъдещи миграции на системата имайте предвид, че съвременните системи ABB AC500 често могат да комуникират с тези наследени модули XI чрез щепсел за шина CS31 (CI590).
