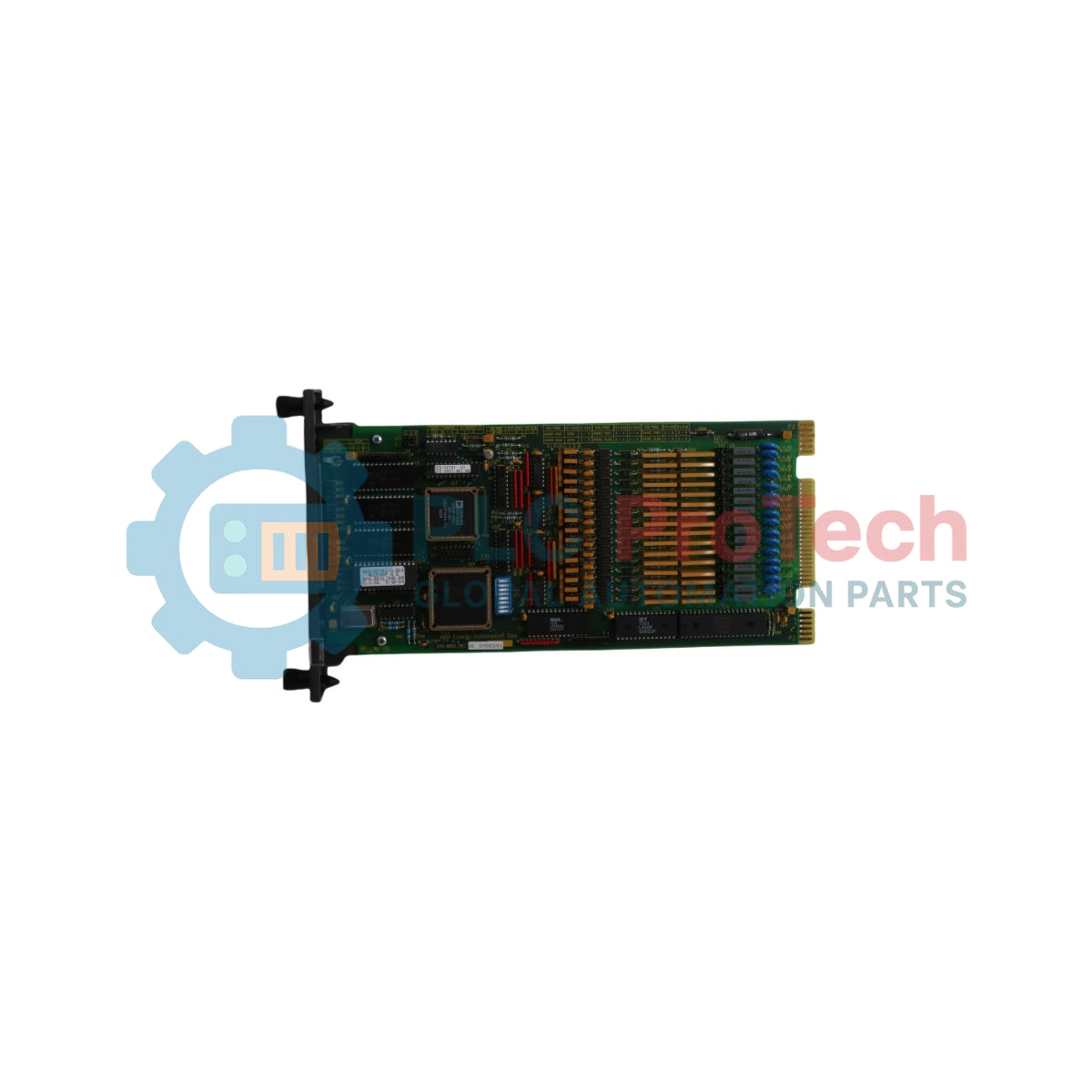

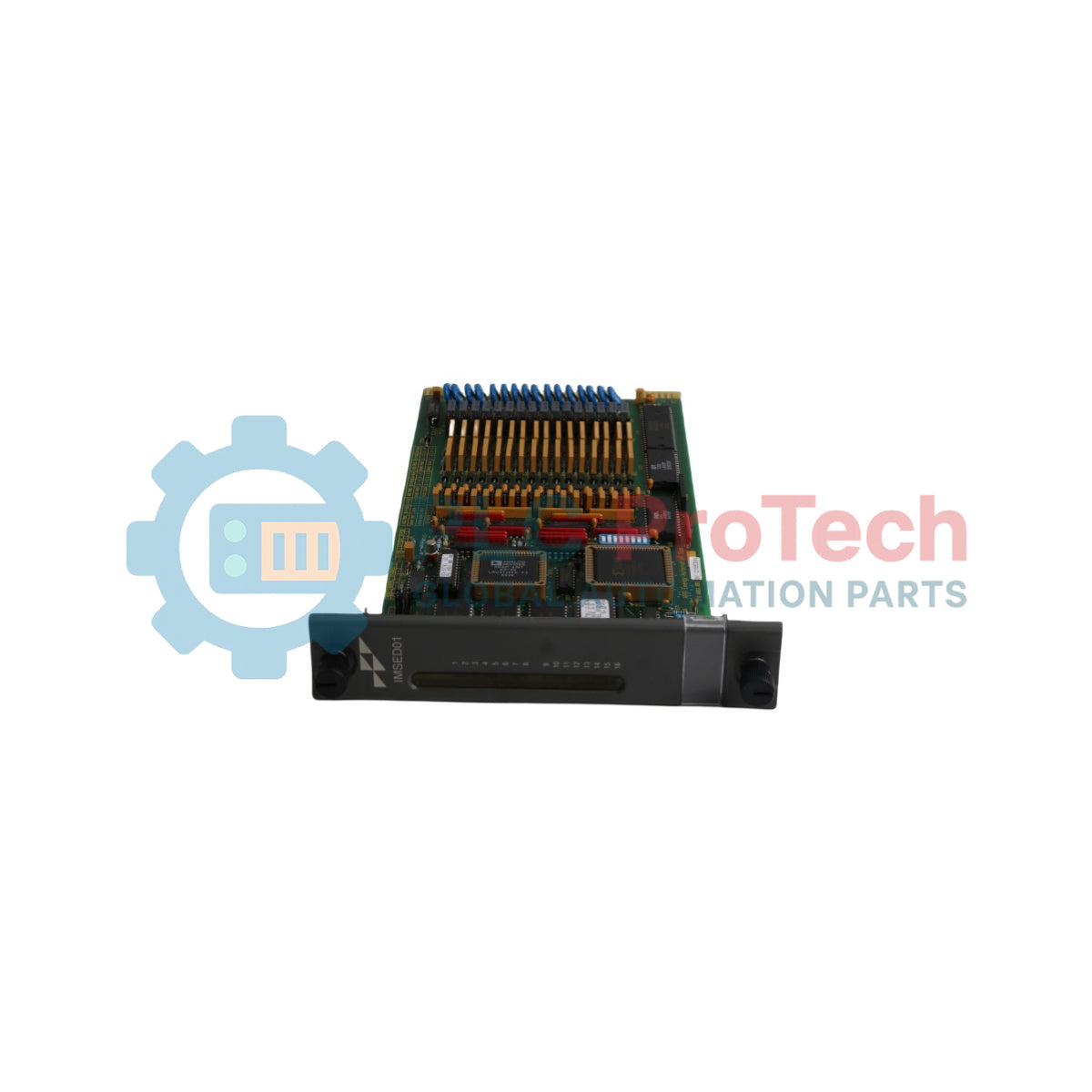

ABB IMSED01 Harmony цифров входен модул за последователност на събитията

SKU IMSED01

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: IMSED01
Country of origin:Швейцария
Product Type: Модул за последователност на събитията
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 2.5 cm x 17.8 cm x 29.8 cm (W x В x Д)
Shipping port: Xiamen
Warranty: 12 months

Описание

ABB IMSED01 Harmony Sequence of Events Digital Input Module осигурява разпределено наблюдение, запис и отчитане на събития за системата за управление и контрол на предприятието Symphony. Той наблюдава преходите на цифровите сигнали от включено към изключено състояние или от изключено към включено състояние. Тези преходи на цифровото състояние се събират на ниво Harmony Control Unit (HCU) и се предават към главния модул INSEM01 за маркиране на времето, сортиране и съхранение във вътрешна база данни. Модулът обработва до 16 цифрови полеви входа за определения му контролер Harmony. Той не обработва директно информацията от канала за синхронизация на времето, а разчита на своя контролер за свързване към интерфейса, конфигуриране и достъп до данните. Модулът се състои от една печатна платка, която се монтира в специално предназначен слот в модулен монтажен блок.

Характеристики

Обработва до 16 цифрови полеви входа за контролера Harmony.
Интерфейс чрез функционален код 242 (цифров интерфейс за събития SOE) за конфигуриране и достъп до входните канали на модула.
Поддържа до 63 модула, работещи едновременно в един сегмент на една шина на разширителя за входове/изходи, заедно с един модул IMSET01.
Свързва се с терминиращ модул NTDI01 чрез кабел за външни терминирания на полевото окабеляване на процеса.
Конфигурируеми входно-изходни канали чрез джъмпери и превключватели върху печатната платка.

Приложения

Мрежи на системата за управление и контрол на предприятието Symphony
Разпределено наблюдение и запис на последователността от събития
Събиране на цифрови събития от Harmony Control Unit

Технически спецификации

Свойство	Характеристика / Стойност
Производител	ABB
Монтаж	Заема един слот в стандартен модулен монтажен блок
Работно напрежение	+5 VDC, 15%
Ток (типичен)	350 mA
Микропроцесор	16 бита, работещи на 10 MHz
Памет	64 kb RAM, 64 kb ROM
Цифрови входове	До 16 цифрови полеви входа
Входни напрежения (с толеранс +/-10%)	24 VDC, 48 VDC, 125 VDC, 120 VAC (само за логиката за управление на системата)
Типичен входен ток	5 mA (24 VDC), 4 mA (48 VDC), 4 mA (125 VDC), 5 mA (120 VAC)
Минимално напрежение за включване	21,6 VDC (24 VDC), 43,2 VDC (48 VDC), 112,5 VDC (125 VDC), 108 VAC (120 VAC)
Максимално напрежение за изключване	10 VDC (24 VDC), 20 VDC (48 VDC), 50 VDC (125 VDC), 50 VAC (120 VAC)
Максимален входен ток при минимално включване	4 mA (21,6 VDC), 4,4 mA (43,2 VDC), 3,2 mA (112,5 VDC), 4 mA (108 VAC)
Максимален ток на утечка в изключено състояние	1,5 mA (за всички напрежения на цифровите входове)
Типично време за реакция	Постоянен ток, бърза: 1,1 ms; постоянен ток, бавна: 18 ms; променлив ток: 5 ms след първия положителен полупериод
Изолация	1 000 VDC/VRMS канал към система; 50 VDC/VRMS канал към канал
Защита от пренапрежение	Отговаря на изпитването за устойчивост на пренапрежение IEEE-472-1974
Околна температура	От 0 до 70 °C (32 до 158 °F)
Относителна влажност	От 5% до 95% до 55 °C (131 °F) без кондензация; от 5% до 45% при 70 °C (158 °F) без кондензация
Степен на замърсяване	I
Надморска височина	От морското равнище до 3 km (1,86 mi)
Качество на въздуха	Некорозивна

Указания за инсталиране

Hardware Configuration: Преди да поставите модула, регулирайте вградените джъмпери и превключватели, за да зададете хардуерните ограничения. Уверете се, че шунтовете на съответния терминиращ блок съответстват на изискванията за конфигурация на отделните канали за входове/изходи.
Bus Limitations: Проверете дали към един и същ сегмент на разширителната шина за входове/изходи са свързани не повече от 63 модула за цифрови входове.
Module Mounting: Поставете единствената печатна платка право в предназначения за нея слот в монтажния блок на модула.
Field Wiring: Насочвайте всички физически кабелни връзки на място изключително към външния терминиращ блок NTDI01.

Съответствие и сертификати

CE Mark Declaration: Съответства на Директива EMC96 89/336/EEC (EN50082-2 Общ стандарт за устойчивост — Част 2: Промишлена среда и EN50081-2 Общ стандарт за излъчвания — Част 2: Промишлена среда) и Директива за ниско напрежение 73/23/EEC (EN61010-1 Изисквания за безопасност към електрическо оборудване за измерване, управление и лабораторна употреба), когато е инсталирано в шкаф Symphony.
Canadian Standards Association (CSA): Сертифицирано за използване като оборудване за управление на процеси в обикновена (неопасна) зона.
Factory Mutual (FM): В процес на одобрение за неискроопасно изпълнение: Клас I, Раздел 2, Групи A, B, C, D и Клас II, Раздел 2, Групи F, G.

FAQ

Колко цифрови входа може да обработва модулът?

Модулът е проектиран да обработва до 16 цифрови полеви входа за контролера.

Какъв е максималният брой от тези цифрови модули, разрешени в един сегмент на шината?

До 63 модула могат да работят заедно в един сегмент на шината за разширител на входове/изходи, заедно с един времеви модул.

Какъв код на функцията се използва за свързване с модула?

Контролерът използва код на функцията 242, който представлява интерфейса за цифрови събития SOE, за конфигуриране и достъп до входните канали на модула.
