ABB

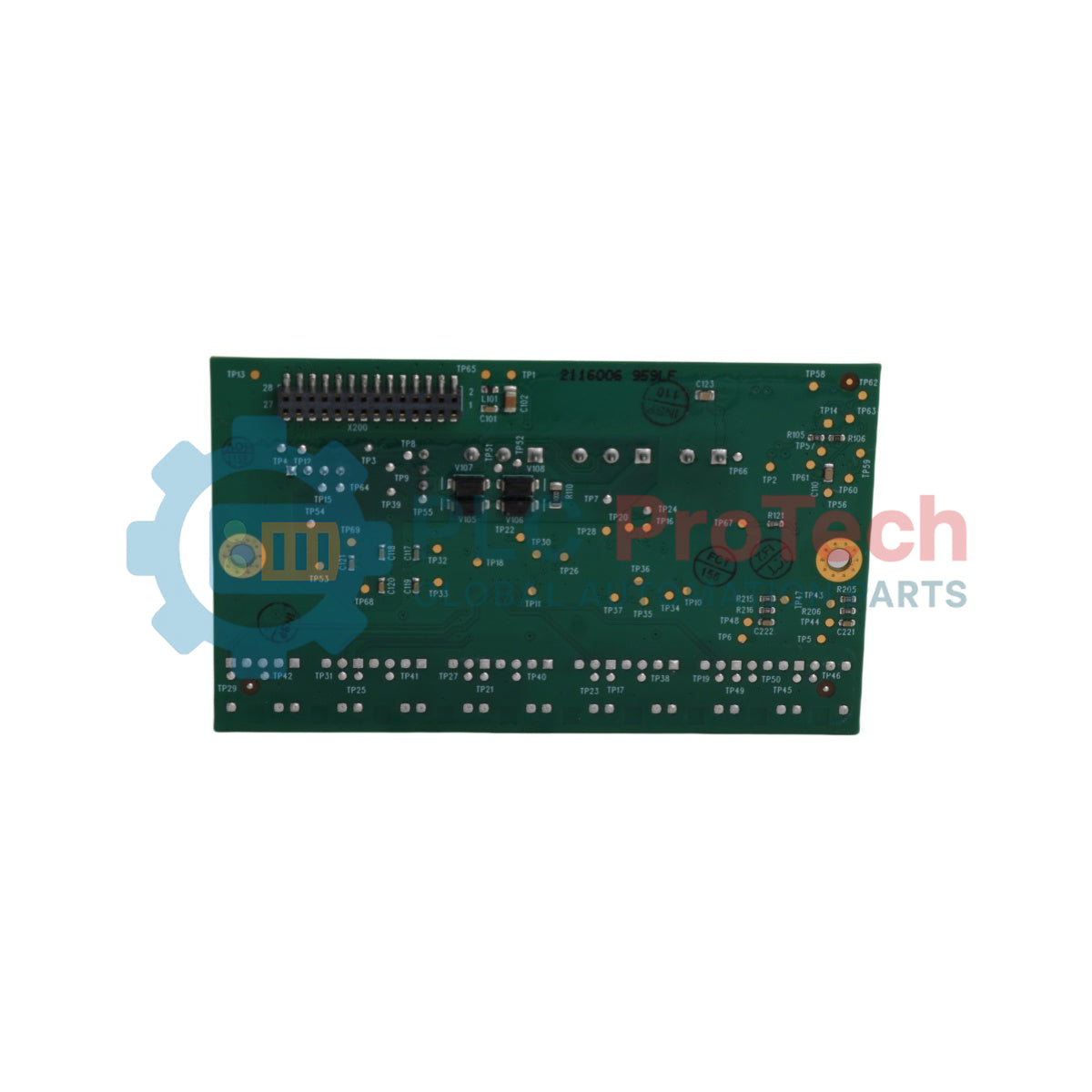

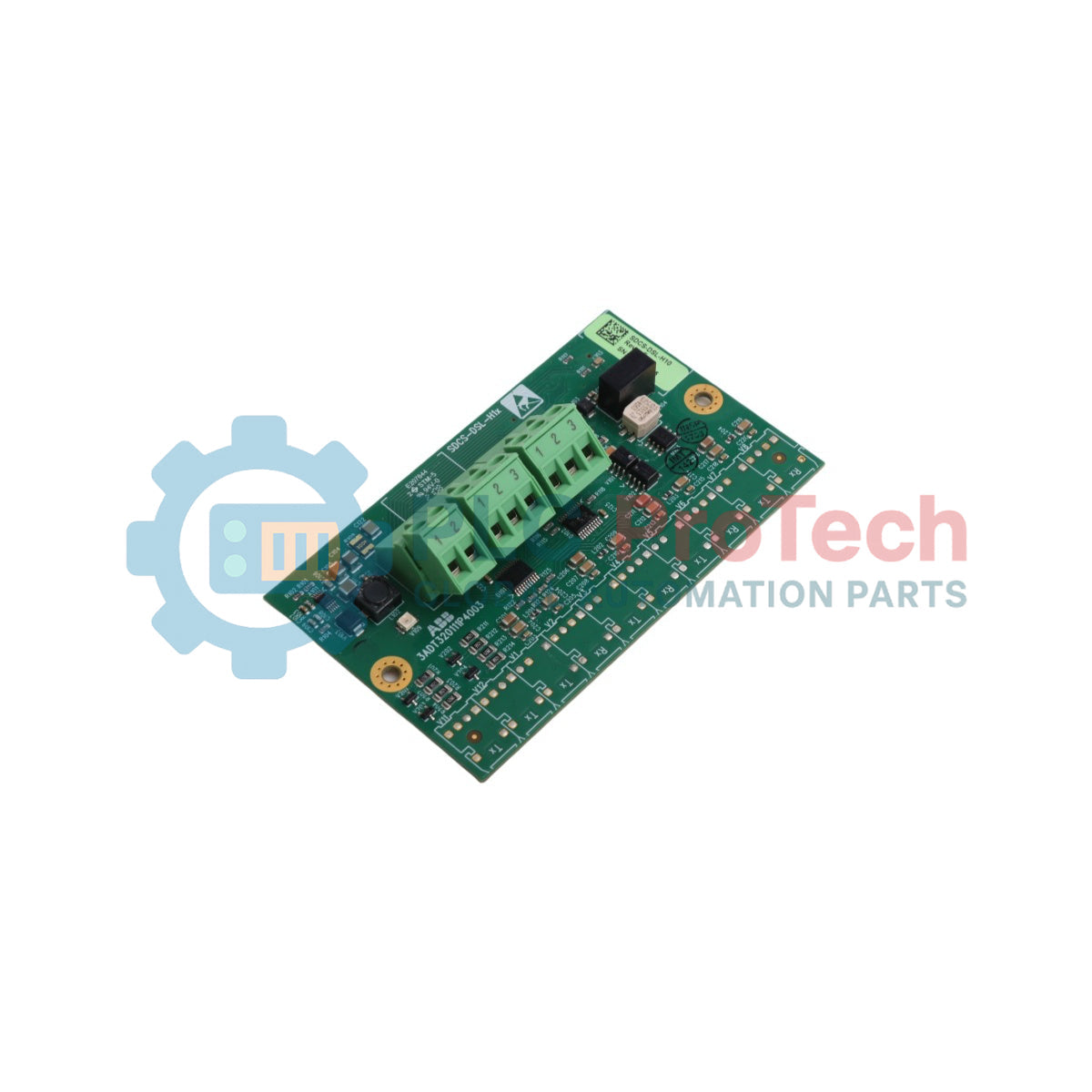

Платка за комуникационни опции ABB SDCS-DSL-H10 DCSLink

SKU SDCS-DSL-H10

В наличност
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB
  • Product No.: SDCS-DSL-H10
  • Origin Швейцария
  • Product Type: Комуникационни табла
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.05 kg
  • Dimensions: 10.4 cm x 6.1 cm x 3 cm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Communication Boards
Количество
Call sales Contact

Product Description

Описание

ABB SDCS-DSL-H10 е специализирана комуникационна опционална платка DCSLink, предназначена за интегриране в промишлени задвижващи системи на ABB, включително серията DCS880. Тази интерфейсна платка осигурява високоскоростни и надеждни комуникационни връзки между силови блокове, конфигурации с множество задвижвания и външен управляващ хардуер. Тя играе ключова роля при координирането на сложни приложения за управление на движението, като позволява синхронизирани конфигурации с множество двигатели, 12-пулсови режими на работа и управление на външен възбудител.

Оборудвана с двуканални връзки DCSLink и поддръжка на оптични канали, SDCS-DSL-H10 осигурява устойчивост на шум и по-големи разстояния за предаване в електрически шумни промишлени среди. Модулът разполага със специални клемни връзки за захранване и маршрутизиране на комуникациите, както и с конфигурируемо терминиране на шината за поддържане на целостта на сигнала в мрежовата архитектура.

Характеристики

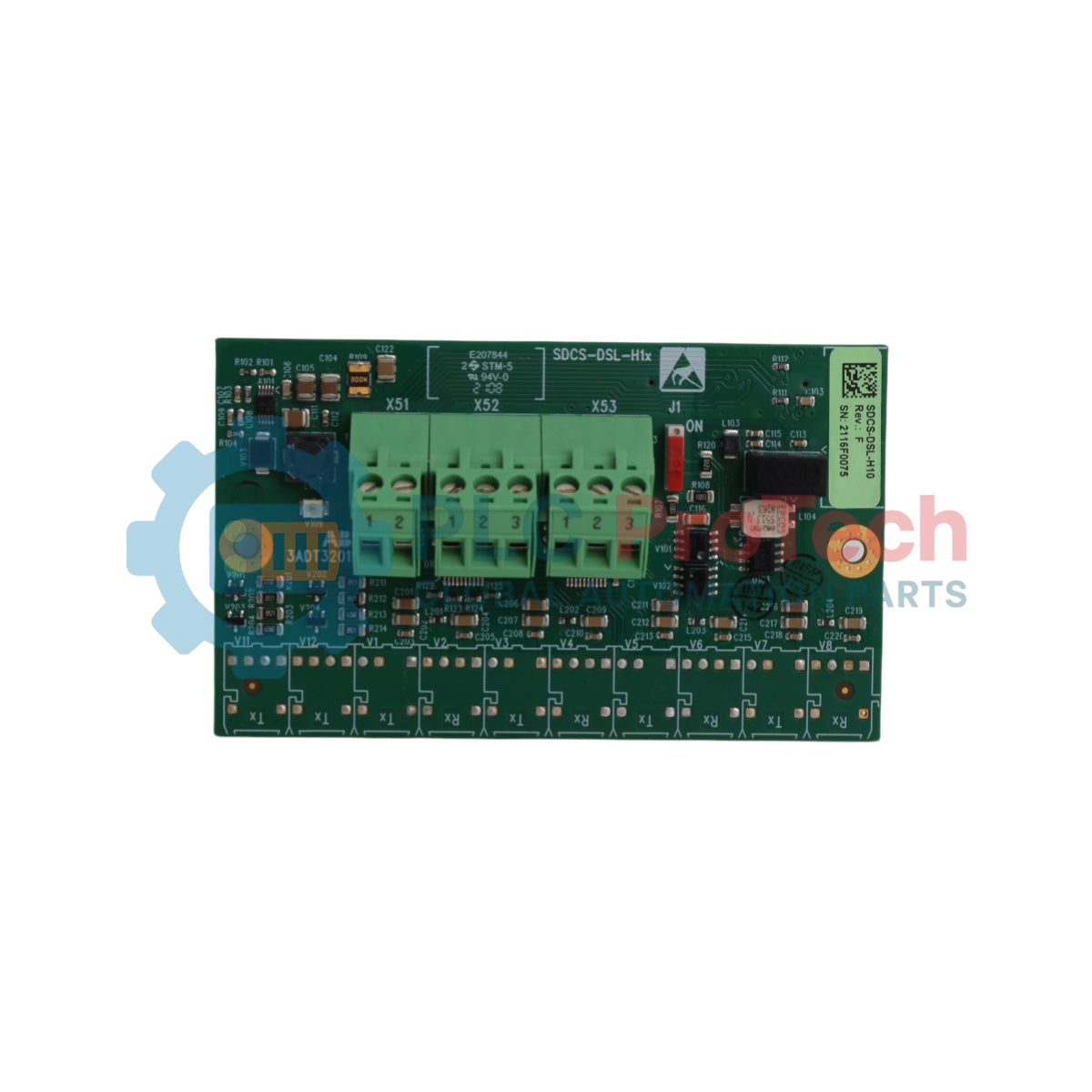

  • Двуканална свързаност DCSLink чрез интерфейсните клеми X52 и X53
  • Поддържа до 4 оптични канала за дистанционна синхронизация и висока устойчивост на електромагнитни смущения
  • Конфигурируем джъмпер за терминиране на шината (J1) за оптимизиране на мрежата
  • Съвместима с конфигурации „главно–подчинено“, 12-пулсови схеми и външни възбудители
  • Работи със стандартно външно управляващо напрежение 24 VDC чрез конектора X51
  • Максимална дължина на кабела 100 метра при комуникационна скорост 500 kBd

Приложения

  • Промишлени системи за автоматизация с множество задвижвания
  • Конфигурации на мощни постояннотокови задвижвания и модернизации до 12-пулсова схема
  • Задвижвания за прокатни станове, екструдери и тежкотоварни конвейери
  • Синхронизация на задвижвания в конфигурация „главно–подчинено“ и паралелни задвижвания

Технически спецификации

Параметър Спецификация
Производител ABB
Точен модел SDCS-DSL-H10
Тип продукт Комуникационна опционална платка DCSLink
Съвместимост със системи ABB DCS880 / Advant OCS / 800xA
Захранване 24 VDC (конектор X51)
Комуникационни интерфейси Канали DCSLink (медни) и оптични канали
Максимална скорост на предаване / разстояние 500 kBd на 100 метра
Терминиране на шината Конфигурируем чрез джъмпера J1
Страна на произход Швеция
Размери 10,4 cm x 6,1 cm x 3 cm
Нетно тегло 0,05 kg

Указания за монтаж

  1. Уверете се, че задвижващата система и спомагателните захранвания са напълно изключени и блокирани преди работа с вътрешни опционални платки.
  2. Проверете модула SDCS-DSL-H10 и опаковката за признаци на повреда при транспортиране или податливост на електростатичен разряд.
  3. Монтирайте комуникационната платка стабилно в предназначения слот на съвместимото задвижване или контролен шкаф на ABB.
  4. Свържете захранването 24 VDC към клема X51 и свържете медните или оптичните кабели DCSLink към интерфейсите X52 и X53 съгласно схемите за окабеляване на системата.
  5. Настройте правилно джъмпера за терминиране на шината (J1) в зависимост от позицията на възела в топологията на мрежата.
  6. Включете системата и проверете състоянието на комуникационната връзка чрез диагностиката на задвижването, преди да пуснете системата в експлоатация.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the ABB SDCS-DSL-H10?
The ABB SDCS-DSL-H10 is a DCSLink communication options board used in ABB industrial drive systems to provide high-speed data exchange, synchronization, and control coordination between multiple power units, master-follower setups, and external exciters.
What power supply voltage does the SDCS-DSL-H10 require?
The ABB SDCS-DSL-H10 operates on a standard 24VDC external power supply connected via the X51 terminal.
Does the SDCS-DSL-H10 support fiber optic communication?
Yes, the ABB SDCS-DSL-H10 supports up to four fiber optic channels alongside standard DCSLink copper connections, offering high noise immunity and extended reach for remote synchronization.
What is the maximum cable length supported by the DCSLink connection?
The ABB SDCS-DSL-H10 supports a maximum cable length of 100 meters at a communication speed of 500kBd.
How is bus termination configured on the SDCS-DSL-H10?
Bus termination on the ABB SDCS-DSL-H10 is managed using a configurable hardware jumper (J1) to ensure optimal signal integrity across the network.
