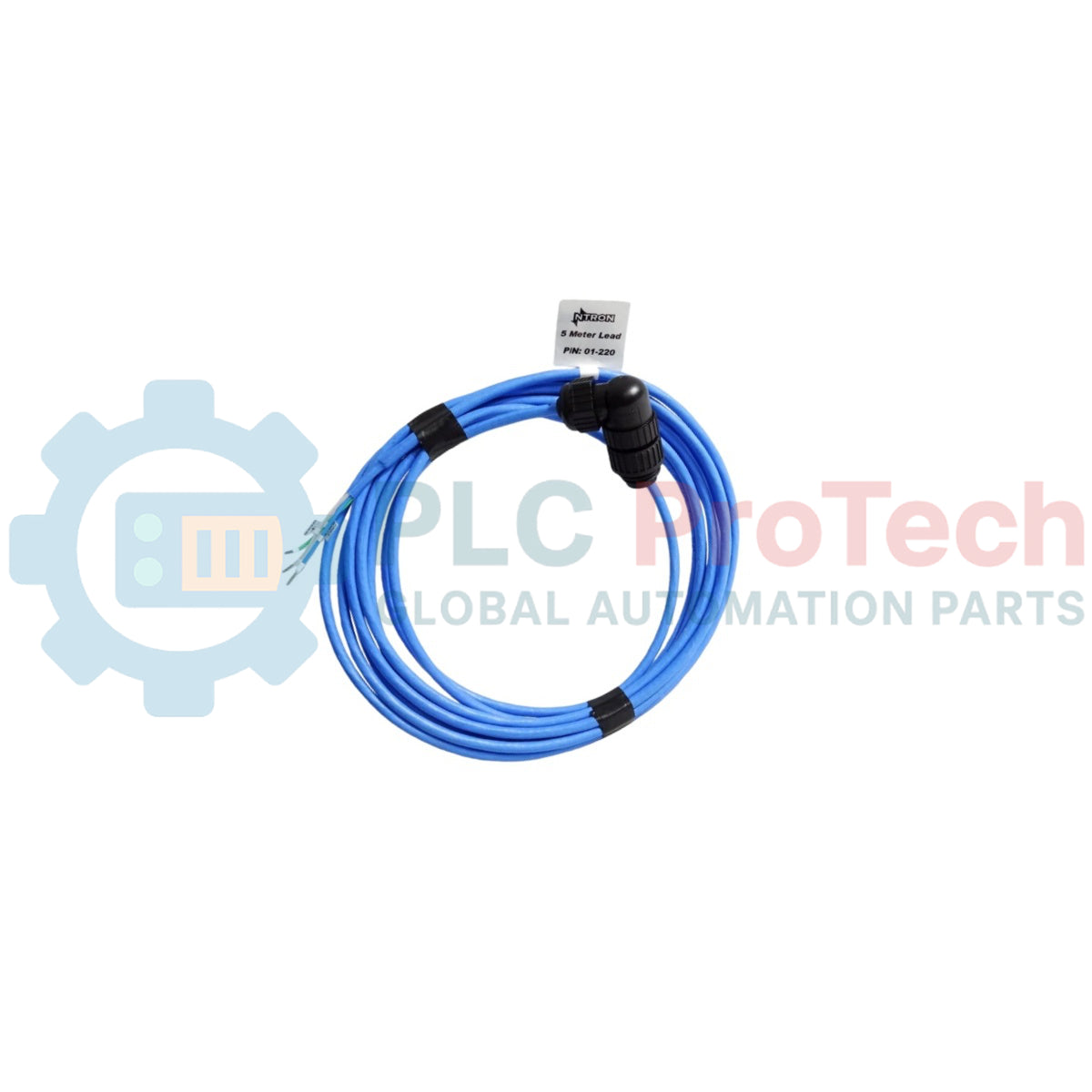

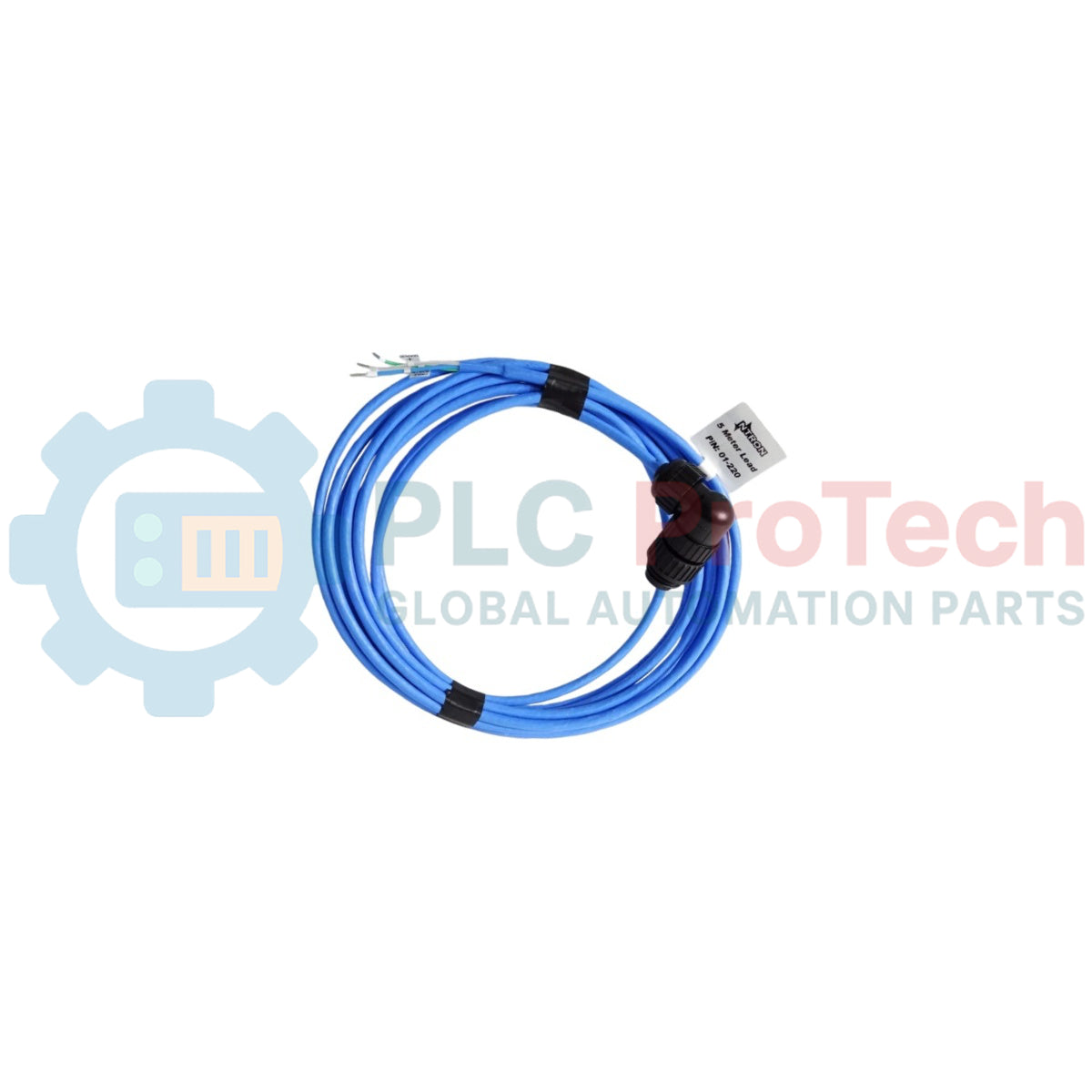

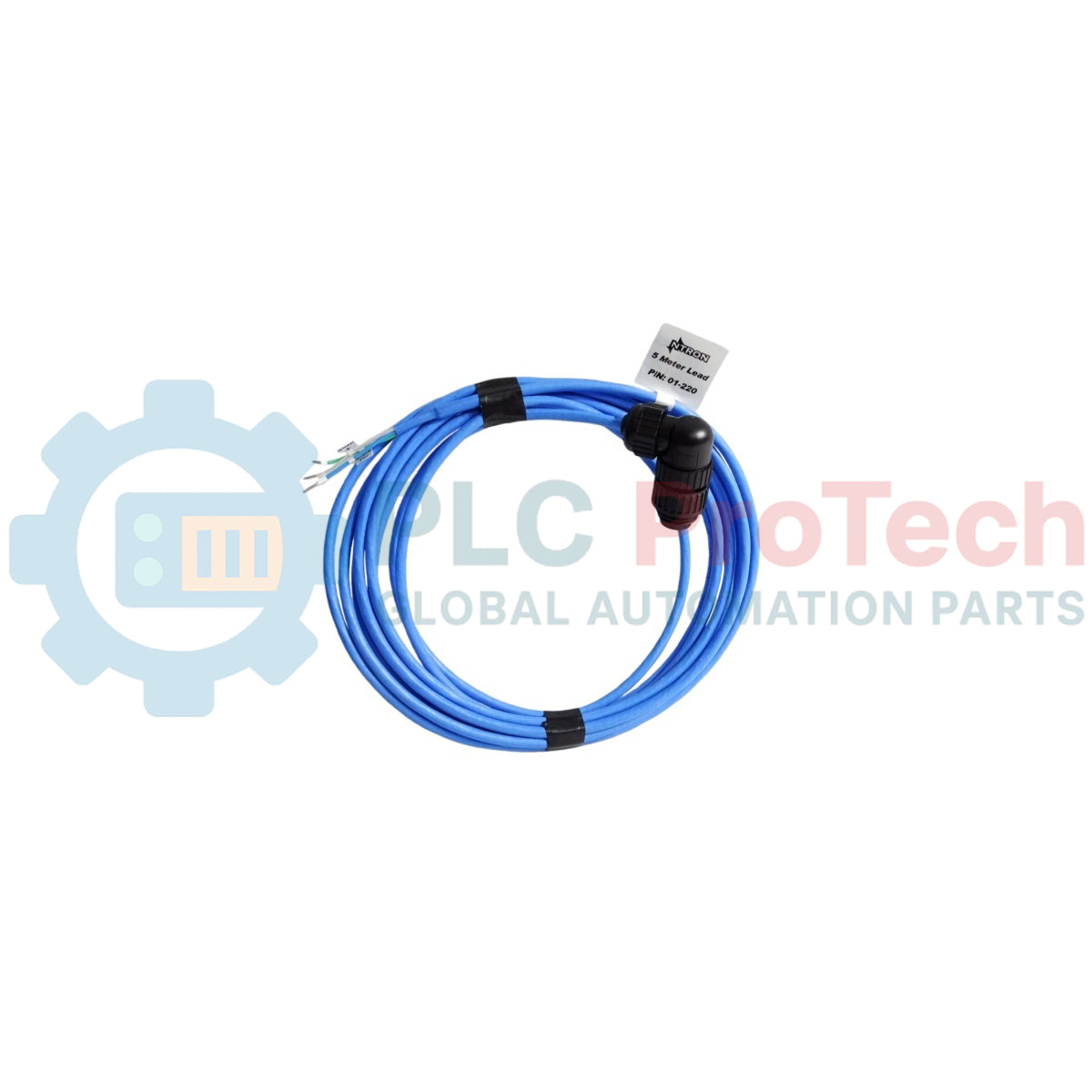

Описание

1770-CD е високонадежден промишлен twinaxial комуникационен кабел, разработен специално за мрежови архитектури Data Highway (DH), Data Highway Plus (DH+) и патентовани Remote I/O (RIO). Като високонадежден физически преносен слой този екраниран кабел с усукана двойка осигурява детерминирани пътища за предаване на токени между централни програмируеми логически контролери, децентрализирани платформи за входове/изходи, честотни регулатори и терминали за операторски интерфейс в зоните за производствена автоматизация. Кабелът, често наричан в промишлена среда Blue Hose, е проектиран да осигурява стабилни характеристики на предаване на дълги разстояния без влошаване на данните.

Вътрешната конструкция съдържа два многожилни калайдисани медни проводника с калибър 20 AWG, изолирани с полиетилен с висока плътност и цветово кодирани в прозрачен и син цвят. За постигане на строг запас за потискане на шума в сурови промишлени електромагнитни полета проводниците са обвити с цялостен Beldfoil алуминиево-полиестерен екран, осигуряващ 100% покритие, допълнен от 55% оплетен екран от калайдисана мед и вграден дренажен проводник от калайдисана мед 20 AWG. Този компонент на промишлената инфраструктура е стандартен в заводи за автомобилен монтаж, автоматизирани складове за сортиране, линии за пакетиране на процеси и мащабни промишлени системи, изискващи високонадеждно взаимно свързване между процесори и дистанционно изпълнение на програмиране.

Характеристики

• Специализирана twinaxial конфигурация, оптимизирана за мрежи Allen-Bradley Data Highway Plus и Remote I/O.
• Двуслойна екранировка, включваща 100% Beldfoil лента заедно с 55% оплетка от калайдисана мед за цялостна изолация от EMI/RFI смущения.
• Характерна, добре видима синя PVC външна обвивка, осигуряваща отлична устойчивост на слънчева светлина и масла.
• Индустриален номинален характеристичен импеданс от 78 ома, предназначен за съгласуване със стандартни станционни конектори и терминиращи резистори.
• Поддръжка на мрежови магистрални линии на дълги разстояния — до 10000 фута в зависимост от скоростта на предаване в мрежата.

Приложения

• Многовъзлови мрежи за свързване на процесори Data Highway Plus (DH+) към процесори.
• Комуникационни връзки за разпределени шасита Remote I/O (RIO) на SLC 500 и PLC-5.
• Окабеляване на магистрални линии в контролни шкафове и мрежови връзки между панелите.
• Незащитени промишлени среди, изискващи устойчиви на слънчева светлина комуникационни кабели за дълги разстояния.

Технически спецификации

Връзки/интерфейси

Указания за монтаж

Контрол на минималния радиус на огъване

При монтажа и прокарването спазвайте строг механичен радиус на огъване не по-малък от 2.50 инча. Нарушаването на това пространствено изискване може да разтегне усуканите медни проводници или да промени вътрешния импедансен профил, което да причини отражения на сигнала по комуникационната шина.

Интегриране на станционния конектор

При отвеждане на магистралните линии към локални станции свързвайте кабелните проводници към стандартни станционни конектори от серия 1770 или еквивалентни 3-пинови клемни блокове. Уверете се, че синият проводник съответства на възел Line 1, а изводите на прозрачния проводник са свързани към клемата Line 2 по еднакъв начин във всички свързани мрежови възли.

Протокол за заземяване на екрана

Заземете общия метален дренажен екраниращ проводник на едно-единствено физическо място по протежение на целия сегмент на мрежовата шина — за предпочитане към заземителната шина на шасито на корпуса на основния главен процесор. Не свързвайте екрана на няколко места, за да елиминирате риска от индуциране на токове в заземителни контури.

Разделяне на шумовете по кабелопровода

Изолирайте всички трасета на комуникационните линии от линии за променлив ток с висок потенциал и високо напрежение, захранващи линии на електродвигатели, линии на заваръчни апарати и изходни линии на честотни инвертори (VFD). Поддържайте минимална пространствена разделителна дистанция от 12 инча в стандартни кабелни скари или успоредни кабелопроводи.

Често задавани въпроси

За пренос на какви мрежови протоколи е предназначен този конкретен кабел?

Кабелът е проектиран да поддържа промишлени блокове с управляващи данни по Allen-Bradley Data Highway, Data Highway Plus и Remote I/O.

Безопасно ли е този кабел да се прокарва през външни тръбопроводи, изложени на атмосферни влияния?

Да, външната синя PVC обвивка е устойчива на слънчева светлина и е проектирана да запазва конструктивните си свойства при температура на околната среда от -40 до 80 градуса по Целзий.

Може ли този проводник да бъде директно снадян по средата на трасето за удължаване на мрежова магистрала?

Снадянето на комуникационен кабел с кабелни съединители или изолационна лента е забранено; всички мрежови разклонения или удължения трябва да използват проверени станционни конектори, за да се поддържа съгласуван импеданс от 78 ома.

Каква функция изпълнява вътрешната прозрачна и синя изолация?

Прозрачното и синьото оцветяване осигуряват ясно разграничаване на полярността при полево окабеляване, като гарантират последователно съпоставяне на сигналните линии в широки многовъзлови системи.

Осигурява ли този кабел защита срещу високочестотен шум, разпространяващ се по въздуха?

Да, двуслойната система, съчетаваща алуминиево фолио със 100% покритие и оплетка от калайдисана мед с 55% покритие, осигурява високо затихване на високочестотни електромагнитни смущения в заводска среда.

Какво е електрическото съпротивление на жилата на вътрешния проводник?

Вътрешните калайдисани медни проводници имат номинално съпротивление при постоянен ток от 9,5 ома на 1000 фута при стандартизирана базова температура от 20 градуса по Целзий.

Може ли инженер да използва стандартни инструменти за Ethernet от категория 5 за терминиране на този проводник?

Не, този кабел изисква специализирани инструменти за оголване и системи за свързване с винтови скоби или клемни блокове, съобразени с параметрите на 20 AWG двуосен кабел.

Подходящ ли е този конкретен модел за изграждане на отклонения?

Да, тя е проектирана за изграждане както на основни мрежови магистрали на дълги разстояния, така и на къси отклонения към локализирани периферни компоненти.

Какво терминиране е задължително в крайните точки на кабелното трасе?

Физическите краища на шината Data Highway Plus трябва да бъдат терминирани със съгласуван резистор между прозрачния и синия проводник, за да се предотврати отражението на пакетите.

Какво е максимално допустимото натягане при издърпване на проводници през табло?

Ограничението за конструктивното натоварване на кабелния комплект никога не трябва да надвишава препоръчителната граница на издърпване от 48 паунда.
