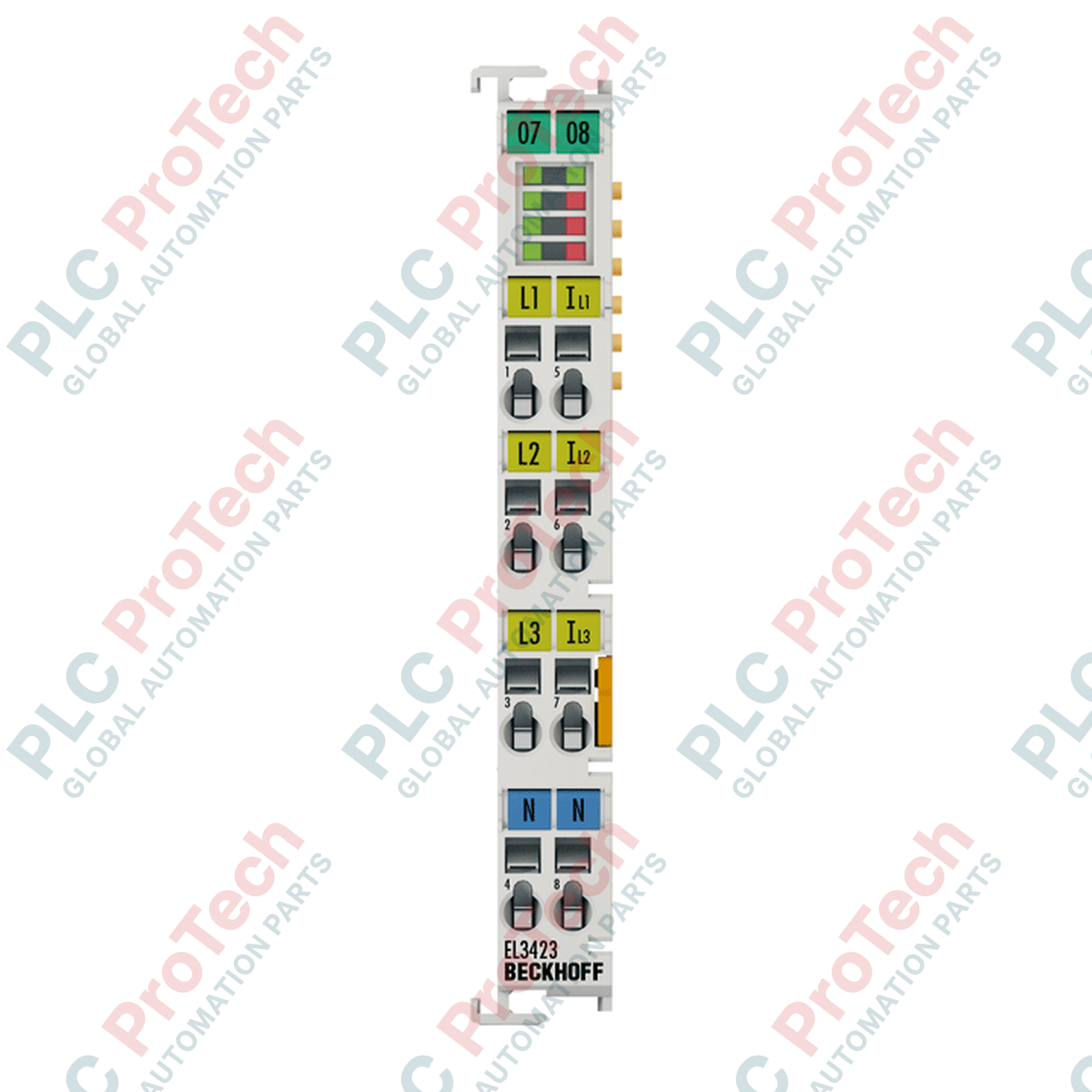

Общ преглед на продукта

Beckhoff EL3423 е усъвършенстван терминал за измерване на трифазна мощност, предназначен за подробен анализ на енергията и качеството на електроенергията. За разлика от стандартните терминали с аналогови входове, които просто отчитат нивата на напрежението или тока, EL3423 извършва сложни изчисления вътрешно и предоставя директно по мрежата EtherCAT обработени стойности като активна/реактивна мощност, потребление на енергия и коефициент на мощност. Това е идеално решение за наблюдение на промишлени машини, електрически разпределителни шкафове и системи, свързани към електрическата мрежа, където ефективността, управлението на натоварването и електрическото състояние са от първостепенно значение.

Техническа конфигурация

EL3423 функционира като интелигентен измервателен възел, като поема от PLC контролера сложните математически изчисления, необходими за анализа на мощността.

• Трифазно измерване: Разполага с 3 канала за измерване на ток и 3 канала за измерване на напрежение, което позволява наблюдение на балансирани и небалансирани трифазни системи до 480 V AC.
• Вграден анализ: Предоставя данни в реално време за показателите на качеството на електроенергията, фазовата асиметрия и фазовата последователност, което позволява ранно откриване на проблеми от страна на мрежата или повреди от страна на двигателя.
• Галванична изолация: С изолация от 2500 V терминалът осигурява отлична защита на управляващата система срещу пикове на напрежението в електрическата мрежа.
• Гъвкаво окабеляване: Терминалът поддържа стандартен монтаж върху 35 mm DIN шина и използва пружинни клеми, което улеснява сигурния и устойчив на вибрации монтаж в компактни шкафове.

Технически спецификации

Често задавани въпроси

Измерва ли терминалът тока директно?

Не. Входовете за измерване на ток са предназначени за максимален ток от 1 A. Трябва да използвате външни токови трансформатори (CT) с вторичен изход 1 A, за да понижите линейния ток до ниво, подходящо за терминала.

Какво измерва „коефициентът на качеството на електроенергията“?

Коефициентът на качеството на електроенергията помага да разберете колко ефективно вашият товар консумира енергия. Той следи параметри като коефициента на мощност ($\cos\phi$) и хармоничните изкривявания. Спадът в тези стойности може да показва проблеми със свързаните двигатели, захранващи устройства или самата електрическа мрежа.

Може ли да се използва за еднофазно измерване?

Да, терминалът поддържа опционален еднофазен режим на работа, което позволява използването му за по-прости задачи за мониторинг на енергията, ако не е необходима трифазна връзка.

Инженерна интеграция и най-добри практики при експлоатация

• Безопасността на първо място: Тъй като този терминал е свързан директно към мрежови напрежения (до 480 V), винаги се уверявайте, че на линиите за измерване на напрежението са монтирани подходящи предпазители или прекъсвачи, за да защитите терминала и управляващия шкаф.
• Правилно окабеляване: Уверете се, че фазовата последователност (L1, L2, L3) е спазена както при входовете за напрежение, така и при входовете за ток. Неправилното съпоставяне на фазите ще доведе до неточни изчисления на мощността и енергията.
• Оразмеряване на CT: При избора на външни токови трансформатори се уверете, че класът им на точност е достатъчен за вашето приложение. Грешката при измерване на терминала е 0,5%, затова използването на CT с ниска точност ще влоши общата производителност на системата.
• Обновяване на данните: Тъй като интервалът на обновяване е > 10 s (синхронизиран с мрежовата честота), този терминал е предназначен за мониторинг на оперативното потребление на енергия, а не за високоскоростни преходни процеси. Той е идеален за регистриране на потреблението на енергия и идентифициране на дългосрочни тенденции в натоварването.
