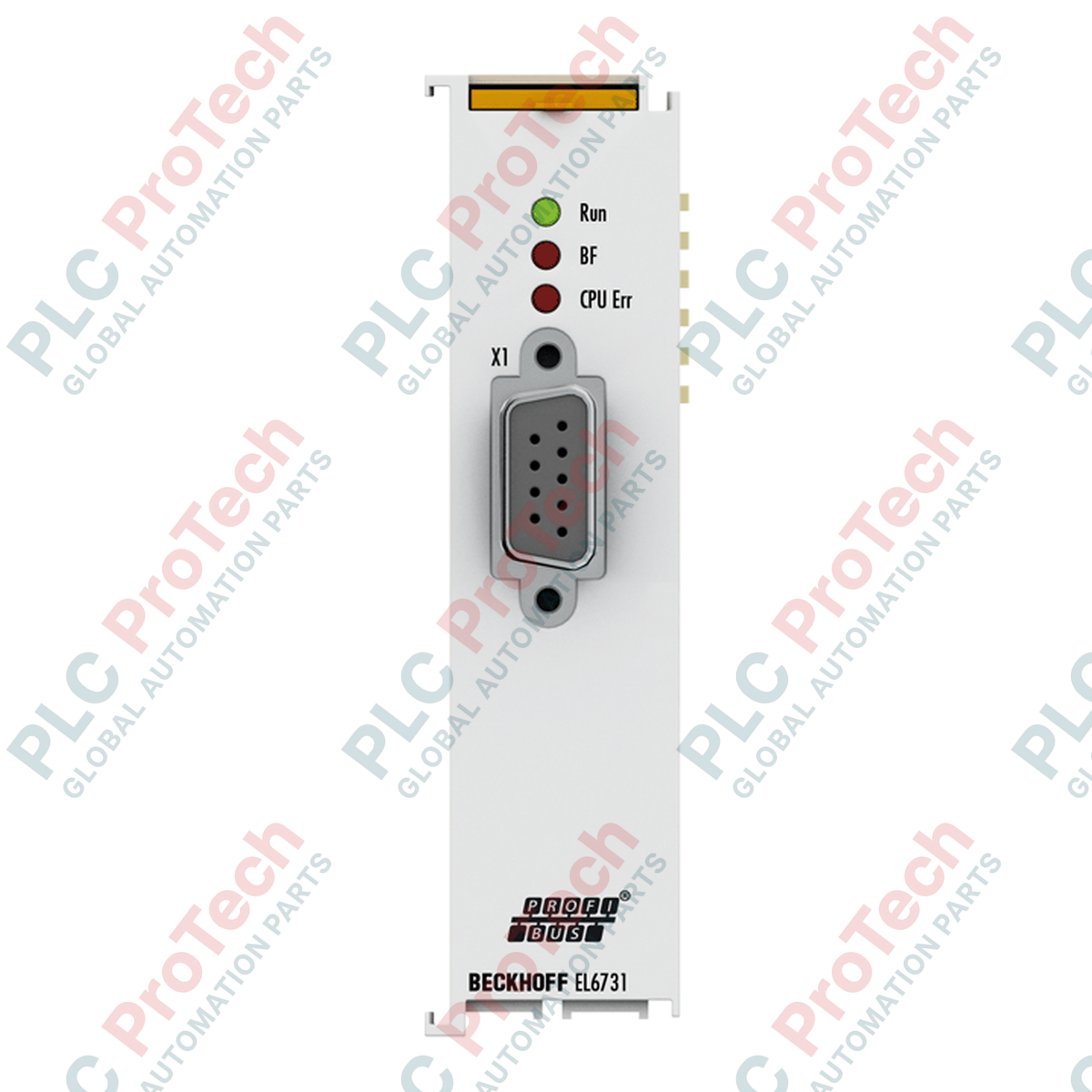

Beckhoff EL6731 EtherCAT терминал PROFIBUS master/slave модул

SKU EL6731

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL6731
Origin Германия
Product Type: EtherCAT терминали
Payment: T/T, Western Union
Weight: 0.07 kg
Dimensions: 24 мм x 100 мм x 52 мм
Shipping port: Xiamen
Warranty: 12 months

Product Description

Описание

Интегрирането на полеви мрежи PROFIBUS във високопроизводителни EtherCAT мрежи е улеснено чрез комуникационния интерфейс Beckhoff EL6731. Този 1-канален PROFIBUS терминал за главно/подчинено устройство осигурява двупосочен трансфер на данни между EtherCAT терминали и стари инсталации PROFIBUS DP, DP-V1, DP-V2 и MC. Той работи безпроблемно в системата TwinCAT, като позволява различни DP времена на цикъла за всеки подчинен модул чрез реализиране на концепцията CDL (Co-processor Dependency Link).

Модулът функционира като високоинтегриран шлюз, поддържащ до 125 подчинени модула и скорости на предаване от 9,6 kbaud до 12 Mbaud. Конструкцията му осигурява галванично изолиране на комуникационния интерфейс, светодиоди за състоянието за бърза диагностика и разпределени часовници за прецизна синхронизация, което го прави надежден избор за сложни разпределени архитектури за промишлено управление.

Характеристики

Едноканален комуникационен интерфейс, поддържащ режими на работа като PROFIBUS master и slave.
Съвместим с PROFIBUS DP (стандартен), DP-V1 (ациклични услуги от клас 1 и 2, аларми), DP-V2 и равноотдалечения PROFIBUS MC.
Поддържа различни DP времена на цикъла за всеки подчинен модул чрез реализиране на концепцията CDL.
Галванично изолиран 9-пинов D-sub интерфейс за подобрена цялост на сигнала и устойчивост на шум.
Интегрирана функционалност EtherCAT Distributed Clocks за прецизна синхронизация.
Ясна хардуерна диагностика чрез интегрирани светодиоди за състоянието на предния панел.

Приложения

Наблюдение на съоръжения за производство и разпределение на електроенергия.
Миграция на стари мрежи в нефтопреработвателни и газопреработвателни предприятия.
Автоматизация на пречиствателни станции за вода и отпадъчни води.
Синхронизация на фабрична автоматизация и роботизирани монтажни линии.
Интегриране на стари PROFIBUS задвижвания за електродвигатели, сензори и отдалечени I/O модули в съвременни EtherCAT архитектури.

Технически спецификации

Производител	BECKHOFF
Каталожен номер / модел	EL6731
Технология	PROFIBUS DP терминал за главно/подчинено устройство
Брой канали	1
Скорости на предаване на данни	От 9,6 kbaud до 12 Mbaud
Интерфейси	1 x D-sub жак, 9-пинов, галванично изолиран
Капацитет на шината за устройства	Макс. 125 подчинени устройства (до 244 байта входни, изходни, параметрични, конфигурационни или диагностични данни на подчинено устройство)
Ширина на битовете на процесния образ	Общо макс. 1.4 kbyte входни и 1.4 kbyte изходни данни
Разпределени часовници	Да
Консумация на ток на E-bus	Типично 200 mA
Хардуерна диагностика	Светодиоди за състоянието
Работна температура	-25 degC до +60 degC
Температура на съхранение	-40 degC до +85 degC
Относителна влажност	95 %, без кондензация
Устойчивост на вибрации/удари	Съответства на EN 60068-2-6 / EN 60068-2-27
Устойчивост/излъчване на електромагнитна съвместимост	Съответства на EN 61000-6-2 / EN 61000-6-4
Степен на защита	IP20
Монтажно положение	Променливо монтажно положение
Материал на корпуса	Поликарбонат
Размери (W x H x D)	24 mm x 100 mm x 52 mm
Монтаж	Върху 35 mm DIN шина (съответстваща на EN 60715) със заключване
Свързване на окабеляването	Специална push-in връзка (E-bus)
Тегло	Прибл. 70 g

Връзки и интерфейси

Конектор / пин	Функция / описание
9-пинов D-Sub жак	Стандартен PROFIBUS интерфейс (галванично изолиран)
Push-in клеми	Директно свързване към модул с клемен блок за EtherCAT E-bus на Beckhoff

Указания за монтаж

Монтаж: Монтирайте върху стандартна 35 mm DIN шина, съответстваща на EN 60715. Уверете се, че заключващият плъзгащ механизъм е надеждно застопорен.
Екраниране и заземяване: Уверете се, че DIN шината е свързана към функционална земя с нисък импеданс. Екраните на PROFIBUS кабелите трябва да бъдат правилно заземени към корпуса на конектора, за да се предотвратят електромагнитни смущения.
Циркулация на въздуха: Оставете достатъчно пространство за вентилация над и под модула с клемния блок, за да осигурите пасивно охлаждане. Не блокирайте въздушните пътища при монтаж един до друг с други EtherCAT клеми.
Окабеляване: Използвайте специализирани екранирани усукани двойки кабели, сертифицирани за PROFIBUS, за D-sub връзката и спазвайте максималните дължини на сегментите според избраните скорости на предаване.

Съответствие и сертификати

CE
UL
ATEX: II 3 G Ex nA IIC T4 Gc

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Каква е основната функция на Beckhoff EL6731?

Beckhoff EL6731 е 1-канален комуникационен терминал, който действа като шлюз и позволява интегрирането на PROFIBUS DP устройства, работещи като master или slave, в EtherCAT мрежа.

Какви протоколи се поддържат от модула EL6731?

Поддържат се PROFIBUS DP (стандартен), PROFIBUS DP-V1 (ациклични услуги от клас 1 и 2, аларми), DP-V2 и равноотдалечен PROFIBUS MC.

Колко PROFIBUS slave устройства може да поддържа master терминалът EL6731?

Може да поддържа до 125 slave устройства, с до 244 байта входни, изходни, параметрични, конфигурационни или диагностични данни за всяко slave устройство.

Какви са температурите на околната среда при експлоатация на този терминал?

Диапазонът на работната температура е от -25 °C до +60 °C, а диапазонът на температурата на съхранение е от -40 °C до +85 °C.

Терминалът EL6731 поддържа ли разпределени часовници?

Да, модулът поддържа разпределени часовници EtherCAT за изключително прецизна синхронизация на времето в мрежата.
