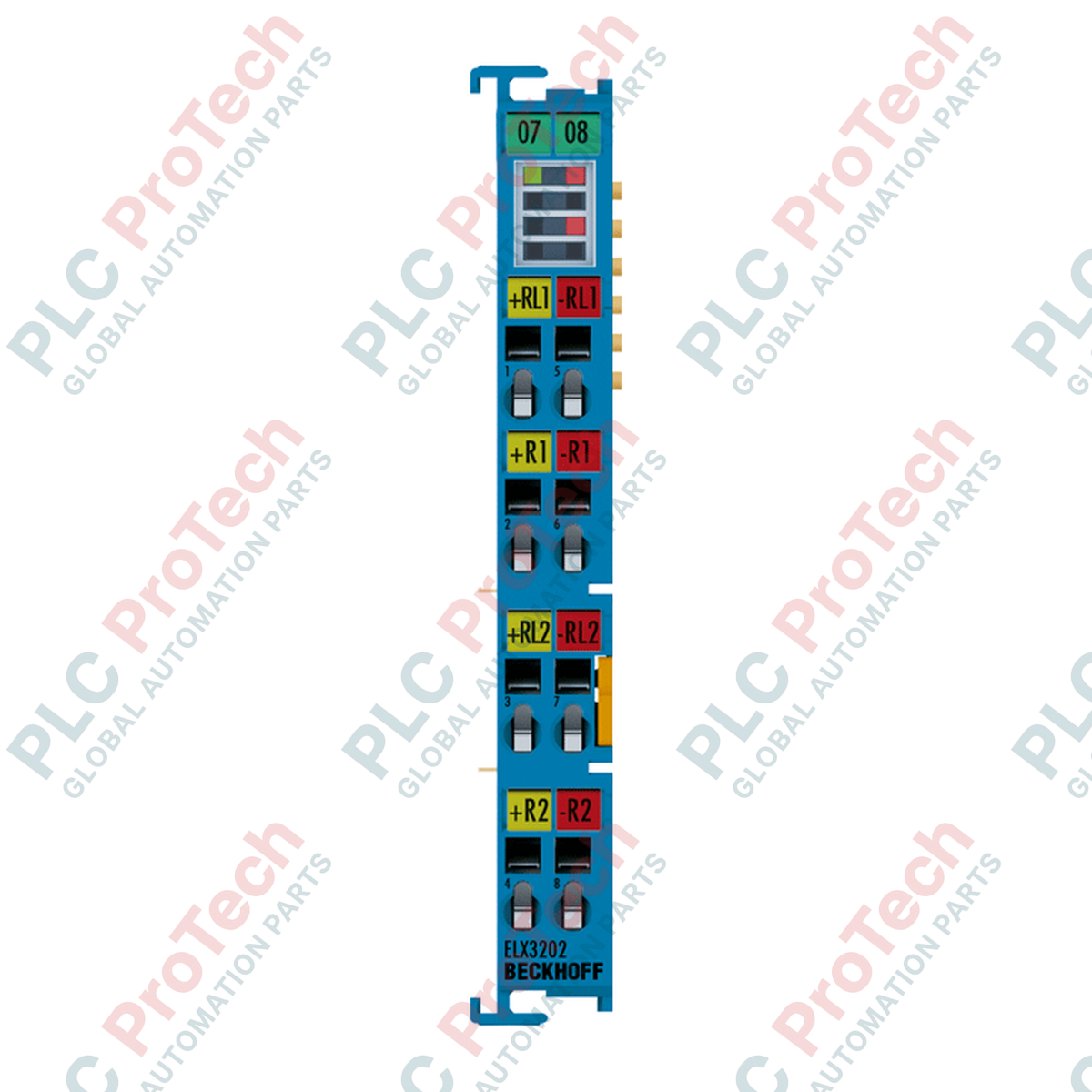

BECKHOFF ELX3202 е 2-канален аналогов входен EtherCAT терминал, предназначен за прецизни измервания на температура и съпротивление в опасни зони. Като искробезопасен (Ex i) интерфейс този терминал позволява директно свързване на съпротивителни температурни детектори (RTD), разположени в зони 0/20 и 1/21 с опасност от експлозия, без необходимост от външни защитни бариери.
Този компактен терминал с ширина 12 mm предлага 16-битова разделителна способност и поддържа широк спектър от типове сензори, включително Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 и KT(Y) сензори, както и общи измервания на съпротивление до 4 kOhm. За осигуряване на висока точност на измерване ELX3202 включва интегрирани цифрови филтри, контрол на гранични стойности и линеаризация на характеристичните криви на сензорите.
Проектиран за безпроблемна интеграция в стандартната EtherCAT I/O терминална система на Beckhoff, ELX3202 изисква използването на захранващия терминал ELX9560 за осигуряване на безопасно захранване на електрониката от полевата страна при конфигурации в опасни зони. Той предлага гъвкавост чрез софтуерно конфигурируеми 2-, 3- или 4-проводникови технологии за свързване, които са подходящи за различни изисквания при монтаж на място.
| Производител | BECKHOFF |
| Модел | ELX3202 |
| Тип продукт | EtherCAT терминал |
| Брой входове | 2 (диференциални) |
| Разделителна способност | 16 bit (до 0,01 °C на разряд; по подразбиране: 0,1 °C на разряд) |
| Грешка при измерване | < ±0,3% (спрямо стойността на пълния обхват) |
| Вътрешно съпротивление | тип. >= 10 kOhm (диференциално) |
| Гранична честота на входния филтър | тип. 1 kHz |
| Типове сензори | Сензори Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KT(Y) и съпротивления (10 Ohm до 4 kOhm) |
| Време за преобразуване | 10 до 3300 ms (регулируемо, по подразбиране: 170 ms) |
| Захранване | Чрез E-bus |
| Захранващо напрежение на електрониката | 24 V DC (чрез силовите контакти, изискващо захранване ELX9560) |
| Консумация на ток от E-Bus | тип. 70 mA |
| Консумация на ток от силовите контакти | тип. 10 mA |
| Измервателен ток | < 1 mA (в зависимост от сензора и измервателния диапазон) |
| Размери (Ш x В x Д) | 12 mm x 100 mm x 68 mm |
| Тегло | прибл. 60 g |
| Монтаж | 35 mm DIN шина (EN 60715) със заключващ механизъм |
| Метод на окабеляване | Задействане на пружината с отвертка (едножилни, гъвкави проводници или проводници с кабелни накрайници) |
| Сечение на свързването | Едножилен/многожилен: 0,08 до 2,5 mm² (AWG 28...14), с кабелни накрайници: 0,14 до 1,5 mm² (AWG 26...16) |
| Работна температура | -25 до +60 degC |
| Температура на съхранение | -40 до +85 degC |
| Относителна влажност | 95%, без кондензация |
| Клас на защита | IP20 |
| Одобрения | CE, UL, ATEX, IECEx, cFMus, CCC |
| Маркировка ATEX | II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I |
| Маркировка IECEx | Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Маркировка cFMus | AIS клас I, II, III, раздел 1, групи A до G; клас I, раздел 2, групи A, B, C, D; клас I, зона 2, AEx ec [ia Ga] IIC T4 Gc; [AEx ia Da] IIIC T4 |
