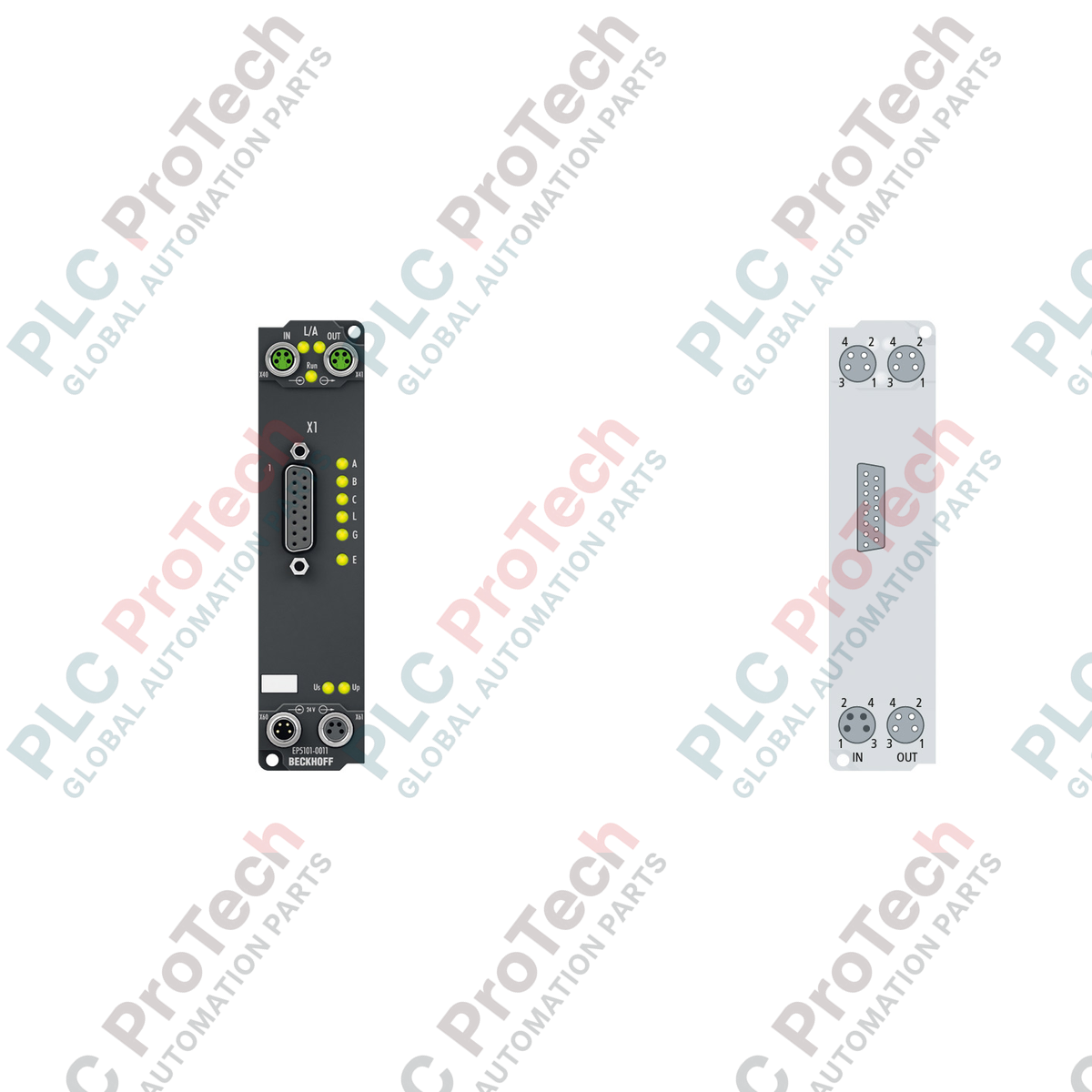

BECKHOFF EP5101-0011 EtherCAT Box

SKU EP5101-0011

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP5101-0011
Country of origin:Германия
Product Type: EtherCAT Box модули
Payment: T/T, Western Union
Weight: 165g
Dimensions: 30 мм x 126 мм x 26,5 мм
Shipping port: Xiamen
Warranty: 12 months

Описание

EtherCAT Box EP5101-0011 на BECKHOFF е едноканален интерфейс за инкрементален енкодер, предназначен за директно свързване към диференциални сигнали от енкодери RS422 и TTL. Проектиран за взискателни индустриални среди, този компактен модул разполага с издръжлив корпус със степен на защита IP65/66/67 и използва 15-пинов D-sub интерфейс за директно свързване на инкрементални енкодери към машината. Модулът обработва квадратурни сигнали (A, B, C) и поддържа интегрирани входове за гейт, фиксиране и статус за прецизно проследяване на позицията и задачи за управление в мрежа EtherCAT.

Чрез преместване на възможностите на интерфейса за енкодера извън електрическия шкаф, директно на ниво поле на машината, този модул намалява необходимостта от окабеляване и минимизира влошаването на сигнала при големи разстояния. Модулът е напълно съвместим със системните архитектури на TwinCAT и осигурява диагностични възможности и комуникация на състоянието по шината EtherCAT.

Характеристики

Едноканален интерфейс за инкрементален енкодер, поддържащ диференциални RS422 и TTL сигнали
15-пинов D-sub интерфейс за надеждно предаване на сигналите от енкодера
Превключваем 16-битов или 32-битов брояч с възможност за 4-кратно оценяване
Интегрирани цифрови входове за фиксиране на нулевия импулс и за статус/гейт
Поддържа Distributed Clocks (DC) за високо синхронизирано тактова управление от мастера
Издръжлив полиамиден корпус с IP65/66/67, позволяващ директен монтаж на машината
Екранирана винтова M8 връзка за комуникация по EtherCAT

Приложения

Индустриални системи за позициониране и управление на движението, изискващи децентрализирани входове/изходи
Монтаж на ниво поле, когато пространството в главния контролен шкаф е ограничено
Високоточна компенсация на скоростта и проследяване на преместването в конвейерни и монтажни системи
Интеграция на обратна връзка от абсолютни и инкрементални енкодери в машиностроенето

Технически спецификации

Общи

Параметър	Спецификация
Производител	BECKHOFF
Точен модел	EP5101-0011
Протокол	EtherCAT
Материал на корпуса	PA6 (полиамид)
Степен на защита	IP65/66/67 (съответства на EN 60529)

Интерфейс на енкодера

Параметър	Спецификация
Брой канали	1
Тип енкодер	Инкрементална, диференциална (RS422) или еднокрайна
Технология на свързване	15-пинов D-sub конектор
Връзка с енкодера	A, A (инв.), B, B (инв.), C, C (инв.), диференциални входове (RS422); статусен вход 5 V DC; вход за гейт/фиксиране 24 V DC
Работно напрежение на енкодера	5 V DC / 150 mA (генерирано от Us)
Гранична честота	4 милиона инкремента/s (с 4-кратно оценяване), съответстващи на 1 MHz
Квадратурен декодер	4-кратно оценяване
Брояч	1 x 16/32-битов превключваем
Фиксиране на нулевия импулс	1 x 16/32-битов превключваем

Електрически характеристики и комуникация

Параметър	Спецификация
Номинално напрежение	24 V DC (-15 % / +20 %)
Консумиран ток от Us	Тип. 130 mA + захранване на сензора
Електрическа изолация	500 V
Интерфейс на шината	2 x M8 конектор, екраниран, винтов тип
Свързване на захранването	Вход: 1 x M8 мъжки, 4-пинов; Надолу по веригата: 1 x M8 женски, 4-пинов
Разпределени часовници	Да

Механични характеристики и характеристики на околната среда

Параметър	Спецификация
Размери (Ш x В x Д)	30 mm x 126 mm x 26,5 mm
Тегло	Прибл. 165 g
Монтаж	2 фиксиращи отвора, диаметър 3,5 mm за винтове M3
Работна температура	0 до +55 degC
Температура на съхранение	-25 до +85 degC
Устойчивост на вибрации/удари	Съответства на EN 60068-2-6 / EN 60068-2-27

Свързвания / интерфейси

Интерфейс или клема	Функция
EtherCAT IN	Свързване към входа на EtherCAT мрежата (M8 конектор, екраниран)
EtherCAT OUT	Свързване към EtherCAT кутия надолу по веригата (M8 конектор, екраниран)
D-sub конектор (15-пинов)	Интерфейс за инкрементален енкодер (канали A, B, C, статусен вход и входове за гейт/фиксиране)
Захранване IN (вход)	Вход за захранване за Us и Up (M8 мъжки, 4-пинов)
Захранване OUT (надолу по веригата)	Прекарване на захранването към устройства надолу по веригата (M8 женски, 4-пинов)

Указания за монтаж

Уверете се, че захранването на цялата автоматизирана система е изключено, преди монтаж или окабеляване.
Монтирайте модула директно върху плоска машинна повърхност или опорна конструкция, като използвате двата фиксиращи отвора с диаметър 3,5 mm и винтове M3.
Проверете дали системното напрежение съответства на номиналните изисквания от 24 V DC, преди да свържете захранването.
Свържете входния и изходния кабел на EtherCAT към екранираните M8 портове, като затегнете здраво пръстена, за да запазите степента на защита IP.
Свържете кабела на инкременталния енкодер към 15-пиновия D-sub конектор и затегнете фиксиращия винт на конектора.
Поставете защитни капачки на всички неизползвани M8 интерфейси, за да предотвратите проникването на влага или прах.
Включете модула и конфигурирайте устройството във вашия TwinCAT проект, като сканирате за устройството в EtherCAT мрежата.

FAQ

Какъв тип енкодер е съвместим с BECKHOFF EP5101-0011?

BECKHOFF EP5101-0011 е предназначен за работа с 5 V диференциални инкрементални енкодери (RS422), но може да приема и едноканални TTL сигнали.

Каква технология на свързване използва BECKHOFF EP5101-0011 за свързване на енкодера?

BECKHOFF EP5101-0011 използва 15-пинов D-sub конектор за свързване на инкременталния енкодер, осигурявайки стабилни сигнали за каналите A, B и C, както и за входовете за състояние и разрешаване.

Поддържа ли BECKHOFF EP5101-0011 разпределени тактови сигнали?

Да, BECKHOFF EP5101-0011 напълно поддържа разпределени тактови сигнали (DC), което осигурява прецизно и силно синхронизирано проследяване на входовете от енкодера в мрежата EtherCAT.

Каква е степента на защита от влиянието на околната среда на BECKHOFF EP5101-0011?

BECKHOFF EP5101-0011 е с корпус със степени на защита IP65, IP66 и IP67, което го прави подходящ за директен монтаж върху машини, без да е необходим отделен контролен шкаф.

Каква е граничната честота на броячния интерфейс на BECKHOFF EP5101-0011?

BECKHOFF EP5101-0011 поддържа максимална гранична честота от 4 милиона инкремента в секунда при 4-кратно оценяване, което съответства на входна честота от 1 MHz.
