BECKHOFF EP3184-0002 EtherCAT кутия, 4-канален аналогов входен модул

SKU EP3184-0002

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP3184-0002
Origin Германия
Product Type: EtherCAT Модули
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Описание

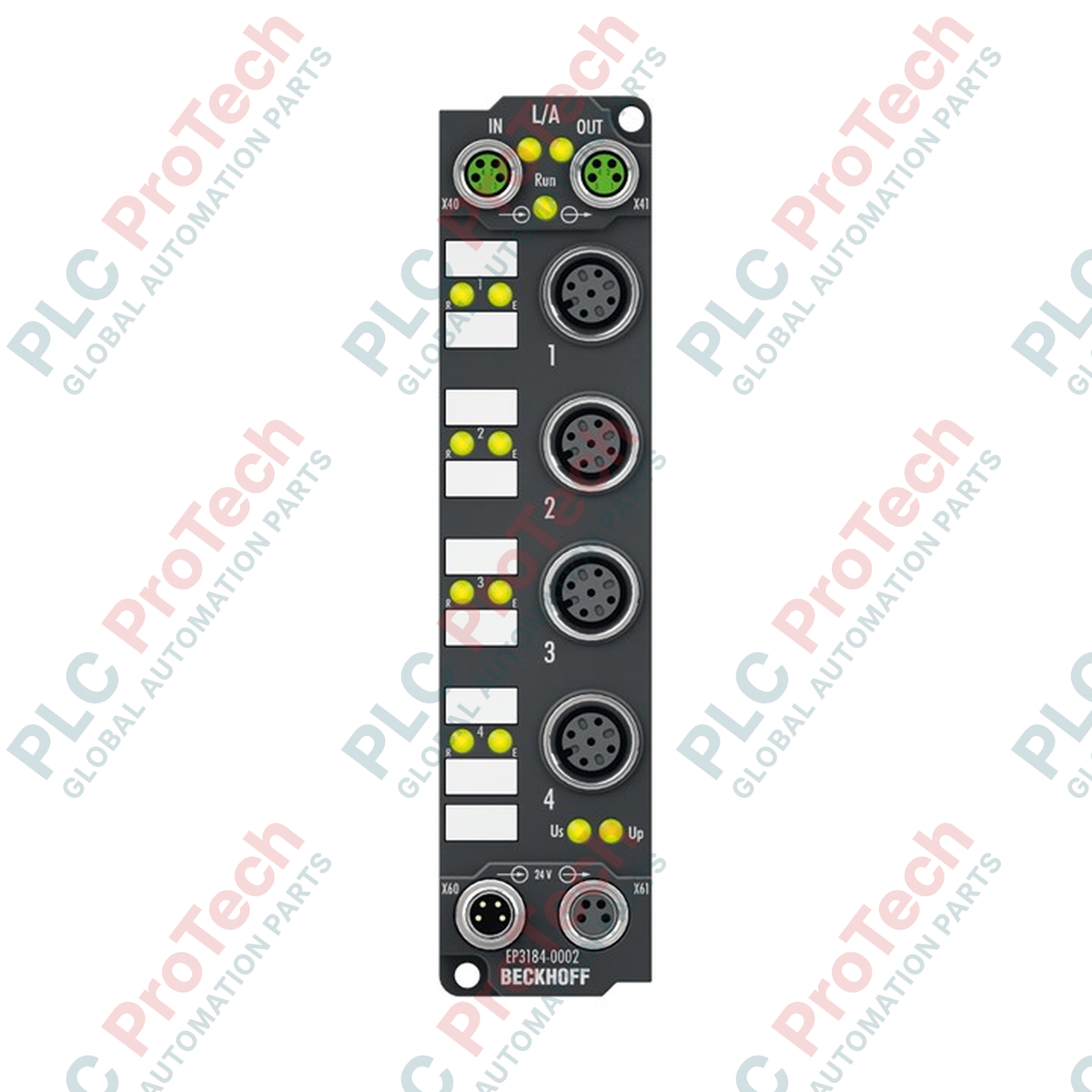

BECKHOFF EP3184-0002 EtherCAT Box е 4-канален модул за аналогови входове, предназначен за тежки промишлени среди, изискващи децентрализирано събиране на данни. Със степен на защита IP65, IP66 и IP67 този модул за монтаж върху машина се свързва директно към EtherCAT мрежата чрез M8 гнезда и придобива прецизни технологични сигнали без необходимост от шкаф за управление.

Този модул обработва четири едностранни аналогови входа, като всеки канал може да се параметризира индивидуално за сигнали на напрежение или ток в диапазона от -10/0 до +10 V или 0/4 до 20 mA. Работейки с 16-битова разделителна способност, включително знака, и поддържайки разпределени часовници, EP3184-0002 осигурява детерминирано времево определяне на измерванията за взискателни приложения за автоматизация и управление.

Характеристики

Четири едностранни аналогови входни канала, параметризируеми за напрежение или ток
Диапазони на напрежението: -10/0 до +10 V; диапазони на тока: 0/4 до 20 mA
Висока 16-битова разделителна способност, включително знака, за прецизно придобиване на сигнали
Вграден EtherCAT интерфейс с два екранирани M8 гнезда за линейна топология
Поддръжка на разпределени часовници за синхронизирани измервания с прецизно отчитане на времето
Здрав пластмасов корпус, изцяло капсулован, със степени на защита IP65, IP66 и IP67
Захранване на сензорите от напрежението на товарното захранване 24 V DC UP

Приложения

Децентрализирани системи за управление на машини без шкафове за управление
Промишлен мониторинг на налягане, дебит и ниво чрез стандартни аналогови сензори
Автоматизирани изпитвателни стендове и измервателно оборудване, изискващи разпределено събиране на данни
Конвейерни и товаро-разтоварни системи, работещи във влажна или прашна промишлена среда

Технически спецификации

Общи

Параметър	Спецификация
Производител	BECKHOFF
Точен модел	EP3184-0002
Тип продукт	EtherCAT Box
Протокол	EtherCAT
Брой входове	4 (едностранни, 1 на гнездо)

Сигнал и вход/изход

Параметър	Спецификация
Тип сигнал	-10/0 до +10 V \| 0/4 до 20 mA, параметризируемо за всеки канал
Вътрешно съпротивление	> 200 kΩ (напрежение) \| обикновено 85 Ω + напрежение на диода (ток)
Синфазно напрежение UCM	max. 35 V
Разделителна способност	16 бита (вкл. знака)
Грешка / неопределеност на измерването	< +-0.3 % (спрямо стойността на пълния обхват)
Време за преобразуване	~ 100 us
Гранична честота на входния филтър	5 kHz
Входен филтър	Конфигурируем
Разпределени тактови импулси	Да

Електрически характеристики

Параметър	Спецификация
Номинално напрежение	24 V DC (-15 % / +20 %)
Захранване на сензорите	От захранващото напрежение на товара UP
Консумация на ток от US	120 mA
Електрическа изолация	500 V

Връзки и интерфейси

Параметър	Спецификация
Шинен интерфейс	2 x M8 гнезда, екранирани, винтов тип
Входни връзки	4 x M12 x 1, 5 извода, с A-кодиране (1 на канал)
Връзка за захранване	Захранване: 1 x M8 мъжко гнездо, 4 извода; Изход към следващо устройство: 1 x M8 женско гнездо, 4 извода

Околна среда и механични характеристики

Параметър	Спецификация
Диапазон на работната температура	-25 до +60 °C
Диапазон на температурата на съхранение	-40 до +85 °C
Устойчивост на вибрации / удари	Съответства на EN 60068-2-6 / EN 60068-2-27
Устойчивост на ЕМС / излъчване	Съответства на EN 61000-6-2 / EN 61000-6-4
Степен на защита	IP65 / IP66 / IP67 (съответства на EN 60529)
Монтажно положение	Променлива

Съответствие и сертификати

Параметър	Спецификация
Одобрения и маркировки	CE, UL, ATEX
Маркировка Ex	II 3 G Ex nA IIC T4 Gc

Указания за монтаж

Уверете се, че системата е напълно обезточена, преди да започнете механичния или електрическия монтаж.
Проверете дали монтажната повърхност е чиста и закрепете модула EP3184-0002 в желаната променлива ориентация, като използвате съвместими машинни винтове.
Свържете входящия мрежов кабел EtherCAT към предназначеното шинно гнездо M8 и при необходимост свържете последователно устройствата надолу по веригата.
Свържете линиите за системното захранване и захранването на товара 24 V DC към захранващите конектори M8, като се уверите в правилната полярност и допустимите отклонения на напрежението.
Свържете аналоговите сензори към входните гнезда M12 с A-кодиране, като обърнете внимание на екранирането и правилното разпределение на изводите за сигнални типове по напрежение или ток.
Проверете всички връзки, затегнете винтовите фиксатори на конекторите M8 и M12, за да запазите уплътняването по IP65/66/67, и възстановете захранването, преди да извършите пускане в експлоатация чрез TwinCAT.
