BECKHOFF IP1010-B200 Lightbus полева шина кутия

Описание

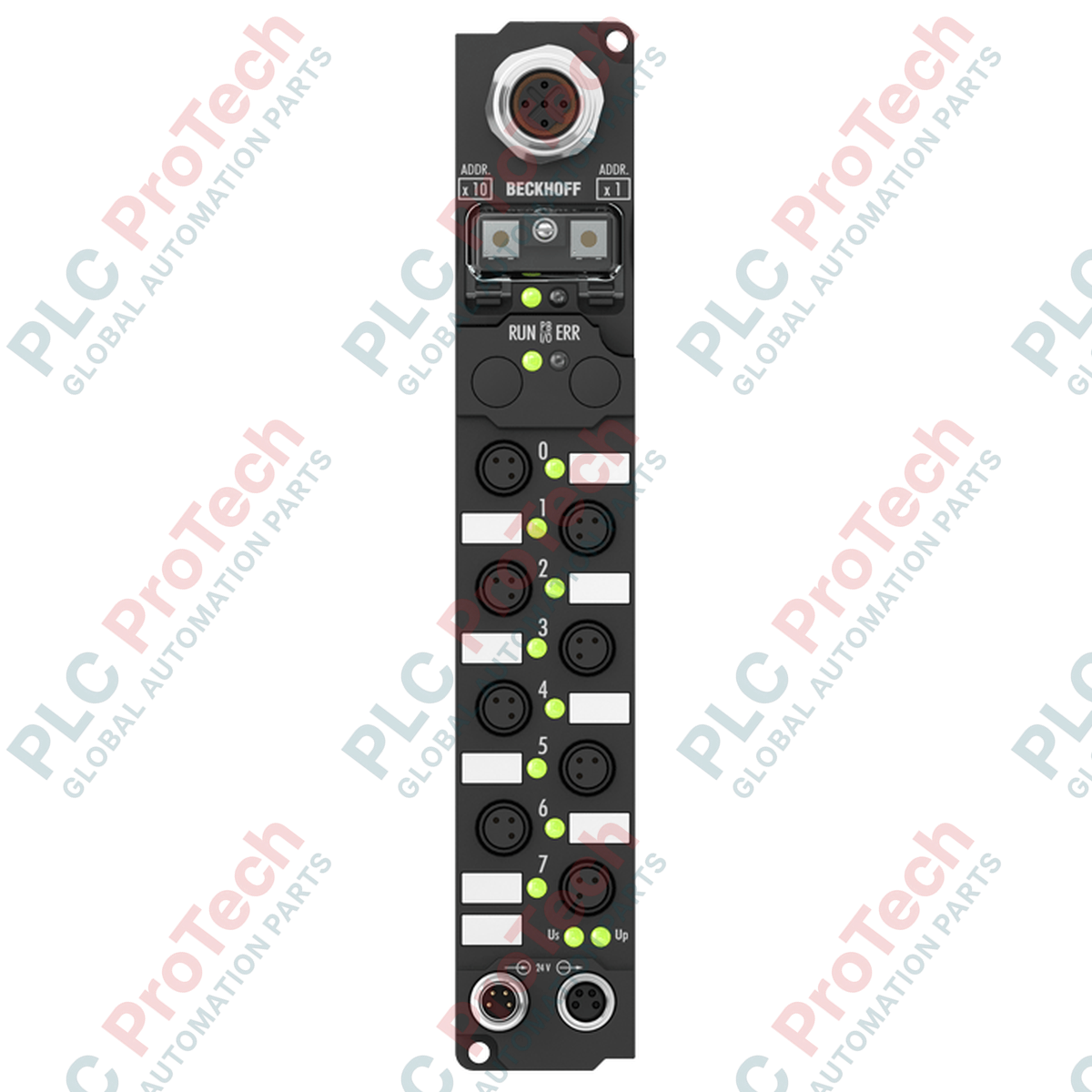

BECKHOFF IP1010-B200 е 8-канален Fieldbus Box с цифрови входове, предназначен за децентрализирани задачи по автоматизация в тежки индустриални среди. Той служи като надеждна връзка между двоичните сензори и оптичната полева шинна система Lightbus, като позволява цифровите сигнали да се улавят директно на ниво машина, без да е необходим защитен управляващ шкаф.

Изработен от изключително издръжлив полиамиден корпус PA6, този модул осигурява надеждна защита IP65/66/67 срещу влага, прах и механични натоварвания. Той разполага с технология за snap-type свързване 8 mm за бързо интегриране на сензори без инструменти и включва вграден входен филтър с време 0,2 ms за стабилна обработка на сигнала при високоскоростни приложения.

Връзката с полевата шина се осъществява чрез високоскоростни оптични интерфейси Lightbus, работещи със скорост до 2,5 Mbaud. Тази оптична среда осигурява отлична устойчивост на шум и пълна електрическа изолация, което прави модула идеален за среди със силни електромагнитни смущения (EMI).

Характеристики

• 8 цифрови входни канала с номинално работно напрежение 24 V DC.
• Бърз входен филтър с време 0,2 ms за бързи преходи на сигнала.
• Оптичен интерфейс Lightbus, поддържащ скорост на пренос на данни 2,5 Mbaud.
• Здрав корпус от полиамид PA6 със степени на защита IP65, IP66 и IP67.
• 8 mm snap-type гнезда за бързо и устойчиво на вибрации свързване на сензори.
• Захранване на сензорите със защита от късо съединение (до общо 0,5 A), получено от управляващото напрежение.
• Схема на 4-пиново захранващо свързване M8 с възможност за проходно подаване от страната на източника.

Приложения

• Децентрализирани системи за монтаж на машини и управление на работни глави.
• Системи за обработка, транспортиране и сортиране на материали, при които използването на полеви шкафове е непрактично.
• Производствени зони с високи нива на електромагнитни смущения, изискващи оптична изолация на сигнала.
• Автоматизирани поточни линии и опаковъчни машини.

Технически спецификации

Общи

Сигнал и входове/изходи

Lightbus и комуникация

Захранване

Механични и климатични характеристики

Връзки / Интерфейси

Указания за монтаж

1. Уверете се, че всички захранващи източници са изключени преди монтажа, окабеляването или обслужването на устройството.
2. Закрепете Fieldbus Box посредством двата монтажни отвора с диаметър 3.5 mm, като използвате крепежни елементи M3. Уверете се, че монтажната повърхност е равна, за да избегнете механично натоварване на корпуса.
3. Проверете максимално допустимия радиус на огъване на оптичните кабели при прокарването им, за да предотвратите затихване и прекъсвания на предаването.
4. Свържете входящото управляващо напрежение 24 V DC към мъжкия конектор M8. При последователно свързване свържете модулите надолу по веригата към женския конектор M8.
5. Монтирайте щракващите сензорни връзки с размер 8 mm и проверете дали сензорите работят в рамките на съответните параметри на сигнала 24 V DC.
6. Включете управляващото захранване и проверете състоянието на системната комуникация чрез интерфейса на контролера.

Препоръки за подмяна

1. Изключете и блокирайте основното управляващо напрежение 24 V DC, подаващо захранване към станцията.
2. Внимателно разкачете оптичните кабели, като предпазите оптичните терминали от прах, замърсявания и маслени замърсители.
3. Изключете всички щракващи входни сензори с размер 8 mm и обозначете позицията на съответния канал за всеки от тях, за да предотвратите грешки при повторното окабеляване.
4. Отстранете захранващите кабели M8 и развийте монтажните крепежни елементи, за да демонтирате стария модул.
5. Монтирайте резервния модул, закрепете всички връзки според предварително документираната схема и извършете първоначални физически проверки, преди да подадете отново захранване.
