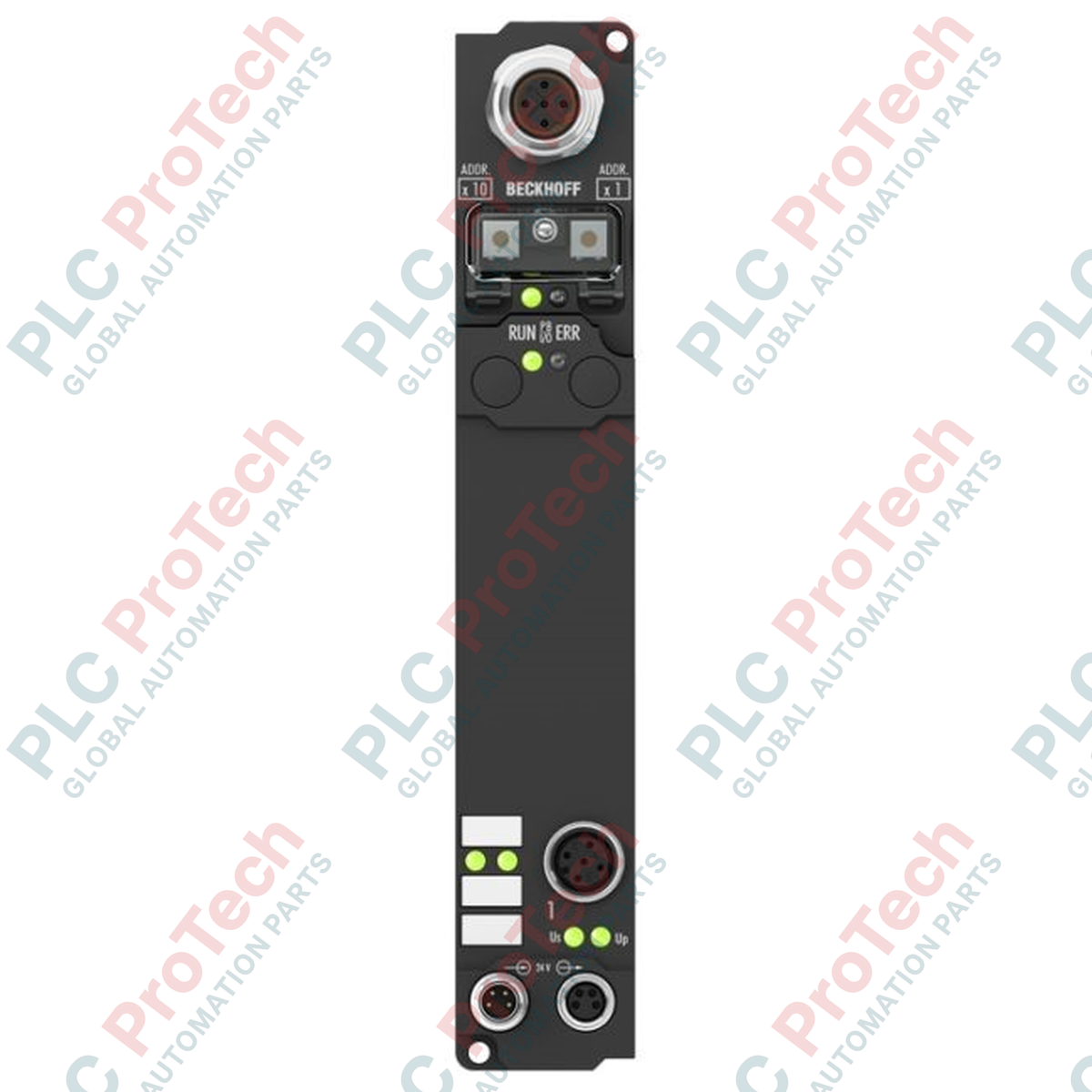

BECKHOFF IP6002-B810 Fieldbus Box

Описание

BECKHOFF IP6002-B810 е здрав, децентрализиран Fieldbus Box, предназначен за директен монтаж върху машината без защитен контролен шкаф. Използвайки отворен, документиран протокол за серийно предаване, този модул осигурява директна комуникация с цифрови и аналогови периферни сигнали. Той служи като интеграционна точка за разпределени машинни инсталации, осигурявайки надеждна обработка на данни и висока защита от влиянието на околната среда.

Устройството разполага с интегриран комуникационен интерфейс RS485, изведен чрез здрав 5-пинов M12 конектор с B-кодиране. Параметризирането, диагностиката и конфигурирането на модула се извършват чрез стандартния софтуерен инструмент BECKHOFF KS2000, което позволява лесна интеграция в съществуващи конфигурации. За улесняване на монтажа модулът включва стандартизирани захранващи връзки M8, осигуряващи надеждно захранване и интегриран изход за последователно свързване на захранването към съседни модули.

Характеристики

• Използва отворен, напълно документиран сериен комуникационен протокол за широка системна съвместимост.
• Разполага с един 5-пинов M12 конектор с B-кодиране за свързване към основния интерфейс на шината.
• Съвместим е със софтуерния инструмент BECKHOFF KS2000 за лесна софтуерна конфигурация.
• Оборудван е с 4-пинови електрически интерфейси M8 както за подаване на входно захранване, така и за разпределяне към следващи устройства.
• Осигурява вътрешна електрическа изолация между управляващото напрежение и мрежата на полевата шина.
• Разполага с корпус със степен на защита IP65, IP66 и IP67, което позволява различни монтажни позиции директно върху машината.

Приложения

• Разпределена индустриална автоматизация и събиране на данни без контролен шкаф.
• Децентрализирано маршрутизиране на сигнали в опаковъчни системи, машини за обработка на материали и конвейерни мрежи.
• Сурови работни среди, изискващи полеви шини с директен монтаж и висок клас на защита.

Технически спецификации

Общи характеристики

Електрически характеристики и сигнали

Интерфейси и свързвания

Механични характеристики и характеристики на околната среда

Указания за монтаж

1. Уверете се, че захранването на цялата автоматизирана система е напълно изключено, преди да извършите монтажа.
2. Монтирайте модула стабилно чрез предвидените интегрирани монтажни отвори върху рамата на машината, в променливо положение, подходящо за приложението.
3. Свържете комуникационния кабел на полевата шина към 5-пиновото M12 гнездо с B-кодировка, като се уверите, че щекерът е поставен правилно, за да се запази степента на защита от проникване.
4. Подайте управляващо напрежение 24 V DC към 4-пиновия мъжки захранващ порт M8. Ако подавате захранване към следващи модули, свържете женския изходен порт M8 към следващото устройство.
5. Извършете конфигурирането и задайте параметрите за пускане в експлоатация в средата KS2000.
6. Захранете системата и проверете стандартната оперативна диагностика чрез индикаторите за състоянието на системата.
