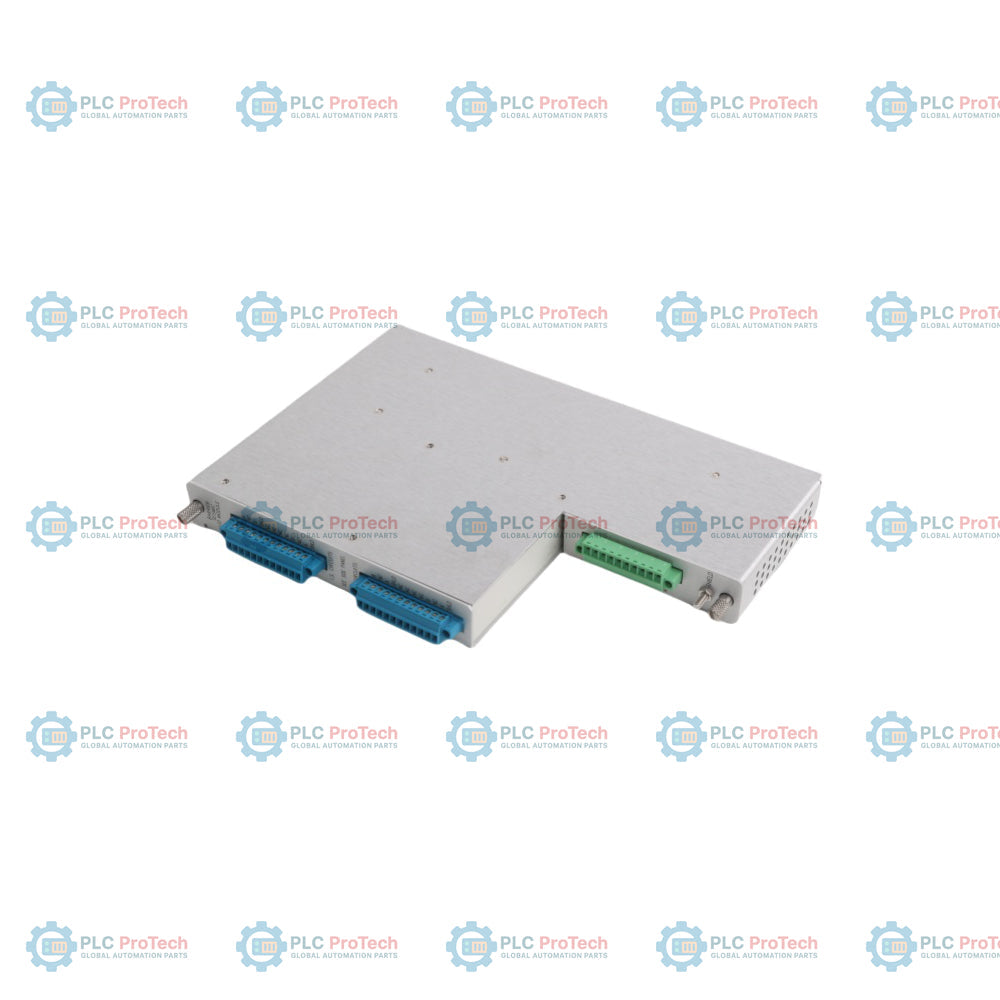

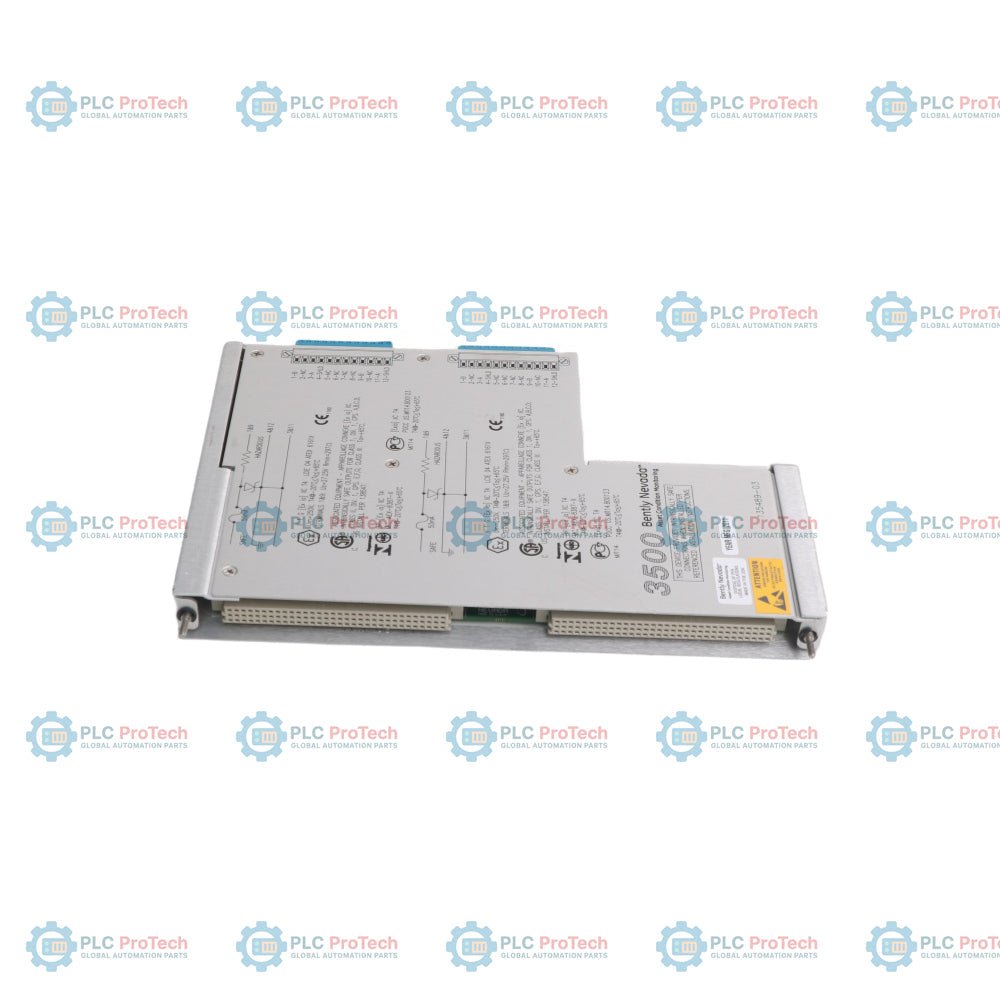

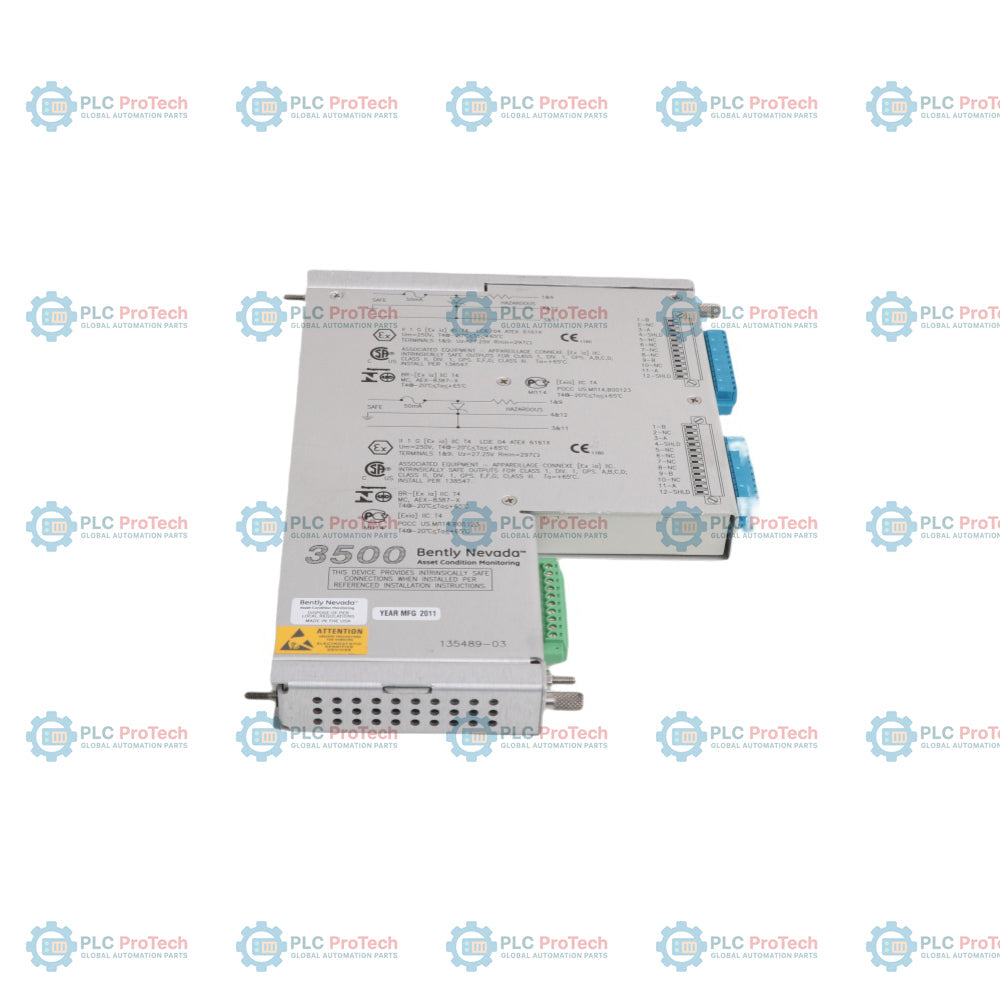

Bently Nevada 135489-03 3500/42M I/O модул с вътрешни бариери

Описание

135489-03 е заден модул за слот — модул за входове/изходи с вътрешни бариери, предназначен за системата Bently Nevada 3500/42M Proximitor Seismic Monitor. Той осигурява четири канала с вътрешни искробезопасни бариери и интерфейси за вътрешно терминиране на окабеляването, специално конфигурирани за свързване към сензори Velomitor на канали 1 до 4.

Този модул насочва динамичните сигнали от преобразувателите към 3500/42M основния мониторен модул, като същевременно предлага вградени галванични и ценерови изолационни схеми, необходими за монтажи в опасни зони. Операторите и инженерите на предприятието използват 135489-03 за мониторинг на параметрите на въртеливите вибрации и скоростта на промишлени машини, като предава критични статични стойности и буферирани сигнали към системи за управление, мрежи на предприятието и изходи за запис на отделните канали.

Характеристики

• Интегрира четири канала с вътрешни искробезопасни бариери за директно свързване към сензори Velomitor.
• Осигурява вътрешни конектори на клемна шина за терминиране на полевото окабеляване.
• Монтира се в един заден слот с пълна височина директно зад основната мониторна платка 3500/42M.
• Включва независими изходни връзки за аналогов запис за сигналите от всичките четири канала.
• Сертифициран за монтажи в опасни зони съгласно изискванията на cNRTLus, ATEX и IECEx.

Приложения

• Непрекъснат мониторинг на вибрациите и скоростта на промишлени помпи, вентилатори и електродвигатели
• Мониторинг на състоянието на компресори и парни турбини в опасни технологични зони
• Обработка на сигнали от искробезопасни полеви преобразуватели за защита на въртящи се машини
• Онлайн денонощна защита на машини в съоръжения за добив на нефт и газ, химическата промишленост и производството на електроенергия

Информация за поръчка

Технически спецификации

Свързвания и интерфейси

Указания за монтаж

• Поставете модула в един заден слот с пълна височина на стойката, разположен непосредствено зад съответния основен процесорен мониторен модул 3500/42M.
• Свържете кабелите на полевите сензори директно към предназначените за канала клемни блокове с винтови клеми.
• Осигурете правилно заземяване и свързване на екрана съгласно монтажния чертеж 138547 за съответствие с изискванията за искробезопасност в опасна зона.
• Уверете се, че условията на околната среда при експлоатация остават в посочения диапазон от 0 degC до +65 degC.

Съответствие и сертификати

• cNRTLus: Клас I, Зона 2: AEx/Ex nA nC ic [ia Ga] IIC T4 Gc; Клас I, Зона 2: AEx/Ex ec nC ic [ia Ga] IIC T4 Gc; Клас I, Раздел 2, групи A, B, C и D (W/ IS изход за Раздел 1); T4 при Ta = -20 degC до +65 degC (-4 degF до +149 degF) при инсталиране съгласно чертеж 138547
• ATEX/IECEx: Ex nA nC ic [ia Ga] IIC T4 Gc; Ex ec nC ic [ia Ga] IIC T4 Gc; T4 при Ta = -20 degC до +65 degC (-4 degF до +149 degF) при инсталиране съгласно чертеж 138547
• EMC: Директива 2014/30/ЕС на Европейската общност (EN 61000-6-2, EN 61000-6-4)
• Електрическа безопасност: Директива 2014/35/ЕС на Европейската общност (EN 61010-1)
• RoHS: Директива 2011/65/ЕС на Европейската общност; China RoHS SJ/T 11364-2024
• Морски приложения: Морски и офшорни приложения на ABS; Правила за класификация на DNV GL
• FCC: Съответства на Част 15 от правилата на FCC
