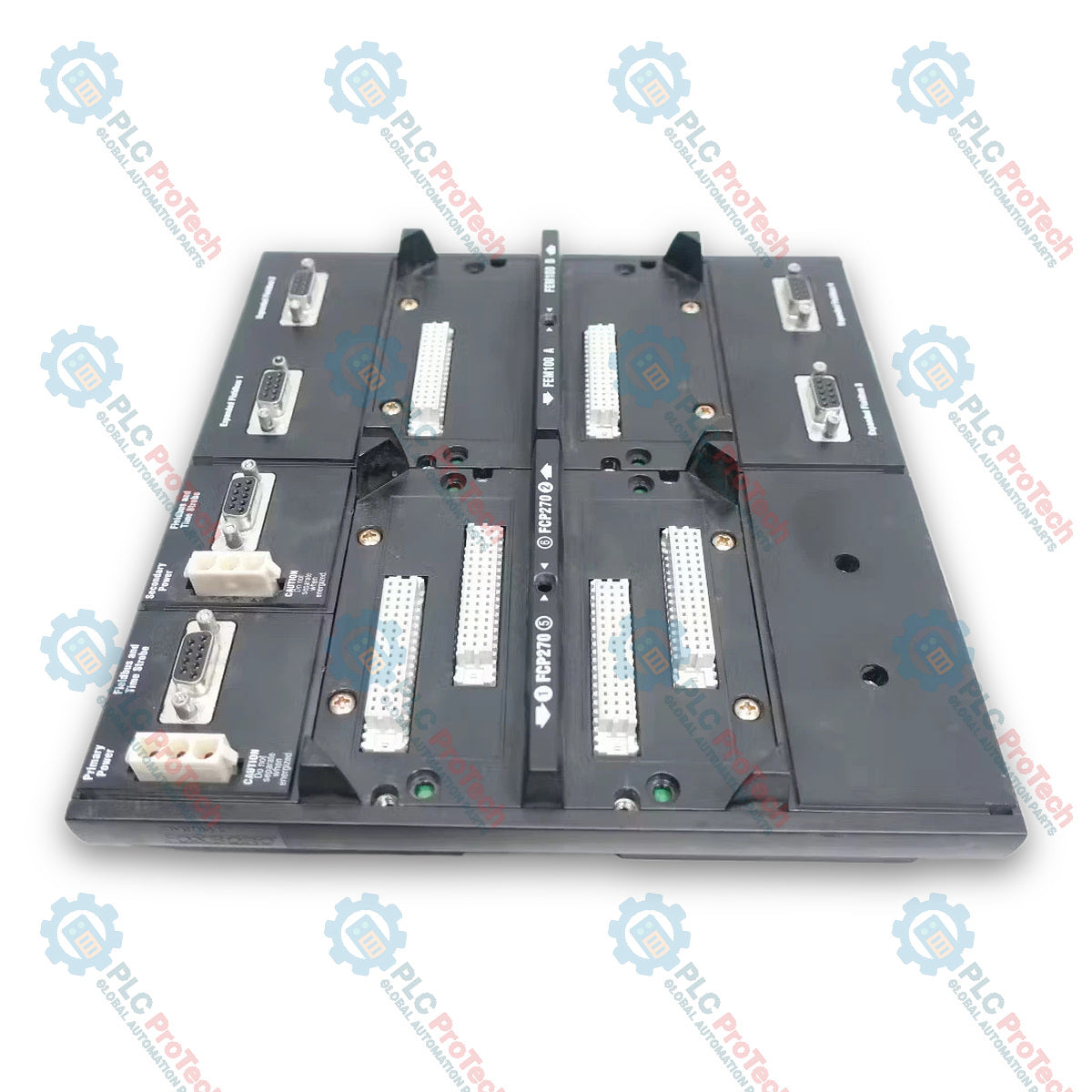

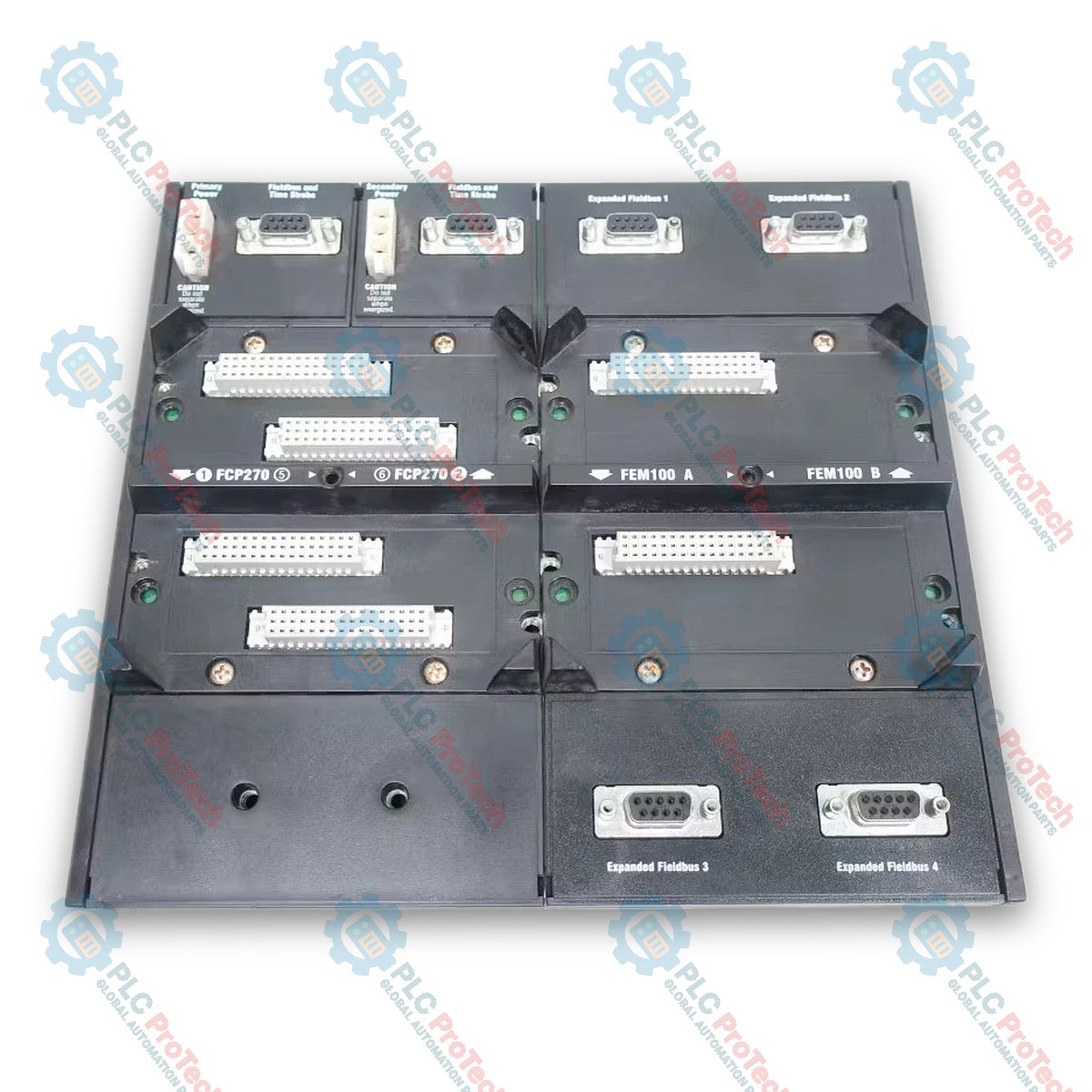

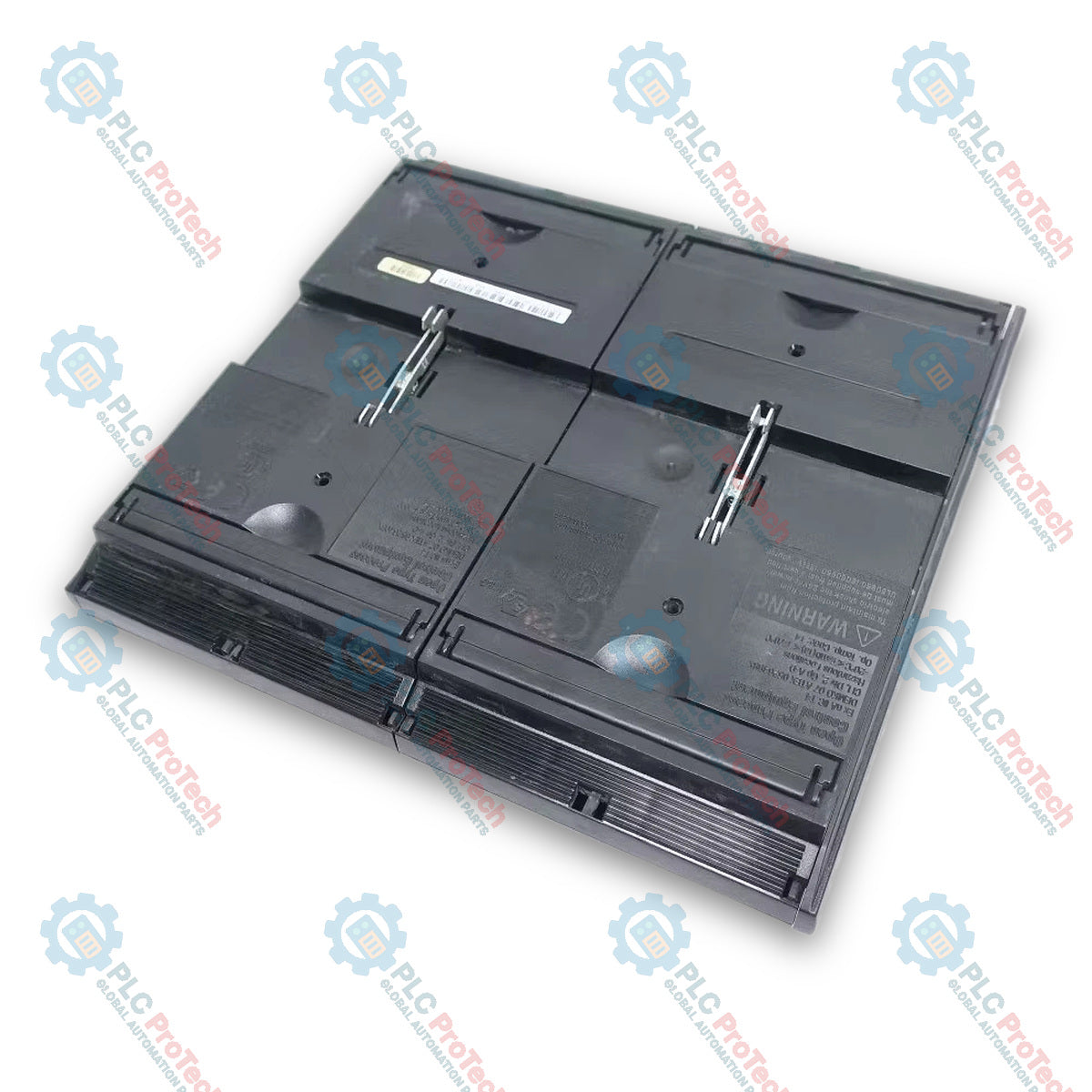

Разширителна базова платка Foxboro P0973CN от серия I/A

SKU P0973CN

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Foxboro
Product No.: P0973CN
Country of origin:Франция
Product Type: Разширителни основни плочи
Payment: T/T, Western Union
Weight: 800g
Dimensions: 240,0 mm x 216,0 mm x 30,3 mm (В x W x Д)
Shipping port: Xiamen
Warranty: 12 months

Описание

Foxboro P0973CN е базова платка за разширение с 4 позиции, монтирана на вертикална DIN шина, използвана в DCS системата Foxboro I/A Series. Тя осигурява специализирана хардуерна платформа за разполагане на отказоустойчива двойка полеви управляващи процесори FCP270 в две позиции и резервирана двойка модули за разширяване на полевата шина FEM100 в останалите две позиции. Работейки с пасивна структура на задната платка, Foxboro P0973CN осигурява високонадеждно разпределение на захранването и комуникационни връзки по модулната полева шина със скорост 2 Mbps. На базовата платка са интегрирани монтажни позиции, предназначени за оптични сплитери/комбинери, необходими за отказоустойчива работа на процесорите FCP270.

Характеристики

Конфигурация за монтаж на вертикална DIN шина за стандартни оформления на корпуси.
Четири специализирани позиции за модули, конфигурирани за два процесора FCP270 и два модула FEM100.
Вградено монтажно пространство за оптични сплитери/комбинери за поддръжка на резервиране на FCP270.
Двойни връзки за основно и резервно захранване 24 V DC.
Връзки на модулната полева шина чрез екранирана усукана двойка, работещи със скорост 2 Mbps.
Поддръжка на модули с възможност за гореща замяна, позволяваща добавяне или подмяна на устройство без прекъсване на активната комуникация по шината.
Архитектура с пасивна задна платка, проектирана да максимизира цялостната експлоатационна надеждност на DCS.

Приложения

Разширяване на DCS система Foxboro I/A Series, изискващо допълнителни 200 Series FBM канали на полевата шина.
Шкафове за промишлена автоматизация с висока плътност, изискващи отказоустойчива обработка и разширяване на полевата шина.
Инфраструктура на непрекъснато работещи производствени предприятия, използваща подсистеми с хардуер, монтиран на DIN шина.

Технически спецификации

Спецификация	Стойност
Производител	Foxboro (Invensys)
Модел	P0973CN
Съвместимост със системи	Foxboro I/A Series
Ориентация при монтаж	Вертикална DIN шина
Капацитет	4 позиции за модули (2x FCP270, 2x FEM100)
Диапазон на входното напрежение	24 V DC +5%, -10% (резервирано)
Комуникационен протокол	2 Mbps HDLC модулна полева шина
DIP превключвател за идентификатора на базовата платка	Няма (не изисква адрес чрез кабелна връзка)
Работна температура	От -20 до +70 °C (от -4 до +158 °F)
Температура на съхранение	От -40 до +70 °C (от -40 до +158 °F)
Относителна влажност	От 5 до 95% (без кондензация)
Надморска височина	От -300 до +3 000 м (от -1 000 до +10 000 фута)
Клас на замърсяване	Клас G3 (тежки условия) съгласно ISA S71.04; степен на замърсяване 2 съгласно IEC 664-1
Материал	PC и ABS, възпламеняемост UL94 V0
Цвят	Черен
Максимална дължина на кабела	Обща дължина на кабелите на модулната полева шина: 60 m (198 ft)

Връзки/интерфейси

Пин на конектора / интерфейс	Функция
Конектор за основно захранване	Директна връзка за вход на основно захранване 24 V dc от захранването FPS
Конектор за резервно захранване	Директна връзка за вход на резервно захранване 24 V dc от захранването FPS
Полевата шина и тактовата синхронизация A/B	Връзки за резервирана модулна полева шина (2 Mbps) и опционални сигнали за тактова синхронизация
Специално предназначени слотове за FCP270	Кодирани слотове за отказоустойчиви управляващи процесори FCP270
Специално предназначени слотове за FEM100	Кодирани слотове за резервирани модули за разширение на полевата шина FEM100
Монтаж за сплитер/комбинер	Вградени монтажни приспособления за оптични сплитери/комбинери FCP270

Указания за монтаж

Монтаж на DIN шина: Закрепете базовата платка към вертикална DIN шина без електрическа изолация и с механична опора, като използвате предназначените крепежни елементи.
Захранващо окабеляване: Свържете кабелите за основното и резервното захранване с 24 V dc от системното захранване (например FPS400-24, FPS240-24 или FPS120-24) към клемите за основно и резервно захранване.
Свързване на полевата шина: Използвайте екранирани усукани двойки кабели за последователното свързване на модулната полева шина A/B между базовите платки, като поддържате максимална обща дължина на полевата шина 60 m (198 ft).
Свободно пространство: Осигурете достатъчно свободно пространство в корпуса около монтираната базова платка за поставяне и отстраняване на модулите, както и за свързване на полевата кабелна система.
Включване под напрежение: Базовите платки могат да се свързват или разширяват, без системата да се извежда от експлоатация, при условие че е изградена резервирана шинна структура.

Съответствие и сертификати

Европейска директива за електромагнитна съвместимост: 89/336/ЕИО (EN 50081-2, EN 50082-2, EN 61326, приложение A)
Радиочестоти ISM: CISPR 11, клас A
Устойчивост: IEC 61000-4-2 (ESD), IEC 61000-4-3 (излъчено поле), IEC 61000-4-4 (EFT/импулсни пакети), IEC 61000-4-5 (пренапрежение), IEC 61000-4-6 (проведени смущения), IEC 61000-4-8 (магнитно поле)
Безопасност на продукта: Сертифициран по UL/UL-C за системи с корпус клас 1, групи A–D, раздел 2, T4
Европейска директива за ниско напрежение: 2006/95/ЕО
Директива ATEX: 94/9/ЕО (сертифициран от CENELEC EEx n IIC за зона 2)

FAQ

За какво се използва Foxboro P0973CN?

Foxboro P0973CN е 4-позиционна разширителна монтажна платка за вертикален DIN профил, предназначена за монтиране на двойка отказоустойчиви контролни процесори FCP270 и резервирана двойка разширителни модули за полева шина FEM100 в DCS системата I/A Series.

Кои модули се поддържат от монтажната платка P0973CN?

Предназначените за модули позиции на монтажната платка поддържат два процесора за управление на полето FCP270 и два разширителни модула за полева шина FEM100.

Изисква ли Foxboro P0973CN адресиране чрез DIP превключвател?

Не. Разширителната монтажна платка P0973CN няма DIP превключвател за идентификация на платката, тъй като не изисква хардуерно зададен адрес.

Какво входно захранващо напрежение е необходимо за монтажната платка?

Монтажната платка изисква резервирано захранване с 24 V DC и функционален работен диапазон от +5% до -10%.
