Описание

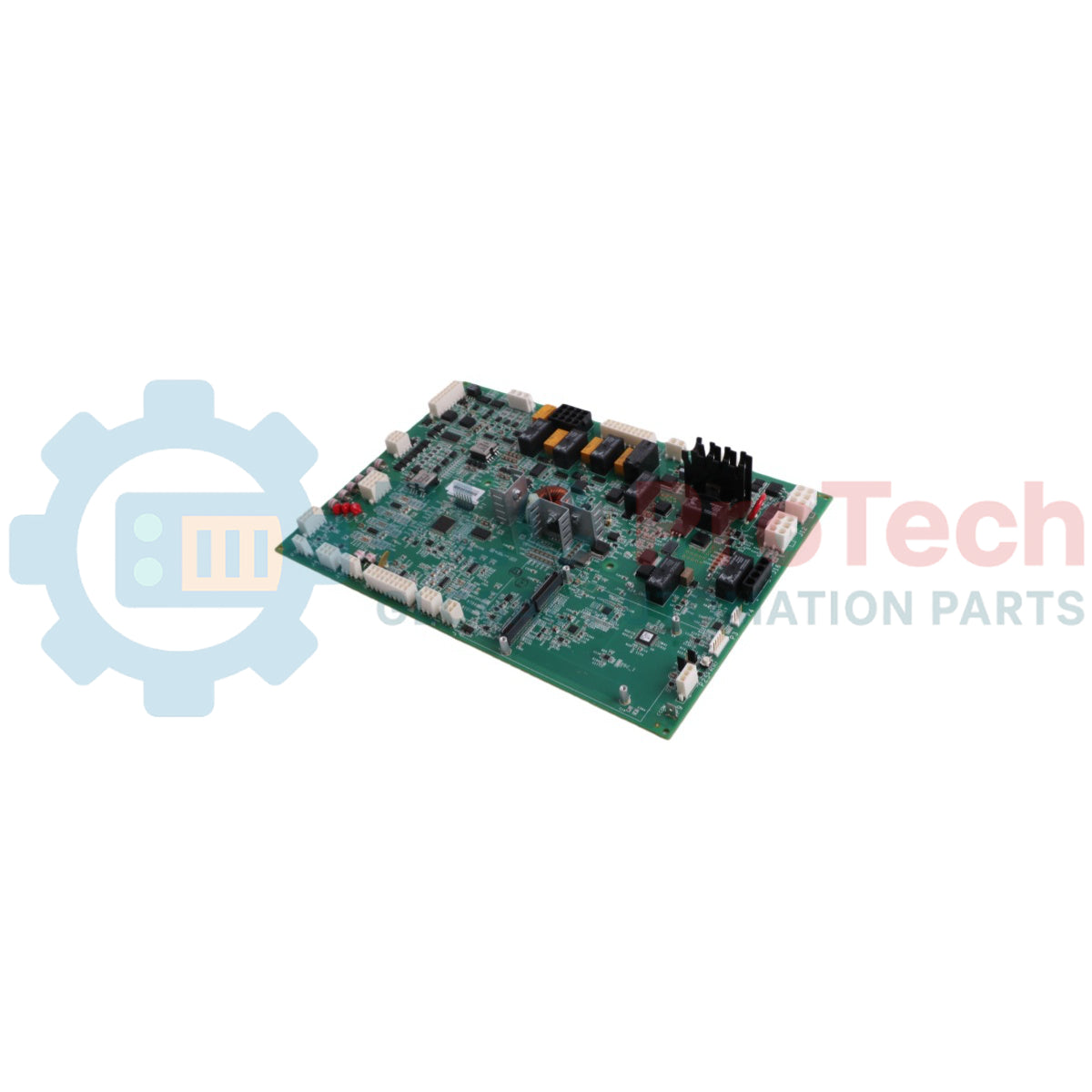

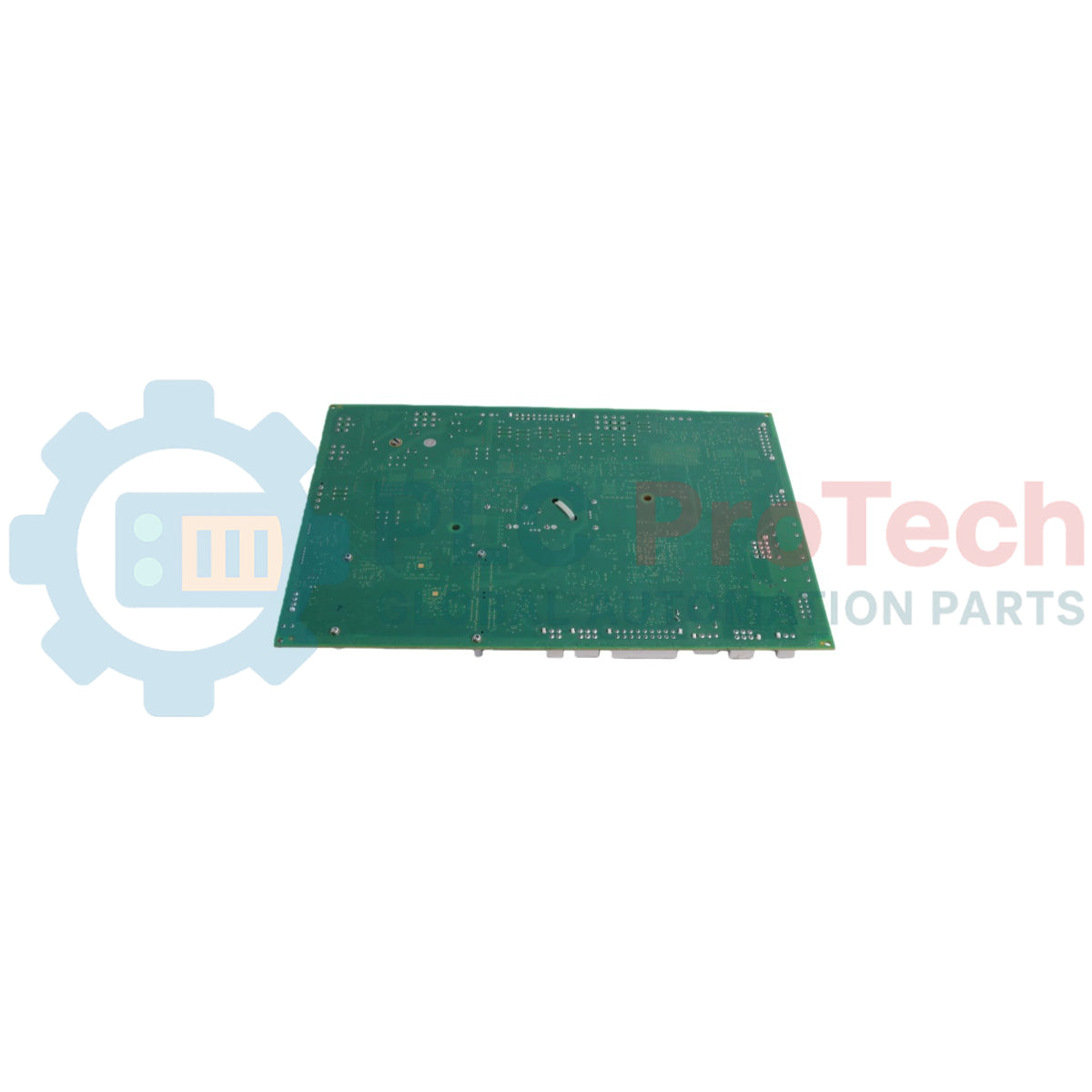

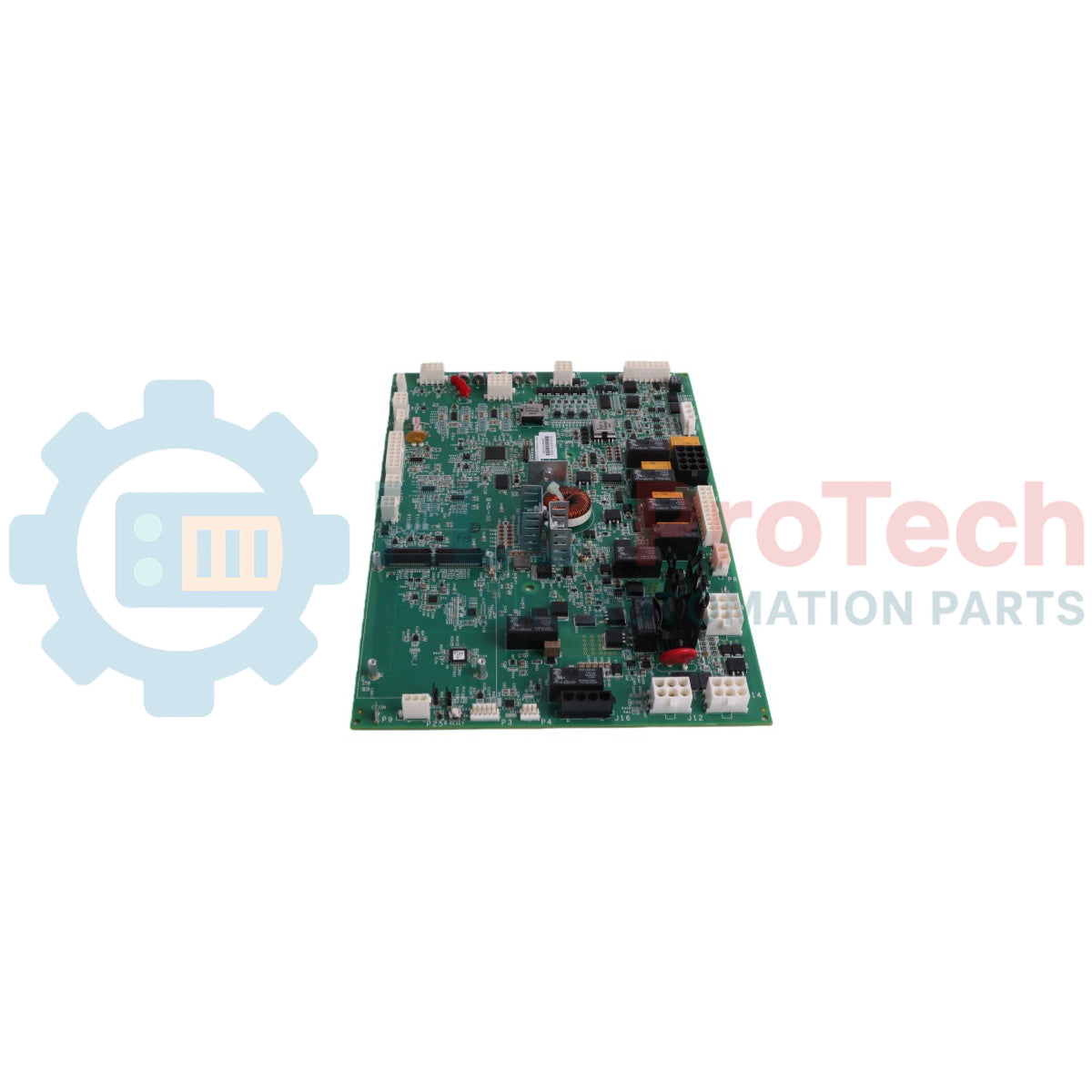

IS215WEPAH2BA е контролен модул за системата за регулиране на ъгъла на атака на лопатките при вятърни турбини, разработен от General Electric като част от серията системи за управление на вятърни турбини Mark VIe. Тази печатна платка служи като специализиран хардуерен контролен интерфейс, предназначен да регулира настройките на ъгъла на атака на лопатките, параметрите на механичното спиране и параметрите на въртящия момент в основните модули на вятърната турбина. Проектиран за прецизно проследяване в системни среди с 30 MN, IS215WEPAH2BA работи без зависимост от CAN шина, като осигурява директни пътища за данни чрез три независими серийни комуникационни порта и допълнителен вграден мрежов интерфейс. Модулът се състои от основна платка, защитена с цялостно конформно повърхностно покритие, свързана директно с конфигурация на дъщерна платка в долната дясна част. За защита на чувствителната логика за проследяване от нестабилни колебания на напрежението платката интегрира вграден масив от варистори от метален оксид заедно с непрекъснати мрежи за потискане на напрежението, което ѝ позволява да запазва работната си цялост в сурови условия на околната среда както при симплексни, така и при специализирани структури с тройно модулно резервиране (TMR).

Характеристики

• Управлява и регулира критичните настройки на ъгъла на атака на лопатките и вариациите на въртящия момент при вятърна енергия
• Разполага с двустепенна структура на ревизиите, обозначена с първоначална функционална ревизия B и последваща функционална ревизия A
• Оборудван е с цялостно конформно повърхностно покритие на печатната платка за подобрена защита на компонентите от въздействието на околната среда
• Интегрира три отделни серийни комуникационни порта (COM1, COM2 и миниатюрен 9-изводен D-конектор с гнездо)
• Поддържа директни локализирани мрежови връзки чрез вграден Ethernet интерфейс с конектор 10BaseT/AUI
• Разполага с четири варистора от метален оксид, стратегически разположени в горния десен и долния ляв квадрант на платката
• Поддържа скорости на изпълнение при три различни кадрови честоти на софтуера, вариращи от десет до четиридесет милисекунди
• Проектиран за свързване с конектори с женски крайни гнезда с дължина от два до двадесет извода
• Позволява актуализации на приложния софтуер в реално време при пет различни нива на структурна защита с парола

Приложения

• Контролни контури на двигателите на системата за регулиране на ъгъла на атака на лопатките при вятърни турбини с промишлен мащаб
• Системи за динамично изчисляване на въртящия момент и регулиране на ъгъла на атака на лопатките на ротора
• Инсталации за управление на вятърна енергия със симплексна или тройно модулно резервирана (TMR) архитектура
• Телеметрия за промишлено производство на енергия в сурови условия

Технически спецификации

Свързвания/Интерфейси

Указания за монтаж

• Монтаж в рак: Плъзнете модула на управляващата платка в един обозначен слот на 13-слотов рак или 21-слотов VME рак, разположен в основния шкаф.
• Проверка на дъщерната платка: Преди монтажа проверете целостта на структурното взаимно заключване на малката дъщерна платка, разположена в долния десен ъгъл на основната печатна платка.
• Ограничения на електрическия вход: Уверете се, че основните захранващи линии, свързани към платката, съответстват на номиналните входни параметри от 125 VDC, за да предотвратите повреда на компонентите за потискане на пренапрежение.
• Контрол на околната среда: Уверете се, че нивата на относителната влажност на околната среда остават в работния диапазон от 10–95% без кондензация, за да предотвратите натрупването на влага върху краевите конектори.
