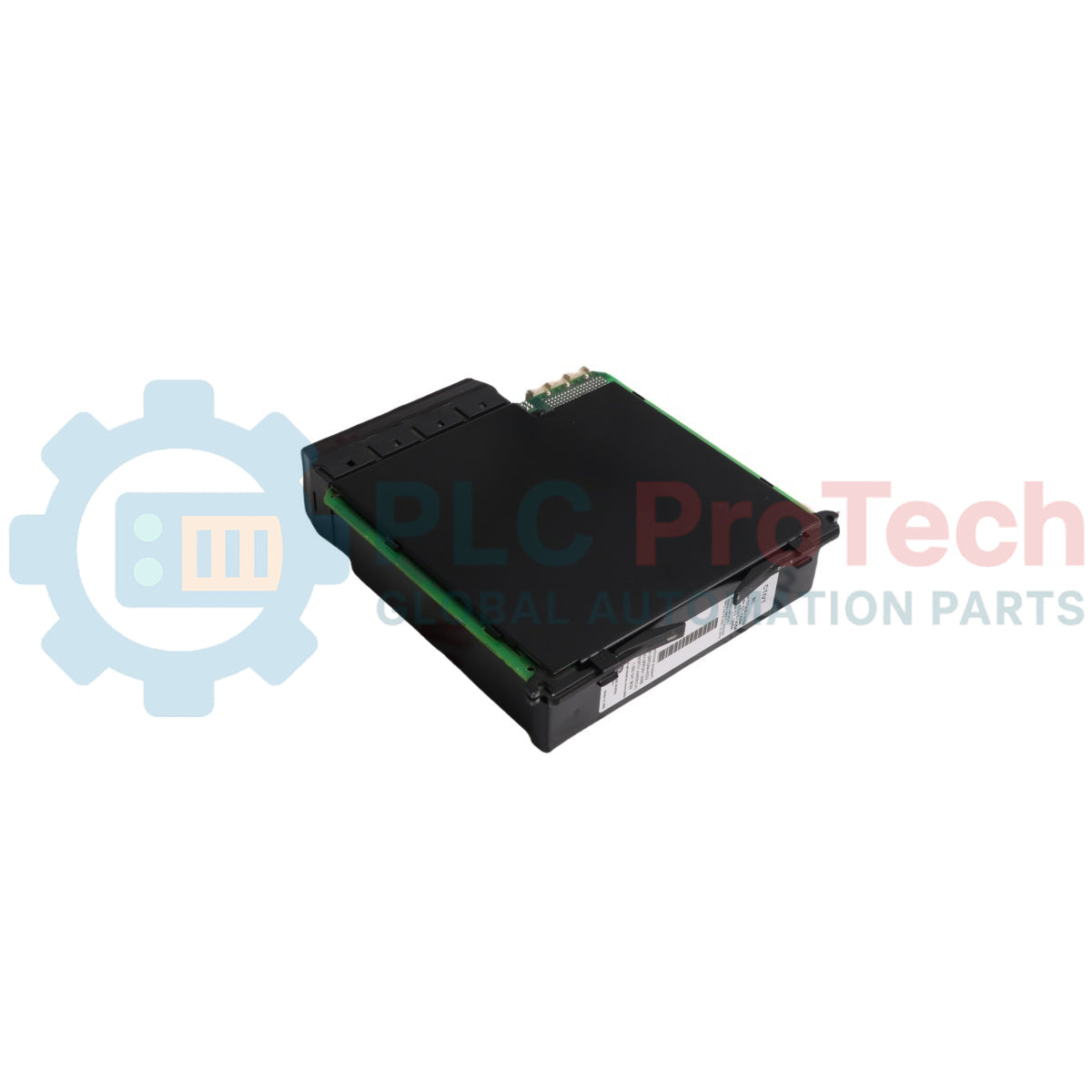

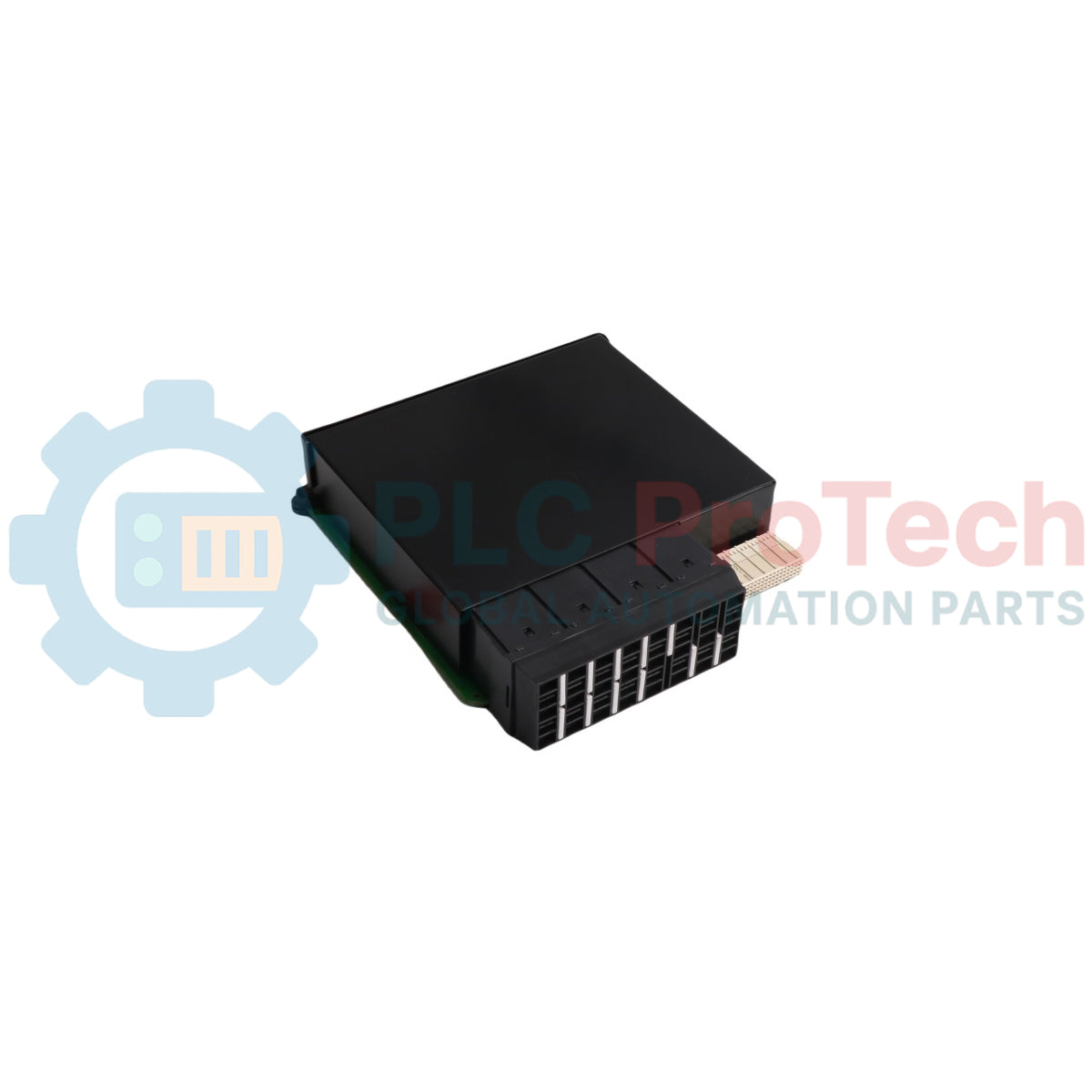

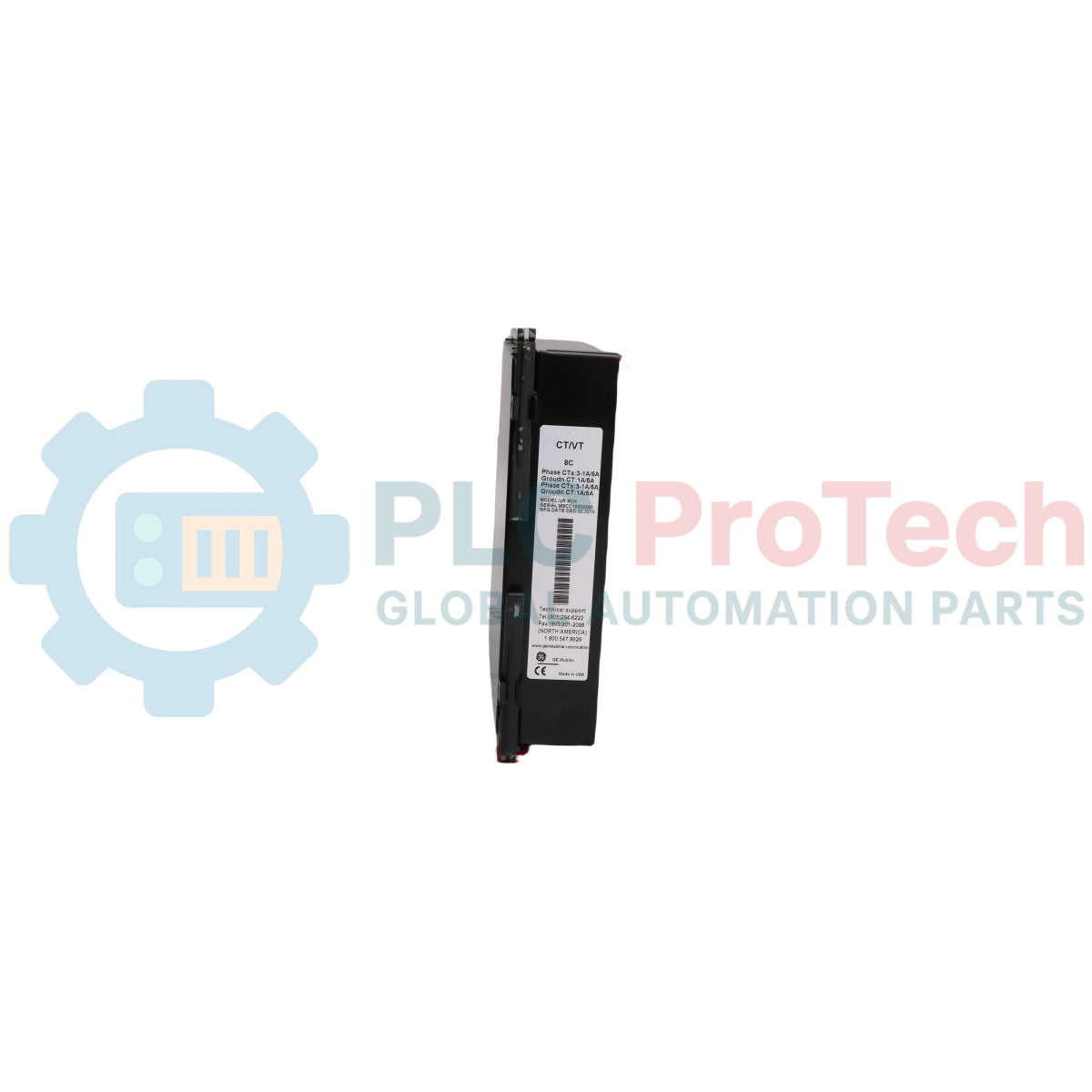

GE Multilin UR-8CH CT/VT модул за универсални релета

Общ преглед на продукта

 UR-8CH е високонадежден входен подмодул за трансформатори на ток и напрежение (CT/VT), разработен от GE Multilin за универсалната платформа от релета UR Series . Като ключов аналогов интерфейс за измерване тази платка предоставя на главното защитно реле три специализирани фазови канала за CT с ток 1 A / 5 A и един високоточен канал за токов трансформатор за земна повреда с ток 1 A / 5 A. Интензивните непрекъснати производствени операции - включително електроцентрали, нефтохимически рафинерийни комплекси и висококапацитетни минни подстанции - разчитат на UR-8CH за високоточен запис на параметрите на първичния ток и напрежение. Чрез осигуряване на надеждна галванична изолация от опасните първични вериги с високо напрежение и преобразуване на входовете в стандартизирани вътрешни вторични сигнали модулът предпазва главния процесор от преходни пикове. Това прецизно проследяване позволява на защитната система да изпълнява бързи команди за изключване при фазов свръхток, замърсяване към земя или диференциални аномалии, което значително ограничава повредите по оборудването и намалява непланираните прекъсвания на електрическата мрежа.

Хардуерна инфраструктура и защитни механизми

Механичната конструкция, веригите за обработка на сигнали и адаптивната логика за програмиране на картата UR-8CH поддържат прецизно маршрутизиране на телеметрични данни и сложно планиране на електрическата защита:

• Токови входове с два обхвата: Оборудвана е с гъвкави, високоточни входове за фазови трансформатори на ток, които приемат стандартни вторични входове от 1 A или 5 A и се адаптират плавно към различни стандарти за ток на електроразпределителните мрежи.

• Галванична изолация при повреда: Осигурява здрава физическа разделителна бариера между силовите първични линии с висока енергия и нисковолтовия микропроцесорен модул, за да предпази чувствителните вътрешни компоненти.

• Гъвкава защитна конфигурация: Интегрира се безпроблемно с фърмуера на главното реле за изпълнение на разнообразни защитни схеми, като едновременна защита на разделена фаза, диференциално проследяване с висок импеданс и мониторинг на остатъчни замърсявания към земя.

• Advanced Signal Diagnostics: Uses dedicated hardware verification loops to continuous inspect the physical path of analog inputs, filtering out noise and confirming input signal truth before processing.

• Разширена диагностика на сигналите: Използва специални хардуерни контури за проверка, за да проверява непрекъснато физическия път на аналоговите входове, като филтрира шума и потвърждава достоверността на входния сигнал преди обработката.

Двуслойно проследяване на надеждността: Комбинира локализирани диагностични процедури на хардуера с по-широкия софтуер за самонаблюдение на състоянието на шасито от серия UR, за да сигнализира диагностични аларми, преди отпадането на измерването да причини повреда на защитната система.

Често задавани въпроси за електрическа защита и съвместимост с наследени системи

Как инженерите проверяват конкретната фърмуерна версия на системата при интегриране на модула UR-8CH?

Операторите управляват и проверяват вътрешните параметри на защитната система с помощта на софтуерния пакет EnerVista Launchpad. Тази диагностична станция позволява на персонала да преглежда активната ревизия на фърмуера. Тъй като UR-8CH представлява наследен продуктов код за компоненти CT/VT, той е проектиран да функционира в шасита с фърмуерни версии 3.5x или по-стари.

Какви хардуерни ограничения възникват, ако дадена система бъде надстроена до фърмуерна версия 4.0x или по-нова?

Шасита, актуализирани до фърмуерна версия 4.0x или по-нова, изискват съвместна комбинация от съвременни процесорни модули и актуализирани входни карти CT/VT, за да комуникират правилно. Наследените подмодули като UR-8CH не са изначално съвместими със софтуерни слоеве от версия 4.0x, затова по време на сервизни замени на място е необходимо основният процесор да остане на версия 3.5x или по-стара.

Какви конструктивни предимства предлагат вградените токови трансформатори в сравнение със спомагателните защитни платки?

Вградените токови трансформатори в този модул понижават първичния ток до стандартни вътрешни телеметрични вериги и извеждат стандартизирани вторични напрежения. Тази конструкция премахва необходимостта от инсталиране на външни спомагателни защитни компоненти, опростява окабеляването, намалява заеманото място в шкафа и понижава общите разходи за внедряване на системата.

Ръководство за полеви монтаж и инсталиране

• Методи за заземяване на екрана и вторични вериги на ТТ:

  Винаги прокарвайте всички полеви кабели на токовите трансформатори през висококачествени екранирани кабели с усукани двойки, за да предотвратите електромагнитно влияние от съседни високоволтови шинопроводи. Заземете екраните на кабелите в една-единствена точка върху стената на корпуса на шкафа на релето и оставете екрана напълно изолиран в полевата съединителна кутия. Никога не разединявайте вторичната верига на токов трансформатор под напрежение при никакви обстоятелства, тъй като това създава опасни електрически дъги с високо напрежение, които могат да унищожат входното стъпало на UR-8CH и представляват сериозна опасност от токов удар за операторите.

• Антистатична ESD защита и подравняване на шасито:

  Диагностичните микрочипове и аналого-цифровите преобразуватели, монтирани върху платката UR-8CH, са изключително чувствителни към електростатичен разряд (ESD). Техническите специалисти на място трябва да носят правилно заземена антистатична гривна, закрепена към металното шаси на релето, преди да извадят модула от антистатичната опаковка за доставка. Плъзнете картата внимателно по направляващите релси на шасито, за да избегнете разместване на щифтовете на вътрешната задна платка, и затегнете всички крепежни елементи, за да предотвратите контактно съпротивление, предизвикано от вибрации.

• Контрол на околната среда и надеждно закрепване на клемния блок:

  Проверете дали всички клемни винтове, закрепващи дебелите медни проводници на ТТ, са затегнати с посочените от производителя заводски моменти. Хлабавите връзки могат да причинят сериозни отклонения в измерванията или опасно локално нагряване при високи токови натоварвания. Поддържайте температурата в околната среда на шкафа със силова апаратура в сертифицирания работен диапазон от -40 до +60 deg C, като проверявате дали жалузите и вентилационните отвори не са запушени, за да предотвратите ускореното стареене на компонентите.
