Описание

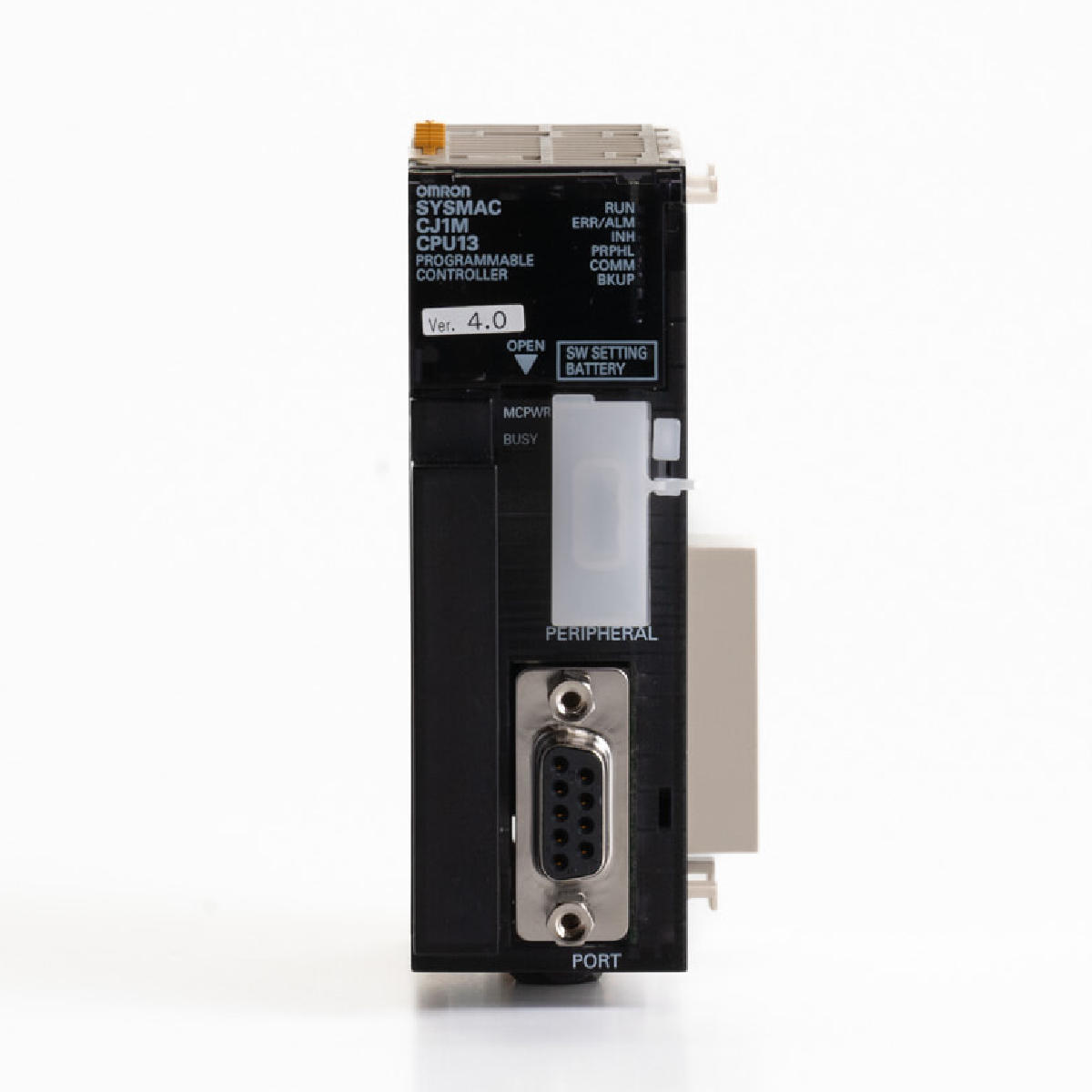

Omron CJ1M-CPU13 е централен процесор, разработен за платформата на програмируемите логически контролери от серията SYSMAC CJ. Той управлява основното изпълнение на последователна логика, обработката на инструкции и разпределянето на системните ресурси в индустриални конфигурации за управление от среден мащаб. Оборудван с един периферен порт и вграден порт RS-232C, този CPU осигурява директни интерфейси за конфигуриране на системния софтуер, локални операторски монитори и стандартни серийни протоколи. Контролерът разполага с компактна конструкция без слотове върху задната платка и поддържа разширяема хардуерна топология чрез конфигурация с вторичен рак. Той осигурява унифицирана оперативна съвместимост със стандартни дискретни, аналогови и специализирани комуникационни модули от серията CJ.

Характеристики

• Специализиран хардуерен модул, способен да изпълнява бързо стълбова логика и операции за пренос на данни.
• Вграден периферен порт за програмни инструменти и стандартен интерфейс RS-232C.
• Поддръжка на специална конфигурация с локален разширителен рак за мащабиране на физическите конфигурации за вход/изход.
• Вграден слот за карта с памет CompactFlash за съхраняване на параметри, процедури за архивиране и диагностика.
• Поддръжка на модулни архитектури за изпълнение на софтуер с интегрирани преходи и прекъсвания при изпълнение.
• Параметрите, съхранявани във флаш паметта, защитават масивите със системна логика от преходни аномалии на напрежението.

Приложения

• Системи за обработка на материали и автоматизирани конвейерни мрежи.
• Опаковъчни машини и апаратура за вторично сортиране.
• Локализирани системи за управление на ОВК и сградната среда.
• Проследяване на монтажни станции и автоматизирани линии за вземане и поставяне.
• Помпени станции и контури за мониторинг на потока на флуиди.

Технически характеристики

Производителност

Капацитет на системата

Комуникация

Механични характеристики

Връзки / интерфейси

Инструкции за инсталиране

• Монтаж на DIN шина: Закачете горната направляваща релса на CPU модула към стандартната DIN шина до захранващия модул от серия CJ. Плъзнете здраво заключващите конектори на модула надолу, докато се фиксират напълно.
• Функционално заземяване: Осигурете кратък път за свързване с проводник ($2\text{ mm}^2 или по-дебел) от извода за функционално заземяване на съответния захранващ модул към чиста заземителна шина.
• Термични съображения: Осигурете безпрепятствена естествена конвекция, като оставите свободно вентилационно пространство от поне 20 mm над и под корпуса на модула.
• Разделяне на кабелите: Прокарвайте комуникационните линии (RS-232C и връзките към периферни инструменти) далеч от силнотокови електрически линии, честотни регулатори и мрежови захранващи линии с високо напрежение, за да ограничите индуктивния шум.
• Изолиране на системата: Изолирайте всички входящи линии от главното разпределително табло, преди да поставяте, заключвате или отделяте каквито и да било шинни връзки на задната платка.

Често задавани въпроси

• Поддържа ли този CPU модул банки с разширена памет (EM)?
• Не, този модел разполага само с 32 Kwords памет за данни (DM) и не съдържа банки EM.
• Какъв е максималният брой хардуерни разширителни шкафове, които могат да бъдат добавени?
• Конфигурацията на системата позволява свързването точно на един локален разширителен шкаф.
• Колко модула могат да бъдат инсталирани на основния CPU шкаф?
• Основният CPU шкаф може да побере максимум 10 модула заедно със захранващия блок и CPU.
• Какъв софтуер се използва за проектиране и изтегляне на код към този контролер?
• CX-Programmer, наличен в интегрираната софтуерна среда CX-One.
• Запазва ли се паметта за данни при пълна загуба на захранване на хардуера?
• Потребителските стъпкови програми се съхраняват във вътрешната флаш памет. Използва се резервна батерия за запазване на променливите в летливата памет и състоянието на часовника.
• Какъв тип хардуерни карти могат да се поставят в слота за опции?
• Вграденият четец за карти с памет е предназначен за стандартни индустриални CompactFlash карти.
• Какъв е максималният брой хардуерни I/O точки, които този модул може да управлява?
• Може да координира до 640 локални и разширителни физически I/O точки.
• Може ли този CPU да обработва високоскоростни процедури за прекъсвания?
• Да, поддържа до 2 планирани хардуерни прекъсвания за изпълнение на критични по време автоматизационни задачи.
• Разполага ли този модул с вградени Ethernet възможности?
• Не, мрежови опции като Ethernet или Controller Link изискват добавянето на специализирани комуникационни модули от серия CJ към шкафа.
• Какви протоколни режими поддържа интегрираният интерфейс RS-232C?
• Може да работи в конфигурации Host Link, NT Link (1:N), серийна връзка без протокол или стандартна периферна шина.
• Какъв е общият максимален капацитет на модулите в двата шкафа?
• Цялата конфигурация може да поддържа максимум 20 свързваеми модула, разпределени поравно: 10 модула на CPU шкафа и 10 модула на разширителния шкаф.
