Описание

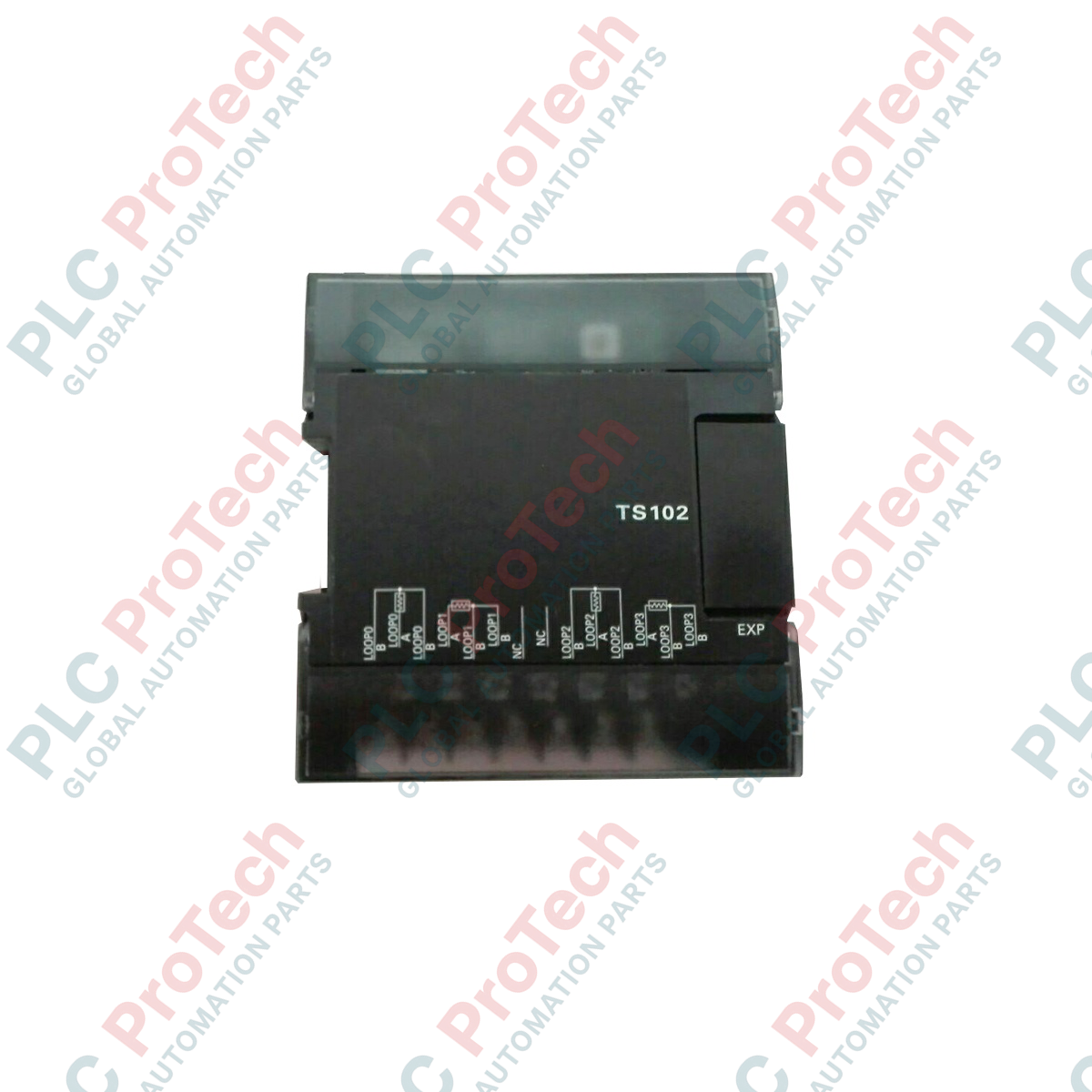

Omron CP1W-TS102 е специализиран разширителен модул за входове от температурни сензори, предназначен за платформата на програмируемите логически контролери от серия CP, включително съвместимост с микроконтролерите CP1E, CP1L, CP1H и CP2E. Основното предназначение на този хардуерен модул е да получава прецизно многоканални аналогови температурни стойности от процеса на терена и да ги преобразува в цифрови регистри по вътрешната разширителна шина на PLC. Хардуерът разполага с 4 специализирани аналогови температурни входа, конфигурирани за свързване към съпротивителни температурни детектори Pt100 (RTD). Той използва високорезолюционни 12-битови масиви за аналогово-цифрово преобразуване, които предават стабилни, линейни температурни профили директно към централния процесор, без да са необходими отделни сигнални кондиционери. Устройството функционира като основен компонент за автоматизация на промишлени линии за термична обработка, опаковъчни машини и системи за мониторинг на климата в търговски обекти.

Характеристики

• Високоплътен модул за температурен мониторинг с 4 независими входа за Pt100 RTD сензори.
• Вградена 12-битова архитектура за аналогово-цифрово преобразуване, осигуряваща надеждно проследяване на температурата.
• Вградено свързване към микрошината за директна и безпроблемна интеграция на данни с контролерни блокове от серия CP.
• Механизъм с подвижна предна клемна платка за по-лесно и бързо техническо обслужване.
• Компактен модулен инженерен корпус, оптимизиращ използването на пространството в плътно запълнени контролни шкафове.

Приложения

• Многозонови промишлени нагревателни пещи, непрекъснати тунелни пещи и сушилно оборудване.
• Уплътняващи греди на опаковъчни машини, термични контури на формоващи челюсти и системи за горещо топене на лепила.
• Температурни зони при леене под налягане на пластмаси и термично управление на цилиндри за екструдиране.
• Контури за пастьоризация в хранително-вкусовата промишленост, промишлени пекарни и мониторинг на хладилни складове.
• Възли за контрол на околната среда, автоматизация на климатични инсталации и модули за охладителни кули.

Технически спецификации

Работни характеристики

Механични характеристики

Указания за монтаж

• Свързване към шината: Уверете се, че захранването на базовия блок с главния PLC процесор е напълно изключено, преди да свържете страничния удължителен кабел. Натиснете щипката на гъвкавия лентов кабел в гнездото на съседния модул, докато се заключи здраво.
• Монтаж на DIN шина: Монтирайте разширителния модул хоризонтално върху стандартен 35-милиметров профил на DIN шина в корпуса на контролния подпанел. Използвайте стандартни крайни фиксатори, за да заключите здраво системата срещу работни вибрации.
• Екраниране на сензорните проводници: Винаги използвайте висококачествени трижилни екранирани кабели за всички свързани Pt100 RTD сензори. Свържете оплетката на кабелния екран надеждно към обща точка за заземяване на панела, за да потиснете външните високочестотни електромагнитни смущения.
• Маршрутизиране на сигналните канали: Отделяйте напълно сигналните кабели на RTD сензорите от силовите кабели за променлив ток, линиите към моторни задвижвания или кабелите на индуктивни контактори, за да предотвратите електростатичното свързване, което може да наруши 12-битовото преобразуване.
• Компенсирано затягане на клемите: Затягайте систематично винтовете на клемния блок, като осигурявате равномерен въртящ момент, за да сведете до минимум промените в контактното съпротивление между клемите и проводниците, които могат да изкривят изчисленията на съпротивлението на RTD.

ЧЗВ

Какъв точно тип температурни сензори поддържа този разширителен модул?

Модулът е предназначен изключително за свързване към съпротивителни температурни детектори Pt100.

Колко независими сензорни канала са налични на модула?

Модулът предоставя общо 4 отделни аналогови входни канала за температура.

Каква е вътрешната разделителна способност на аналогово-цифровото преобразуване на входовете?

Входните канали обработват температурните изменения чрез интегриран регистърен масив с 12-битова цифрова разделителна способност.

Може ли този модул да се използва за подаване на управляващ сигнал 4-20 mA към пропорционален вентил?

Не, този конкретен модел има 0 аналогови изхода и не поддържа линейни изходи за ток или напрежение.

С кои PLC платформи на Omron е напълно съвместима тази разширителна карта?

Той е съвместим със стандартни микроконтролери от серията CP, включително CPU сериите CP1E, CP1L, CP1H и CP2E.

Необходим ли е отделен софтуер за програмиране за конфигуриране на модула?

Не, конфигурационните регистри и стойностите за проследяване на температурата се достъпват директно чрез стандартни адреси на паметта в CX-Programmer или Sysmac Studio.

Какви са основните външни физически размери на корпуса?

Модулът е с височина 90 mm, ширина 86 mm и дълбочина 50 mm.

Колко тежи този модул за изчисляване на механичното тегло на контролния панел?

Нетното тегло на този конкретен разширителен хардуер без опаковката е 250 грама.

Защо е критично да се използва трижилна схема на свързване за сондите Pt100?

Трижилната конфигурация позволява на вътрешната схема за преобразуване автоматично да изчислява и компенсира естественото електрическо съпротивление, породено от голямата дължина на полевите кабели.

Мога ли да включвам или изключвам лентовия кабел на разширението, докато PLC контролерът е под напрежение?

Не, винаги изолирайте и изключвайте основното захранване на системата, преди да добавяте, премахвате или обслужвате връзки към разширителната шина, за да избегнете повреждане на логическата схема.
