Описание

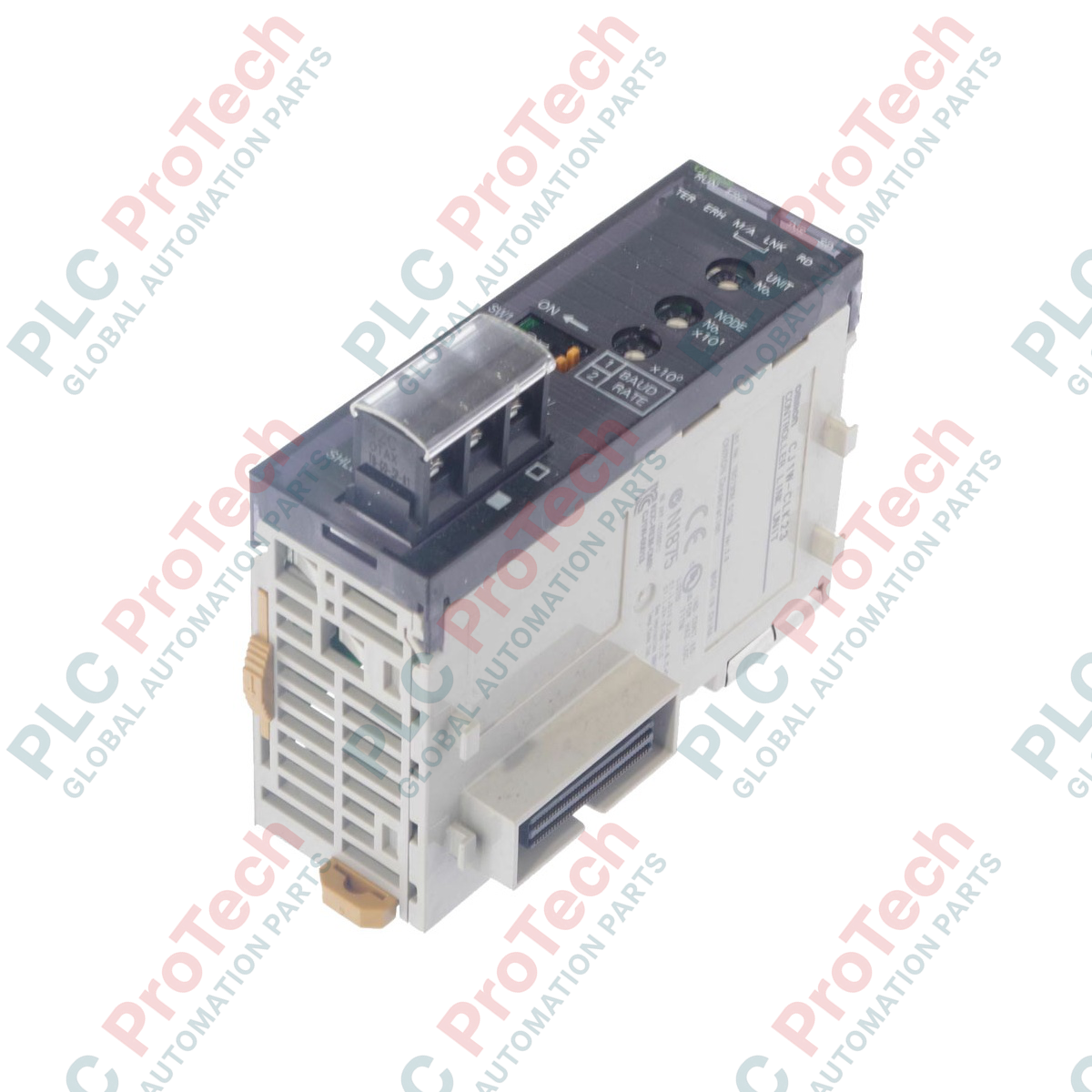

За управление на висококапацитетен обмен на данни между равноправни устройства и услуги за съобщения в индустриални мрежи Omron CJ1W-CLK23 служи като специализиран интерфейсен модул Controller Link, предназначен за PLC платформата Sysmac CJ. Чрез реализиране на детерминиран метод N:N с маркерна шина този комуникационен модул осигурява безпроблемен обмен на данни в реално време между CPU модулите от серия CJ. Той използва синхронизация на флаговете, съответстваща на HDLC кадри, за да гарантира изключително надеждно предаване по екраниран усукан кабел с двойка проводници. Проектиран за гъвкаво разширяване на мрежата, модулът поддържа сегментирани архитектури и конфигурации с множество възли директно от задната шина на PLC.

Функции

• Детерминиран протокол с маркерна шина: Използва метода за контрол на достъпа N:N с маркерна шина за структуриран индустриален трафик на данни без колизии.
• Двурежименна комуникация: Поддържа както високoобемни връзки за циклични променливи, така и услуги за изрично обменяне на съобщения за диагностика, управлявана от събития.
• Висока плътност на възлите: Позволява гъвкави конфигурации на възлите, поддържащи до 62 възела в зависимост от мрежовата топология.
• Висок капацитет на задната шина: Поддържа до 8 модула Controller Link, монтирани в един CPU стелаж от серия CJ.
• Надеждна синхронизация на сигналите: Хардуерна синхронизация на флаговете, съответстваща на стандартите за HDLC рамки.

Приложения

• Синхронизация на разпределени производствени линии и координация между PLC контролери.
• Комуникационни гръбнаци за SCADA системи и индустриални работни станции.
• Високоскоростно клъстеризиране на процесна мрежа, изискващо детерминирана доставка на пакети с данни.

Технически спецификации

Алтернативни модели и съвместимост

CJ1W-CLK23 е директно съвместим със стандартните системи Sysmac от серия CJ, включително контролерите CJ1G, CJ1H и CJ2M. Той е директен ъпгрейд на по-старите модули Controller Link и осигурява подобрени процедури за потвърждение на буфера за съобщения и по-ефективно маршрутизиране на диагностиката. Винаги проверявайте дали фърмуерът на CPU модула и софтуерът CX-Programmer са актуализирани, за да поддържат пълните конфигурации на таблиците за маршрутизиране, активирани от този модул.

Често срещани проблеми при приложенията и инженерни бележки

Често срещан проблем в мрежите Controller Link е дублирането на настройките на възлите. Адресът на възела се задава чрез въртящите превключватели на предната част на устройството; дублираните адреси на възли ще попречат на устройството да се присъедини към пръстена с маркер. Освен това, тъй като модулът консумира 0.35 A от захранването 5 VDC на задната шина, изчисленията на захранващия бюджет трябва да бъдат проверени преди монтажа, особено при инсталиране на няколко комуникационни модула в една стойка.

Съвети за въвеждане в експлоатация и свързване

За да осигурите стабилна комуникация, устойчива на шум:

• Винаги включвайте превключвателите за терминиращото съпротивление в двата физически края на магистралната линия Controller Link. Оставяйте превключвателите за терминиране на всички междинни възли в положение OFF.
• Заземете екранировката на кабела с усукана двойка само в една точка от мрежовата конфигурация, за да избегнете опасни токови контури по заземяването.
• Прокарайте комуникационния кабел в отделен кабелен канал, далеч от кабели за високоволтови двигатели или кабели на честотни регулатори, за да сведете до минимум електромагнитните смущения (EMI).
