Описание

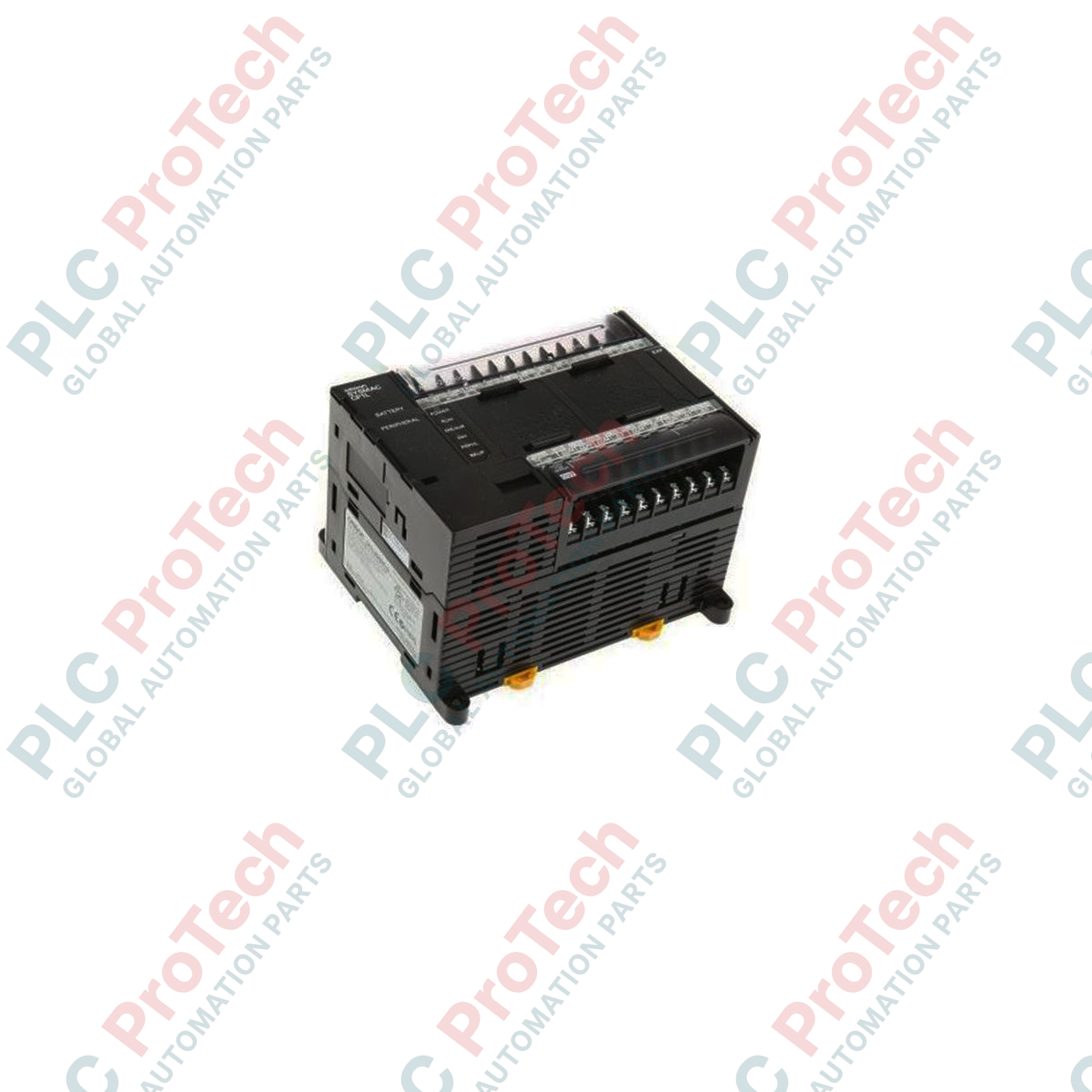

Omron CP1L-M30DR-A е високопроизводителен CPU модул на програмируем логически контролер от серията CP1L, проектиран за обработка на логика на последователности и управление на процеси в малки и средни промишлени машини. Захранван от източник на променливо напрежение, този микро PLC съчетава високоскоростна обработка с вграден Ethernet порт за директна мрежова комуникация, дистанционен мониторинг и обмен на програмни данни. Хардуерът разполага с вграден блок от 30 локални цифрови входно-изходни точки, съчетаващи дискретни входове за постоянен ток с електромеханични релейни изходи, способни да превключват различни видове товари. Устройството поддържа стандартно и високоскоростни входове за броячи по няколко оси за обратна връзка от ротационни енкодери и задачи за позициониране. Модулът функционира като централен управляващ блок и е напълно съвместим с разширителните модули и опционалните платки от серията Omron CP1W, което позволява мащабиране на хардуерните конфигурации според изискванията на конкретното приложение.

Характеристики

• Вграден Ethernet комуникационен порт за директни връзки за обмен на данни и свързване към SCADA интерфейси.
• 30 вградени цифрови входно-изходни точки, осигуряващи гъвкава конфигурация за локално окабеляване на машини.
• Електромеханични релейни изходи, позволяващи директно превключване на товари в управляващи вериги за променлив и постоянен ток.
• Вградени високоскоростни броячни входове за проследяване на импулси под милисекунда и свързване на енкодери.
• Вътрешен капацитет на паметта от 10K стъпки за съхранение на управляваща програма и логика на последователности.
• Модулно разширяване чрез поддръжка на стандартни разширителни I/O блокове от серията CP1W.

Приложения

• Автоматизация на търговски сгради, управление на последователността на HVAC системи и осветлението.
• Помпени станции, системи за пречистване на вода и инсталации за управление на флуиди.
• Сортиращи линии за обработка на материали, малки конвейери и подемни станции.
• Опаковъчни машини, включително базови системи за опаковане, запечатване и залепване с лента.
• Системи за мониторинг на околната среда и разпределени панели за дистанционна телеметрия.

Технически спецификации

Производителност

Изисквания към захранването

Вход/изход

Комуникация

Указания за монтаж

• Монтаж на DIN шина: Закрепете контролера хоризонтално върху стандартна DIN шина 35 mm в индустриален корпус. Фиксирайте блока с крайни скоби, за да предотвратите хоризонтално движение при вибрации.
• Ориентация и отстояния: Монтирайте устройството строго в хоризонтална равнина. Осигурете минимално отстояние от 50 mm над и под корпуса, за да се гарантира оптимално конвекционно охлаждане през вентилационните отвори.
• Окабеляване на AC захранването: Свържете указаното променливотоково захранващо напрежение към предназначените за това захранващи клеми. Използвайте подходящ предпазител, свързан последователно, за да защитите вътрешния силов каскад от електрически пренапрежения от страната на захранващата линия.
• Прокарване и изолиране на кабелите: Поддържайте строго физическо разделяне между нисковолтовите DC входни кабели, Ethernet комуникационните линии и шумните високоволтови AC изходни кабели или кабели за моторни задвижвания в кабелните канали.
• Конфигурация на заземяването: Прокарайте отделен заземителен проводник с нисък импеданс от клемата за функционално заземяване директно до шината за заземяване на корпуса на главния контролен шкаф.

Често задавани въпроси

• Какъв тип изходи са вградени в този конкретен контролер?
• Този модул разполага с 12 механични релейни изхода, осигуряващи сухи контакти за превключване на AC или DC.
• Какво означава суфиксът „A“ в номера на модела?
• Суфиксът „A“ означава, че модулът се захранва с променливотоково (AC) захранване.
• Колко цифрови входно-изходни точки са налични по подразбиране в хардуера?
• Хардуерът съдържа 30 интегрирани входно-изходни точки: 18 дискретни входа и 12 релейни изхода.
• Изисква ли този модул допълнителна карта за мрежова комуникация?
• Не, този модел разполага с вграден Ethernet порт, разположен директно на лицевия панел на процесора.
• Какъв е лимитът на паметта за изпълнение на програми на този процесор?
• Процесорът от серията CP1L-M предлага вътрешен програмeн капацитет от 10K стъпки.
• Може ли този контролер да обработва обратна връзка от ротационни енкодери с висока разделителна способност?
• Да, той разполага с интегрирани високоскоростни броячни входове, способни да проследяват честоти до 100 kHz.
• Поддържа ли този модел импулсни изходи за управление на стъпкови или серво задвижвания?
• Не, тъй като използва механични релейни изходи, той не поддържа високоскоростни импулсни изходи. За импулсни изходи са необходими модели с транзисторни изходи.
• Как може да се разшири броят на вградените входове и изходи?
• Плътността на входовете и изходите може да се увеличи чрез свързване на стандартни разширителни модули от серията Omron CP1W.
• Каква програмна среда се използва с този хардуер?
• Контролерът се програмира и въвежда в експлоатация чрез софтуера Omron CX-Programmer или Sysmac Studio.
• Запазва ли се програмната памет при прекъсване на основното захранване?
• Да, последователността на управляващата логика се записва във вътрешната енергонезависима флаш памет, което предотвратява загубата на данни при прекъсване на електрозахранването.
