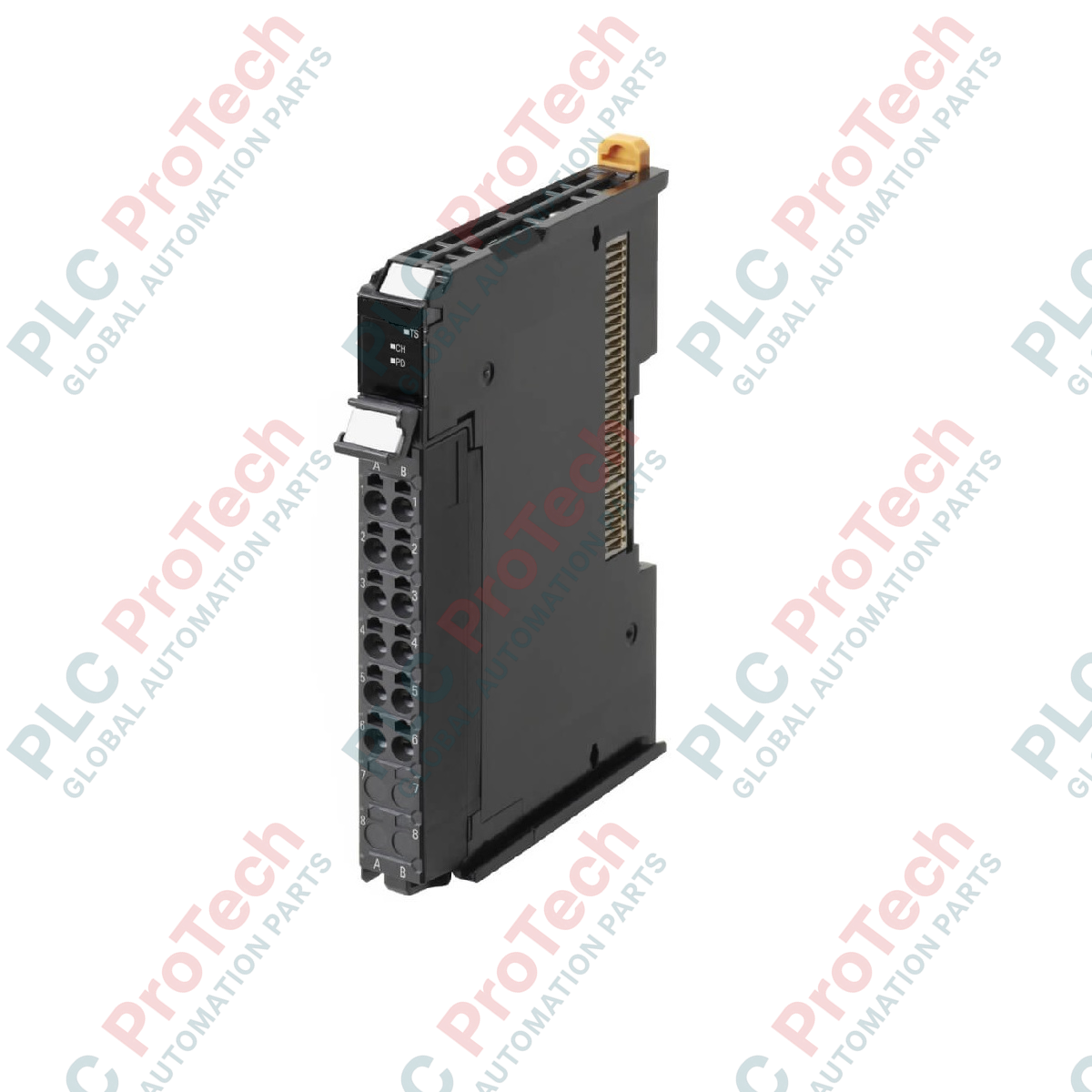

Интегрирайки високорезолюционно термично проследяване директно в системите за автоматизация Sysmac, Omron NX-TS2204 осигурява двуканален мониторинг с термодетектори на съпротивление за високоточни промишлени процеси. Работейки върху високоскоростната NX шинна архитектура, този модул поддържа трипроводни сензори Pt100 и Pt1000 с бърза скорост на преобразуване от 60 ms на модул и изключителна измервателна разделителна способност от 0,001 °C. Проектиран да запазва целостта на сигнала в електрически шумни среди, той включва галванична изолация между каналите и между каналите и шината чрез вградени силови трансформатори и цифрови сигнални изолатори.
| Параметър на спецификацията | Техническа стойност |
|---|---|
| Производител | Omron |
| Номер на модела | NX-TS2204 |
| Тип продукт | Модул за температурен вход (термометър на съпротивление) |
| Брой входове | 2 точки |
| Поддържани температурни сензори | Pt100 (трипроводен), Pt1000 (трипроводен) |
| Време за преобразуване | 60 ms на модул |
| Разделителна способност | Макс. 0,001 °C |
| Метод на опресняване на входовете/изходите | Опресняване в режим на свободен ход |
| Клеми за външно свързване | Безвинтова клемна кутия със захващане (16 клеми) |
| Диапазон на входното преобразуване | ±20 °C от входния диапазон |
| Ток на детектиране на входа | Прибл. 0,25 mA |
| Влияние на съпротивлението на проводника | Макс. 0,06 °C/Ω (до макс. 20 Ω) |
| Изискван период на загряване | 30 минути |
| Метод на изолация | Захранване: трансформатор; сигнал: цифров изолатор (вход към шина и канал към канал) |
| Съпротивление на изолацията | Мин. 20 MΩ между изолирани вериги (при 100 V DC) |
| Диелектрична якост | 510 V AC между изолирани вериги за 1 минута (ток на утечка: макс. 5 mA) |
| Консумация на енергия на NX модула | Макс. 0,90 W (на CPU модула); макс. 0,75 W (на комуникационния куплунг) |
| Метод на захранване на I/O | Не е необходимо външно захранване за I/O |
| Размери (W x H x D) | 12 x 100 x 71 mm |
| Тегло на устройството | 0,07 kg |
| Тегло при транспортиране | 1,00 kg |
NX-TS2204 е високоспециализиран входен модул за RTD. Ако системата ви използва входове за термодвойки вместо термометри за съпротивление, трябва да изберете NX-TS2101 или NX-TS2102. Уверете се, че софтуерът Sysmac Studio е актуализиран спрямо версията на фърмуера на CPU модула или комуникационния куплунг от серията NX, за да гарантирате пълни възможности за конфигуриране на параметрите.
След включване на захранването е задължителен период на загряване от 30 минути, за да достигнат вътрешните компоненти стабилно топлинно равновесие. Точното наблюдение на температурата зависи от балансираното съпротивление на проводниците; разликата между трите проводника на RTD сензора директно ще доведе до отклонение в измерването на температурата, като добавя максимум 0.06 °C за всеки ом разлика в съпротивлението.
Винаги прокарвайте кабелите на сензорите през отделни кабелни скари за нисковолтови измервателни вериги, отделени от силовите AC линии. Препоръчваме да заземите екранираната обвивка на RTD кабелите в една точка близо до модула, за да избегнете циркулиращи токове и пренос на шум през екрана. Проверете още веднъж дали клемните щифтове са поставени с правилно кримпван кабелен накрайник за оптимален дългосрочен контакт в панели с високи вибрации.
Изолирайте всички източници на електрозахранване, подаващи ток към PLC статива и входните устройства, преди да поставяте, сваляте или свързвате кабели към който и да е NX модул. Непълното изключване на захранването на цялата система за управление може да доведе до неочаквано движение на машината, токов удар или трайна повреда на комуникационната схема на задната шина на NX.
Монтирайте модула върху DIN шината, като подравните горната кука на устройството с шината и натиснете надолу, докато заключващият механизъм щракне стабилно на място.
Свържете трипроводните сензори Pt100/Pt1000 към безвинтовия клемен блок, като поставите плосък инструмент в отвора за освобождаване, вкарате проводника и извадите инструмента, за да го заключите.
Включете системата и наблюдавайте индикатора „TS“ на предния панел: постоянната зелена светлина показва нормален работен статус, докато мигащите червени индикатори сигнализират диагностични грешки, като прекъснати проводници или къси съединения на сензора.
