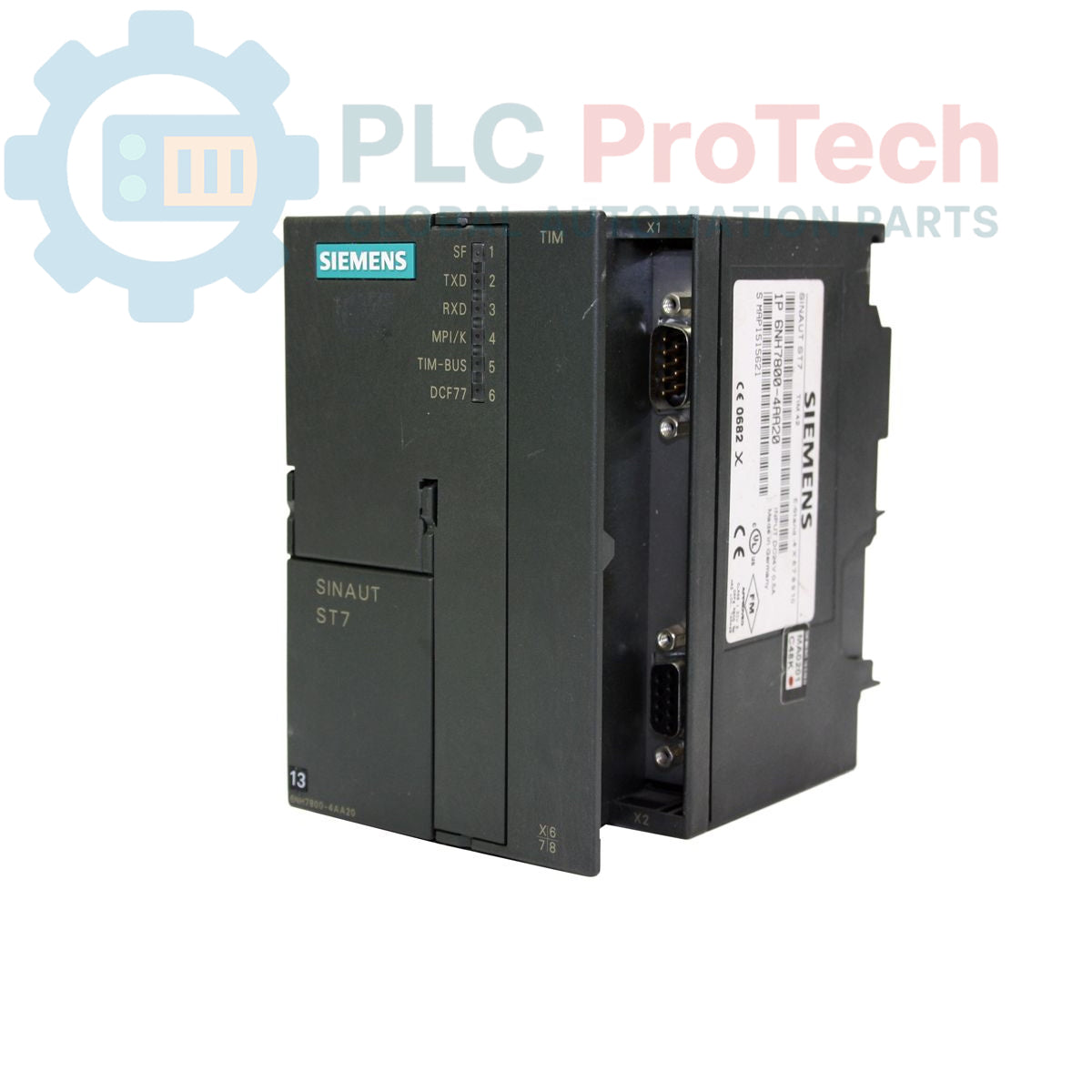

Siemens 6NH7800-4AA20 SINAUT ST7 TIM 42 Комуникационен модул

6NH7800-4AA20 е комуникационен процесор SINAUT ST7 TIM 42, проектиран за интеграция със системи за автоматизация SIMATIC S7-300 и S7-400. Този модул служи като интерфейс за телеуправление, улесняващ обмена на данни в широкомащабни мрежи. Той разполага с интегриран MPI интерфейс за локална комуникация и конфигурируеми RS232/RS485 интерфейси за свързване на външни модеми или безжични комуникационни устройства. Освен това устройството включва вътрешен MD2 модем, специално оптимизиран за комуникация по специализирана линия, осигурявайки надеждни възможности за дистанционно управление и наблюдение на разпределени индустриални приложения.

Характеристики

• Системна интеграция: Специално проектиран за контролери SIMATIC S7-300 и S7-400.
• Многофункционални интерфейси: Оборудван с MPI интерфейс и гъвкав RS232/RS485 интерфейс за разнообразна мрежова свързаност.
• Интегриран модем: Включва вътрешен MD2 модем за директна поддръжка на комуникация по специализирана линия.
• Възможности за телеуправление: Оптимизиран за мрежови архитектури SINAUT ST7 и дистанционна предаване на данни.
• Компактен форм фактор: Проектиран за монтаж в стандартни релсови системи S7.

Приложения

• Дистанционно наблюдение и управление на разпределени индустриални процеси.
• Инфраструктура за управление на вода и отпадъчни води.
• Телеметрични системи за нефт и газ.
• Автоматизация на мрежи за разпределение на електроенергия.
• Обмен на данни между централни контролни станции и отдалечени терминални устройства (RTU).

Технически спецификации

Инструкции за монтаж

• Монтаж: Инсталирайте модула на стандартна монтажна релса S7-300, като се уверите, че шинният конектор е напълно поставен за поддържане на комуникация с процесора (CPU).
• Окабеляване: Използвайте екранирани кабели за връзките RS232/RS485, за да намалите електромагнитните смущения в индустриална среда.
• Конфигурация на модема: Конфигурирайте настройките на вътрешния MD2 модем чрез инженерния софтуер, за да съответстват на параметрите на специализираната линия.
• Заземяване: Уверете се, че шкафът S7-300/400 е правилно заземен за поддържане на целостта на сигнала и безопасността на системата.
• Околна среда: Защитете модула от екстремна влага и прах, като осигурите работната среда да остане в рамките на стандартните индустриални изисквания за компоненти S7-300.
