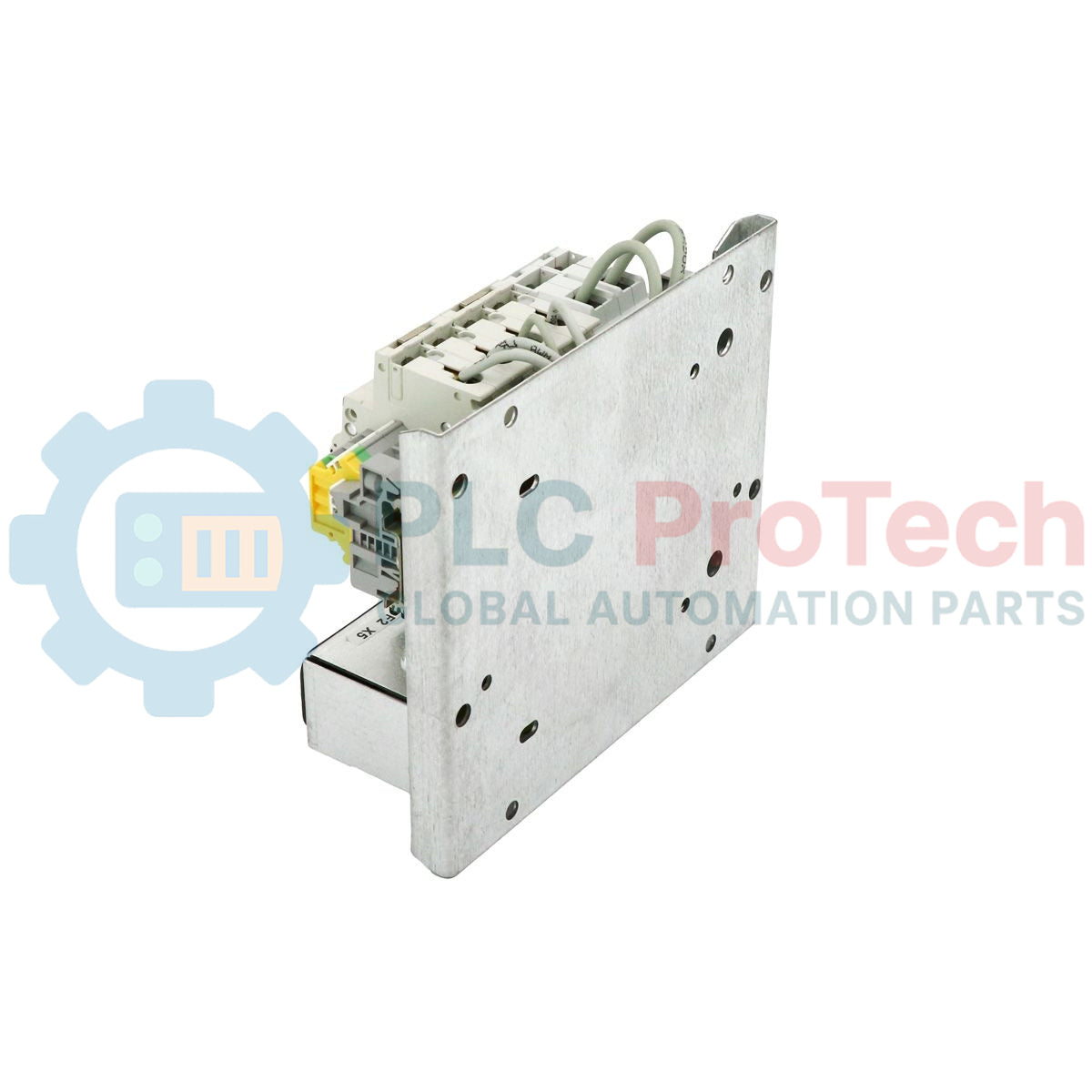

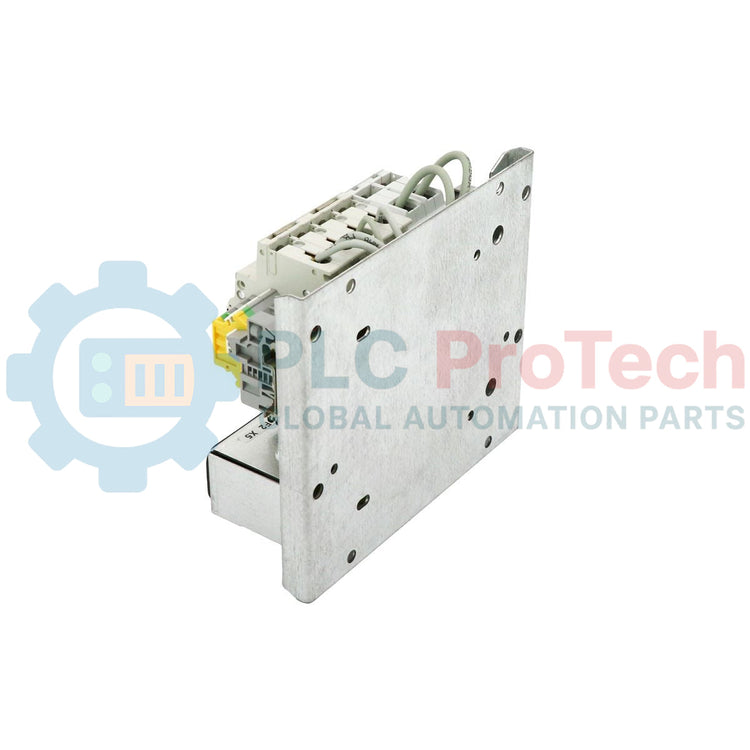

Общ преглед на продукта

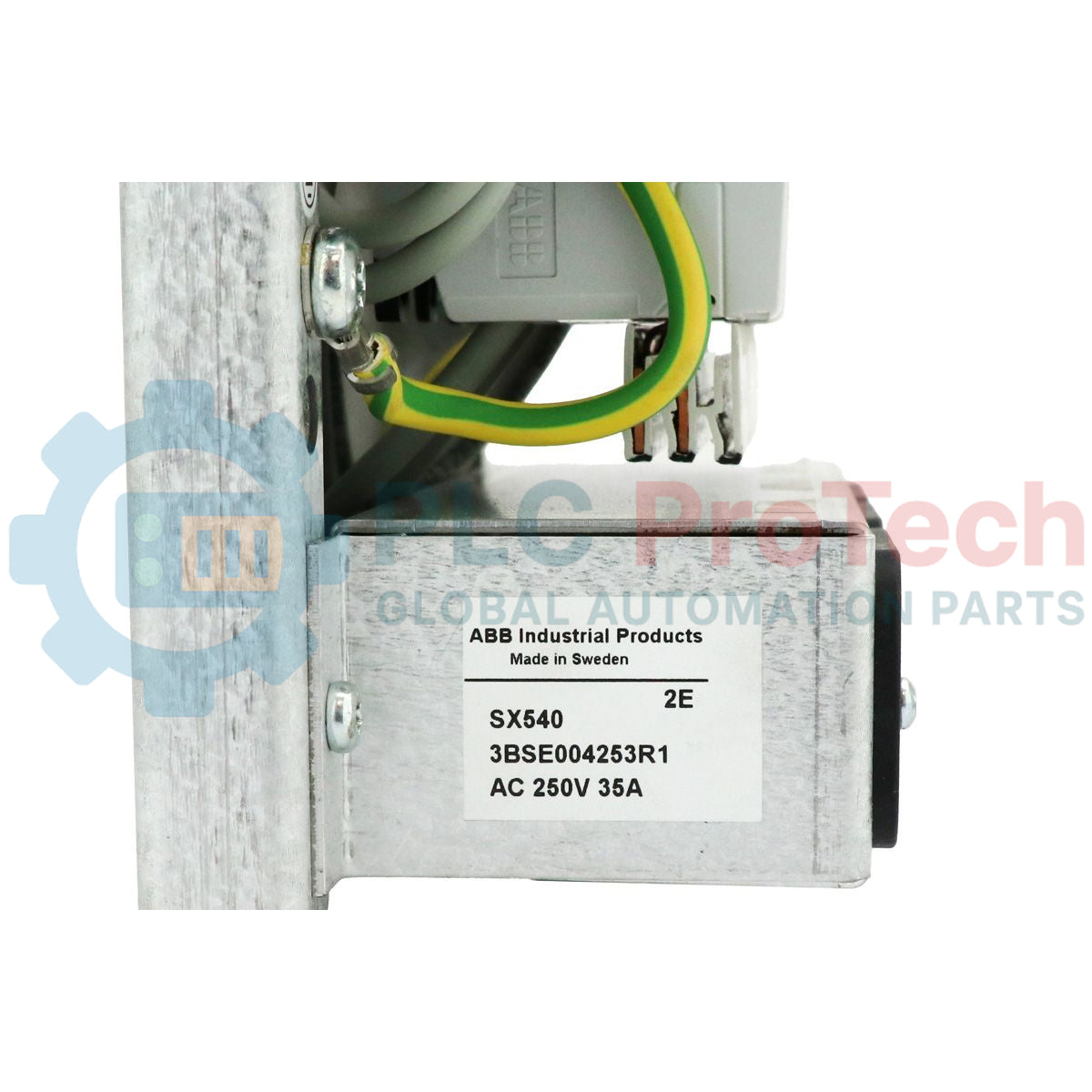

SX540 (3BSE004253R1) е високонадежден силов превключвател и разпределителен блок, разработен специално за системата за управление на технологични процеси ABB Advant Master. Проектиран за управление на разпределението на променлив ток с висок ток, този блок служи като основен електрически вход за системите Advant Controller от серия 400 (включително AC 410 и AC 450) и MOD 300. С номинално напрежение AC 250V и значителен капацитет от 35A, SX540 (3BSE004253R1) осигурява критичното превключване на захранването и защитата на веригите, необходими за непрекъсната работа в електроцентрали, рафинерии и съоръжения за химическа преработка. Чрез централизиране на разпределението на захранването и осигуряване на надеждно ръчно изключване той улеснява процедурите по поддръжка и повишава безопасността на системата, като гарантира стабилно подаване на захранване към критичните CPU шкафове и I/O подшкафове дори при променливи промишлени електрически товари.

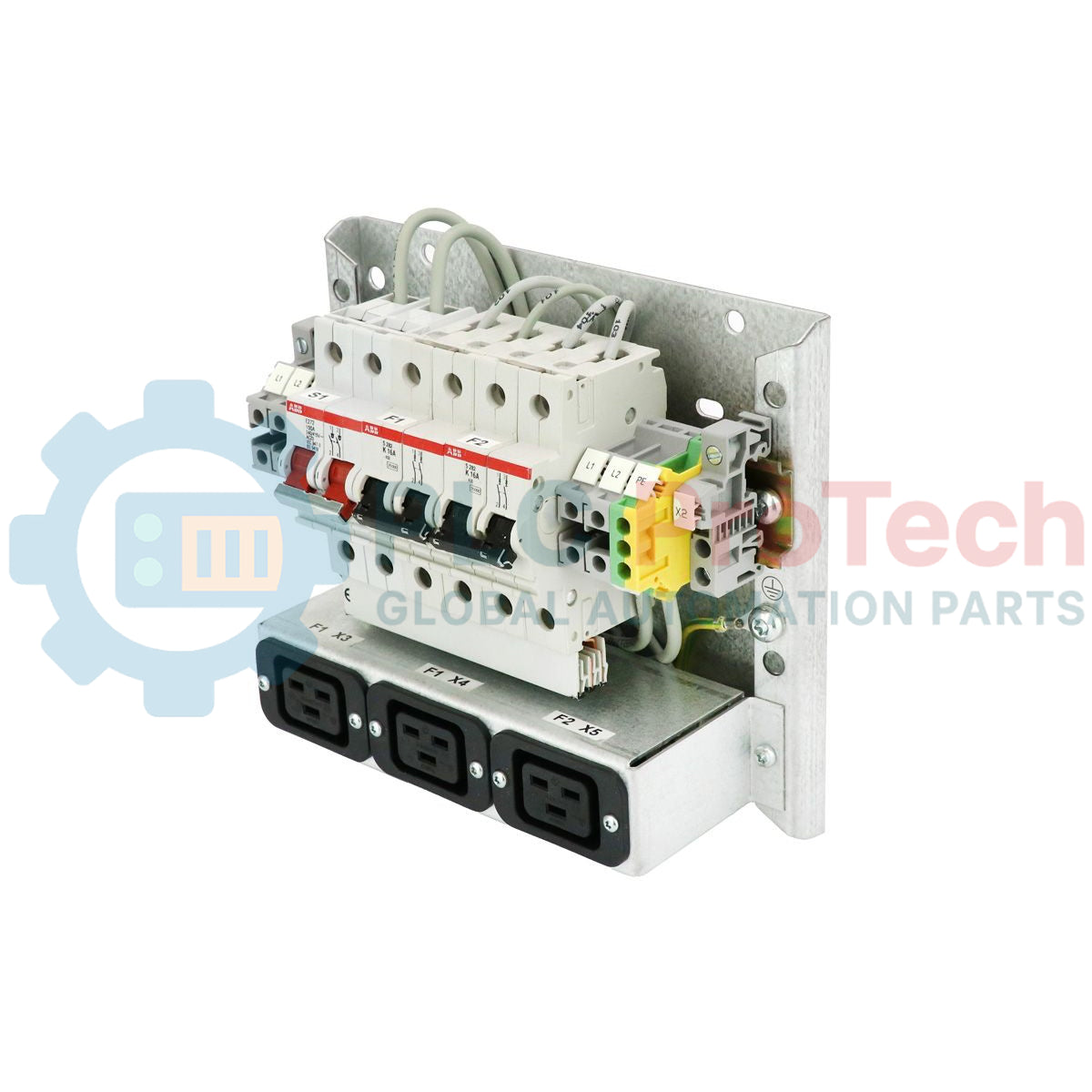

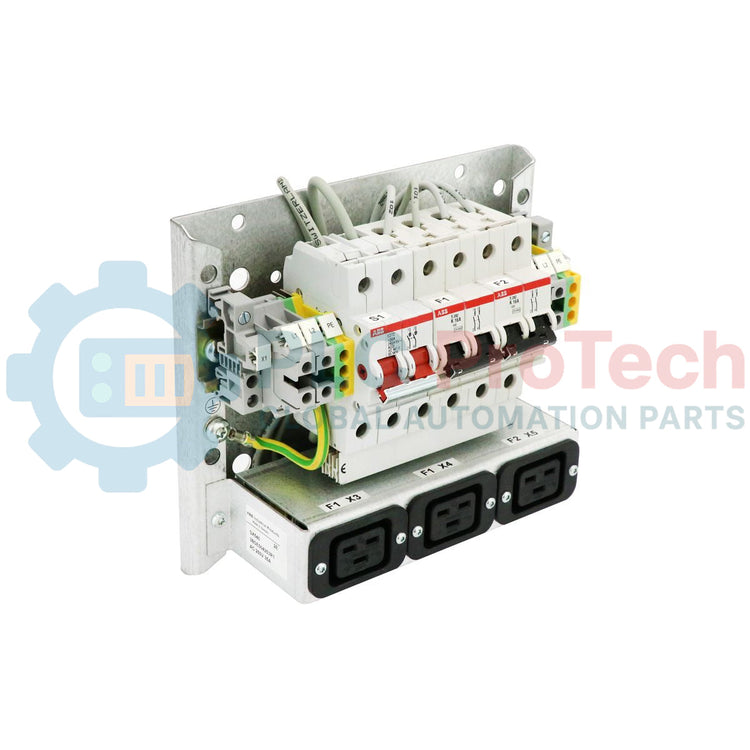

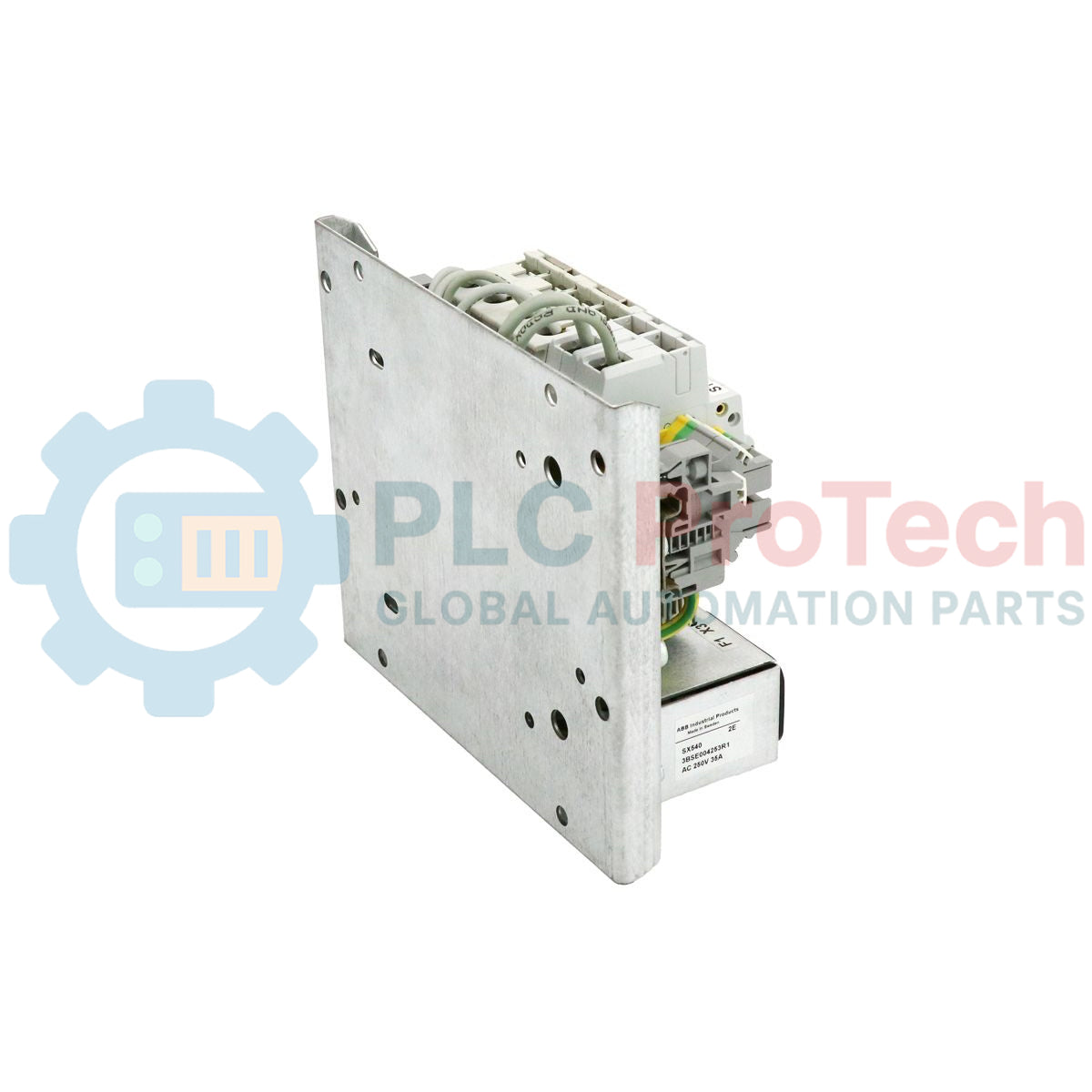

Техническа конфигурация

SX540 е изграден като високонадежден аксесоар за системи за управление, с акцент върху високата мощност и механичната издръжливост:

• Работа с висок ток: Проектиран за непрекъснато управление на ток до 35A, което го прави подходящ за захранване на големи, напълно оборудвани шкафове за управление.

• Съвместимост със системи: Интегрира се безпроблемно с продуктовата линия захранващи аксесоари Advant, като е специално настроен за средите Advant Controller 450 Version 2.3 и 450RMC.

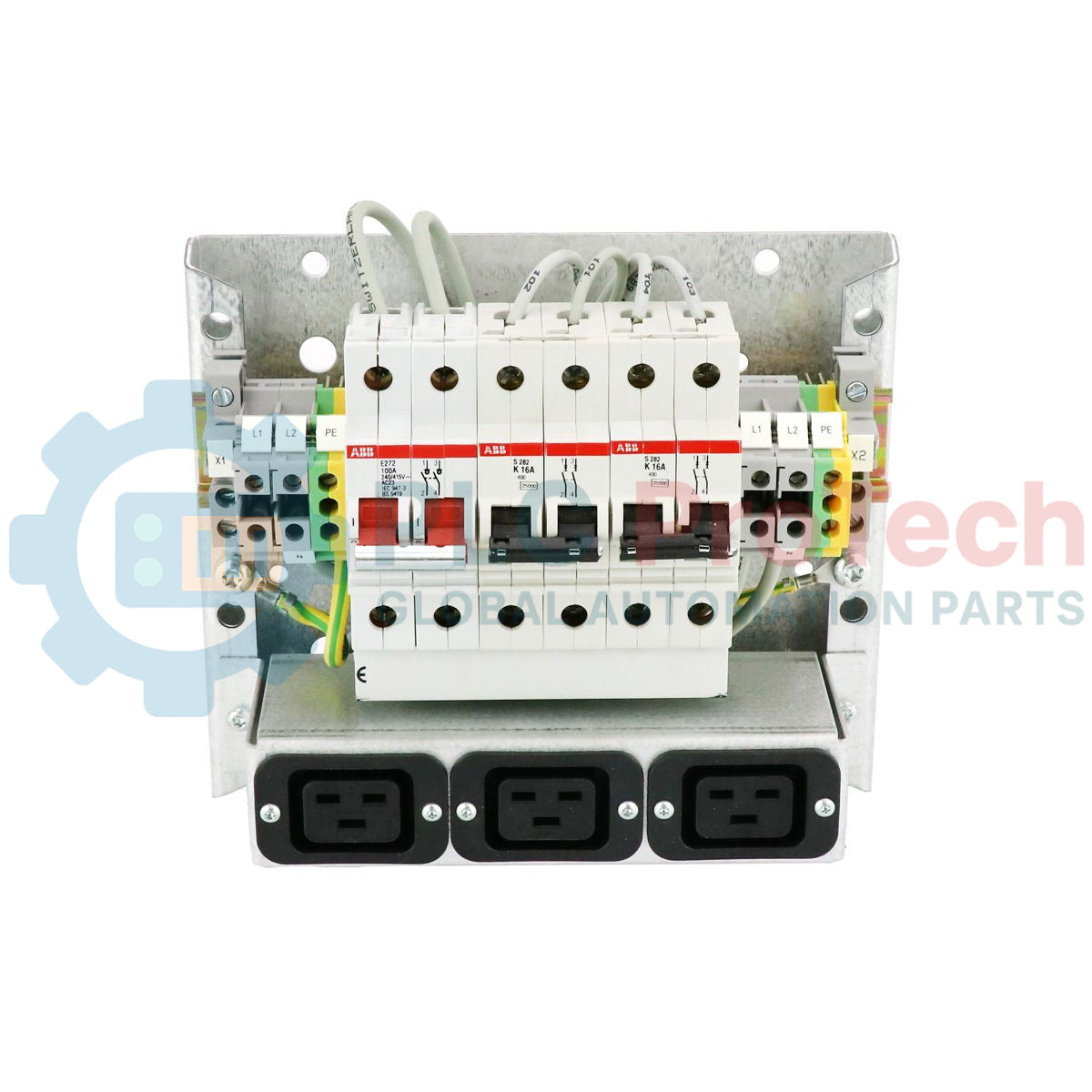

• Двуполюсно превключване: Осигурява едновременно превключване на фазовия и неутралния проводник за пълна електрическа изолация по време на поддръжка.

• Здрава механична конструкция: Разполага с високоякостно шаси (2.25 kg), проектирано да издържа на термичните и механичните натоварвания при разпределение на ток с висока сила.

• Статус на освобождаване от RoHS: Тази част е освободена от обхвата на 2011/65/EU (RoHS) съгласно член 2(4), което потвърждава специализирания ѝ статут като компонент на „голяма стационарна инсталация“ в екосистемата Advant Master.

Технически спецификации

Често задавани технически въпроси

Може ли SX540 да се използва за разпределение на постояннотоково захранване?

SX540 е специално предназначен и оптимизиран за приложения с AC 250V. Не се препоръчва използването му за превключване на постоянен ток с висока сила, тъй като свойствата за гасене на дъгата при превключвателите за променлив ток се различават значително от тези при компонентите, предназначени за постоянен ток, което може да доведе до заваряване на контактите.

Съвместим ли е този блок със системите Advant Controller 110/160?

Да, той е посочен като подходящ захранващ аксесоар за системите AC 110, AC 160 (v2.2) и AC 410, като осигурява единна точка за подаване на захранване към няколко поколения хардуер Advant Master.

Съдържа ли SX540 вътрешни батерии за резервно захранване?

Не, този блок представлява механичен силов превключвател и разпределителен блок (0 батерии). Той не осигурява функционалност на UPS или съхранение на енергия; ролята му е единствено да превключва и разпределя входящото мрежово захранване към подзахранващите модули на контролера.

Ръководство за проектиране и монтаж

Цялост на окабеляването и връзките

Поради високия номинален ток от 35A използвайте само промишлени захранващи кабели с подходящо сечение (минимум 6 mm squared или 10 AWG). Всички връзки трябва да бъдат затегнати с определения момент, за да се предотврати резистивно нагряване на клемите. Точките за разпределение на висок ток са податливи на термично разширение; препоръчваме ежегодно инфрачервено термографско сканиране на клемите на SX540 за откриване на потенциални горещи точки, преди те да доведат до повреда.

Монтаж и разсейване на топлината

SX540 трябва да се монтира в добре вентилирана част на шкафа за управление. Макар да е превключвател, вътрешните шини отделят топлина при работа с пълно натоварване. Уверете се, че чувствителни към топлина компоненти (като комуникационни кабели или нисковолтови сензори) не са прокарани непосредствено до шасито на блока. Осигурете поне 50 mm свободно пространство около блока за естествена конвекция.

Мерки за безопасност

Преди извършване на каквато и да е поддръжка на SX540 проверете дали главният прекъсвач от страната на захранването е блокиран и обозначен съгласно процедурата LOTO. Винаги използвайте калибриран тестер за напрежение, за да потвърдите липсата на захранване както от входната, така и от изходната страна на разпределителния блок, тъй като конфигурациите с двойно захранване в системите Advant понякога могат да доведат до обратно подаване на напрежение.
