Popis

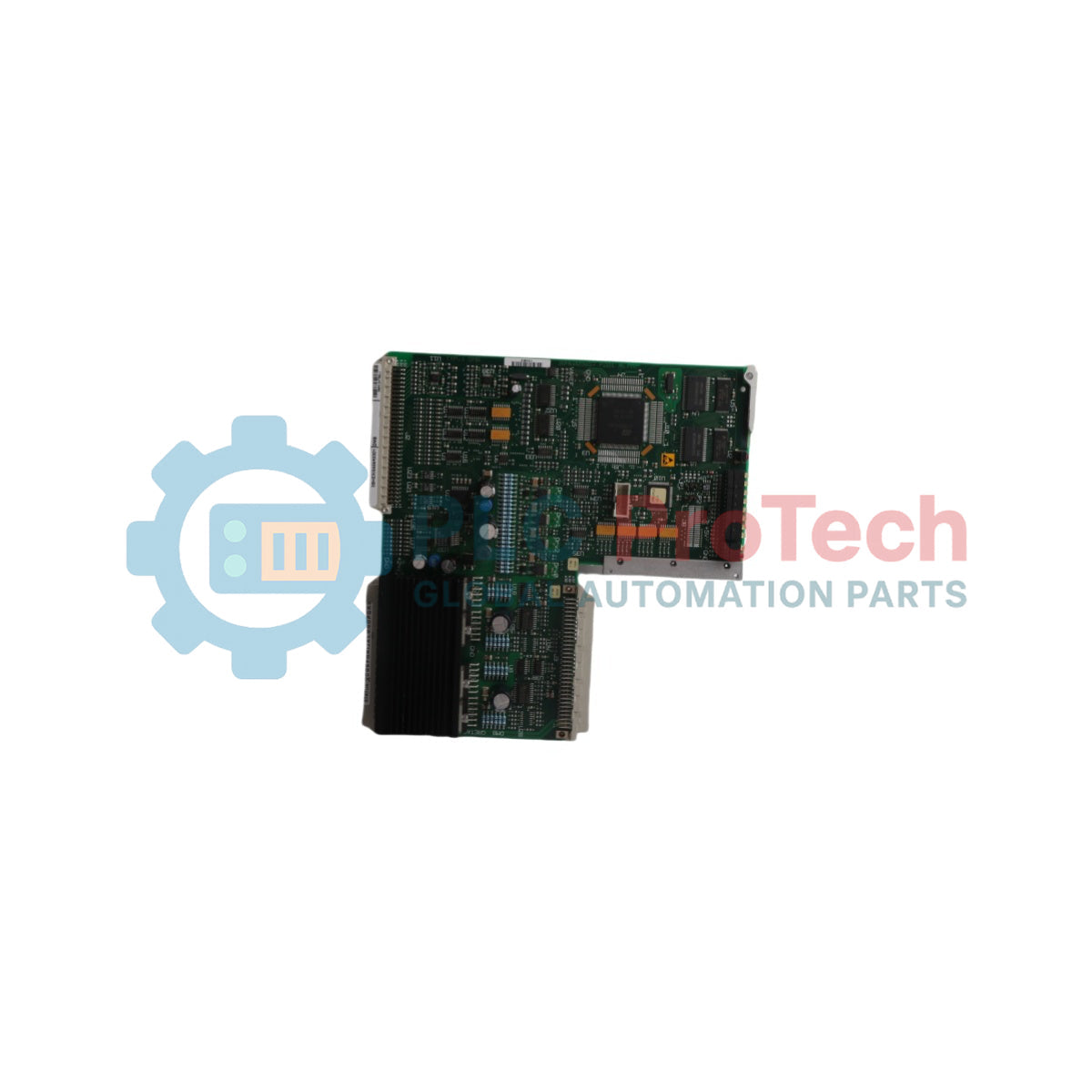

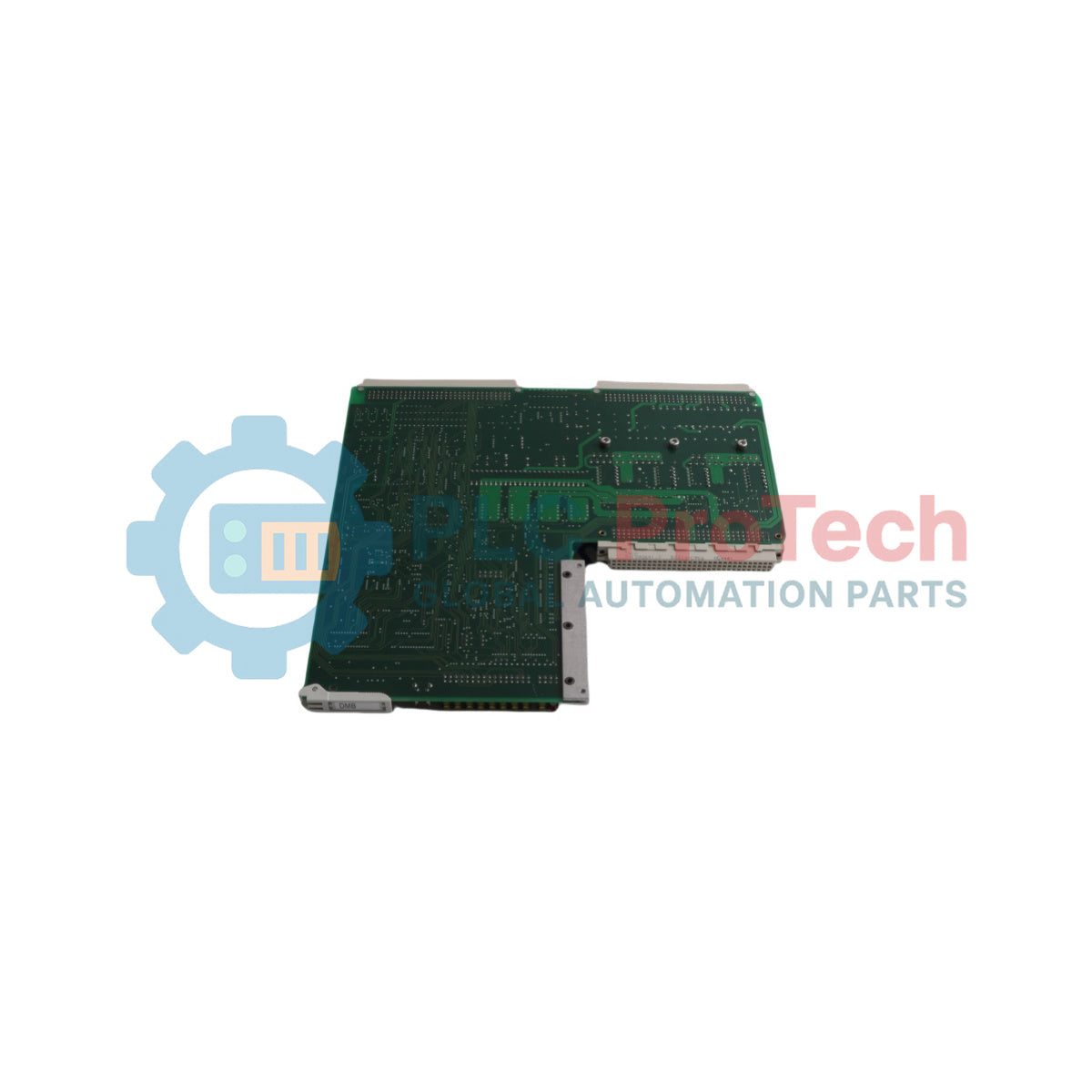

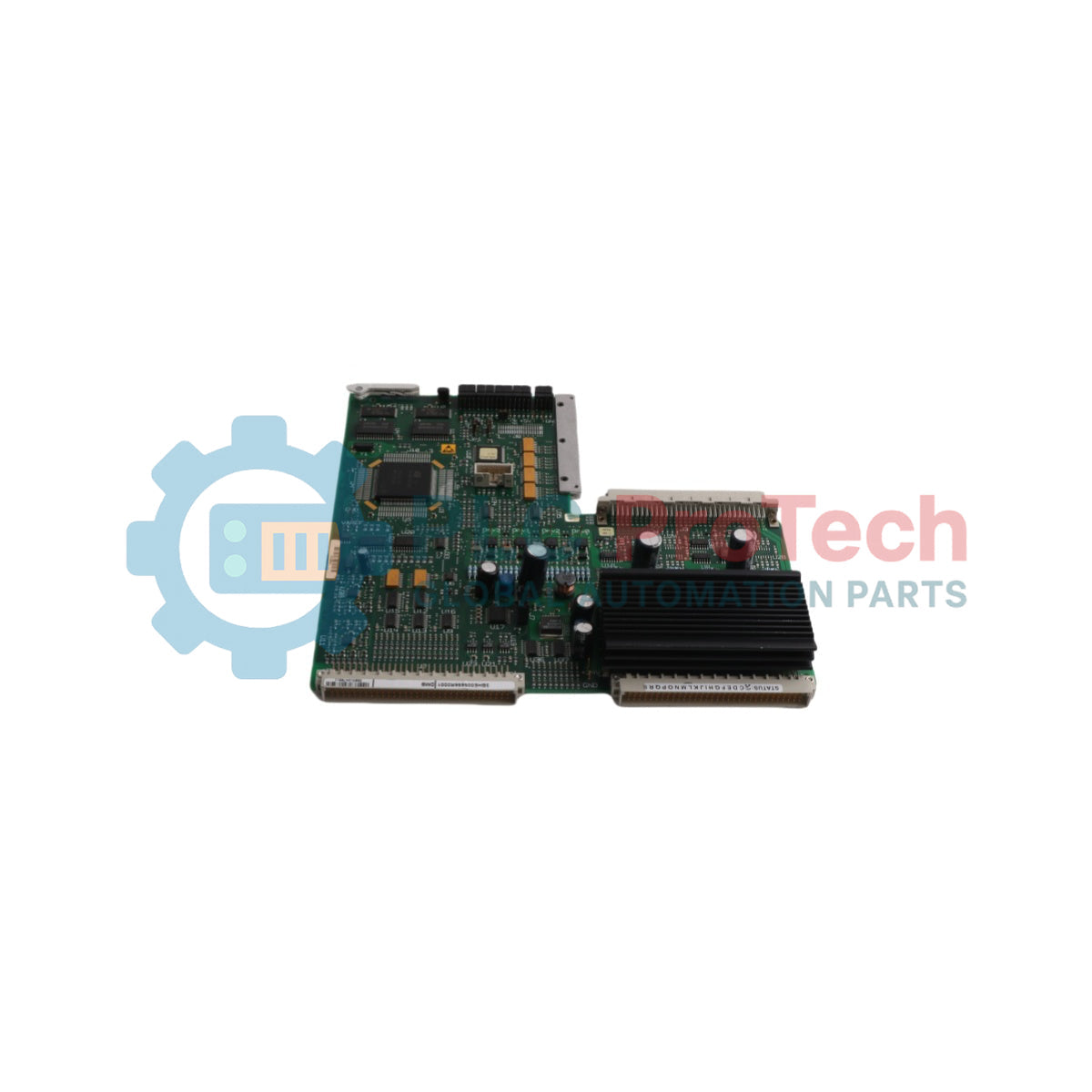

ABB 3BHE005656R0001 (náhradní model DMB 3BHE005657) je specializovaná deska s plošnými spoji určená k integraci do průmyslových pohonů ABB a sestav pro řízení výkonové elektroniky. Tato deska, navržená ke zpracování řídicích signálů systému a podpoře interní komunikace hardwaru, hraje zásadní roli při zachování požadovaného výkonu a spolehlivého provozu v kompatibilních řídicích architekturách.

ABB 3BHE005656R0001 jako interní modul zajišťuje spolehlivé provádění logických operací, interní monitorování a úpravu signálů v systémovém podstojanu. Uspořádání obvodů a přesné mechanické rozměry zajišťují správné zarovnání se sousedními řídicími kartami, základními deskami a rozhraními výkonové elektroniky.

ABB 3BHE005656R0001 DMB 3BHE005657 jako náhradní jednotka pomáhá technikům závodu a pracovníkům údržby obnovit optimální funkčnost pohonu nebo řídicího systému během plánované údržby či modernizace komponent.

Vlastnosti

• Vyhrazené obvody OEM: Vyrobeno společností ABB za účelem zachování úplné elektrické a funkční kompatibility s nosnými skříněmi pohonů a řídicích systémů.
• Kompaktní provedení: Standardizovaný tvar o hmotnosti 0,48 kg umožňuje snadné zasunutí a výměnu desky.
• Dva identifikátory dílu: Označeno primárním objednacím číslem 3BHE005656R0001 a referenčním označením náhradního modelu DMB 3BHE005657 pro přesnou správu skladových zásob a ověření náhrady.
• Průmyslová spolehlivost: Vyrobeno podle přísných výrobních standardů tak, aby odolávalo běžnému tepelnému a elektrickému namáhání během provozu v průmyslových řídicích skříních.

Použití

• Pohony s proměnnými otáčkami a výkonové měniče: Slouží jako interní řídicí nebo rozhranová deska ve velkých frekvenčních měničích ABB a průmyslových budicích či pohonných systémech.
• Údržba a generální opravy systémů: Slouží jako přesný funkční náhradní díl pro výměnu poškozených obvodových sestav nebo sestav na konci životnosti v kritických výrobních linkách.

Technické specifikace

Obecné

Mechanické

Pokyny k instalaci

1. Bezpečnostní kontrola před instalací: Před otevřením přístupových dveří zajistěte odpojení, uzamčení a označení všech přívodů střídavého a stejnosměrného napájení hostitelského systému nebo skříně pohonu.
2. Ochrana proti elektrostatickému výboji (ESD): S deskou manipulujte pomocí uzemňovacího náramku ESD připojeného ke schválenému uzemňovacímu bodu, aby nedošlo k poškození citlivých osazených komponent.
3. Vizuální kontrola: Zkontrolujte ABB 3BHE005656R0001, zda není fyzicky poškozena, a ověřte, že během přepravy nedošlo k poškození žádných kontaktních pinů, konektorů ani součástek pro povrchovou montáž.
4. Mechanická instalace: Zarovnejte desku s vodicími lištami určeného slotu v nosné skříni karet nebo podstojanu a pevně ji zatlačte, dokud nebude zcela usazena v konektorech základní desky. Zajistěte případné upevňovací šrouby nebo západky, ale neutahujte je nadměrně.
5. Kontrola zapojení: Znovu připojte všechny interní ploché kabely, svorkové konektory nebo optické spoje k určeným portům podle schématu zapojení systému.

Doporučení pro výměnu

• Zdokumentujte stávající konfiguraci: Před demontáží staré desky zaznamenejte veškerá nastavení propojek, DIP přepínačů a orientaci kabelů, aby odpovídala nastavení nové sestavy.
• Diagnostika po zapnutí: Po instalaci a opětovném zapnutí skříně sledujte stavové LED nebo diagnostické údaje systému na hlavním řídicím modulu a ověřte úspěšnou inicializaci a komunikaci.
