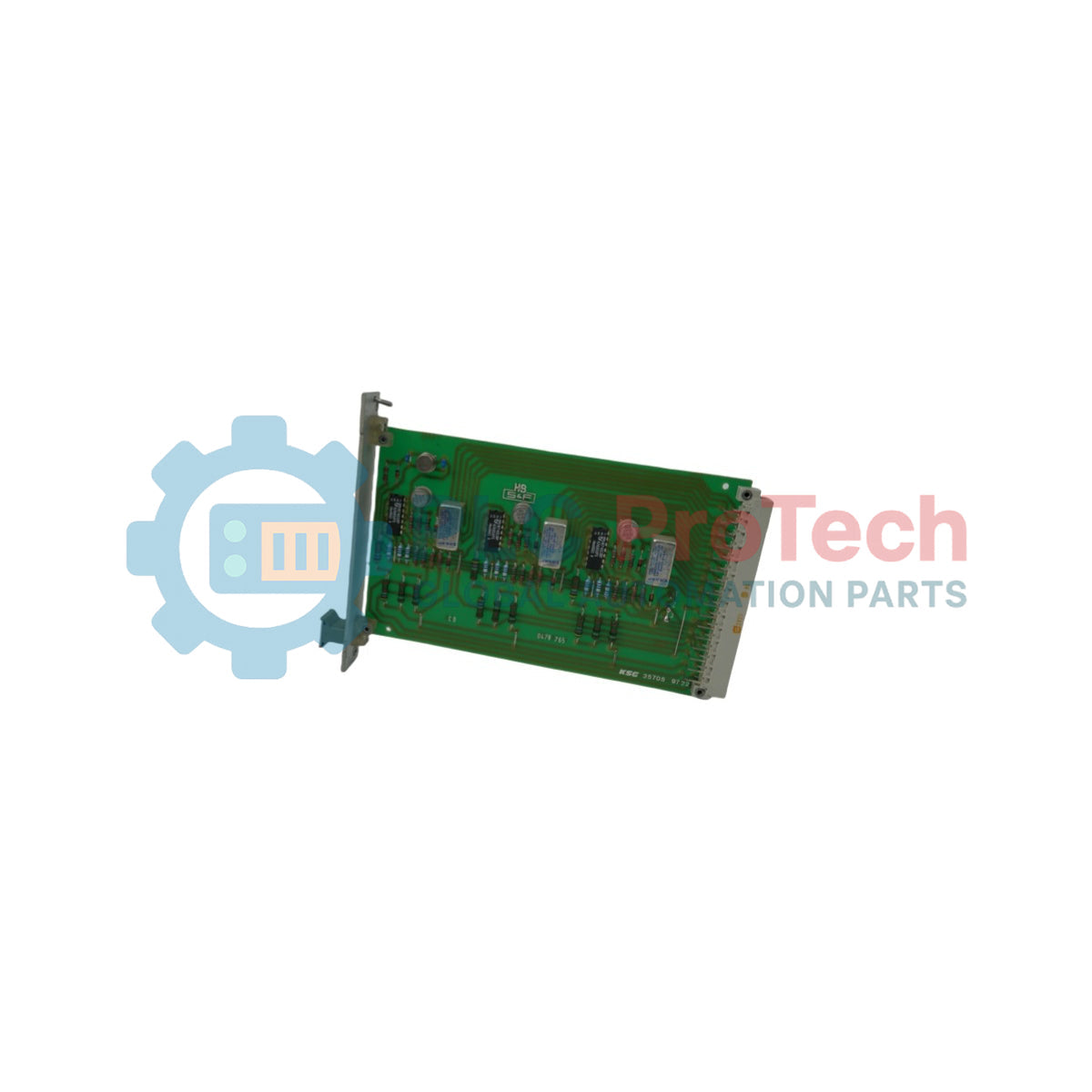

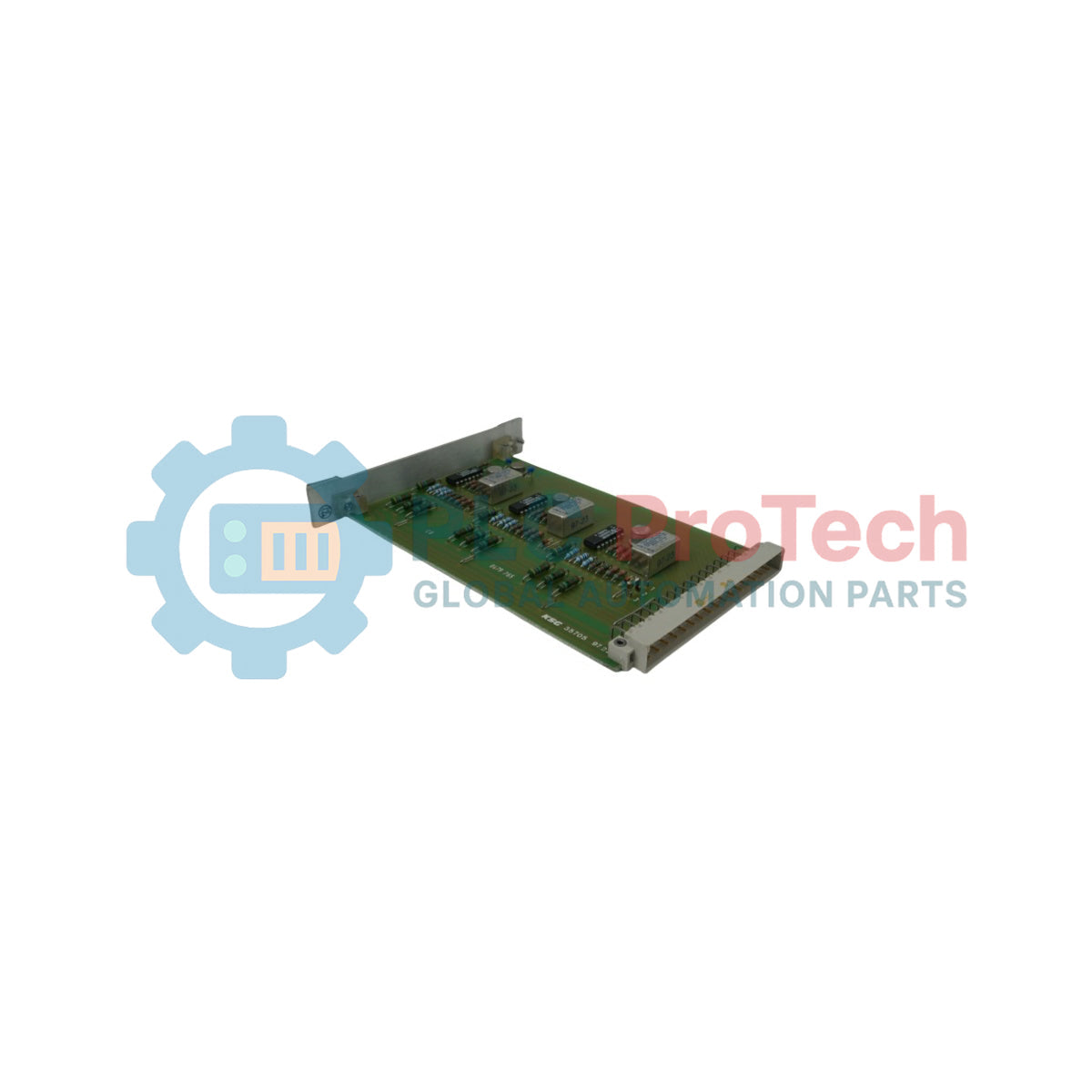

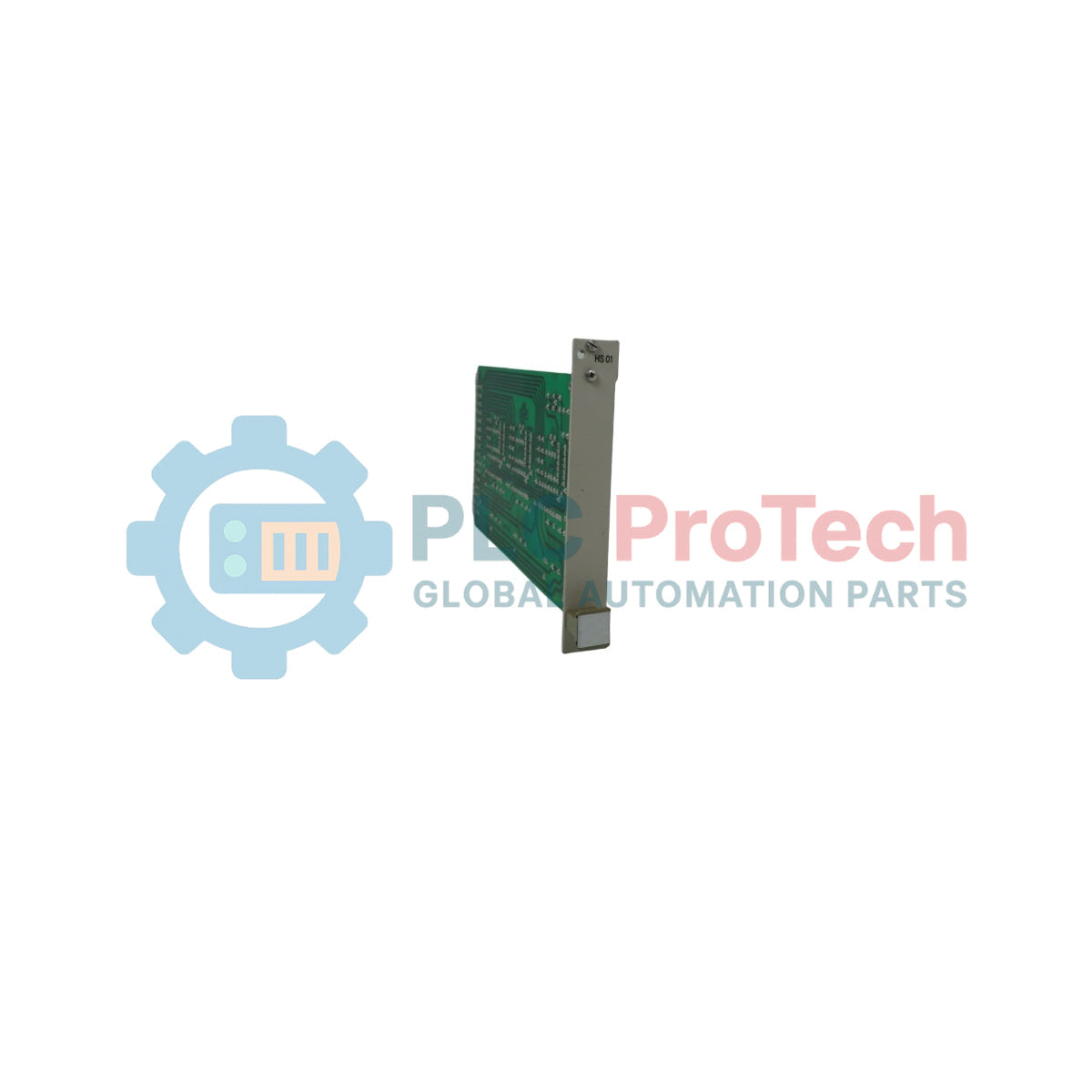

ABB HS01 H&B modul Contronic

Popis

ABB HS01 je průmyslový řídicí modul navržený pro integraci do automatizační architektury ABB Hartmann & Braun (H&B) Contronic a prostředí System 800xA. Modul funguje jako specializovaná funkční karta ve stojanu staršího systému a umožňuje deterministické zpracování řízení, směrování signálů a propojení subsystémů za účelem zachování stabilního provozu v nepřetržitých procesních regulačních smyčkách.

ABB HS01 se díky kompaktním rozměrům 15.2 x 2.5 x 22.9 cm a čisté hmotnosti 0.1 kg instaluje přímo do standardizovaných rámů pro karty. Konstrukce hardwaru podporuje starší průmyslové instalace tím, že zajišťuje přímou mechanickou a elektrickou kompatibilitu se zavedenými systémovými základními deskami Contronic.

Jako komponenta původního výrobce, jejíž výroba byla ukončena, slouží ABB HS01 především jako náhradní jednotka pro údržbu, opravy a zachování systémů v provozech se staršími instalacemi ABB DCS.

Funkce

• Integrace do starších systémů DCS: Speciálně navrženo pro řídicí stojany ABB Hartmann & Braun Contronic a hardwarová prostředí System 800xA.
• Kompaktní provedení: Navrženo pro standardní rozměry 15.2 x 2.5 x 22.9 cm pro montáž do slotu v podsestavách systému.
• Lehký hardware: Konstrukce s nízkou hmotností 0.1 kg minimalizuje mechanické zatížení montážních bodů stojanu.
• Přímá náhrada typu drop-in: Odpovídá přesnému zapojení pinů a mechanickým specifikacím původních sestav H&B Contronic HS 01, což umožňuje jednoduchou výměnu během odstávky pro údržbu.

Použití

• Distribuované řídicí systémy (DCS): Poskytuje funkční hardwarovou podporu pro starší řídicí smyčky Contronic a systémy procesní automatizace.
• Údržba systému a prodloužení životního cyklu: Slouží jako přímý náhradní díl k obnovení provozní redundance a předcházení neplánovaným odstávkám ve starších průmyslových provozech.

Technické specifikace

Obecné

Mechanické údaje

Pokyny k instalaci

1. Odpojení napájení: Před vložením nebo vyjmutím modulu ověřte, že napájení konkrétního stojanu pro karty nebo segmentu slotu je bezpečně odpojeno v souladu s bezpečnostními protokoly pracoviště.
2. Ochrana proti elektrostatickému výboji: Při manipulaci používejte uzemněný antistatický náramek, který ochrání vnitřní obvodové součásti před elektrostatickým výbojem.
3. Mechanické zarovnání: Zarovnejte hrany desky s vodicími lištami určeného slotu podsestavy Contronic. Jednotku pevně zatlačte, dokud zadní konektor zcela nezapadne do základní desky.
4. Upevnění: Utáhněte všechny horní a dolní upevňovací šrouby čelního panelu, aby bylo zajištěno stabilní elektrické uzemnění a mechanické upevnění.

Doporučení pro výměnu

• Ověření čísla dílu: Před instalací ověřte, že označení stávajícího hardwarového modelu odpovídá HS01 nebo HS 01.
• Záloha konfigurace: Před výměnou modulů uložte nebo zdokumentujte parametry řídicí jednotky a nastavení adres v hostitelském systému DCS.
• Kontrola po výměně: Znovu zapněte napájení slotu a zkontrolujte stavové diagnostické kontrolky systému na stojanu nebo na inženýrské pracovní stanici, abyste potvrdili správnou inicializaci.
