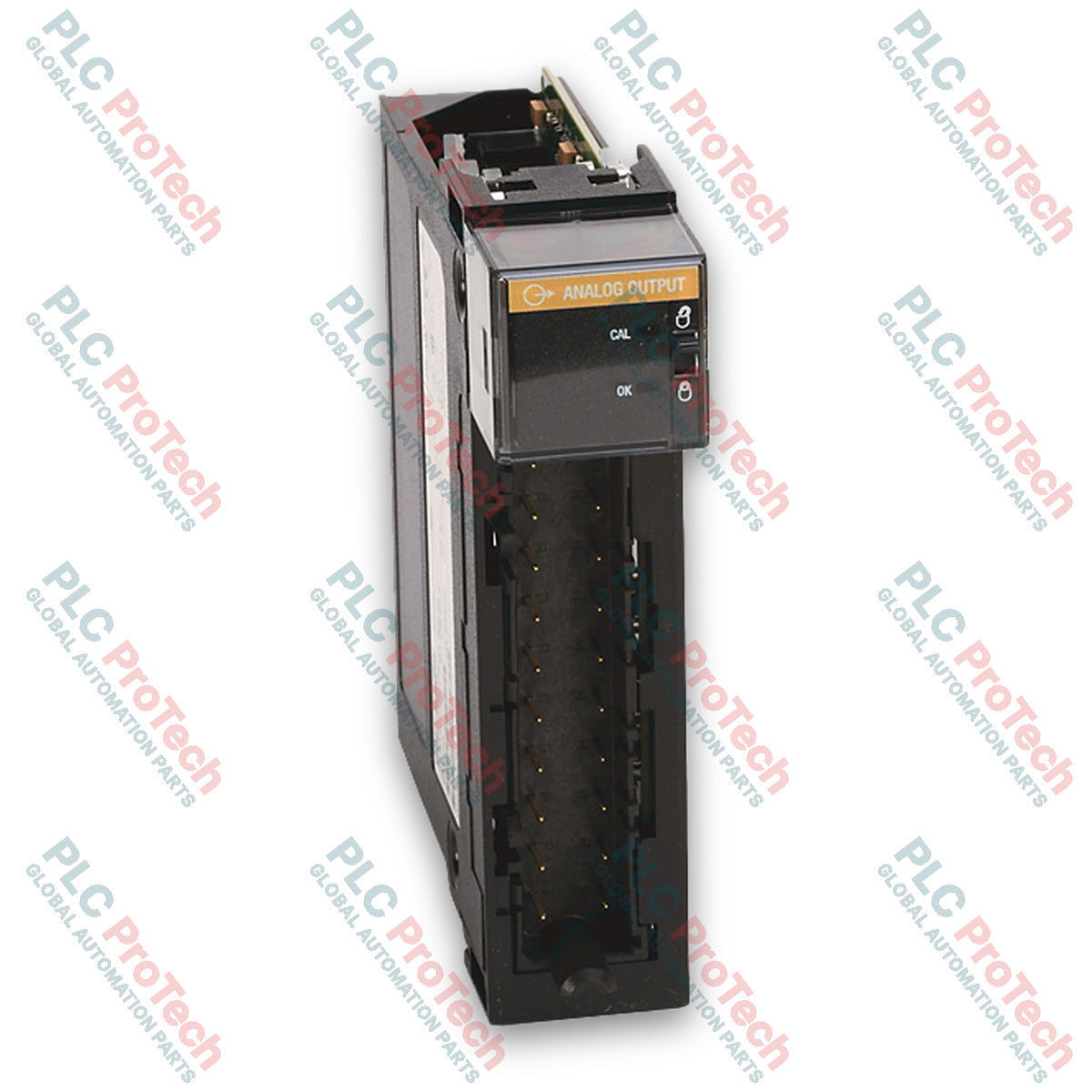

Analogový výstupní modul Allen-Bradley 1756-OF4 ControlLogix

SKU 1756-OF4

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-OF4
Origin United States
Product Type: Modul analogového výstupu
Payment: T/T, Western Union
Weight: 1.0 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

Allen-Bradley 1756-OF4 je neizolovaný analogový výstupní modul ControlLogix navržený k zajištění spolehlivých napěťových a proudových řídicích signálů pro prostředí průmyslové automatizace. Modul je určen k přímému připojení k zadní sběrnici ControlLogix a dokáže ovládat modulační zařízení, koncové regulační prvky a proporcionální akční členy, stejně jako retransmitovat signály do externích zapisovačů, dataloggerů, indikátorů a sekundárních řídicích systémů.

Jako součást platformy Allen-Bradley ControlLogix se 1756-OF4 bezproblémově integruje do standardních konfigurací šasi 1756. Podporuje generování signálů s vysokým rozlišením v napěťových i proudových rozsazích, což zajišťuje přesné předávání řídicích povelů ve složitých aplikacích procesního i diskrétního řízení.

Funkce

Čtyři neizolované analogové výstupní kanály konfigurovatelné pro napěťové nebo proudové signály
Výstupní napěťový rozsah +/-10.4V DC s rozlišením 15 bitů v rozsahu 10.5V (320 mikrovoltů na bit)
Výstupní proudový rozsah 4 až 20 mA (nebo 0 až 20 mA) s rozlišením 15 bitů v rozsahu 21 mA (650 nanoampérů na bit)
Přímá komunikace se zadní sběrnicí a distribuce napájení prostřednictvím šasi 1756 ControlLogix
Otevřené provedení určené pro montáž do standardních průmyslových rozváděčů
Vestavěná diagnostika pro hlášení poruch při přerušení obvodu a při překročení rozsahu

Aplikace

Řízení modulačních ventilů a klapek v procesním průmyslu
Generování referenčních hodnot rychlosti a krouticího momentu pro frekvenční měniče
Retransmise signálů do páskových zapisovačů a systémů sběru dat
Distribuce žádaných hodnot do externích řídicích systémů a přístrojových smyček

Technické specifikace

Parametr	Specifikace
Výrobce	Allen-Bradley / Rockwell Automation
Typ produktu	Analogový výstupní modul ControlLogix
Katalogové číslo	1756-OF4
Typ modulu	Neizolovaný analogový výstup
Počet výstupů	4 jednokoncové, neizolované
Výstupní napěťový rozsah	+/-10.4V DC
Výstupní proudový rozsah	4 až 20 mA (nebo 0 až 20 mA)
Napěťové rozlišení	15 bitů v rozsahu 10.5V (320 uV/bit)
Proudové rozlišení	15 bitů v rozsahu 21 mA (650 nA/bit)
Odběr proudu ze zadní sběrnice (5V DC)	150 mA
Odběr proudu ze zadní sběrnice (24V DC)	120 mA
Celkový ztrátový výkon	Max. 4.9 W při 60 deg C (140 deg F)
Typ krytu	Otevřené provedení
Šířka modulu	1 slot ControlLogix
Země původu	Spojené státy

Připojení / rozhraní

Modul 1756-OF4 se k provozním zařízením připojuje pomocí odnímatelné svorkovnice (RTB), například 1756-TBNH nebo 1756-TBSH (objednává se samostatně). Svorkovnice zajišťuje bezpečné šroubové nebo pružinové připojení vodičů v provozu. Pro všechny analogové výstupní kanály se důrazně doporučuje použití stíněných kroucených dvojlinek, aby se minimalizoval vliv elektromagnetického rušení (EMI) v průmyslovém prostředí.

Pokyny k instalaci

Před instalací nebo demontáží modulu se ujistěte, že je odpojeno veškeré napájení šasi 1756.
Vložte modul do libovolného volného slotu v šasi 1756 ControlLogix. Modul je mechanicky kódován, aby se zabránilo nesprávnému vložení do nekompatibilních slotů šasi.
Upevněte modul pomocí horní a dolní západky a poté připojte odnímatelnou svorkovnici k přednímu krytu.
Stínění signálů připojte pouze na jednom konci k uzemnění s nízkou impedancí, obvykle k zemnicí liště šasi, aby se zabránilo zemním smyčkám.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the Allen-Bradley 1756-OF4 and what are its primary functions?

The Allen-Bradley 1756-OF4 is a non-isolated ControlLogix analog output module designed to provide reliable voltage and current control signals for industrial automation environments. It interfaces directly with the ControlLogix backplane to actuate modulating devices, final control elements, and proportional actuators. Additionally, the module can retransmit signals to external recorders, data loggers, indicators, and secondary controllers.

What are the output ranges and resolution capabilities of the 1756-OF4 module?

The Allen-Bradley 1756-OF4 features four non-isolated analog output channels configurable for voltage or current signals. It supports a voltage output range of +/-10.4V DC with a 15-bit resolution and a current output range of 4 to 20 mA with a 15-bit resolution. This high-resolution signal generation ensures precise command delivery in complex process and discrete control applications.

How does the Allen-Bradley 1756-OF4 integrate into an automation system?

As part of the Allen-Bradley ControlLogix platform, the 1756-OF4 integrates seamlessly into standard 1756 chassis architectures, occupying a single slot. It connects to field devices using a separately ordered removable terminal block (RTB) such as the 1756-TBNH or 1756-TBSH. The module draws its power and communicates directly through the backplane of the ControlLogix chassis.

What diagnostic features are built into the Allen-Bradley 1756-OF4?

The Allen-Bradley 1756-OF4 includes on-board diagnostic reporting for open-circuit and out-of-range fault conditions. These diagnostic capabilities allow control systems to quickly identify and respond to field wiring issues or signal anomalies. This ensures maximum uptime and reliability in critical industrial control processes.
