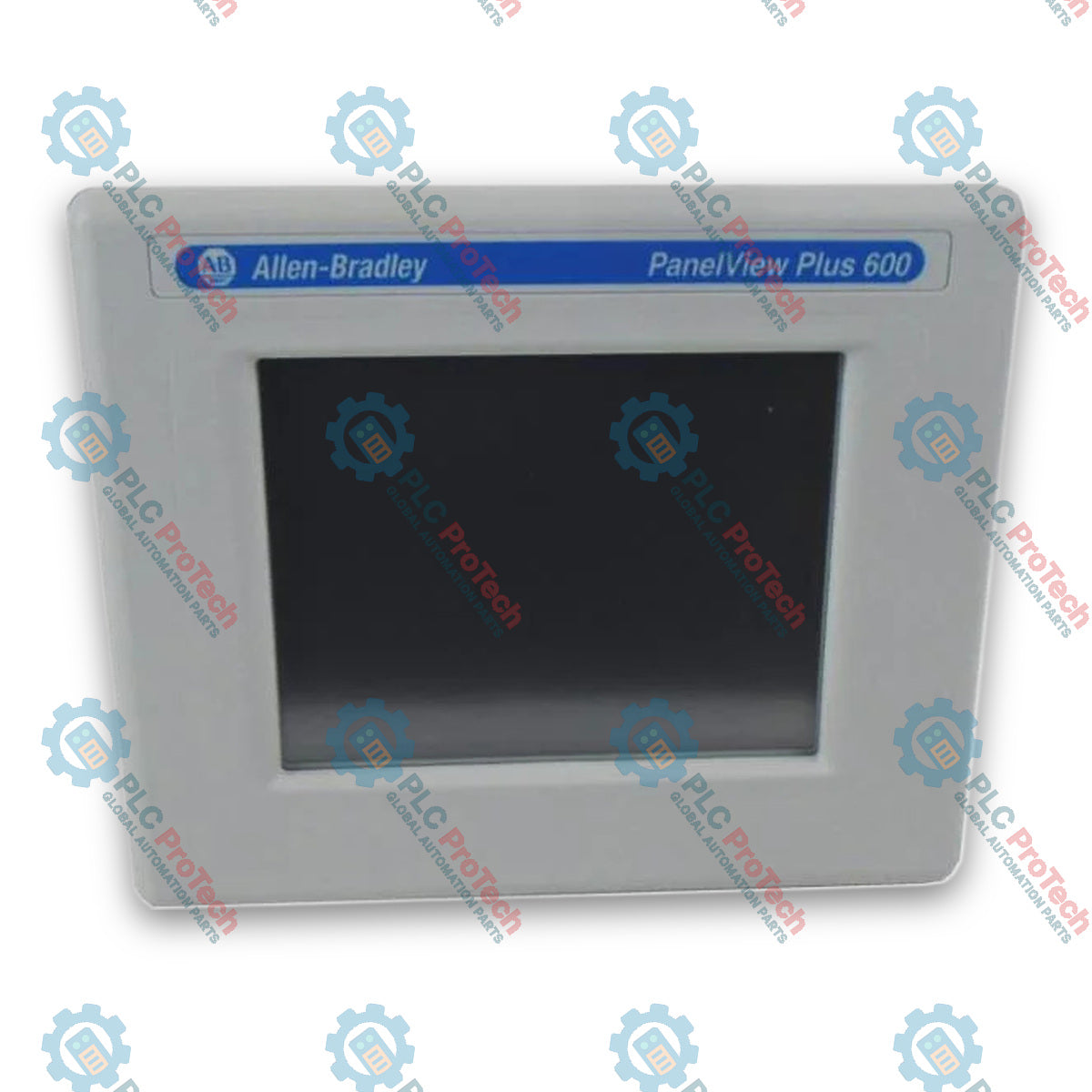

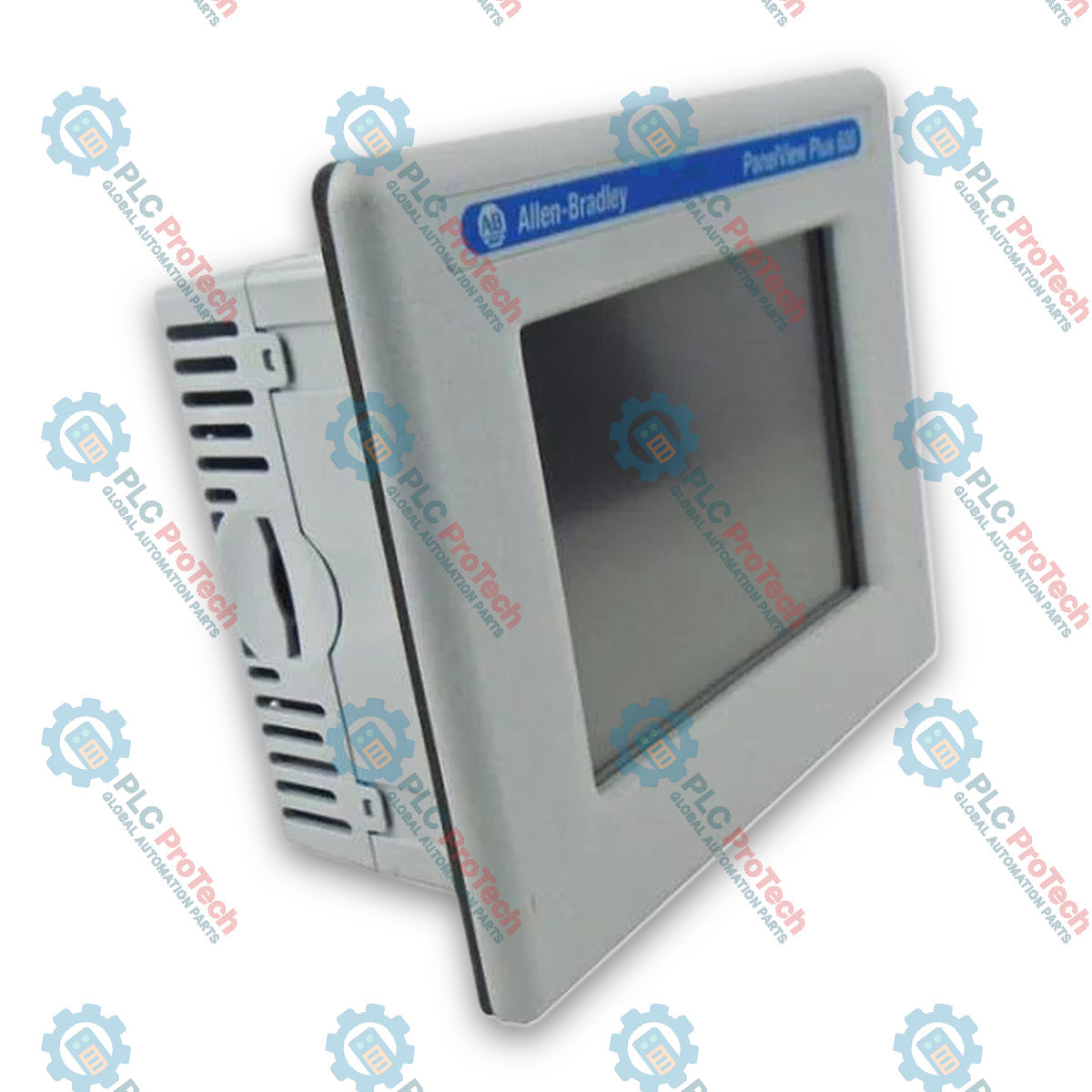

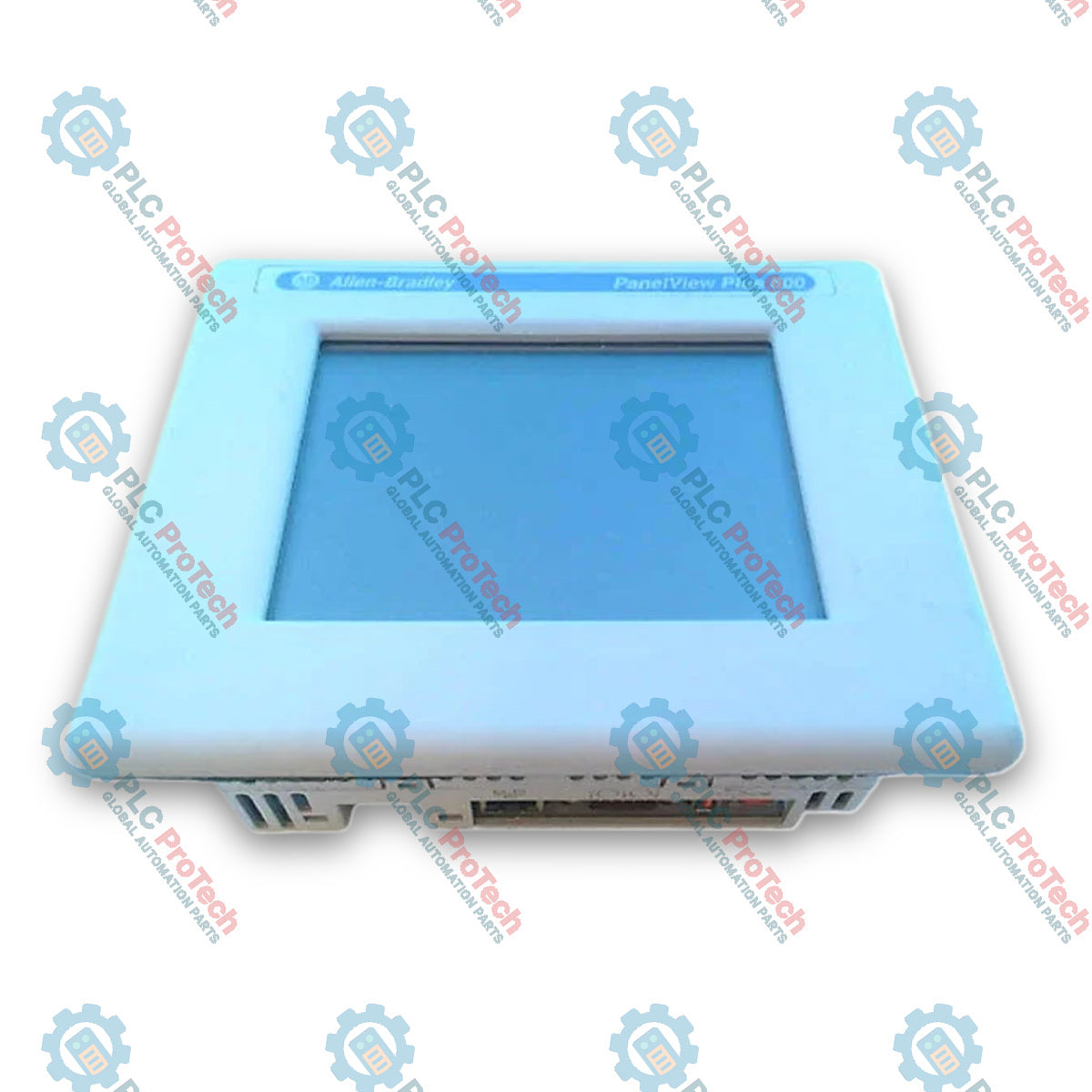

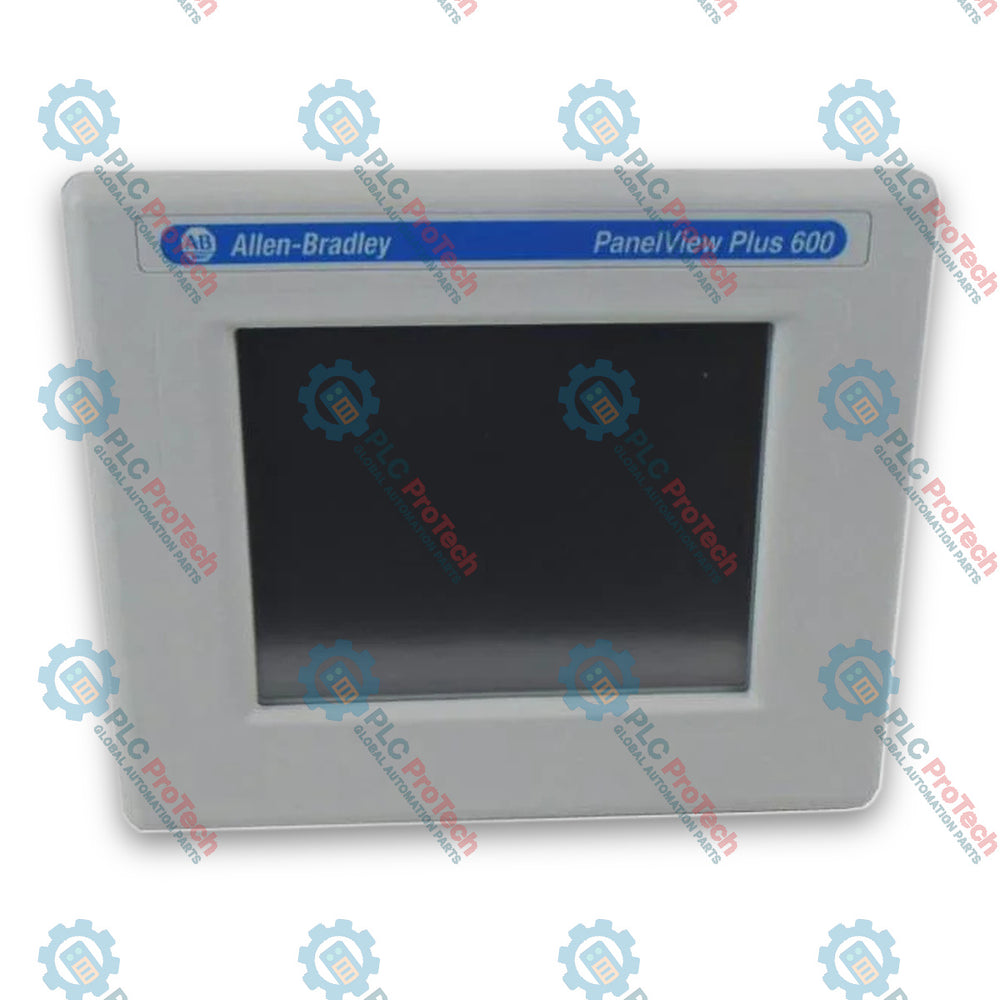

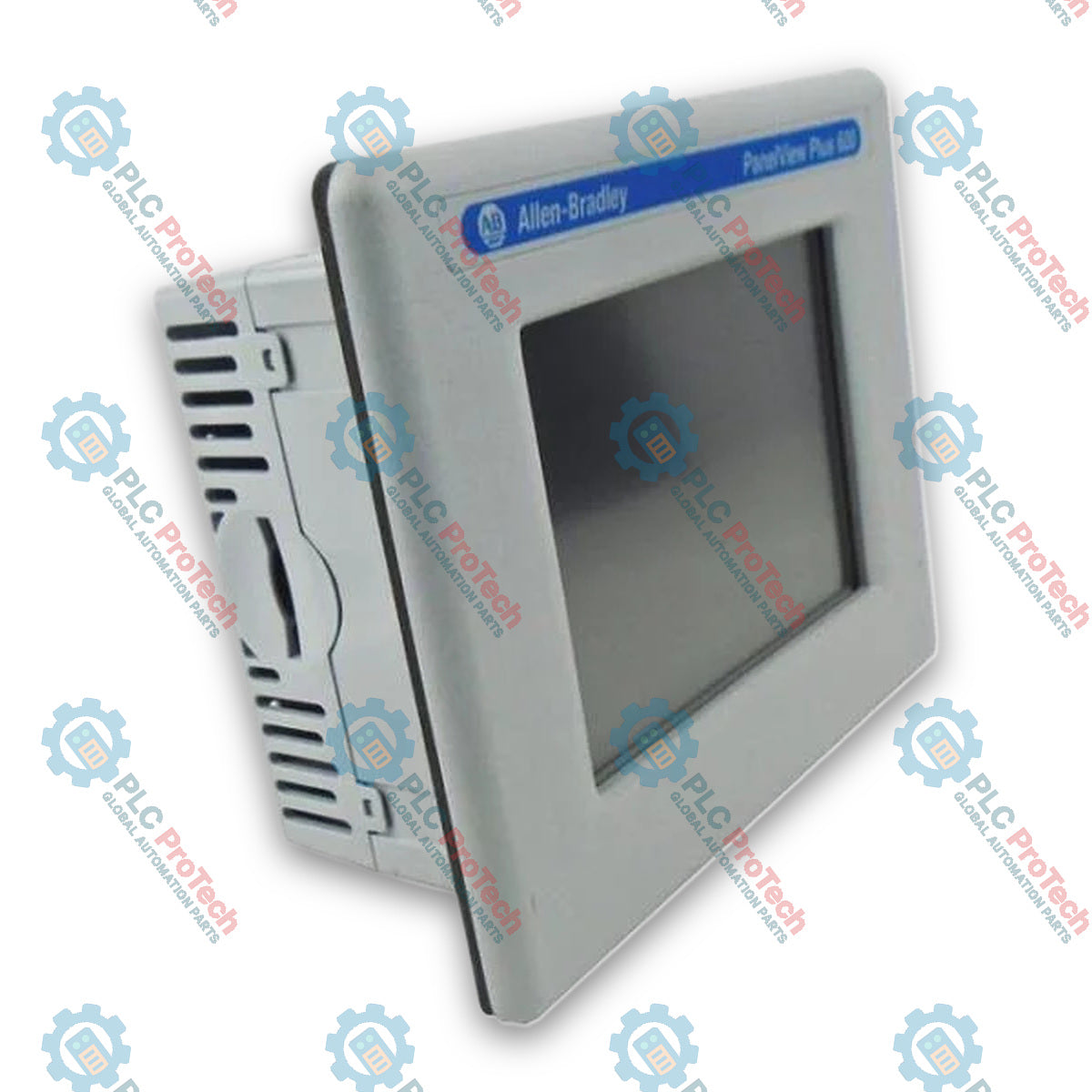

Rozhraní člověk-stroj Allen-Bradley 2711P-T6C20D8 PanelView Plus 6 600

Popis

Allen-Bradley 2711P-T6C20D8 je operátorský terminál PanelView Plus 6 600 navržený pro vizualizaci v reálném čase, monitorování procesů a řízení strojů v prostředích průmyslové automatizace. Tento HMI terminál je vybaven barevným aktivním maticovým TFT displejem s úhlopříčkou 5,7 palce a rozlišením 320 x 240 pixelů (18bitová barevná grafika), který poskytuje přehlednou grafickou zpětnou vazbu o komplexním stavu strojů a procesních hodnotách. Vstup obsluhy se provádí přímo prostřednictvím analogové čtyřvodičové odporové dotykové obrazovky, která poskytuje intuitivní rozhraní pro pracovníky v provozu.

Zařízení 2711P-T6C20D8 používá operační systém Windows CE 6.0 (standardní sada funkcí) a je dodáváno s předinstalovaným a aktivovaným runtime prostředím FactoryTalk View Machine Edition (ME) Station verze 6.0 nebo novější. Jeho hardwarová platforma integruje procesor ARM s frekvencí 1,0 GHz, 256 MB systémové paměti DDR2 RAM a 512 MB vestavěné energeticky nezávislé paměti flash (přibližně 73 MB volné uživatelské paměti). Tato vysoce výkonná hardwarová architektura zajišťuje rychlé přechody mezi obrazovkami, rychlé protokolování dat a pohotové zpracování alarmů během kritických procesních operací.

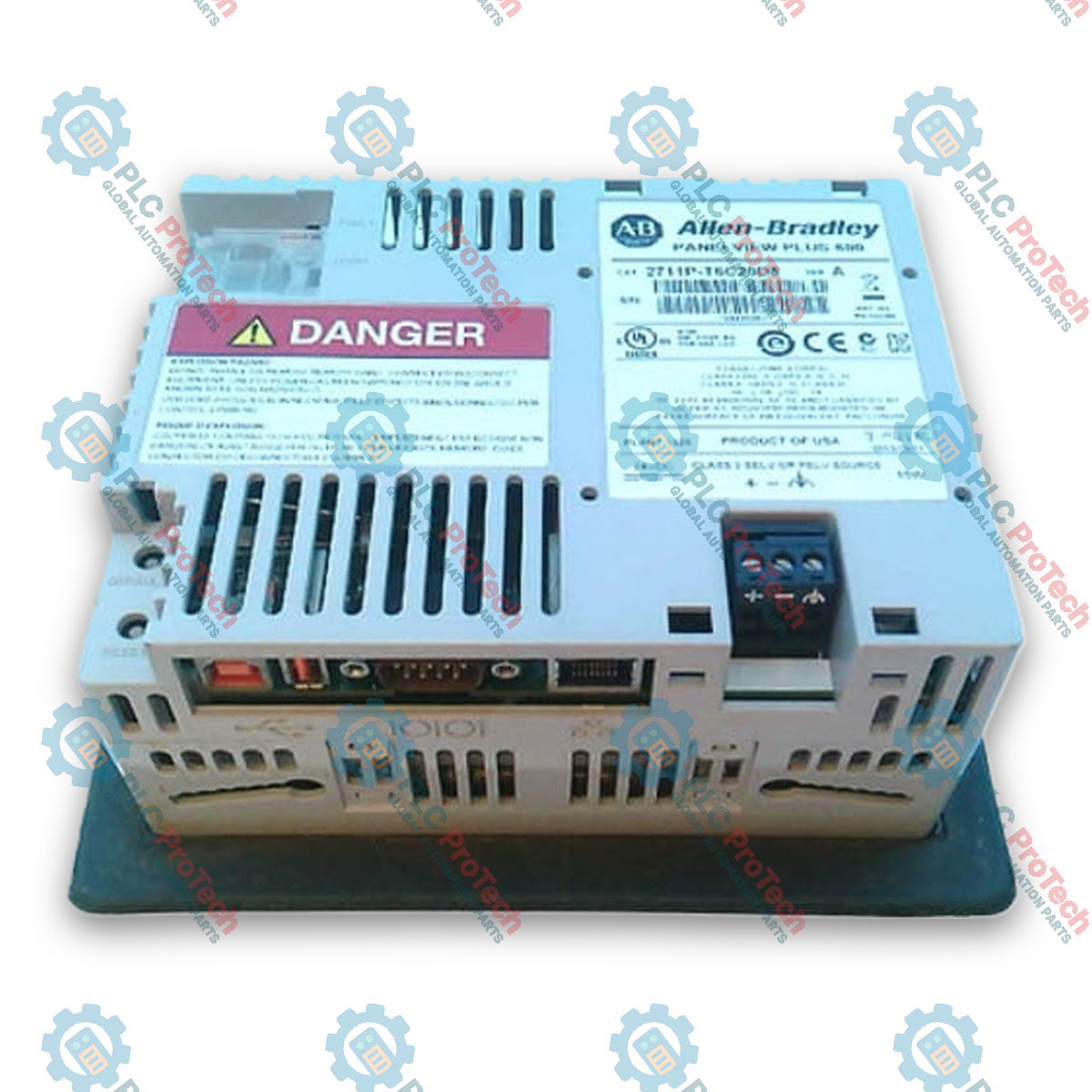

Komunikační možnosti zahrnují integrovaný ethernetový port 10/100 Mb/s s podporou Auto-MDI/MDI-X a sériový port RS-232 (konfigurace s katalogovou příponou 20). Tato integrovaná rozhraní umožňují bezproblémové připojení k řídicím platformám založeným na Logix, starším PLC a průmyslovým sítím třetích stran pomocí protokolů, jako jsou EtherNet/IP a TCP/IP. Připojení periferií zajišťují dva vysokorychlostní porty USB 2.0 (jeden hostitelský port USB-A pro externí jednotky, myši nebo klávesnice a jeden zařízeníový port USB-B pro přímý přístup z počítače) spolu se slotem pro kartu SD podporujícím za provozu vyměnitelné karty 1784-SDx pro aktualizace firmwaru, přenos projektů a protokolování dat.

Zařízení 2711P-T6C20D8 je navrženo pro náročná průmyslová prostředí, pracuje s nominálním napájecím napětím 24 V DC (rozsah 18 až 30 V DC) a při montáži do panelu má přední rámeček s krytím IP66 / NEMA Type 4X (pro vnitřní použití). Obsahuje bateriově zálohované hodiny reálného času pro přesné označování kritických procesních alarmů a datových záznamů časovými údaji.

Funkce

• Barevný TFT displej: Aktivní maticový TFT displej s úhlopříčkou 5,7 palce, rozlišením 320 x 240 a podporou 18bitové grafiky pro ostré zobrazení.
• Odporová dotyková obrazovka: Čtyřvodičová analogová odporová dotyková vrstva navržená pro plynulé ovládání obsluhou (ovládací síla 10 až 110 g).
• Integrovaná komunikace: Vestavěný ethernetový port 10/100 Mb/s (Auto-MDI/MDI-X) a standardní sériový komunikační port RS-232 pro integraci s řídicími systémy.
• Výkon zpracování: Vysokorychlostní procesor ARM s frekvencí 1,0 GHz, podporovaný 256 MB paměti DDR2 RAM a 512 MB energeticky nezávislé paměti.
• Předinstalovaný software: Dodává se s předinstalovaným a aktivovaným runtime FactoryTalk View Machine Edition (v6.10 nebo novější) v operačním systému Windows CE 6.0.
• Rozšíření pomocí USB a SD: Obsahuje jeden hostitelský port USB, jeden port USB pro zařízení a slot pro kartu SD pro výměnu souborů za provozu a ukládání dat.
• Odolná ochrana čelního panelu: Čelní rámeček splňuje stupně krytí IP66, IP65, IP54 a NEMA 4X, 12 a 13 pro ochranu před kapalinami a prachem v průmyslovém prostředí.

Aplikace

• Řízení na úrovni stroje: Ideální pro výrobce OEM, kteří konstruují samostatná balicí zařízení, montážní stanice a zařízení pro manipulaci s materiálem.
• Vizualizace procesu: Poskytuje přehledové obrazovky procesu, správu receptur a lokální zpracování alarmů v chemických provozech, úpravnách vody a linkách na zpracování potravin.
• Aktualizace systému: Přímá migrační cesta pro náhradu starších dotykových terminálů PanelView Plus 600 (např. převod 2711P-T6C20D nebo 2711P-T6C3D prostřednictvím sériového DH-485).

Technické specifikace

Obecné

Displej a ovládání

Zpracování a paměť

Elektrické parametry a napájení

Komunikace a rozhraní

Mechanické

Prostředí

Připojení / rozhraní

Pokyny k instalaci

1. Příprava výřezu: Ověřte, že rozměry výřezu v panelu jsou přesně 156 mm x 123 mm (6,15 palce x 4,86 palce). Ujistěte se, že tloušťka panelu je dostatečná k odolání montážní síle terminálu bez prohýbání.
2. Požadavky na volný prostor: Za zadním panelem ponechte dostatečný volný prostor (alespoň 50 mm / 2 palce) pro správné proudění vzduchu konvekcí a poloměr ohybu kabelů Ethernet, RS-232 a napájecího vedení.
3. Ověření napájecího zapojení: Připojte jednotku k vyhrazenému napájecímu zdroji 24 V DC třídy 2, SELV nebo PELV (18–30 V DC). Před připojením napájení ověřte správnou polaritu.
4. Ochranné uzemnění: Zajistěte pevné připojení funkčního uzemnění podle standardních pokynů pro zapojení a uzemnění průmyslové automatizace.
5. Těsnění: Umístěte montážní těsnění správně mezi rámeček a výřez v panelu, aby byla zachována ochrana proti vniknutí IP66 a NEMA 4X. Panelové svorky utahujte rovnoměrně po obvodu.

Konfigurace a uvedení do provozu

1. Přenos firmwaru a aplikace: Přenášejte soubory běžících aplikací (.MER) pomocí karty SD, USB flash disku nebo přímo přes síť pomocí nástroje FactoryTalk View Studio Transfer Utility.
2. Nastavení sítě: Na terminálu otevřete ovládací panel Windows CE a nastavte statické IP adresy, nastavení brány a masky podsítě vhodné pro vaši architekturu EtherNet/IP.
3. Kontrola migrace ze staršího systému: Při výměně starších jednotek PanelView Plus 600 (například 2711P-T6C20D) se ujistěte, že nastavení cíle aplikace ve FactoryTalk View Studio je aktualizováno na PanelView Plus 6 verze 6.0 nebo vyšší.
4. Zálohování dat: Během pravidelné údržby použijte interní slot pro kartu SD nebo USB flash disk k zálohování souborů běžících aplikací a protokolů alarmů/dat.
