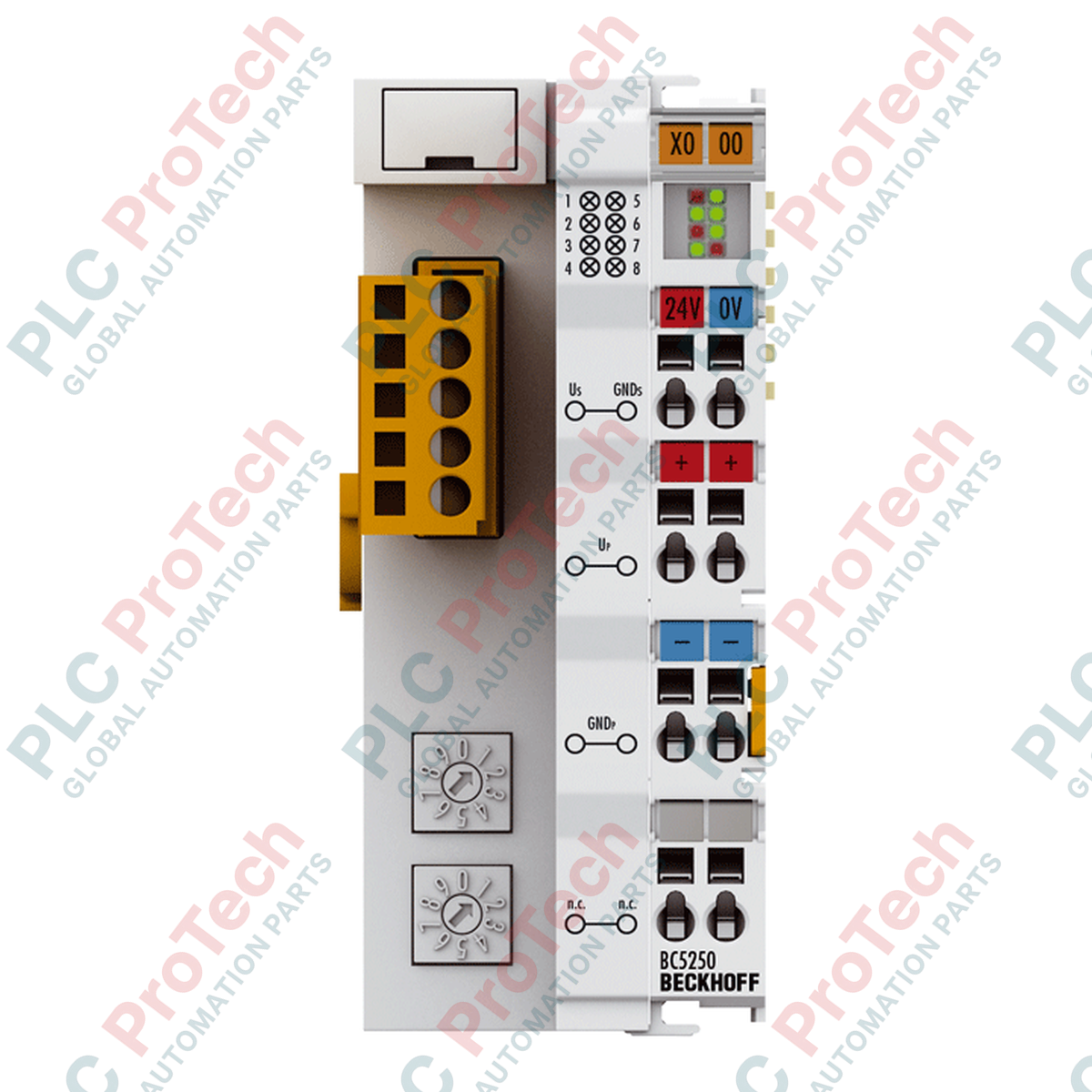

BECKHOFF BC5250 Kompaktní řídicí jednotka sběrnicové svorkovnice DeviceNet

SKU BC5250

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: BC5250
Origin Germany
Product Type: Řídicí jednotky sběrnicových terminálů
Payment: T/T, Western Union
Weight: 0.1 kg
Dimensions: 44 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF BC5250 je kompaktní řídicí jednotka sběrnicových svorkovnic, která integruje systémy průmyslové sběrnice DeviceNet s modulárním systémem vstupů a výstupů Beckhoff Bus Terminal. Jako decentralizovaná řídicí jednotka s lokální inteligencí je vybavena integrovaným běhovým systémem PLC, který provádí nezávislé řídicí programy. Zařízení se konfiguruje a programuje pomocí automatizačního softwaru TwinCAT v souladu se standardem IEC 61131-3, což uživatelům umožňuje vytvářet distribuované řídicí architektury s lokálními možnostmi zpracování.

Tato řídicí jednotka zajišťuje výměnu dat mezi sítí DeviceNet a připojenými lokálními sběrnicovými svorkovnicemi. Integrované lokální PLC může nezávisle zpracovávat vstupní a výstupní signály bez závislosti na nadřazeném masteru průmyslové sběrnice, což zajišťuje nepřetržitý provoz lokálních strojních procesů i v případě přerušení připojení k průmyslové sběrnici. Prostorově úsporné provedení je optimalizováno pro montáž do rozvaděčů a svorkovnicových skříní, kde je nedostatek místa.

Funkce

Integrovaný běhový systém PLC podle IEC 61131-3, konfigurovatelný prostřednictvím TwinCAT.
Podporuje až 64 lokálních sběrnicových svorkovnic (s rozšířením K-bus až 255).
Automatická detekce přenosové rychlosti až 500 kbaud na rozhraní DeviceNet.
Vybaveno lokálním sériovým rozhraním pro programování a konfiguraci.
Diagnostické LED indikující stav sítě, stav PLC a aktivitu lokální sběrnice.
Kompaktní kryt pro montáž na lištu DIN, navržený pro prostředí s omezeným prostorem.

Použití

Decentralizované uzly průmyslové automatizace vyžadující lokální logiku PLC.
Strojírenské a výrobní sestavy pracující v systémech průmyslové sběrnice DeviceNet.
Lokální předzpracování a úprava dat před přenosem po průmyslové sběrnici.
Nezávislé řízení subsystémů tam, kde je vyžadována vysoká dostupnost.

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Model	BC5250
Typ produktu	Řídicí jednotka kompaktní sběrnicové svorkovnice DeviceNet

Výkon a paměť řídicí jednotky

Programovací software	TwinCAT (prostřednictvím sériového programovacího rozhraní nebo průmyslové sběrnice)
Programovací jazyky	IEC 61131-3 (IL, LD, FBD, SFC, ST)
Programová paměť	48 kB
Datová paměť	32 kB
Retentivní data	2 bajty
Runtime systém	1 úloha PLC
Doba cyklu PLC	Přibližně 3 ms pro 1 000 instrukcí (bez cyklu místních I/O)
Podpora změn za provozu	Ano

Kapacita průmyslové sběrnice a I/O

Rozhraní průmyslové sběrnice	DeviceNet
Připojení sběrnice	5kolíkový otevřený konektor
Přenosové rychlosti	Automatická detekce až do 500 kbaud
Počet svorek Bus Terminals	64 (až 255 prostřednictvím rozšíření K-bus)
Max. velikost procesního obrazu	512 bajtů vstup / 512 bajtů výstup
Max. počet digitálních periferních signálů	512 vstupů / 512 výstupů
Max. počet analogových periferních signálů	128 vstupů / 128 výstupů

Elektrické údaje

Napájecí napětí	24 V DC (-15 % / +20 %)
Max. vstupní proud	320 mA
Napájení proudu K-bus	1750 mA
Proudové zatížení napájecích kontaktů	Max. 10 A
Elektrická izolace	500 V (napájecí kontakty / napájecí napětí)

Mechanické a okolní podmínky

Rozměry (Š × V × H)	44 mm × 100 mm × 68 mm
Hmotnost	Přibližně 100 g
Montáž	Lišta DIN 35 mm (v souladu s EN 60715) s dvojitým otvorem a klíčovým zámkem
Materiál krytu	Polykarbonát
Průřez připojeného vodiče (plný/lankový)	0,08 až 2,5 mm²
Průřez připojeného vodiče (s dutinkou)	0,14 až 1,5 mm²
Délka odizolování	8 až 9 mm
Provozní teplota	-25 až +60 °C
Skladovací teplota	-40 až +85 °C
Relativní vlhkost	95 %, nekondenzující
Třída ochrany	IP20

Pokyny k instalaci

Před montáží nebo zapojováním systému se ujistěte, že jsou všechny zdroje elektrického napájení zcela odpojené.
Bezpečně upevněte řídicí jednotku na standardní lištu DIN 35 mm (v souladu s EN 60715) pomocí integrovaného dvojitého otvoru a klíčového zajišťovacího mechanismu.
Posuňte připojené svorky Bus Terminals do strany a spojte je s rozhraním K-bus řídicí jednotky. Ujistěte se, že jsou vedle sebe pevně zajištěné.
Připojte napájení 24 V DC ke svorkám řídicí jednotky a referenčnímu uzemnění podle schémat zapojení.
Připojte 5kolíkový otevřený konektor DeviceNet a dodržujte správná pravidla uzemnění stínění.
Vložte vodiče do svorek pomocí standardního šroubováku, kterým aktivujete vnitřní pružinový mechanismus. Odizolujte vodiče na předepsanou délku 8 až 9 mm.
Konfigurujte a načítejte místní řídicí programy pomocí TwinCAT prostřednictvím sériového programovacího portu nebo přes hlavní stanici průmyslové sběrnice.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the main function of the BECKHOFF BC5250?

The BECKHOFF BC5250 is a compact Bus Terminal Controller that provides local PLC functionality and connects up to 64 local Beckhoff Bus Terminals directly to a DeviceNet fieldbus system.

How is the BECKHOFF BC5250 programmed?

The BECKHOFF BC5250 is programmed using the TwinCAT software system in accordance with IEC 61131-3 standards, using either the onboard serial configuration interface or the fieldbus itself.

How many local Bus Terminals can be connected to the BECKHOFF BC5250?

A maximum of 64 standard Bus Terminals can be connected directly to the BECKHOFF BC5250, with the option to expand up to 255 terminals using a K-bus extension system.

What are the onboard memory capacities of the BECKHOFF BC5250?

The BECKHOFF BC5250 is equipped with 48 kbytes of program memory, 32 kbytes of data memory, and 2 bytes of remanent data memory to execute local control logic.

Does the BECKHOFF BC5250 support auto-detection of network transmission rates?

Yes, the BECKHOFF BC5250 automatically detects transmission speeds on the DeviceNet network up to a maximum of 500 kbaud.
