BECKHOFF C9900-E665 rozšíření tlačítek

Name: BECKHOFF C9900-E665 rozšíření tlačítek
Brand: BECKHOFF
SKU: C9900-E665

SKU C9900-E665

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-E665
Origin Germany
Product Type: Rozšíření s tlačítky
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: drawings with dimensions of the push-button e x tensions as AutoCAD DXF file
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

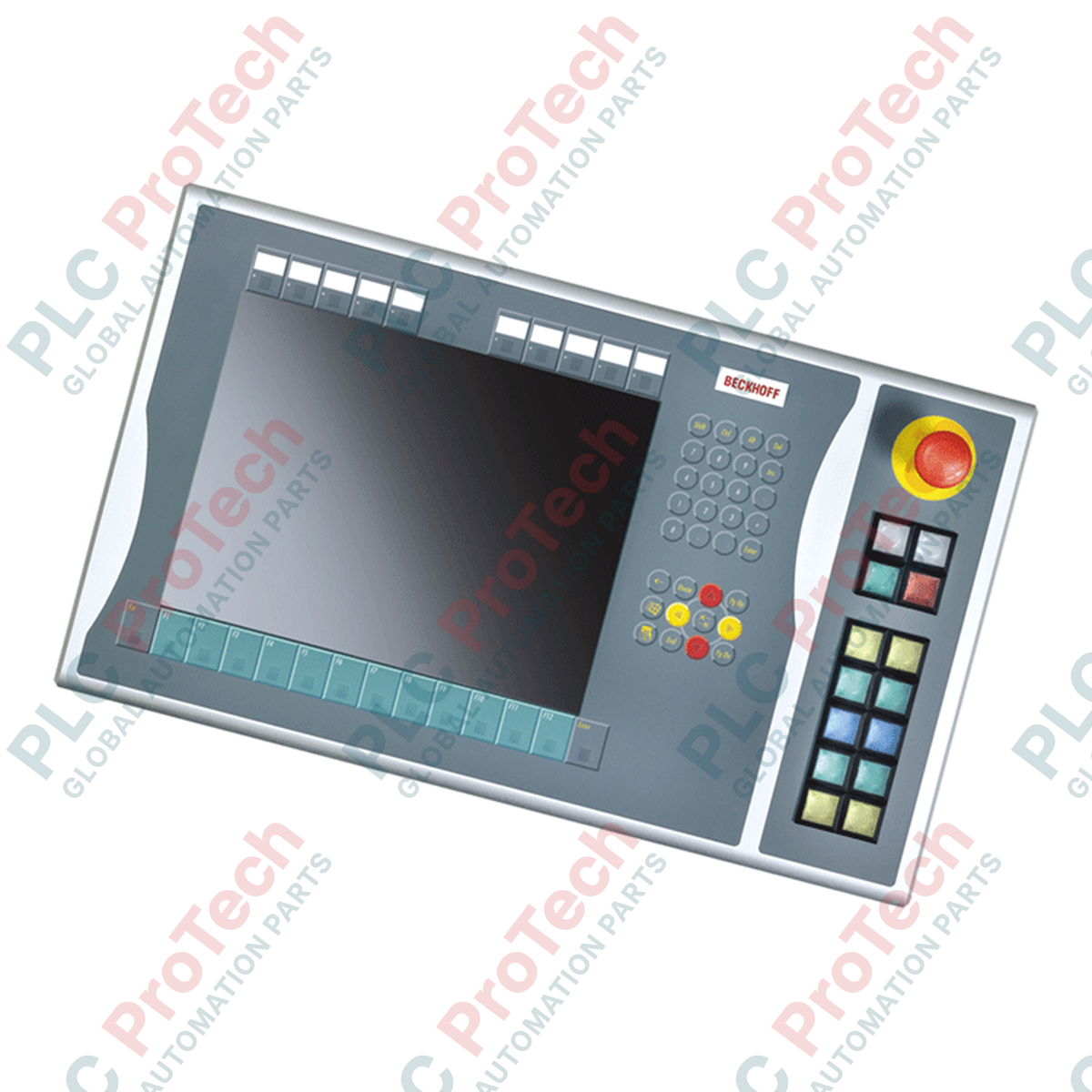

BECKHOFF C9900-E665 je specializovaný tlačítkový rozšiřující modul určený k montáži na pravou stranu ovládacích panelů a Panel PC řad CP6xxx a CP7xxx vybavených 15palcovými displeji a numerickými klávesnicemi. Tento rozšiřující modul je v současnosti ve fázi servisní podpory a poskytuje místní fyzické ovládání přímo vedle vizualizačního rozhraní, což usnadňuje efektivní a hmatové ovládání stroje.

Tato jednotka integruje sadu fyzických ovládacích tlačítek s možnostmi přímého elektrického zapojení. Je vybavena 14 čtvercovými tlačítky s integrovanými signálními kontrolkami pro zpětnou vazbu o stavu a samostatným tlačítkem nouzového zastavení. Systém přenáší řídicí signály digitálně i tradičními kabelovými cestami, což zajišťuje kompatibilitu se standardními logickými řídicími jednotkami a pevně zapojenými bezpečnostními systémy.

Funkce

Navrženo pro přímou mechanickou integraci na pravé straně ovládacích rozhraní řad CP6x22-00xx a CP7x22-00xx.
Obsahuje 14 čtvercových tlačítek Siemens Signum (30 × 30 mm) s integrovanými signálními kontrolkami.
Vybaveno 1 tlačítkem nouzového zastavení Siemens Signum určeným k přímému externímu zapojení.
Umožňuje přizpůsobit identifikaci obsluhy pomocí vložitelných štítků pro krytky tlačítek.
Poskytuje dvě signálové cesty pro tlačítka: jeden spínací kontakt přenášený prostřednictvím CP-Link nebo USB a druhý spínací kontakt, který lze připojit přímo k řadě pomocných svorek.
Zajišťuje výhradně digitální řízení všech vyhrazených stavových signálních kontrolek prostřednictvím komunikace CP-Link nebo USB.

Použití

Přizpůsobení a rozšíření HMI pro Panel PC řad CP6xxx a CP7xxx.
Instalace řízení strojů vyžadující fyzické funkce spuštění a zastavení cyklu a místní volbu režimu spolu se vstupy z dotykové obrazovky.
Údržba starších systémů, dodatečné instalace v provozu a podpora výměn v rámci zavedených architektur průmyslového řízení.

Technické specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Číslo modelu	C9900-E665
Typ produktu	Tlačítkový rozšiřující modul
Kompatibilní panely	CP6x22-00xx a CP7x22-00xx (15palcový displej s numerickou klávesnicí)
Montážní umístění	Pravá strana ovládacího panelu
Počet tlačítek	14 tlačítek s integrovanými signálními kontrolkami
Typ tlačítka	Čtvercové tlačítko Siemens Signum, 30 × 30 mm
Nouzové zastavení	1 tlačítko (Siemens Signum, s možností přímého zapojení)
Rozhraní tlačítka 1	1 kontakt normálně rozepnutý přes CP-Link nebo USB
Rozhraní tlačítka 2	1 kontakt normálně rozepnutý přes svorkovnici pro přímé zapojení
Rozhraní signální kontrolky	Pouze přenos přes CP-Link nebo USB
Stav životního cyklu	Servisní fáze (výměna a podpora údržby)

Pokyny k instalaci

Před zahájením práce se ujistěte, že hostitelský Control Panel / Panel PC CP6xxx nebo CP7xxx je zcela vypnutý a elektricky odpojený.
Před montáží zkontrolujte kryt C9900-E665 a elektrické kontakty a ověřte jejich neporušenost.
Vyrovnejte rozšiřující kryt s určenými montážními body na pravé straně krytu 15palcového panelu.
Mechanickou sestavu upevněte pomocí předepsaných hodnot utahovacího momentu, aby byla zachována úroveň krytí kombinovaného panelu a rozšiřující skříně.
Připojte interní komunikační kabeláž (interní připojení USB nebo CP-Link) pro přenos stavu tlačítek a ovládání signálních kontrolek.
Sekundární řadu svorek s kontaktem normálně rozepnutým a bezpečnostně kritická vedení nouzového zastavení veďte a zapojte podle místních elektrických schémat a schémat bezpečnostních obvodů.
Zapněte systém a před uvedením do provozu ověřte mapování digitálních vstupů/výstupů v řídicí jednotce i fyzický obvod nouzového zastavení.

Doporučení pro výměnu

Při výměně zastaralého BECKHOFF C9900-E665 před demontáží označte a zaznamenejte všechny pevně zapojené bezpečnostní a svorkovnicové spoje. Zajistěte, aby náhrada odpovídala konkrétním rozměrům panelu (15 palců) a montážnímu uspořádání (pravá strana) původní jednotky. Před obnovením provozu aktivního zařízení vždy otestujte pevně zapojený bezpečnostní okruh spojený s tlačítkem nouzového zastavení Siemens Signum a ověřte schopnost okamžitého přerušení obvodu.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Which control panels are compatible with the BECKHOFF C9900-E665?

The BECKHOFF C9900-E665 is designed specifically for right-side mounting on CP6x22-00xx and CP7x22-00xx Control Panels and Panel PCs featuring a 15-inch display and a numeric keyboard.

How do the push-buttons on the BECKHOFF C9900-E665 transmit their signal state?

The BECKHOFF C9900-E665 features a dual-signal design: all 14 push-buttons transmit one normally-open contact signal digitally via CP-Link or USB, while a second normally-open contact is wireable directly via an internal terminal row.

Can the emergency stop button on the BECKHOFF C9900-E665 be directly wired to a safety relay?

Yes, the Siemens Signum emergency stop button on the BECKHOFF C9900-E665 is designed to be directly wireable to an external safety relay or safety controller, independent of the CP-Link or USB bus communications.

Are the status signal lamps of the BECKHOFF C9900-E665 directly wireable via terminals?

No, the integrated status signal lamps on the BECKHOFF C9900-E665 are controlled and transmitted exclusively via the CP-Link or USB interface, and cannot be hardwired via the terminal block.

What does the "service phase" status mean for the BECKHOFF C9900-E665?

The "service phase" status indicates that the BECKHOFF C9900-E665 is primarily intended for retrofits, maintenance, and replacement support of existing field installations rather than new standard projects.
