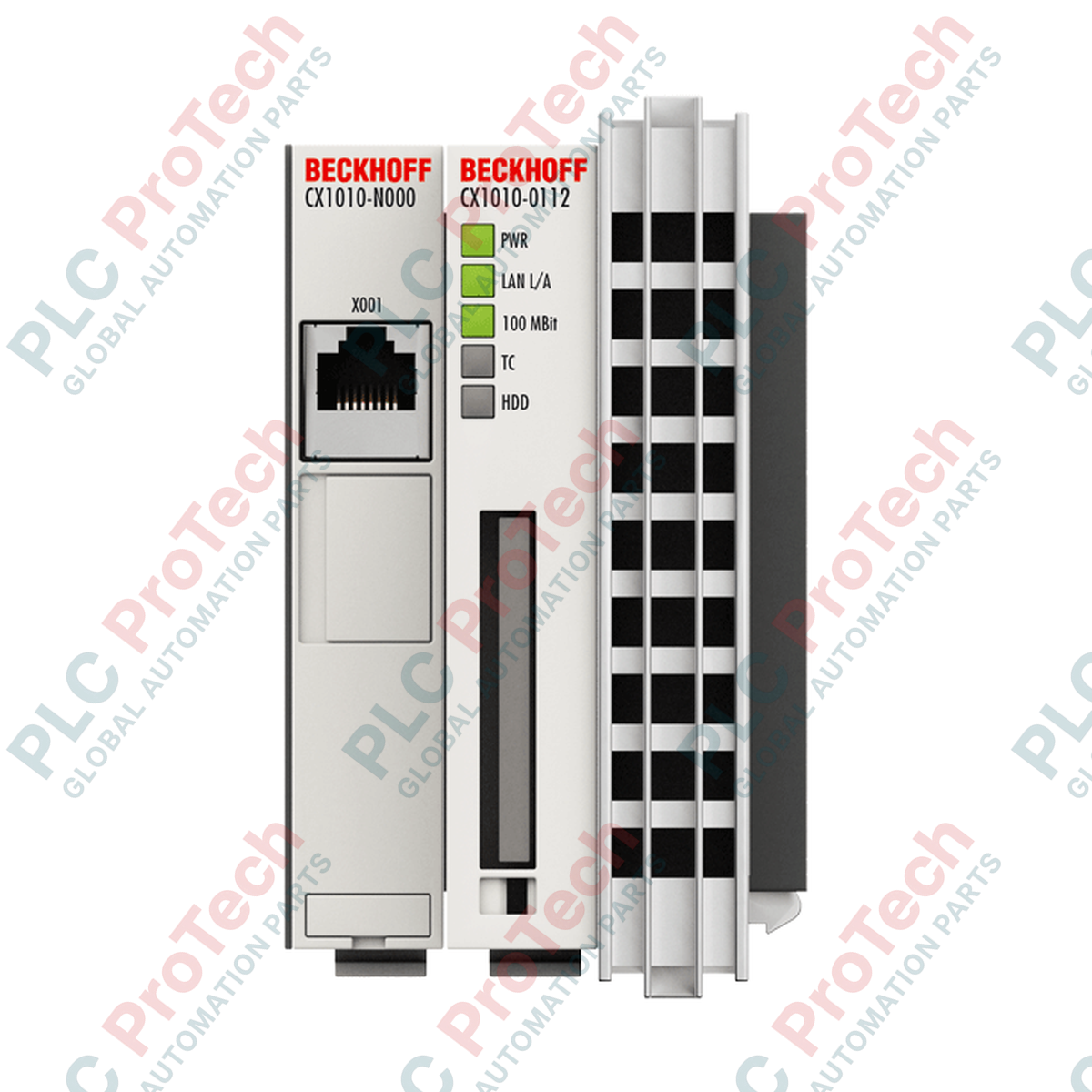

BECKHOFF CX1010-0011 základní modul CPU

Popis

BECKHOFF CX1010-0011 je základní modul CPU patřící do modulární řady Embedded PC CX1010. Tato procesorová jednotka je určena pro montáž na standardní lištu DIN a slouží jako hlavní řídicí jednotka pro automatizační úlohy středního rozsahu a PLC aplikace. Je napájena procesorem kompatibilním s Intel Pentium MMX s taktovací frekvencí 500 MHz, který nabízí stabilní a energeticky úsporný výkon pro lokální průmyslová řídicí prostředí.

Tento modul je vybaven 256 MB integrované, nerozšiřitelné paměti DDR RAM a vestavěným slotem Compact Flash typu II, který obsahuje 128MB kartu Compact Flash pro systémový software a uživatelské soubory. Pracuje s operačním systémem Microsoft Windows Embedded CE 6.0 a je předinstalován s řídicím softwarem běhového prostředí PLC TwinCAT 2. Komunikace zařízení a síťové připojení jsou zajištěny prostřednictvím vestavěného ethernetového rozhraní RJ45 s podporou přenosových rychlostí 10/100 Mbit/s.

Pro vytvoření funkčního řídicího systému musí být BECKHOFF CX1010-0011 mechanicky a elektricky spojen s kompatibilním napájecím modulem řady CX1100-xxxx. Napájecí modul dodává provozní napájení prostřednictvím interní systémové sběrnice (16bitové rozhraní ISA / PC104) a zajišťuje připojení brány k systémům I/O se sběrnicí E-bus (EtherCAT) nebo K-bus (Bus Terminal).

Funkce

• Je vybaven jednojádrovým procesorem kompatibilním s Intel Pentium MMX s taktovací frekvencí 500 MHz.
• Obsahuje 256 MB integrované paměti DDR RAM a slot Compact Flash typu II.
• Je dodáván s předinstalovaným operačním systémem Microsoft Windows Embedded CE 6.0 a běhovým prostředím PLC TwinCAT 2.
• Je vybaven vestavěným ethernetovým rozhraním RJ45 s rychlostí 10/100 Mbit/s.
• Diagnostika stavu pomocí vestavěných LED indikátorů napájení, aktivity sítě LAN, stavu TwinCAT a přístupu k paměti flash.
• Interní zálohované hodiny reálného času pro sledování času a data.

Použití

• Průmyslové řídicí systémy strojů vyžadující PLC zpracování se středním výkonem.
• Kompaktní automatizační prostředí využívající decentralizované nebo centralizované architektury I/O.
• Řídicí skříně montované na lištu DIN, kde je klíčová optimalizace prostoru.
• Údržba a náhrady starších systémů pomocí softwarových platforem TwinCAT 2.

Technické specifikace

Procesor a paměť

Rozhraní a komunikace

Elektrické a mechanické vlastnosti

Prostředí a certifikace

Pokyny k instalaci

1. Ověřte, že revize hardwaru a konfigurace zařízení BECKHOFF CX1010-0011 odpovídají projektové dokumentaci vašeho řídicího systému.
2. Před zahájením instalace nebo údržby se ujistěte, že jsou všechny zdroje napájení zcela odpojené a zajištěné proti opětovnému zapnutí.
3. Namontujte modul CPU na standardní 35mm lištu DIN (EN 60715) vedle kompatibilního napájecího modulu CX1100-xxxx.
4. Bezpečně spojte moduly pomocí integrovaného zajišťovacího mechanismu, aby se prostřednictvím systémové sběrnice vytvořil elektrický kontakt.
5. Před zapnutím zařízení vložte předem nakonfigurovanou kartu Compact Flash do integrovaného slotu.
6. Připojte ethernetový kabel RJ45 k síťovému portu pro programovací nebo řídicí komunikaci.
7. Přiveďte napájení prostřednictvím připojeného napájecího modulu CX1100 a ověřte inicializaci systému pomocí diagnostických LED.
