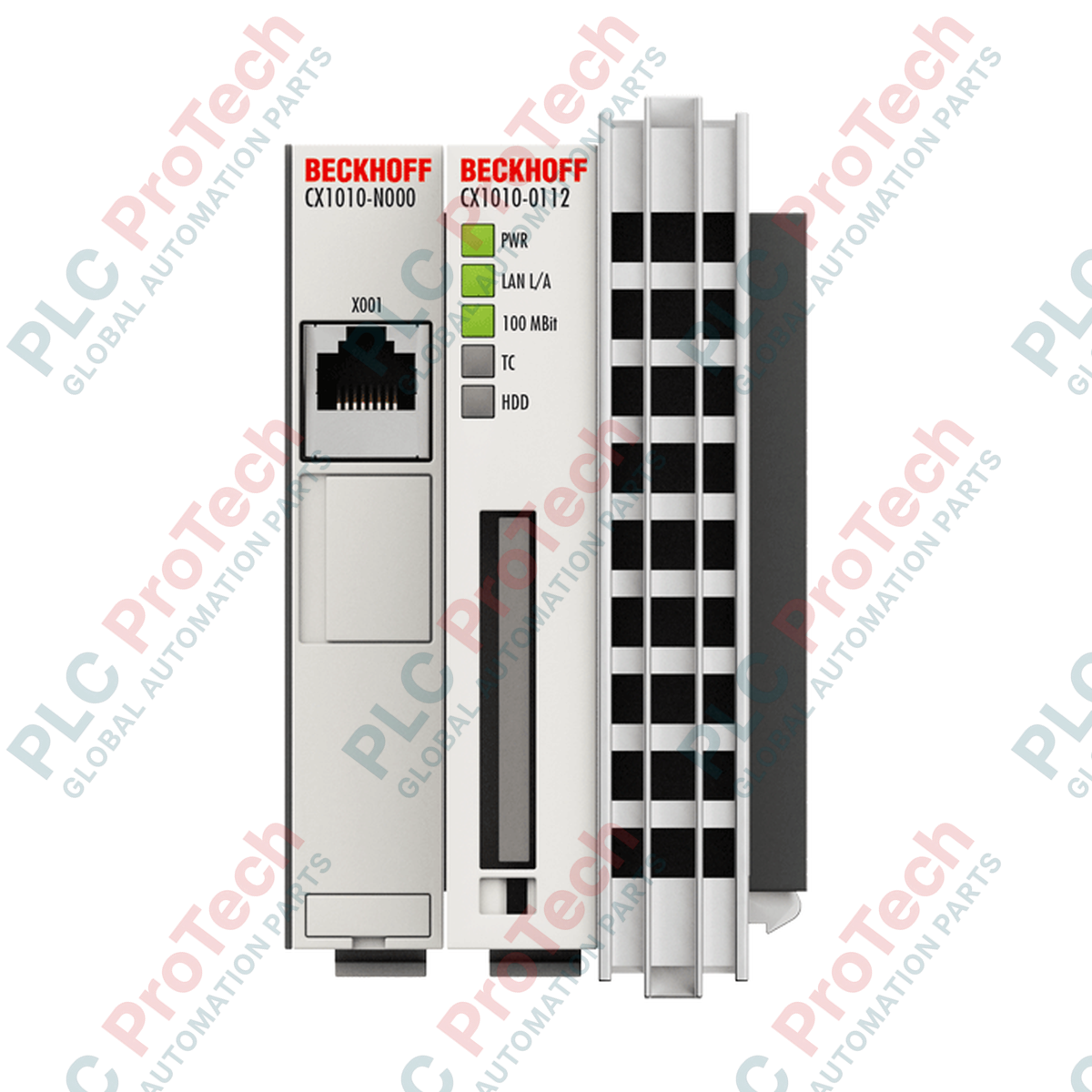

BECKHOFF CX1010-0100 základní procesorový modul vestavného počítače

Popis

BECKHOFF CX1010-0100 je základní procesorový modul určený pro modulární Embedded PC systém CX1010. Tato hardwarová jednotka, vybavená procesorem kompatibilním s Intel Pentium MMX s frekvencí 500 MHz, umožňuje provoz průmyslových řídicích, monitorovacích a komunikačních úloh bez ventilátoru. Jako výpočetní jádro sestavy CX1010 musí být připojena ke kompatibilnímu napájecímu modulu CX1100, který zajišťuje napájení a přímé připojení k I/O sběrnicovým systémům.

Tato konkrétní hardwarová varianta, CX1010-0100, se dodává bez předinstalovaného operačního systému nebo softwarového runtime TwinCAT. Díky otevřené architektuře je vhodná pro přizpůsobené runtime platformy, specializované řídicí aplikace nebo sestavy, ve kterých jsou licence spravovány samostatně. Stav systému a konektivita se spravují lokálně pomocí diagnostických LED indikátorů a jediného ethernetového portu RJ45 s rychlostí 10/100 Mbit/s.

Modul obsahuje 256 MB interní paměti DDR RAM, kterou nelze rozšířit, a je vybaven externím slotem Compact Flash typu II. Součástí je karta Compact Flash s kapacitou 128 MB, která slouží jako spouštěcí a úložná jednotka a umožňuje snadnou výměnu nebo rozšíření kapacity podle požadavků aplikace.

Funkce

• Kompaktní provedení bez ventilátoru optimalizované pro montáž na lištu DIN.
• Procesor kompatibilní s Intel Pentium MMX s frekvencí 500 MHz.
• Slot pro kartu Compact Flash typu II s integrovaným mechanismem vysunutí paměťového média.
• Jeden ethernetový port RJ45 s podporou rychlostí 10/100 Mbit/s.
• Lokální diagnostické LED indikátory napájení, síťové aktivity, rychlosti sítě, stavu softwaru a přístupu k paměti flash.
• Integrované hodiny reálného času napájené vyměnitelnou interní baterií.

Použití

• Decentralizované řídicí instalace vyžadující vlastní softwarová prostředí.
• Průmyslové komunikační brány a systémy pro záznam dat.
• Automatizační sestavy strojů využívající pasivní I/O svorky K-bus nebo E-bus prostřednictvím připojeného napájecího modulu.
• Dodatečná instalace a údržba stávajících řídicích skříní řady CX1010.

Technické specifikace

Výkon systému

Rozhraní a konektivita

Elektrické a mechanické údaje

Prostředí a normy

Pokyny k instalaci

1. Před zahájením instalace zajistěte, aby všechny zdroje napájení skříně, zejména napájecí modul CX1100, byly bez napětí.
2. Zkontrolujte, zda modul není fyzicky poškozen a zda konektory systémové sběrnice nejsou znečištěné.
3. Namontujte modul na standardní lištu DIN 35 mm (EN 60715) vedle požadovaného napájecího modulu CX1100.
4. Nasuňte modul CPU na lištu DIN a opatrně veďte boční konektory k sobě, dokud západka systémové sběrnice nezapadne a nevytvoří spojení s napájecím zdrojem.
5. Zajistěte, aby karta Compact Flash o kapacitě 128 MB byla pevně usazena a zajištěna v určeném bočním slotu.
6. Připojte síťové rozhraní pomocí standardní průmyslové kabeláže RJ45.
7. Zapněte napájení systému a ověřte jeho stav pomocí místních diagnostických LED.
