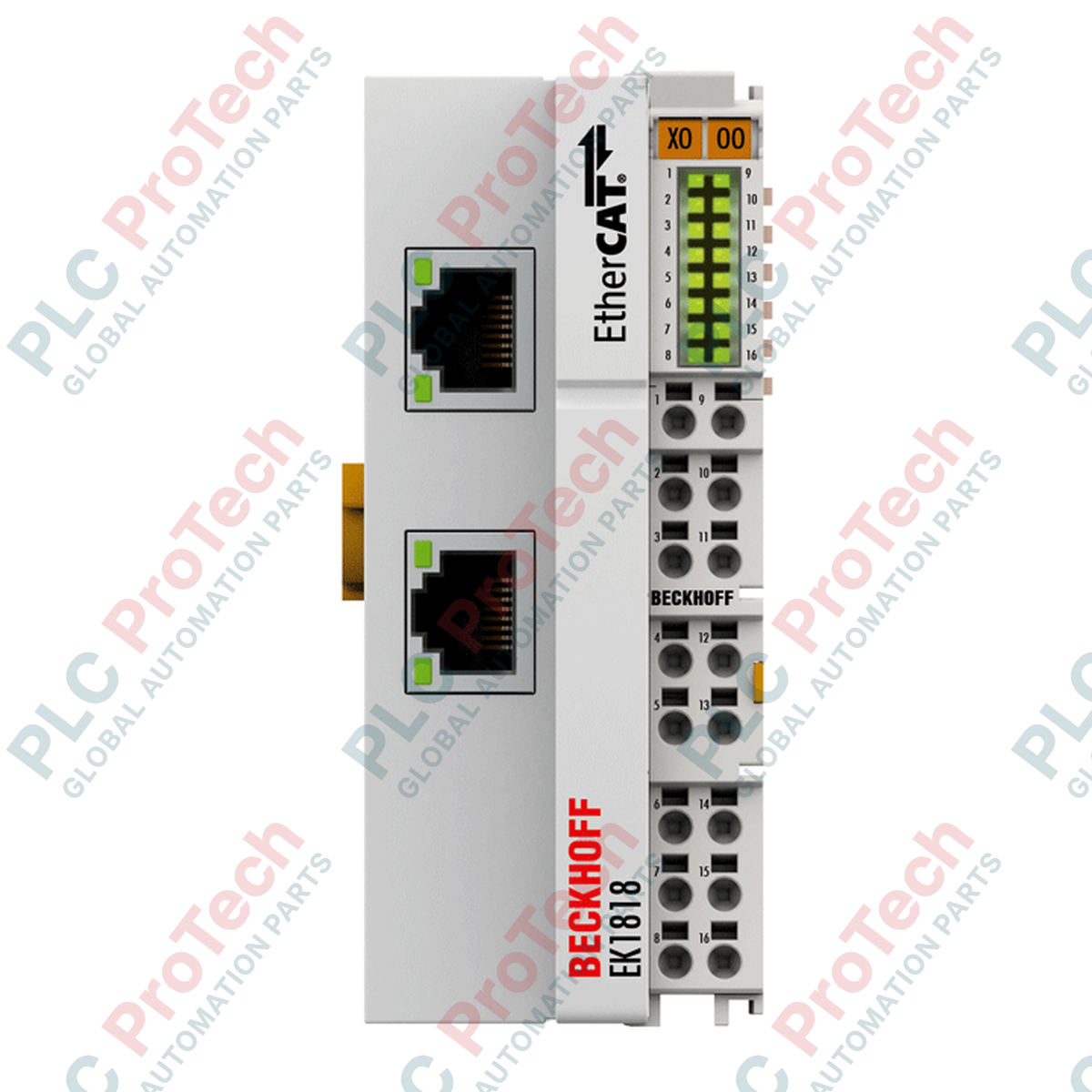

BECKHOFF EK1818 EtherCAT coupler s integrovanými digitálními I/O

SKU EK1818

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EK1818
Origin Germany
Product Type: EtherCAT Couplers
Payment: T/T, Western Union
Weight: 5.0 kg
Dimensions: 44 mm x 100 mm x 67 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF EK1818 je vysokohustotní vazební člen EtherCAT určený k přímému připojení modulárních svorek EtherCAT (řada ELxxxx) k sítím EtherCAT 100BASE-TX. Tento specializovaný vazební člen integruje lokální funkce I/O do jediné jednotky a nabízí 8 digitálních vstupů a 4 digitální výstupy v kompaktním pouzdře s vysokou hustotou (HD). Toto hybridní provedení umožňuje efektivní uspořádání systému kombinací síťového rozhraní a hlavních lokalizovaných signálů I/O v jednom zařízení.

BECKHOFF EK1818 pracuje s přenosovou rychlostí 100 Mbit/s a podporuje až 65 534 připojených svorek EtherCAT. Integrované porty RJ45 umožňují pohodlné připojení v liniové topologii. Vazební člen generuje napájecí proud E-busu až 1000 mA pro napájení komunikační elektroniky navazujících svorkovnic, takže je velmi vhodný pro decentralizované řídicí architektury s omezenými prostorovými nároky.

Funkce

Integrované digitální vstupy s 8 kanály a digitální výstupy se 4 kanály.
Kapacita napájecího proudu E-busu až 1000 mA pro komunikaci s navazujícími svorkami.
Dva ethernetové porty RJ45 pro flexibilní liniovou topologii nebo topologii řetězení.
Technologie přímého zapojení vodičů (push-in) pro plné vodiče.
Husté provedení (HD) z polykarbonátu s vyhrazenými LED indikátory stavu signálu.
Elektrické oddělení 500 V mezi silovými kontakty, napájecím napětím a ethernetovými rozhraními.

Použití

Kompaktní rozvaděče vyžadující vysokou hustotu kombinace vazebního členu a digitálních I/O.
Distribuované automatizované montážní systémy a manipulační zařízení.
Integrace do obráběcích strojů, kde jsou lokalizované vstupy snímačů a výstupy akčních členů soustředěny v blízkosti síťového připojení.
Instalace rozšíření fieldbusu s omezenými prostorovými nároky.

Technické specifikace

Obecné specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Model	EK1818
Protokol	EtherCAT
Přenosová rychlost dat	100 Mbit/s
Rozhraní sběrnice	2× RJ45
Vzdálenost mezi stanicemi	Maximálně 100 m (100BASE-TX)
Počet svorek EtherCAT	Až 65 534

Elektrické údaje

Parametr	Specifikace
Jmenovité napětí	24 V DC (-15 % / +20 %)
Napájecí proud E-busu	1000 mA
Spotřeba proudu z UP	40 mA + zátěž
Spotřeba proudu z US	100 mA + (součet proudu E-busu / 4)
Proudové zatížení silových kontaktů	Maximálně 10 A
Elektrické oddělení	500 V (silový kontakt/napájecí napětí/Ethernet), 500 V (E-bus/potenciál pole)

Digitální vstupy

Parametr	Specifikace
Počet vstupů	8
Typ specifikace	EN 61131-2, typ 1/3
Napětí signálu „0“	-3 až +5 V (EN 61131-2, typ 1/3)
Napětí signálu „1“	11 až 30 V (EN 61131-2, typ 3)
Vstupní filtr	3,0 ms
Vstupní proud	Typicky 3 mA (EN 61131-2, typ 3)

Digitální výstupy

Parametr	Specifikace
Počet výstupů	4
Typ zátěže	Odporová, indukční, žárovková zátěž
Maximální výstupní proud	0,5 A na kanál (odolné proti zkratu)
Zkratový proud	Typicky < 2 A
Ochrana proti přepólování	Ano
Energie při vypnutí	< 150 mJ na kanál
Spínací časy	Typická doba TON: 60 mikrosekund, typická doba TOFF: 300 mikrosekund

Mechanické a environmentální vlastnosti

Parametr	Specifikace
Rozměry (Š × V × H)	44 mm × 100 mm × 67 mm
Materiál krytu	Polykarbonát
Typ montáže	35mm lišta DIN (EN 60715) se zámkem
Provozní teplota	-25 až +60 °C
Skladovací teplota	-40 až +85 °C
Relativní vlhkost	95 %, bez kondenzace
Stupeň krytí	IP20
Odolnost proti vibracím/rázům	Vyhovuje normám EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení/emise EMC	Vyhovuje normám EN 61000-6-2 / EN 61000-6-4
Schválení	CE, UL

Specifikace připojení

Parametr	Specifikace
Plné vodiče (s)	0,08 až 1,5 mm² (AWG 28 až 16) – přímé zasunutí
Lankové vodiče (st)	0,25 až 1,5 mm² (AWG 22 až 16)
Lankové vodiče s dutinkou (f)	0,14 až 0,75 mm² (AWG 26 až 19) – ovládání pružiny
Délka odizolování	8 až 9 mm

Pokyny k instalaci

Před montáží, zapojováním nebo demontáží součástí zajistěte odpojení napájení celého automatizačního systému a napájení v poli.
Namontujte spojovací člen na standardní 35mm lištu DIN podle normy EN 60715. Zajistěte bezpečné zacvaknutí zamykacího mechanismu, aby se zařízení nemohlo pohybovat.
Připojte vstupní a výstupní síťové kabely EtherCAT k portům RJ45 pomocí stíněných konektorů RJ45 (minimálně kategorie 5).
Odizolujte vodiče na doporučenou délku 8 až 9 mm. Plné vodiče zasuňte přímo do připojovacích míst. U lankových vodičů nebo vodičů bez dutinek stlačte upínací pružinu standardním šroubovákem na svorky.
Před zapnutím systému ověřte, že systémové napájení 24 V DC (US) a napájení periferií/zátěže (UP) odpovídají stanoveným tolerancím.

Doporučení pro výměnu

Při nahrazování stávající jednotky novou jednotkou BECKHOFF EK1818 před odpojením zaznamenejte a označte všechny připojené svorky a externí vodiče. Zajistěte, aby konfigurace navazujících svorek EtherCAT zůstala zachována v projektu TwinCAT. Nový spojovací člen při spuštění systému automaticky detekuje navazující svorky řady EL v jejich fyzickém pořadí na sběrnici E-bus.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EK1818?

The BECKHOFF EK1818 is an EtherCAT Coupler designed to connect modular EtherCAT Terminals (ELxxxx series) to a 100BASE-TX EtherCAT network while providing 8 integrated digital inputs and 4 integrated digital outputs in a single compact housing.

How much E-bus current does the BECKHOFF EK1818 provide?

The BECKHOFF EK1818 provides a maximum E-bus current of 1000 mA to power the communication bus of the downstream EtherCAT Terminals connected to it.

What are the digital input specifications for the BECKHOFF EK1818?

The BECKHOFF EK1818 features 8 digital inputs compliant with EN 61131-2 (type 1/3) specifications, featuring a typical 3.0 ms input filter and an operating signal range of 11 to 30 V DC for a active '1' state.

What are the digital output capacities of the BECKHOFF EK1818?

The BECKHOFF EK1818 integrates 4 digital outputs, each capable of switching a maximum current of 0.5 A. These outputs are short-circuit proof and suitable for ohmic, inductive, and lamp loads.

What wiring technology is used for terminal connections on the BECKHOFF EK1818?

The BECKHOFF EK1818 uses High Density (HD) housing terminal points with direct plug-in technology for solid conductors and spring-actuated clamping for fine-stranded wires.
