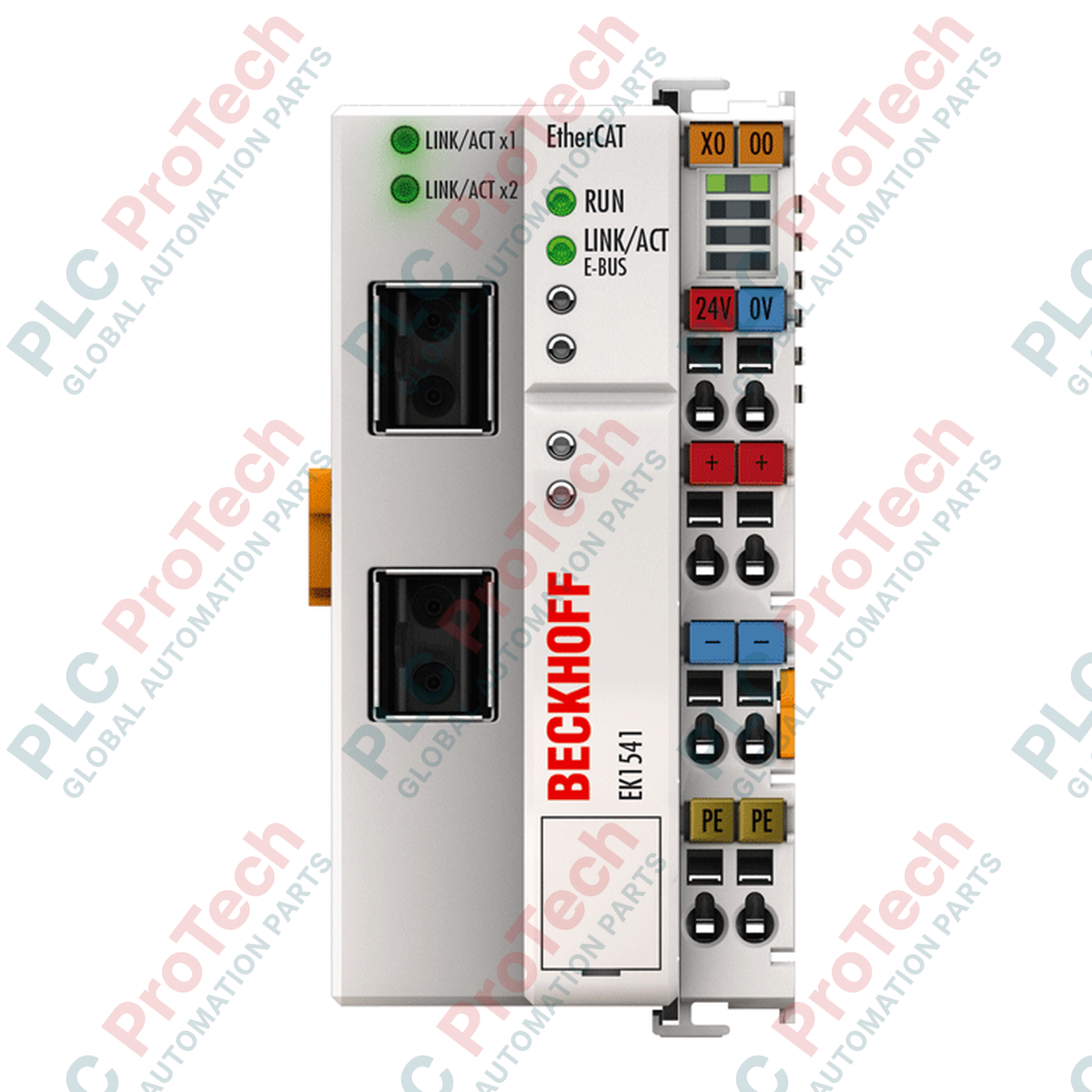

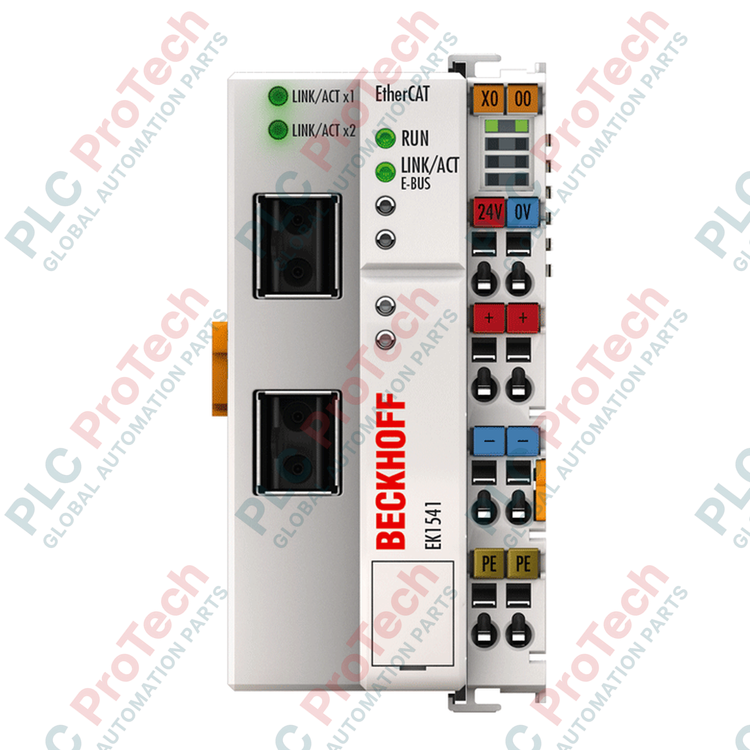

BECKHOFF EK1541 EtherCAT spojka s ID přepínačem

SKU EK1541

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EK1541
Country of origin:Germany
Product Type: EtherCAT Coupler
Payment: T/T, Western Union
Weight: 190g
Dimensions: 5,1 × 10 × 6,9 cm
Shipping port: Xiamen
Warranty: 12 months

Popis

BECKHOFF EK1541 je spojka EtherCAT s integrovaným přepínačem ID určená k připojení terminálů EtherCAT (řady ELxxxx) k sítím EtherCAT POF 100BASE-FX s plastovými optickými vlákny. Převádí procházející telegramy z optické podoby na signálovou reprezentaci E-bus a slouží jako hlavní stanice segmentu terminálů EtherCAT. Spojka je vybavena přepínačem ID, který umožňuje nastavit pro stanici konkrétní ID, a usnadňuje tak přiřazení logické adresy a identifikaci zařízení v rámci síťové architektury.

Toto kompaktní zařízení podporuje přenosové rychlosti 100 Mbit/s přes plastová optická vlákna na vzdálenost až 50 metrů mezi stanicemi prostřednictvím dvou konektorových rozhraní POF ZS1090-0008. Napájí připojenou sběrnici E-bus proudem až 2 000 mA a zajišťuje galvanické oddělení mezi napájením na straně pole, napájecími kontakty a síťovými rozhraními. Model EK1541 je určen k přímé montáži na standardní lišty DIN 35 mm a lze jej integrovat do modulárních automatizačních topologií vyžadujících optická komunikační média odolná vůči rušení.

Vlastnosti

Připojení terminálů EtherCAT k sítím EtherCAT POF 100BASE-FX
Integrovaný přepínač ID podporující 4 096 konfigurovatelných ID pro logické adresování stanic
Přenosové médium dat využívající plastové optické vlákno (POF) až do vzdálenosti 50 m mezi stanicemi
Podpora až 65 534 terminálů EtherCAT na segment sítě
Přenosová rychlost 100 Mbit/s s nízkým interním zpožděním přibližně 1 mikrosekunda
Napájení E-bus připojených terminálů proudem 2 000 mA
Dvě konektorová rozhraní POF ZS1090-0008 pro připojení sběrnice
Kompaktní polykarbonátové pouzdro s diagnostickými LED indikujícími provozní stavy

Aplikace

Automatizační sítě EtherCAT vyžadující přenos dat optickými vlákny odolnými vůči elektromagnetickému rušení
Distribuované modulární řídicí systémy strojů využívající terminály řady BECKHOFF EL
Průmyslové instalace vyžadující prodlouženou fyzickou vzdálenost mezi uzlovými stanicemi až 50 metrů
Aplikace vyžadující jednoznačnou identifikaci stanice pomocí hardwarových přepínačů ID

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Přesný model	EK1541
Typ výrobku	Spojka EtherCAT s přepínačem ID
Úloha v systému EtherCAT	Připojení terminálů EtherCAT (ELxxxx) k sítím EtherCAT POF 100BASE-FX s ověřením identity
Přenosové médium dat	Plastové optické vlákno (POF)
Vzdálenost mezi stanicemi	Max. 50 m (100BASE-FX)
Počet terminálů EtherCAT	Až 65 534
Typ/počet periferních signálů	Max. 4,2 GB adresovatelných I/O bodů
Počet konfigurovatelných ID	4096
Země původu	Německo

EtherCAT a komunikace

Parametr	Specifikace
Protokol	EtherCAT
Přenosové rychlosti dat	100 Mbit/s
Zpoždění	Přibližně 1 mikrosekunda
Konfigurace	Není vyžadováno
Sběrnicové rozhraní	2× zástrčka POF ZS1090-0008

Elektrické údaje

Parametr	Specifikace
Napájení	24 V DC (-15 % / +20 %)
Odběr proudu z US	130 mA + (součet proudu E-Bus / 4)
Odběr proudu z UP	Závisí na zatížení
Napájecí proud E-Bus	2000 mA
Proudové zatížení napájecích kontaktů	Imax: 10 A
Elektrická izolace	500 V (napájecí kontakt / napájecí napětí / Ethernet)

Technologie připojení

Parametr	Specifikace
Způsob zapojení	Pružinové ovládání šroubovákem
Průřez připojení plného (s) / laněného (st) vodiče	0,08 až 2,5 mm²
Průřez připojení pružného vodiče s dutinkou (f)	0,14 až 1,5 mm²
Průřez připojení plného (s) / laněného (st) vodiče AWG	AWG 28 až 14
Průřez připojení pružného vodiče AWG (f)	AWG 26 až 16
Délka odizolování	8 až 9 mm

Mechanické a environmentální vlastnosti

Parametr	Specifikace
Provedení	Kompaktní kryt svorky se signálními LED
Materiál	Polykarbonát
Rozměry (W × V × H)	51 mm × 100 mm × 69 mm
Hmotnost	Přibližně 190 g
Montáž	Na lištu DIN 35 mm podle EN 60715 se zajištěním
Rozsah provozní teploty	-25 až +60 stupňů Celsia
Rozsah skladovací teploty	-40 až +85 stupňů Celsia
Relativní vlhkost	95 procent, bez kondenzace
Stupeň krytí	IP20
Odolnost proti elektromagnetickému rušení / emise	Vyhovuje normám EN 61000-6-2 / EN 61000-6-4
Odolnost proti vibracím / rázům	Vyhovuje normám EN 60068-2-6 / EN 60068-2-27
Schválení	CE, UL

Připojení / rozhraní

Rozhraní	Funkce
2× zástrčka POF ZS1090-0008	Síťové připojení EtherCAT prostřednictvím plastového optického vlákna 100BASE-FX
Napájecí kontakty	Napájení na straně pole 24 V DC a distribuce napájení
Rozhraní E-Bus	Interní sběrnicové připojení pro sousední svorky EtherCAT (ELxxxx)

Pokyny k instalaci

Před prováděním jakýchkoli mechanických nebo elektrických instalačních prací zajistěte vypnutí veškerého napájení systému a ověřte stav nulového napětí.
Namontujte jednotku na standardní lištu DIN 35 mm podle EN 60715 bezpečným zacvaknutím mechanismu na místo.
Připojte plastové optické kabely 100BASE-FX pomocí kompatibilních zástrček POF ZS1090-0008 k určeným sběrnicovým rozhraním.
Připojte napájecí zdroj 24 V DC k určeným svorkám a dodržujte správnou polaritu a limity průřezu vodičů.
V případě potřeby nastavení sítě nastavte požadovanou adresu stanice pomocí integrovaného přepínače ID.
Před zapnutím systému ověřte zajištění svorek a bezpečné usazení všech pružinových vodičových spojů.

FAQ

Jaká je hlavní funkce zařízení BECKHOFF EK1541?

BECKHOFF EK1541 funguje jako spojka EtherCAT, která připojuje terminály EtherCAT k sítím EtherCAT 100BASE-FX s plastovými optickými vlákny (POF) a zároveň zajišťuje ověření identity pomocí integrovaného přepínače ID.

Jaké komunikační médium zařízení BECKHOFF EK1541 využívá?

BECKHOFF EK1541 využívá k přenosu dat plastové optické vlákno (POF) a připojuje se pomocí dvou konektorů POF ZS1090-0008 s přenosovou rychlostí 100 Mbit/s.

Jaká je maximální podporovaná vzdálenost mezi stanicemi u zařízení BECKHOFF EK1541?

BECKHOFF EK1541 podporuje maximální vzdálenost 50 metrů mezi stanicemi v sítích s plastovými optickými vlákny 100BASE-FX.

Kolik konfigurovatelných ID je u zařízení BECKHOFF EK1541 k dispozici?

BECKHOFF EK1541 je vybaven přepínačem ID, který poskytuje 4096 konfigurovatelných ID pro identifikaci stanice a přiřazení logické adresy.

Jaké napájení zařízení BECKHOFF EK1541 vyžaduje?

BECKHOFF EK1541 vyžaduje jmenovité stejnosměrné napájení 24 V s přípustným rozsahem tolerance od -15 procent do +20 procent.
