EL2872

BECKHOFF

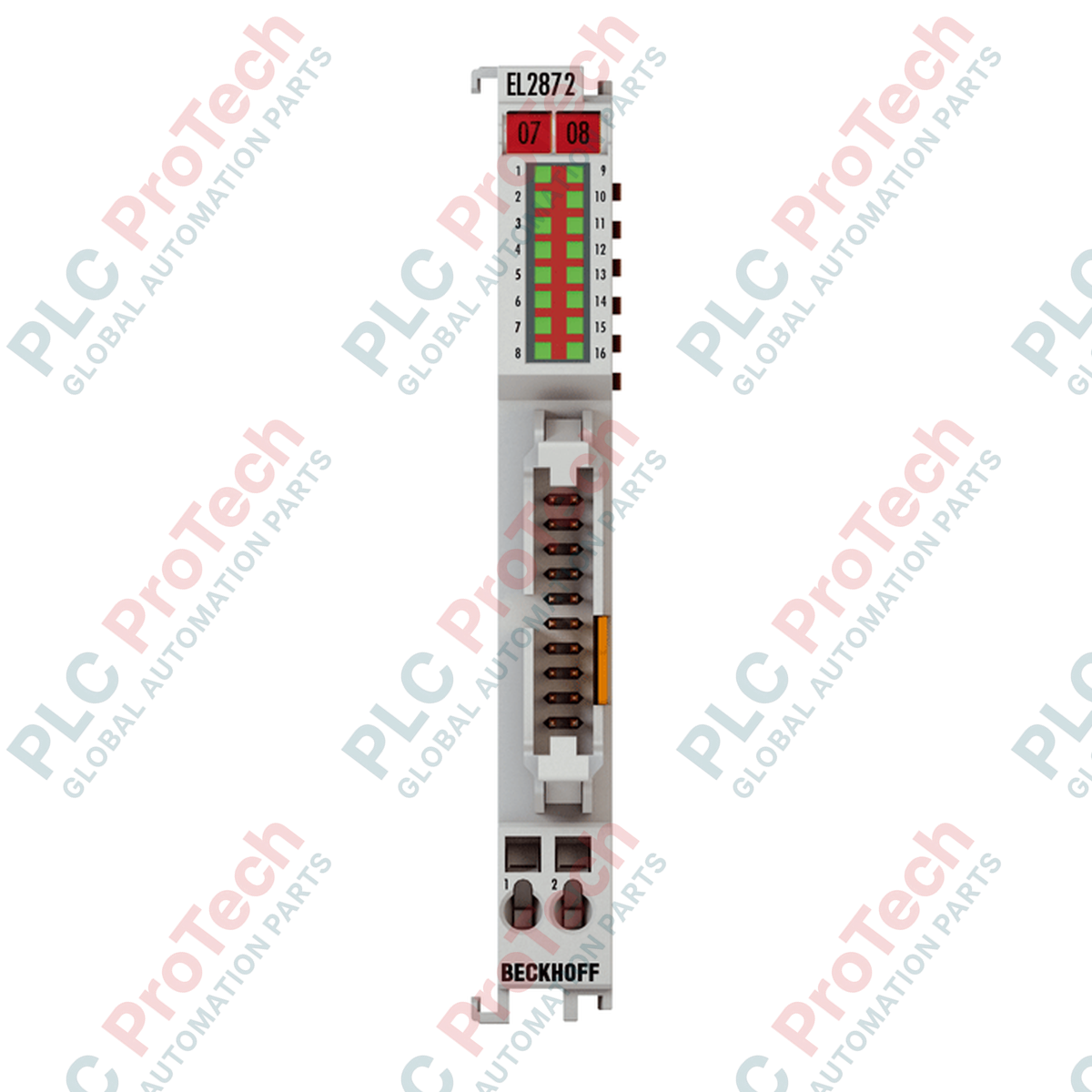

BECKHOFF EL2872 EtherCAT terminál

SKU EL2872

Skladem
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: EL2872
  • Origin Germany
  • Product Type: Terminály EtherCAT
  • Payment: T/T, Western Union
  • Weight: 0.055 kg
  • Dimensions: 12 mm x 100 mm x 68 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

EtherCAT Terminals
Množství
Call sales Contact

Product Description

Popis

BECKHOFF EL2872 je 16kanálový terminál digitálních výstupů určený pro průmyslový ethernetový systém EtherCAT. Při jmenovitém napětí 24 V DC tento terminál EtherCAT přepíná binární řídicí signály z automatizační jednotky na akční členy na procesní úrovni s maximálním výstupním proudem 0,5 A na kanál. Zařízení je vybaveno kompaktním svorkovým pouzdrem se signálními LED a je navrženo pro práci s odporovými, indukčními a žárovkovými zátěžemi; zároveň obsahuje výstupní kanály odolné proti zkratu a ochranu proti přepólování.

Připojení k provozní úrovni je realizováno prostřednictvím rozhraní pro plochý kabel, díky čemuž je EL2872 ideální pro ventilové terminály s vícepinovými konektory a aplikace s vysokou hustotou distribuce signálů. Terminál komunikuje prostřednictvím E-bus a bezproblémově se integruje do modulárních stanic I/O Beckhoff. Při uvedení do provozu nevyžaduje ruční nastavení adres ani konfigurace, protože parametry automaticky přiřazuje master EtherCAT.

Vlastnosti

  • 16 digitálních výstupních kanálů pracujících při 24 V DC
  • Max. výstupní proud 0,5 A na kanál s provedením odolným proti zkratu
  • Podporuje odporové, indukční zátěže a zátěže žárovek
  • Rozhraní pro připojení plochého kabelu optimalizované pro ventilové terminály s vícepinovými konektory
  • Komunikace prostřednictvím E-bus pro přímou integraci do segmentů terminálů EtherCAT
  • Konfigurace plug-and-play bez nutnosti ručního nastavení adres
  • Integrované signální LED pro diagnostiku stavu kanálů

Použití

  • Řízení ventilových terminálů s vícepinovými konektory v automatizovaných strojích
  • Propojení vícekanálových digitálních akčních členů v modulárních výrobních linkách
  • Řízení indikačních žárovek a indukčních zátěží 24 V DC v rozváděčích
  • Vysokohustotní distribuce digitálních výstupů v řídicích architekturách založených na EtherCAT

Technické specifikace

Obecné

Parametr Specifikace
Výrobce BECKHOFF
Přesný model EL2872
Typ produktu Terminál EtherCAT
Provedení Kompaktní svorkové pouzdro se signálními LED
Materiál Polykarbonát

Signál a I/O

Parametr Specifikace
Počet výstupů 16
Jmenovité napětí 24 V DC (-15 procent / +20 procent)
Typ zátěže Odporová, indukční, zátěž žárovky
Max. výstupní proud 0,5 A (odolné proti zkratu) na kanál
Jmenovitý proud Max. 1 A na připojovací pin
Zkratový proud Typ. < 2 A
Ochrana proti přepólování Ano
Energie při rozpojení < 150 mJ/kanál
Šířka bitu v obrazu procesu 16 výstupů

Elektrické údaje

Parametr Specifikace
Příkon E-busu Typ. 130 mA
Příkon napájecích kontaktů Typ. 25 mA + zátěž (bez napájecích kontaktů)
Elektrické oddělení 500 V (E-bus / potenciál pole)

Výkon a spínání

Parametr Specifikace
Spínací časy Typ. TON: 60 mikrosekund, typ. TOFF: 300 mikrosekund
Distribuované hodiny Ne
Konfigurace Není vyžadováno nastavení adresy ani konfigurace

Připojení

Parametr Specifikace
Technologie připojení Plochý kabel
Průřez připojení Běžné ploché kabely, AWG 28, rozteč 1,27 mm
Průřez připojení AWG AWG 28
Označení Označení řady BZxxx

Mechanické a environmentální vlastnosti

Parametr Specifikace
Rozměry (Š x V x H) 12 mm x 100 mm x 68 mm
Hmotnost Přibližně 55 g
Instalace Na lištu DIN 35 mm vyhovující normě EN 60715 se zámkem
Montáž vedle sebe Pomocí systému dvojité drážky a klíče
Skladovací teplota 0 až +55 stupňů C
Provozní teplota -25 až +85 stupňů C
Relativní vlhkost 95 procent, bez kondenzace
Odolnost proti vibracím / rázům Vyhovuje normám EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení / emise EMC Vyhovuje normám EN 61000-6-2 / EN 61000-6-4
Stupeň krytí IP20

Shoda a certifikace

Parametr Specifikace
Schválení / označení CE, UL, ATEX
Označení Ex II 3 G Ex nA IIC T4 Gc

Pokyny k instalaci

  1. Před prováděním jakýchkoli mechanických nebo elektrických instalačních prací zajistěte bezpečné odpojení a uzamčení napájení celého řídicího systému.
  2. Zkontrolujte kryt svorky BECKHOFF EL2872 a rozhraní plochého kabelu, zda nevykazují známky poškození při přepravě nebo znečištění.
  3. Namontujte svorku na standardní lištu DIN 35 mm vyhovující normě EN 60715 tak, že aktivujete zajišťovací mechanismus, dokud bezpečně nezacvakne na místo.
  4. Propojte sousední svorky vedle sebe pomocí integrovaného systému dvojité drážky a klíče.
  5. Připojte k rozhraní svorky vhodný plochý kabel (AWG 28, rozteč 1,27 mm) a zajistěte správné zarovnání pinů a bezpečné zacvaknutí.
  6. Ověřte, zda jsou napájecí zdroje 24 V DC a potenciály na straně pole správně připojeny a zda pracují v rámci stanovených tolerancí napětí.
  7. Obnovte napájení systému a ověřte provozní stav pomocí integrovaných diagnostických signálních LED a vývojového prostředí TwinCAT.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the channel capacity and voltage rating of the BECKHOFF EL2872?
The BECKHOFF EL2872 features 16 digital output channels operating at a nominal voltage of 24 V DC with a maximum output current of 0.5 A per channel.
How does the BECKHOFF EL2872 connect to field devices?
The BECKHOFF EL2872 utilizes a flat-ribbon cable connection technology with AWG 28 conductors and 1.27 mm spacing, making it ideal for multi-pin connector valve terminals.
Does the BECKHOFF EL2872 require manual address configuration?
No, the BECKHOFF EL2872 requires no address or configuration settings, as parameters are assigned automatically by the EtherCAT master.
What type of loads can be connected to the BECKHOFF EL2872 outputs?
The BECKHOFF EL2872 outputs support ohmic loads, inductive loads, and lamp loads with built-in short-circuit proofing and reverse voltage protection.
What are the physical dimensions and mounting method for the BECKHOFF EL2872?
The BECKHOFF EL2872 measures 12 mm x 100 mm x 68 mm and mounts onto a standard 35 mm DIN rail conforming to EN 60715.
